XL4015 5A CC-CV Volt-Amper Ayarlı Çift Ekranlı Voltaj Düşürücü Modül

XL4015 5A CC CV Volt Amper Ayarlı Çift Ekranlı Voltaj Düşürücü Modül

XL4015 5A CC CV Volt Amper Ayarlı Çift Ekranlı Voltaj Düşürücü Modül, yüksek verimlilikle çalışan güçlü bir buck dönüştürücü çözümüdür. 4-38V giriş voltaj aralığında çalışabilen bu modül, çıkış voltajını 1.25-36V arasında hassas şekilde ayarlayabilme imkanı sunar. Sabit Voltaj (CV) ve Sabit Akım (CC) modlarında çalışma özelliğiyle, hem voltaj düşürme hem de akım sınırlama işlevlerini tek bir modülde birleştirir. 5A sürekli çıkış akımı kapasitesi ile LED sürücü, şarj kontrolü, güç kaynağı ve çeşitli elektronik projelerde güvenli güç dönüşümü sağlar.

Modül üzerindeki çift dijital ekran, çıkış voltajını ve akımını gerçek zamanlı olarak göstererek, güç tüketimini anlık izlemenize olanak tanır. Büyük soğutucu bloğu sayesinde yüksek akım çekilen uygulamalarda bile etkin ısı dağıtımı sağlar. Voltaj dönüştürücü üzerinde bulunan hassas potansiyometreler ile çıkış voltajı ve akım sınırını kolayca ayarlayabilirsiniz. Ayrıca, kısa devre koruması, aşırı sıcaklık koruması ve giriş ters polarite koruması gibi güvenlik özellikleri ile elektronik projelerinizi ve bağlı cihazlarınızı korur.

XL4015 voltaj düşürücü modül, laboratuvar güç kaynağı uygulamaları, Arduino projeleri, LED aydınlatma sistemleri, batarya şarj devreleri ve sabit voltaj gerektiren tüm elektronik sistemler için ideal bir çözümdür. Kompakt boyutları, yüksek verimliliği (%96'ya varan) ve kolay kullanımı ile profesyonel ve hobi amaçlı projeleriniz için güvenilir bir güç yönetim çözümü sunar. Geniş giriş voltaj aralığı sayesinde farklı güç kaynaklarıyla uyumlu çalışabilir, USB şarj adaptörlerinin yerini alabilir veya kendi özel güç kaynağınızı oluşturabilirsiniz.

---

Teknik Özellikler

XL4015 5A CC CV Volt Amper Ayarlı Çift Ekranlı Voltaj Düşürücü Modülün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kontrol Çipi: XL4015E (5A buck modülü)
• Çalışma Modu: Sabit Voltaj (CV) ve Sabit Akım (CC)
• Giriş Voltajı: 4-38V DC
• Çıkış Voltajı: 1.25-36V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 5A (sürekli)
• Anlık Maksimum Akım: 6A (kısa süreli)
• Verimlilik: %96'ya kadar (yüke bağlı)
• Anahtarlama Frekansı: 180KHz (±20KHz)
• Voltaj Regülasyonu: ±0.1%
• Akım Regülasyonu: ±0.5%
• Dijital Ekran: Çift ekran (mavi/kırmızı), voltaj ve akım göstergesi
• Ekran Voltaj Hassasiyeti: ±0.1V
• Ekran Akım Hassasiyeti: ±0.01A
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Koruma Özellikleri:
  • Kısa devre koruması
  • Aşırı sıcaklık koruması
  • Ters polarite koruması (diyot ile)
• Soğutma: Alüminyum ısı emici blok
• Modül Boyutları: 63mm × 41mm × 23mm (U × G × Y)
• Montaj Delikleri: 4 adet, 3.2mm çaplı
• Ağırlık: Yaklaşık 42g
• Minimum Giriş/Çıkış Voltaj Farkı: ≥ 1.5V (verimli çalışma için önerilen)

---

Özellikler ve Avantajlar

XL4015 5A CC CV Volt Amper Ayarlı Çift Ekranlı Voltaj Düşürücü Modülün sunduğu avantajlar ve öne çıkan özellikleri.

Yüksek Performans ve Verimlilik

XL4015 modülünün güç dönüştürme performansı ve verimlilik özellikleri:

• Verimli Enerji Dönüşümü:
  • %96'ya varan yüksek verimlilik oranı
  • Düşük ısı üretimi ve enerji kaybı
  • Batarya ile çalışan sistemlerde uzun çalışma süresi
  • Güç adaptörlerine göre daha verimli voltaj düşürme
• Geniş Giriş Voltaj Aralığı:
  • 4V ila 38V arası geniş giriş voltaj toleransı
  • 12V, 24V, 36V güç kaynaklarıyla uyumlu çalışma
  • Batarya paketleri ve değişken güç kaynaklarına adaptasyon
  • Araç elektrik sistemi uygulamaları için ideal voltaj aralığı
• Yüksek Çıkış Akımı:
  • 5A sürekli çıkış akımı kapasitesi
  • Yüksek güçlü LED dizileri ve motorlar için yeterli akım
  • Çoklu cihaz beslemesine uygun güç kapasitesi
  • Uygun soğutma ile uzun süreli yüksek akım desteği
• Yüksek Anahtarlama Frekansı:
  • 180KHz anahtarlama frekansı ile kompakt tasarım
  • Küçük indüktör kullanımı sayesinde boyut avantajı
  • Düşük dalga boylu elektriksel gürültü
  • Hassas elektronik devrelerle uyumlu çalışma

CC/CV Çalışma Modu ve Ayarlanabilirlik

Sabit akım/sabit voltaj çalışma özelliği ve hassas ayarlama avantajları:

• Sabit Voltaj (CV) Modu:
  • 1.25-36V arasında hassas voltaj ayarı
  • Potansiyometre ile hassas voltaj kontrolü
  • Sabit voltaj gerektiren elektronik devrelerin beslenmesi
  • Voltaj değişimlerinden etkilenen hassas cihazlar için kararlı çıkış
• Sabit Akım (CC) Modu:
  • 0-5A arasında ayarlanabilir akım limiti
  • LED sürücü uygulamaları için ideal özellik
  • Batarya şarj kontrolü için güvenli akım sınırlama
  • Elektronik komponentlerin aşırı akımdan korunması
• Hassas Ayar Potansiyometreleri:
  • Çok turlu potansiyometreler ile ince ayar imkanı
  • Küçük voltaj ve akım değişimlerini kontrol edebilme
  • Kalibrasyon sonrası uzun süreli kararlı çalışma
  • İhtiyaca özel hassas güç profilleri oluşturabilme
• Dijital Ekran Avantajı:
  • Çift ekranda voltaj ve akım değerlerini eşzamanlı görüntüleme
  • Anlık güç tüketimini gözlemleme imkanı
  • Ayarların doğruluğunu anında kontrol edebilme
  • Çalışma durumunu ve yük koşullarını izleme

Koruma Özellikleri ve Güvenlik

Modülün sahip olduğu koruma mekanizmaları ve güvenlik avantajları:

• Kısa Devre Koruması:
  • Çıkış terminalleri kısa devre durumunda otomatik koruma
  • Akım sınırlama özelliği ile ek güvenlik
  • Elektronik devrelerin kazara kısa devreden korunması
  • Kısa devre durumu giderildiğinde otomatik çalışmaya devam
• Aşırı Sıcaklık Koruması:
  • Dahili sıcaklık sensörü ile ısı izleme
  • Kritik sıcaklıklarda otomatik kapanma özelliği
  • Alüminyum soğutucu blok ile etkin ısı dağıtımı
  • Yüksek sıcaklık ortamlarında bile güvenli çalışma
• Ters Polarite Koruması:
  • Giriş ters bağlantılara karşı diyot koruması
  • Yanlış kablolama durumunda modülü koruma
  • Kullanıcı hatalarına karşı ekstra güvenlik önlemi
  • Güç kaynağı bağlantıları için risk azaltma
• Soft-Start Özelliği:
  • Ani akım çekişlerini önleyen yumuşak başlatma
  • Bağlı cihazların güvenli şekilde çalıştırılması
  • Güç açık duruma getirildiğinde akım darbelerini engelleme
  • Hassas elektronik devrelerin korunması

Tasarım ve Kullanım Kolaylığı

Modülün fiziksel tasarımı ve kullanım avantajları:

• Entegre Çift Dijital Gösterge:
  • Mavi LED ekranda çıkış voltajını görüntüleme
  • Kırmızı LED ekranda çıkış akımını görüntüleme
  • Yüksek okunabilirlik ve net ekran gösterimi
  • Harici ölçüm cihazlarına gerek kalmadan izleme
• Etkin Soğutma Tasarımı:
  • Geniş alüminyum soğutucu blok
  • Yüksek ısı iletimi ve dağıtımı
  • Yüksek akım uygulamalarında sürekli çalışma imkanı
  • Fan ekleme uyumluluğu ile soğutma kapasitesi artırma seçeneği
• Kompakt ve Modüler Yapı:
  • 63×41×23mm boyutlarında küçük hacim
  • Sınırlı alanlara kurulum yapabilme
  • Montaj delikleri ile sabit kurulum imkanı
  • Prototip ve hobi devrelerine kolay entegrasyon
• Kolay Bağlantı Terminalleri:
  • Giriş ve çıkış için açıkça etiketlenmiş terminal blokları
  • Vidalı terminaller ile güvenli kablo bağlantısı
  • Kalın kabloları destekleyen terminal kapasitesi
  • Sağlam yapı ile uzun süreli güvenilir bağlantı

---

Uygulama Alanları

XL4015 5A CC CV Volt Amper Ayarlı Çift Ekranlı Voltaj Düşürücü Modülün kullanılabileceği uygulama alanları.

LED Aydınlatma ve Sürücü Uygulamaları

LED aydınlatma sistemleri için XL4015 modülünün kullanımı:

• Güç LED Sürücüsü:
  • Yüksek güçlü LED'ler için sabit akım kaynağı
  • LED dizileri için ayarlanabilir parlaklık kontrolü
  • 3W, 5W, 10W ve üzeri güç LED'leri besleme
  • Sabit akım moduyla LED ömrünü uzatma
• RGB LED Kontrol Sistemleri:
  • Çoklu voltaj düşürücü modüller ile RGB LED kontrolü
  • Her bir renk kanalı için ayrı akım kontrolü
  • Özel aydınlatma projeleri için hassas güç yönetimi
  • LED şeritler için güvenli besleme çözümü
• Ticari Aydınlatma Projeleri:
  • Vitrin ve mağaza aydınlatmalarında kullanım
  • Sergi ve sunum aydınlatmaları için güç kaynağı
  • Mimari aydınlatma uygulamaları
  • Araç içi ve özel alan aydınlatma çözümleri
• LED Panel ve Ekran Sistemleri:
  • Matrix LED paneller için güç beslemesi
  • Bilgi ekranları ve gösterge panelleri
  • Reklamcılık ve tanıtım LED ekranları
  • Çoklu LED grupları için paralel beslemeler

Güç Kaynağı ve Laboratuvar Uygulamaları

Güç kaynağı ve laboratuvar ortamında XL4015 modülünün kullanımı:

• Ayarlanabilir Laboratuvar Güç Kaynağı:
  • Ayarlanabilir voltaj ve akım değerleri ile test ortamı
  • Elektronik devre testleri için değişken güç kaynağı
  • Prototip ve deney devrelerinin beslenmesi
  • Düşük maliyetli lab güç kaynağı alternatifi
• Özel Güç Kaynakları:
  • Spesifik voltajlar gerektiren sistemler için dönüştürücü
  • Sabit regüle güç kaynağı olarak kullanım
  • Yüksek voltajdan düşük voltaj eldesi
  • Batarya voltajı dalgalanmalarını dengeleme
• Batarya Şarj Sistemleri:
  • Sabit voltaj ve akımla kontrollü şarj uygulamaları
  • Lityum-ion bataryaların CC/CV şarj kontrolü
  • Kurşun asit bataryalar için şarj limitleyici
  • Güneş paneli şarj sistemleri
• Endüstriyel Test Ekipmanları:
  • Kalibrasyon ve test cihazları için güç kaynağı
  • Sensör besleme ve sinyal koşullandırma devreleri
  • Hassas voltaj gerektiren ölçüm cihazları
  • Arazi test ekipmanları için taşınabilir güç çözümü

Elektronik Projeler ve DIY Uygulamalar

Elektronik hobi projeleri ve DIY uygulamalarda XL4015 modülünün kullanımı:

• Arduino ve Mikrodenetleyici Projeleri:
  • Arduino kartları için ayarlanabilir besleme
  • 5V, 3.3V veya özel voltaj seviyelerinde besleme
  • Motor sürücü ve solenoid kontrol devreleri
  • Sensör modülleri için temiz güç sağlama
• Hobi Elektronik Devreleri:
  • Ses amplifikatörleri için temiz güç kaynağı
  • RF ve kablosuz modüller için besleme
  • Model tren ve RC araç güç dönüşümleri
  • Elektronik müzik enstrümanları ve efekt pedalları
• 3D Yazıcı ve CNC Makineleri:
  • Elektronik kontrol kartları için düzenli güç sağlama
  • Step motor sürücüleri için voltaj düşürme
  • Fan ve soğutma sistemleri beslemesi
  • Ekran ve kontrol panelleri için besleme voltajı
• IoT ve Akıllı Ev Projeleri:
  • Wi-Fi modülleri ve IoT sensörleri için güç sağlama
  • Akıllı ev otomasyon sistemleri
  • Kablosuz algılayıcı ağları
  • Düşük voltajlı veri toplama devreleri

Otomotiv ve Araç Uygulamaları

Otomotiv ve araç elektronik sistemlerinde XL4015 modülünün kullanımı:

• Araç Güç Dönüşüm Sistemleri:
  • 12V/24V akü sisteminden 5V/9V cihazlar için dönüştürücü
  • Araç içi elektronik ekipman beslemesi
  • Navigasyon ve multimedya cihazlarının güç kaynağı
  • Mobil cihaz şarj sistemleri
• Araç Modifikasyon Projeleri:
  • LED far ve stop lambası dönüşümleri
  • Araç içi aydınlatma sistemleri
  • Ses sistemi güç dağıtımı
  • Ek elektronik cihaz entegrasyonu
• Karavan ve Tekne Sistemleri:
  • Batarya sistemlerinden düşük voltajlı cihazlar için dönüşüm
  • Güneş enerjisi sistemlerinden regüle güç sağlama
  • Mobil yaşam alanı elektronik sistemleri
  • Batarya yönetim ve şarj sistemleri
• Motorsiklet Elektronik Modifikasyonları:
  • LED aydınlatma dönüşümleri
  • GPS ve telefon şarj sistemleri
  • Ek elektronik aksesuarlar için güç dağıtımı
  • Regüle güç kaynağı gerektiren cihaz eklentileri

---

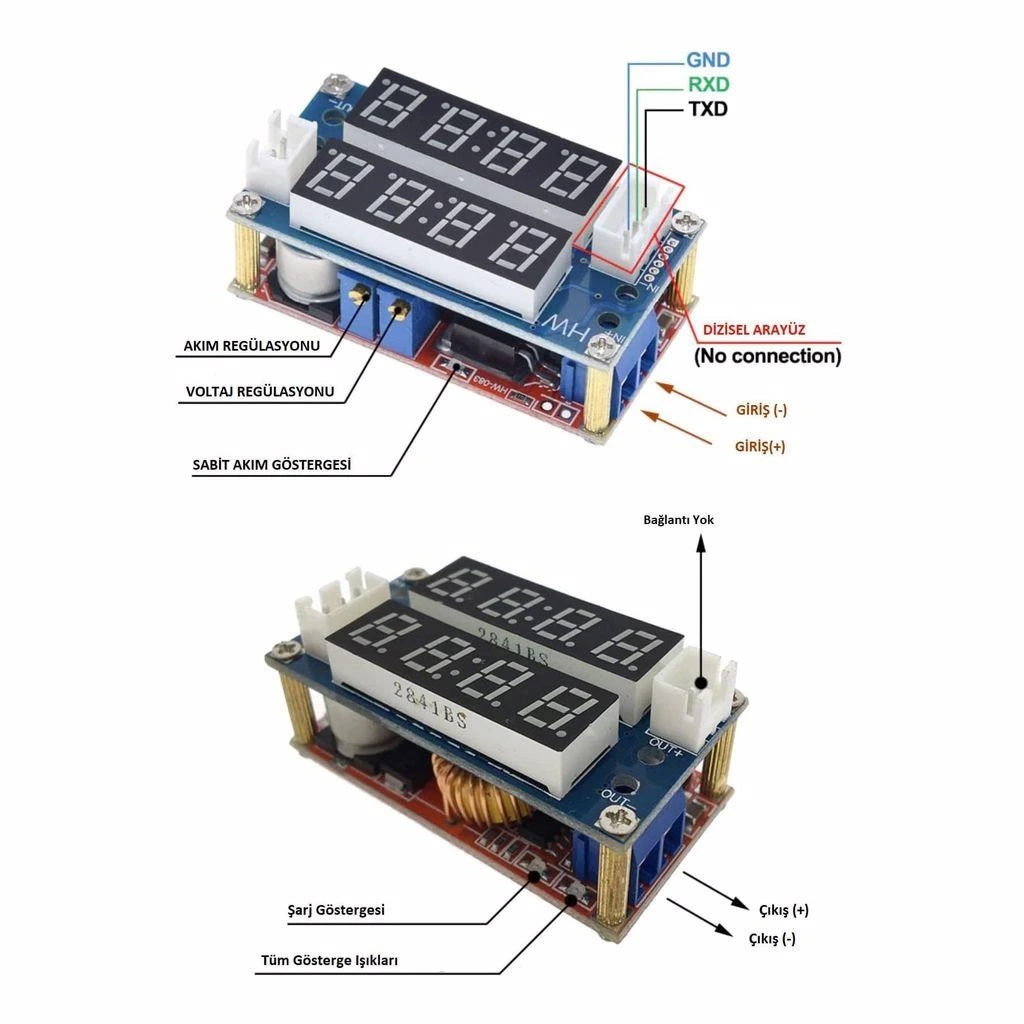

Bağlantı ve Kullanım Kılavuzu

XL4015 5A CC CV Volt Amper Ayarlı Çift Ekranlı Voltaj Düşürücü Modülün bağlantısı ve kullanımı hakkında detaylı bilgiler.

Temel Bağlantı ve Kurulum

XL4015 modülünün güç kaynağına ve yüke bağlanması:

• Giriş Bağlantısı:
  • IN+ terminaline güç kaynağı pozitif (+) ucunu bağlayın
  • IN- terminaline güç kaynağı negatif (-) ucunu bağlayın
  • Giriş voltajının 4-38V aralığında olduğunu doğrulayın
  • Polarite doğruluğunu kontrol edin
• Çıkış Bağlantısı:
  • OUT+ terminaline yük cihazının pozitif (+) ucunu bağlayın
  • OUT- terminaline yük cihazının negatif (-) ucunu bağlayın
  • Bağlantıyı yapmadan önce çıkış voltajını ayarlayın
  • Yükün modülün kapasitesini aşmadığından emin olun
• Kablo Seçimi ve Montaj:
  • Giriş ve çıkış için uygun kalınlıkta kablolar kullanın (5A için en az 20AWG)
  • Terminal vidalarını güvenli şekilde sıkın
  • Gerekirse kablo uçlarını kalaylayın veya ferrül kullanın
  • Giriş ve çıkış kablolarının kısa tutulması önerilir
• Montaj ve Konumlandırma:
  • Modülü uygun bir muhafaza içine veya yalıtımlı bir yüzeye monte edin
  • M3 vidalarla montaj deliklerinden sabitleyin
  • Hava akışını engellemeyecek şekilde konumlandırın
  • Yüksek ısı ve nem ortamlarından uzak tutun

Voltaj ve Akım Ayarları

XL4015 modülünün voltaj ve akım sınırlarının doğru ayarlanması:

• Voltaj Ayarı (CV Modu):
  • Giriş voltajını uygulayın (yük bağlamadan)
  • 'VOLT' etiketli mavi potansiyometreyi ayarlayın
  • Mavi ekrandan istenen çıkış voltajını izleyin
  • Doğrulama için multimetre ile çıkış voltajını ölçün
• Akım Sınırlaması Ayarı (CC Modu):
  • Çıkışa geçici olarak bir ampermetre bağlayın (seri bağlantı)
  • Düşük dirençli yük bağlayın (bu adımda dikkatli olun)
  • 'CURR' etiketli kırmızı potansiyometreyi ayarlayın
  • Kırmızı ekrandan istenen akım limitini izleyin
• Alternatif Akım Ayarı Yöntemi:
  • Çıkış kısa devre yapmadan önce voltajı düşük bir değere ayarlayın
  • Çıkış klemenslerine kalın bir tel ile geçici olarak kısa devre oluşturun
  • 'CURR' potansiyometresi ile istenen değeri ayarlayın
  • Kısa devreyi kaldırın ve voltajı hedef değere geri yükseltin
• Değerlerin Doğrulanması:
  • Ayarlama sonrası multimetre ile ölçüm yaparak değerleri doğrulayın
  • Ekran değerleri ile ölçülen değerler arasındaki küçük farkları not edin
  • Hassas uygulamalar için kalibrasyon yapın
  • Gerçek yük altında son kontrolleri yapın

İyileştirme ve Optimizasyon

XL4015 modülünden en iyi performansı almak için öneriler:

• Soğutma İyileştirmeleri:
  • Yüksek akım uygulamalarında (>3A) küçük bir fan ekleyin
  • Termal macun/pad kullanarak ısı dağılımını artırın
  • Alüminyum profil veya geniş metal yüzeylere monte edin
  • Hava akışını maksimize eden konumlandırma yapın
• Filtreleme ve Gürültü Azaltma:
  • Giriş tarafına 100-470µF elektrolitik kapasitör ekleyin
  • Çıkış tarafına 100-220µF kapasitör ile filtreleme yapın
  • EMI/RFI gürültüsünü azaltmak için ferrit boncuk kullanın
  • Hassas cihazlar için ek LC filtre devreleri ekleyin
• Verimlilik Optimizasyonu:
  • Giriş ve çıkış voltajı arasındaki farkı minimize edin
  • Kabloları kısa tutarak iletim kayıplarını azaltın
  • Kalın kablolar ve iyi bağlantılar kullanın
  • Düşük yük koşullarında birden fazla modülü kademeli devreye alma
• Uzun Süreli Güvenilirlik:
  • Gerçek kullanım senaryosuna uygun güç marjı bırakın (%20-30)
  • Terminal vidalarını periyodik olarak kontrol edin
  • Toz ve nemden koruyun
  • Sürekli maksimum kapasite yerine nominal kapasitede çalıştırın

Sorun Giderme ve Yaygın Problemler

XL4015 modülünde karşılaşılabilecek yaygın sorunlar ve çözümleri:

• Modül Çalışmıyor veya Çıkış Yok:
  • Giriş voltajını ve polariteyi kontrol edin
  • Terminal bağlantılarının sıkılığını doğrulayın
  • Giriş voltajının 4V üzerinde olduğunu kontrol edin
  • Akım sınırlama ayarının çok düşük olmadığından emin olun
• Kararsız Çıkış Voltajı:
  • Giriş voltajının stabil olduğundan emin olun
  • Giriş ve çıkış tarafına filtreleme kapasitörleri ekleyin
  • Yük akımının modül kapasitesini aşmadığını kontrol edin
  • Potansiyometre bağlantılarını kontrol edin
• Aşırı Isınma:
  • Akım çekişini kontrol ederek aşırı yüklemeyi önleyin
  • Soğutma çözümleri ekleyin
  • Giriş-çıkış voltaj farkını azaltmayı deneyin
  • Çalışma ortamı sıcaklığını düşürün
• Ekran Sorunları:
  • Ekranın yanlış değer göstermesi: Kalibrasyon yapın
  • Ekranın yanmaması: Güç bağlantılarını kontrol edin
  • Titreşen değerler: Filtreleme kapasitörleri ekleyin
  • Akım ekranı 0.00 değerini gösteriyor: Yük yoksa normaldir

---

Örnek Projeler ve Uygulamalar

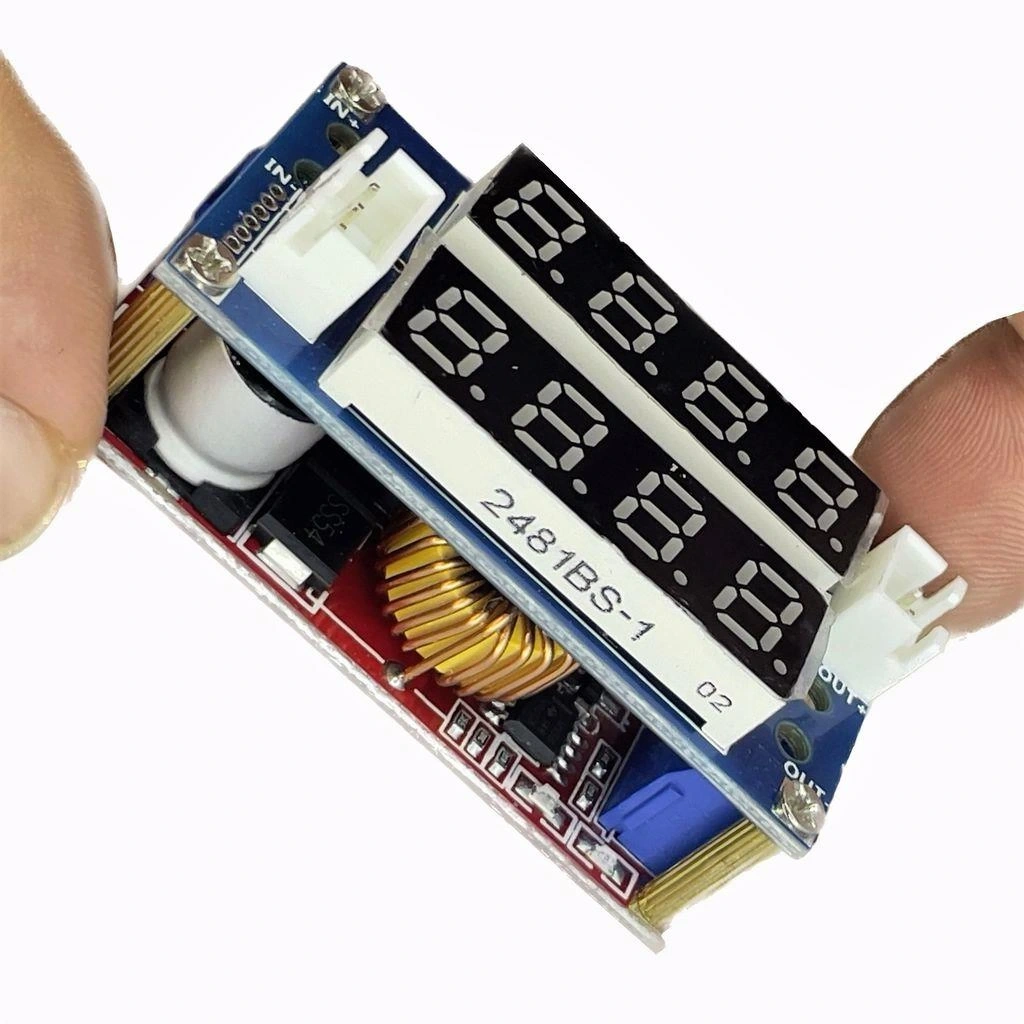

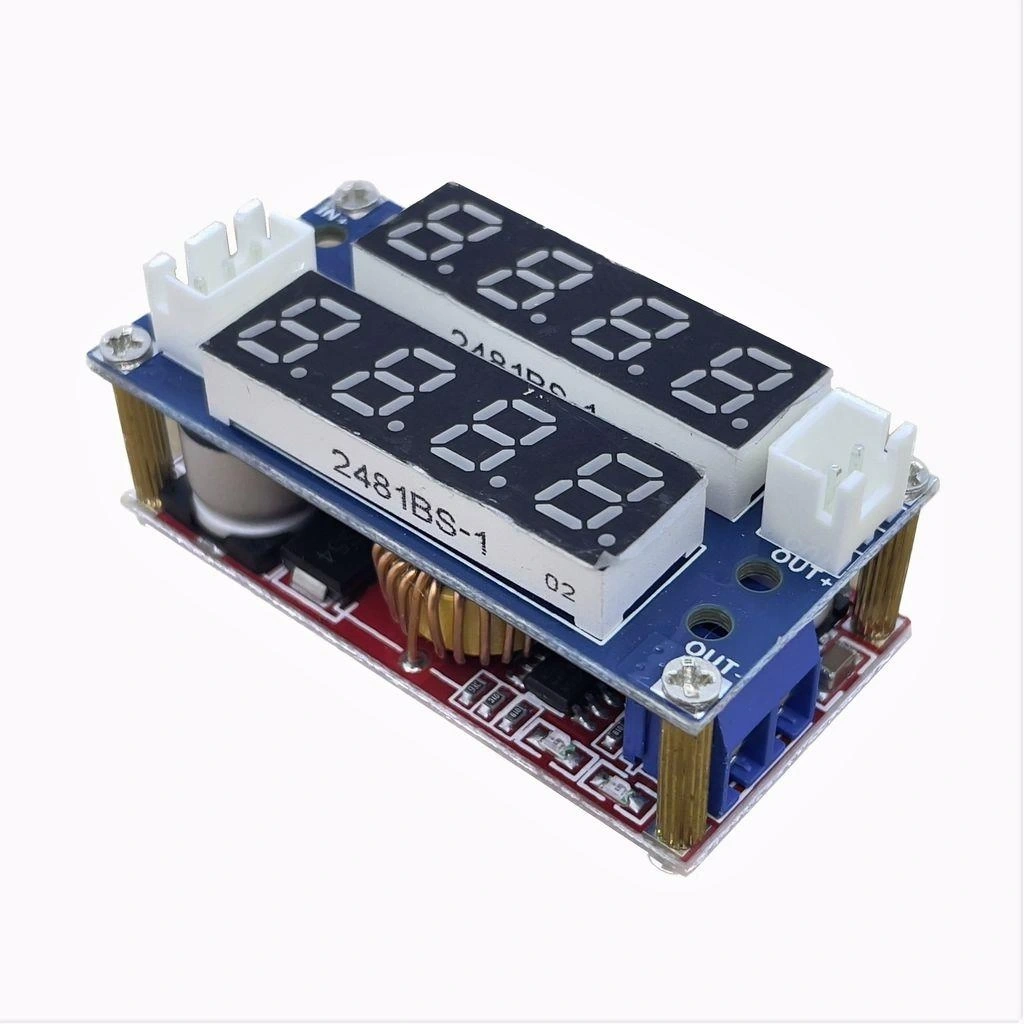

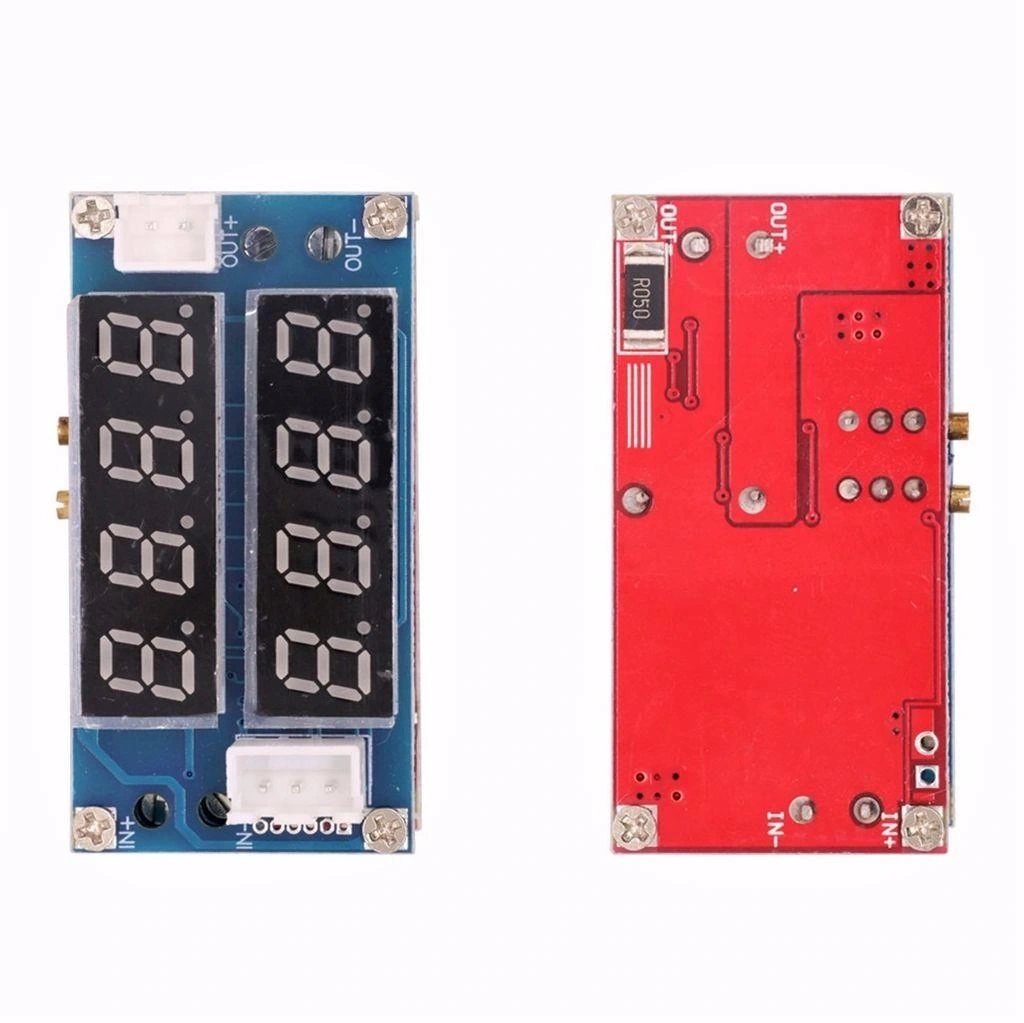

XL4015 5A CC CV Volt Amper Ayarlı Çift Ekranlı Voltaj Düşürücü Modülü kullanarak yapılabilecek örnek projeler.

DIY Laboratuvar Güç Kaynağı

XL4015 modülü ile temel bir laboratuvar güç kaynağı yapımı:

• Gerekli Malzemeler:
  • XL4015 5A CC CV modül
  • 12-24V AC/DC adaptör veya güç kaynağı
  • Plastik veya metal muhafaza kutusu
  • Panel tipi bağlantı terminalleri/banana soketler
  • ON/OFF anahtarı
  • Kablo ve bağlantı malzemeleri
• Temel Kurulum Adımları:
  • Muhafaza kutusu üzerine cihaz yerleşimini planlayın
  • Terminaller, ekran ve kontroller için delikler açın
  • XL4015 modülünü kutunun içine monte edin
  • Giriş tarafına ON/OFF anahtarı ekleyin
  • Çıkış terminallerini banana soketlere bağlayın
• Gelişmiş Özellikler:
  • Çıkış için harici voltaj/akım göstergeleri ekleyin
  • Potansiyometreleri panel dışına taşıyın
  • Aşırı akım koruma devresi ekleyin
  • Soğutma fanı ve termal kontrol devresi
• Kullanım Alanları:
  • Elektronik devre testleri
  • Deney ve prototip geliştirme
  • Batarya şarj sistemleri
  • LED test ve sürücü uygulamaları

Akıllı LED Aydınlatma Sürücüsü

Sabit akım özelliğini kullanarak akıllı LED sürücü sistemi:

• Gerekli Malzemeler:
  • XL4015 5A CC CV modül
  • Yüksek güçlü LED dizi (1-5A arası)
  • Arduino Nano veya benzer mikrodenetleyici
  • Potansiyometre veya sensörler
  • MOSFET veya transistör (opsiyonel PWM kontrolü için)
  • Giriş voltaj kaynağı (12-24V)
• Temel Kurulum Adımları:
  • XL4015 modülünü CC modunda ayarlayarak LED akımını sınırlayın
  • Çıkış voltajını LED dizisine uygun şekilde ayarlayın
  • Arduino'yu giriş sensörleri ve kontrol devreleriyle entegre edin
  • LED dizisini XL4015 çıkışına bağlayın
• Akıllı Kontrol Özellikleri:
  • Sensör bazlı otomatik parlaklık ayarı
  • Zaman bazlı aydınlatma programları
  • Sıcaklık izleme ve aşırı ısınma koruması
  • Bluetooth veya Wi-Fi üzerinden uzaktan kontrol
• Uygulama Alanları:
  • Bitki yetiştirme aydınlatması
  • Mimari ve dekoratif aydınlatma
  • Fotoğraf ve video prodüksiyon ışıkları
  • Akıllı ev aydınlatma sistemleri

Çok Voltajlı Güç Dağıtım Sistemi

Birden fazla XL4015 modülü kullanarak çok çıkışlı güç dağıtım sistemi:

• Gerekli Malzemeler:
  • Birden fazla XL4015 5A CC CV modül
  • Yüksek güçlü giriş kaynağı (24V veya üzeri)
  • Güç dağıtım kartı veya baraları
  • Sigorta ve koruma elemanları
  • Muhafaza kutusu ve soğutma sistemi
  • Çeşitli değerlerde çıkış terminalleri
• Temel Kurulum Adımları:
  • Ana güç kaynağını tüm modüllerin girişine paralel bağlayın
  • Her bir modülü farklı çıkış voltajlarına ayarlayın (örn: 3.3V, 5V, 9V, 12V)
  • Her çıkış için ayrı terminaller ve etiketler hazırlayın
  • Gerekirse her kanala sigorta ve gösterge ekleyin
• Sistem Özellikleri:
  • Tek bir güç kaynağından çoklu voltaj çıkışları
  • İzole olmayan ortak toprak sistemleri
  • Her kanal için bağımsız akım kontrolü
  • Modüler tasarım sayesinde genişletilebilirlik
• Kullanım Alanları:
  • Elektronik test masaları
  • Atölye güç sistemleri
  • Bilgisayar ve çevre birimleri besleme
  • Karma voltaj gerektiren elektronik sistemler

Batarya Şarj ve Yönetim Sistemi

XL4015 modülü ile batarya şarj ve yönetim sistemi:

• Gerekli Malzemeler:
  • XL4015 5A CC CV modül
  • Batarya paketi (Li-ion, LiPo, kurşun asit, vb.)
  • Voltaj ve akım sensörleri
  • Mikrodenetleyici (opsiyonel)
  • Koruma devreleri (aşırı şarj/deşarj koruması)
  • Güç kaynağı (güneş paneli, adaptör, vb.)
• Temel Kurulum Adımları:
  • XL4015 modülünü batarya tipine uygun şarj voltajına ayarlayın
  • Akım sınırını şarj akımı değerine göre ayarlayın
  • Çıkışı batarya terminallerine bağlayın
  • Koruma devrelerini ekleyin
• İleri Seviye Özellikler:
  • Mikrodenetleyici ile şarj durumu izleme
  • Sıcaklık sensörü ile termal koruma
  • CC/CV şarj evreleri arasında otomatik geçiş
  • Batarya sağlığı ve durumu izleme
• Uygulama Alanları:
  • Güneş enerjili şarj sistemleri
  • UPS ve yedek güç sistemleri
  • Taşınabilir güç üniteleri
  • Elektrikli araç batarya yönetimi

---

Karşılaştırma ve Alternatifler

XL4015 5A CC CV Voltaj Düşürücü Modülün diğer voltaj dönüştürücü seçenekleriyle karşılaştırması.

Diğer Voltaj Düşürücü Modüllerle Karşılaştırma

XL4015 modülünün alternatif buck dönüştürücülerle karşılaştırması:

• LM2596 Bazlı Modüller:
  • Avantajlar: Daha düşük maliyet, daha küçük boyut, yaygın kullanım
  • Dezavantajlar: Daha düşük akım kapasitesi (3A), CC modu eksikliği, genellikle dijital ekran yok
  • Fark: XL4015 daha yüksek akım kapasitesi ve CC/CV modu sunar
  • Kullanım Tercihi: LM2596 basit, düşük akımlı uygulamalar için yeterlidir
• XL4005 Bazlı Modüller:
  • Avantajlar: Benzer yapı, düşük maliyet
  • Dezavantajlar: Daha düşük akım kapasitesi (5A ratingli olsa da 3A önerilen), genellikle daha küçük soğutucu
  • Fark: XL4015 daha sağlam yapı ve daha iyi ısı yönetimi sunar
  • Kullanım Tercihi: XL4005 orta seviye güç gereksinimleri için uygundur
• XL4015 Bazlı Tek Ekranlı Modüller:
  • Avantajlar: Daha düşük maliyet, aynı temel performans
  • Dezavantajlar: Eşzamanlı voltaj/akım izleme eksikliği
  • Fark: Çift ekranlı model hem voltaj hem akımı aynı anda gösterir
  • Kullanım Tercihi: Tek ekranlı model temel uygulamalar için yeterlidir
• XL6009/XL6019 Step-Up/Down Modüller:
  • Avantajlar: Hem yükseltme hem düşürme yeteneği
  • Dezavantajlar: Genellikle daha düşük akım kapasitesi, daha düşük verimlilik
  • Fark: XL4015 sadece düşürücü ama daha yüksek verimlilik sunar
  • Kullanım Tercihi: Giriş voltajının çıkıştan düşük olabileceği durumlarda XL6009/XL6019 gerekir

Diğer Güç Dönüştürücü Tipleriyle Karşılaştırma

XL4015 modülünün farklı tip güç dönüştürücülerle karşılaştırması:

• Lineer Regülatörler (LM78xx, LM317):
  • Avantajlar: Daha az elektriksel gürültü, daha basit devre yapısı, düşük maliyet
  • Dezavantajlar: Düşük verimlilik, fazla ısı üretimi, sınırlı giriş/çıkış aralığı
  • Fark: XL4015 çok daha yüksek verimlilik ve ayarlanabilirlik sunar
  • Kullanım Tercihi: Lineer regülatörler düşük akımlı, gürültüye duyarlı devrelerde tercih edilir
• Boost (Yükseltici) Dönüştürücüler:
  • Avantajlar: Çıkış voltajını giriş voltajının üzerine çıkarabilme
  • Dezavantajlar: Genellikle daha düşük akım kapasitesi, daha karmaşık devre yapısı
  • Fark: XL4015 yalnızca düşürme işlemi yapabilir
  • Kullanım Tercihi: Çıkış voltajının girişten yüksek olması gerektiğinde boost dönüştürücüler gereklidir
• SEPIC ve Buck-Boost Dönüştürücüler:
  • Avantajlar: Hem yükseltme hem düşürme yeteneği, polarite koruması
  • Dezavantajlar: Daha karmaşık devre, genellikle daha düşük verimlilik
  • Fark: XL4015 daha basit yapı ve yüksek verimlilik sunar ama sadece düşürme yapabilir
  • Kullanım Tercihi: Giriş voltajının çıkış voltajı etrafında değişebildiği uygulamalarda SEPIC/Buck-Boost tercih edilir
• Tam Özellikli Laboratuvar Güç Kaynakları:
  • Avantajlar: Daha hassas kontrol, daha iyi filtreleme, koruma özellikleri, profesyonel arayüz
  • Dezavantajlar: Yüksek maliyet, daha büyük boyut, taşınabilirlikte zorluk
  • Fark: XL4015 kompakt, uygun maliyetli bir alternatif sunar
  • Kullanım Tercihi: Profesyonel laboratuvar ortamları için tam özellikli cihazlar, DIY ve alan projeleri için XL4015 tercih edilir

Seçim Kriterleri

İhtiyacınıza uygun voltaj dönüştürücüyü seçerken dikkat edilmesi gereken faktörler:

• Akım Gereksinimleri:
  • Yükün maksimum akım ihtiyacını belirleyin
  • Gelecekteki genişleme için %30-50 marj ekleyin
  • Sürekli ve anlık akım gereksinimlerini ayrı değerlendirin
  • 3A'den düşük: LM2596, 3-5A: XL4015, 5A'den fazla: daha güçlü alternatifler
• Giriş/Çıkış Voltaj Aralığı:
  • Giriş kaynağınızın voltaj aralığını belirleyin
  • Çıkış voltajı ihtiyacınızı net olarak tanımlayın
  • Giriş voltajı sadece yüksekse: Buck (XL4015)
  • Giriş voltajı sadece düşükse: Boost
  • Giriş voltajı değişkense: Buck-Boost veya SEPIC
• Verimlilik Gereksinimleri:
  • Batarya ile çalışan sistemlerde yüksek verimlilik kritiktir
  • Isı oluşumu hassas uygulamalarda problem yaratabilir
  • Düşük giriş-çıkış farkında anahtarlamalı regülatörler daha verimlidir
  • Yüksek giriş-çıkış farkında lineer regülatörler daha fazla ısı üretir
• Özel Özellik Gereksinimleri:
  • CC/CV modu: Şarj devreleri ve LED sürücüleri için önemli
  • Dijital gösterge: Gerçek zamanlı izleme gerektiren uygulamalar için
  • Düşük gürültü: Hassas analog devreler için
  • Koruma özellikleri: İnsan güvenliği veya kritik ekipman için

Maliyet ve Değer Analizi

XL4015 modülü ve alternatiflerinin maliyet-fayda analizi:

• Başlangıç Maliyeti:
  • XL4015 çift ekranlı: Orta-yüksek başlangıç maliyeti
  • LM2596 bazlı modüller: Düşük maliyet
  • Lineer regülatörler: En düşük maliyet
  • Tam özellikli güç kaynakları: Yüksek maliyet
• Toplam Sahip Olma Maliyeti:
  • Verimliliğin enerji tasarrufuna etkisi
  • Komponent ömrü ve değiştirme maliyetleri
  • Ek bileşen gereksinimleri (soğutucu, filtre, vb.)
  • Uzun vadeli güvenilirlik ve bakım maliyetleri
• Değer Önerileri:
  • XL4015: Yüksek güç, çift izleme ve CC/CV modu gerektiren projeler için
  • LM2596: Basit, düşük güçlü voltaj düşürme uygulamaları için
  • Lineer regülatörler: Çok düşük güçlü, düşük gürültülü uygulamalar için
  • Buck-Boost: Değişken giriş voltajı ortamları için
• Kullanım Senaryolarına Göre Tavsiyeler:
  • Hobi projeleri: Bütçeye ve güç ihtiyacına bağlı XL4015 veya LM2596
  • Profesyonel uygulamalar: Güvenilirlik için XL4015 veya tam özellikli cihazlar
  • Batarya beslemeli: Verimlilik için anahtarlamalı regülatörler (XL4015)
  • Hassas elektronik: Düşük güçlü uygulamalarda filtre eklenmiş lineer regülatörler

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
