400W 15A 10-60V DC-DC Step-Up Voltaj Yükseltici Boost Modülü

400W 15A 10-60V DC-DC Step-Up Voltaj Yükseltici Boost Modülü

400W 15A 10-60V DC-DC Step-Up Voltaj Yükseltici Boost Modülü, düşük voltajlı bir DC güç kaynağından daha yüksek voltajlı çıkış elde etmenizi sağlayan yüksek güçlü bir voltaj yükselticidir. 10V - 60V DC aralığında giriş voltajını kabul eden ve çıkış voltajını giriş değerinin üzerine ayarlamanıza olanak tanıyan bu boost konvertör, maksimum 15A akım ve 400W güç kapasitesiyle zorlu uygulamalar için tasarlanmıştır.

Gelişmiş anahtarlamalı güç kaynağı teknolojisi kullanan modül, yüksek verimlilik, düşük ısı üretimi ve kararlı çıkış voltajı sağlar. Üzerindeki potansiyometre ile çıkış voltajını hassas şekilde ayarlayabilirsiniz. Aşırı ısınma, aşırı yük ve kısa devre korumaları gibi güvenlik özellikleriyle donatılmış olan bu modül, entegre alüminyum soğutucu ile yüksek güç uygulamalarında güvenilir çalışma sunar.

400W 15A DC-DC Step-Up Boost Modülü, güneş enerjisi sistemleri, Arduino projeleri, elektrikli araç uygulamaları, yüksek güçlü LED aydınlatma sistemleri ve seyyar güç üniteleri gibi yüksek voltaj gerektiren uygulamalar için ideal bir çözümdür. Kompakt boyutları ve yüksek performansıyla, diğer voltaj dönüştürücüler arasında yüksek güç/boyut oranı sunar.

---

Teknik Özellikler

Bu bölümde 400W 15A 10-60V DC-DC Step-Up Voltaj Yükseltici Boost Modülünün detaylı teknik özellikleri listelenmektedir.

• Modül Tipi: DC-DC Step-Up (Boost) Dönüştürücü
• Giriş Voltaj Aralığı: 10V - 60V DC
• Çıkış Voltaj Aralığı: Giriş voltajının üzerinde 60V DC'ye kadar (ayarlanabilir)
• Maksimum Çıkış Akımı: 15A (sürekli)
• Maksimum Güç Kapasitesi: 400W
• Verimlilik: %94'e kadar
• Anahtarlama Frekansı: Yaklaşık 150 kHz
• Voltaj Ayarı: Potansiyometre ile hassas ayar
• Çıkış Voltaj Regülasyonu: ±0.5% (hat regülasyonu)
• Çıkış Voltaj Dalgalanması: <50mV
• Çalışma Sıcaklığı: -40°C ~ +85°C

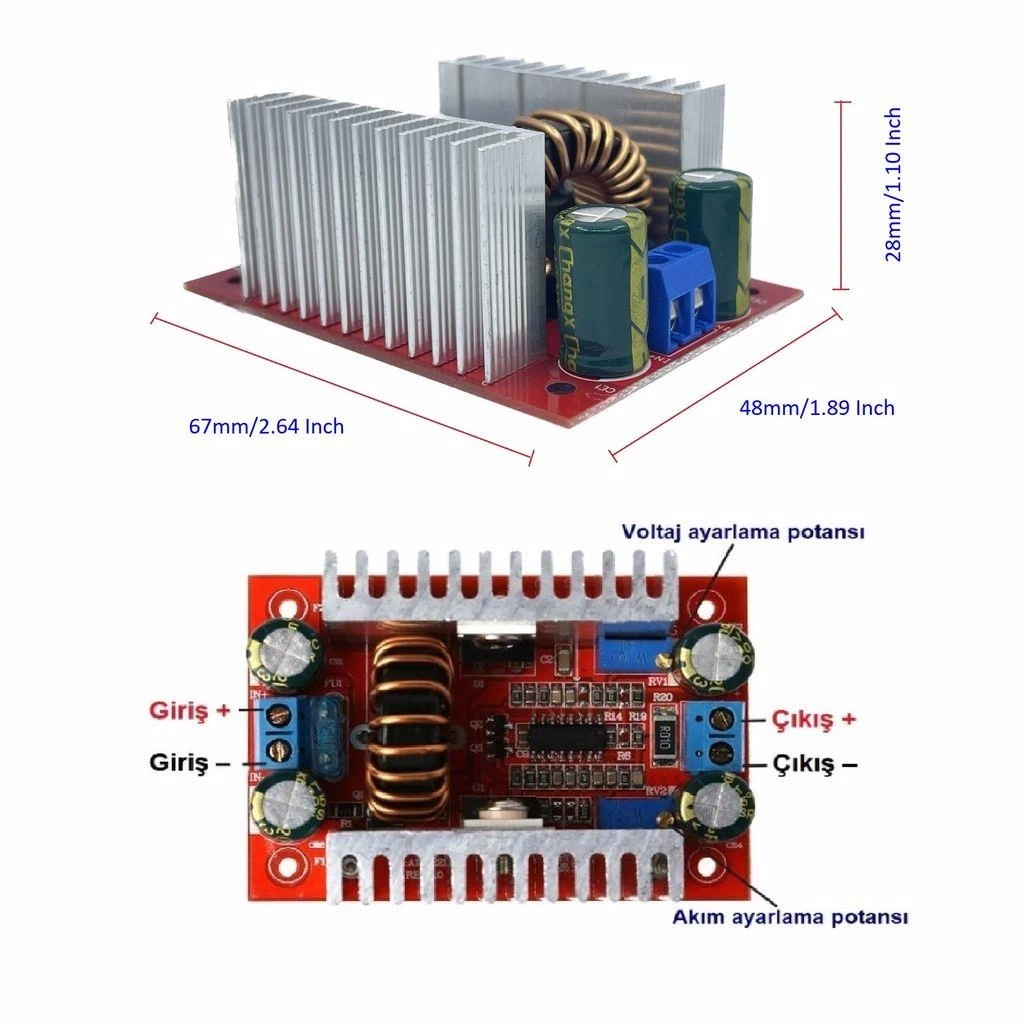

• Boyutlar: Yaklaşık 77mm x 48mm x 20mm
• Soğutma: Entegre alüminyum soğutucu
• Koruma Özellikleri: Aşırı sıcaklık, aşırı yük, kısa devre koruması
• Giriş Bağlantısı: Terminal blok (IN+, IN-)
• Çıkış Bağlantısı: Terminal blok (OUT+, OUT-)
• Montaj Delikleri: 4 adet, 3.2mm çapında
• Ağırlık: Yaklaşık 80g
• Başlangıç Yük Yüzdesi: %0 (yüksüz başlangıç)
• PCB Malzemesi: FR-4, 2.0mm kalınlık
• Bakır Yolu Kalınlığı: 2oz (70µm)
• Çip Seti: Yüksek kaliteli PWM kontrolör IC
• Güç Elemanları: MOSFET ve Schottky diyotlar
• Bobin Tipi: Toroid bobin, düşük kayıplı ferrit çekirdek
• Çıkış Kapasitörleri: Düşük ESR elektrolitik kapasitörler

---

Kullanım Avantajları

400W 15A 10-60V DC-DC Step-Up Voltaj Yükseltici Boost Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Güç Kapasitesi: 400W gücü ile zorlu uygulamaları destekler.
• Geniş Giriş Voltaj Aralığı: 10V - 60V aralığı çeşitli kaynaklarla uyumludur.
• Yüksek Verimlilik: %94'e varan verimlilik ile enerji kaybını minimuma indirir.
• Hassas Voltaj Ayarı: Potansiyometre ile ince ayar imkanı sağlar.
• Yüksek Akım Kapasitesi: 15A sürekli akım ile güçlü yükleri besleyebilir.
• Entegre Soğutma: Alüminyum soğutucu ile termal yönetim.
• Çok Yönlü Koruma: Aşırı ısınma, aşırı yük ve kısa devre korumaları.
• Kararlı Çıkış Voltajı: Düşük dalgalanma ile sabit DC çıkış.
• Kompakt Tasarım: Yüksek güç/boyut oranı ile yer tasarrufu.
• Kolay Montaj: 4 montaj deliği ile güvenli sabitleme imkanı.

---

İdeal Kullanım Alanları

Bu 400W 15A 10-60V DC-DC Step-Up Voltaj Yükseltici Boost Modülünün tipik kullanım alanları aşağıda listelenmiştir.

• Güneş Enerjisi Sistemleri: Solar panel çıkışlarının yükseltilmesi ve regülasyonu
• Batarya Tabanlı Güç Sistemleri: 12V/24V bataryalardan yüksek voltaj eldesi
• Yüksek Güçlü LED Aydınlatma: Çok sayıda seri LED beslemesi
• Elektrikli Araç Projeleri: Motor sürücüleri ve güç sistemleri
• Ses Amplifikatör Devreleri: Amplifikatörler için yüksek voltaj güç beslemesi
• Endüstriyel Otomasyon: Sensör ve aktüatörlerin beslenmesi
• Portatif Güç İstasyonları: Seyyar güç ünitelerinde voltaj yükseltme
• Laboratuvar Güç Kaynakları: Ayarlanabilir yüksek voltajlı güç kaynakları
• Arduino Projeleri: Yüksek voltajlı motorlar ve elektronik devreler
• Telekomünikasyon Ekipmanları: Uzak istasyonlar ve röle sistemleri

---

Bağlantı ve Kurulum Rehberi

400W 15A 10-60V DC-DC Step-Up Voltaj Yükseltici Boost Modülünün bağlantısı ve kullanıma hazırlanması.

---

Boost Konvertör Teknolojisi

400W 15A DC-DC Step-Up Modülünde kullanılan boost konvertör teknolojisinin çalışma prensibi ve avantajları.

Boost konvertörler, düşük DC voltajı daha yüksek DC voltaja dönüştüren anahtarlamalı güç kaynağı devrelerine verilen addır.

Temel Çalışma Prensibi:

Boost konvertörün arkasındaki temel elektronik teorisi:

• Enerji Depolama Prensibi: Bobin içinde manyetik alan olarak enerji depolama/serbest bırakma
• Anahtarlama Süreci: Yüksek frekanslı (150 kHz) MOSFET ile kesintili enerji akışı kontrolü
• Faz 1 - Enerji Depolama: MOSFET açıkken bobinde enerji depolanması
• Faz 2 - Voltaj Yükseltme: MOSFET kapandığında bobindeki manyetik enerjinin elektrik enerjisine dönüşmesi
• Geri Besleme Mekanizması: Çıkış voltajını sürekli izleyerek PWM görev döngüsünü ayarlama

Bu prensip, endüktif enerji depolama ve boşaltma sürecini kullanarak giriş voltajından daha yüksek çıkış voltajı elde etmeyi sağlar.

Diğer Voltaj Yükseltme Yöntemlerine Göre Avantajları:

Boost konvertörlerin alternatif yöntemlerle karşılaştırıldığında sunduğu faydalar:

• Yüksek Verimlilik: Geleneksel lineer düzenleyicilere göre %80-95 verimlilik
• Geniş Giriş Voltaj Toleransı: Değişken voltaj koşullarında stabil çıkış sağlama
• Kompakt Boyut: Transformatörlü sistemlere göre daha küçük ve hafif yapı
• Esnek Çıkış Voltajı: Geniş bir aralıkta ayarlanabilir çıkış voltajı
• Düşük Isı Üretimi: Yüksek verimlilik sayesinde minimum ısı yayılımı

Bu avantajlar, boost konvertörleri mobil ve batarya tabanlı uygulamalar için ideal kılar.

400W Modülde Kullanılan Gelişmiş Teknolojiler:

Bu yüksek güçlü boost modülünü özel kılan teknik özellikler:

• Senkron Doğrultma: Daha yüksek verimlilik için Schottky diyotlar
• Gelişmiş PWM Kontrolörü: Hassas voltaj regülasyonu ve koruma özellikleri
• Toroid Endüktör: Düşük manyetik kaçak ve yüksek akım kapasitesi
• Çok Katmanlı PCB: Optimum akım taşıma kapasitesi ve ısı dağılımı
• Düşük ESR Kapasitörler: Minimum çıkış dalgalanması ve yüksek güvenilirlik

Bu teknolojiler, modülün yüksek güç seviyelerinde dahi kararlı ve verimli çalışmasını sağlar.

---

Güç ve Verimlilik Faktörleri

400W 15A DC-DC Step-Up Modülünün güç kapasitesi, verimlilik özellikleri ve optimize edilmiş kullanım senaryoları.

400W boost modülünün performansını etkileyen temel faktörler ve yüksek verimlilikle kullanmanın yolları.

Güç Kapasitesi ve Sınırlamalar:

Modülün güç kapasitesini belirleyen faktörler ve kısıtlamalar:

• Maksimum Teorik Güç: 400W (ideal koşullarda)
• Voltaj-Akım İlişkisi: Çıkış Voltajı × Çıkış Akımı ≤ 400W
• Akım Limiti: Maksimum 15A çıkış, yüksek voltajlarda daha düşük
• Giriş-Çıkış Oranı: Voltaj yükseltme oranı arttıkça maksimum güç kapasitesi düşer
• Termal Sınırlamalar: Soğutma yetersizliğinde otomatik güç kısıtlaması

Güç kapasitesi, giriş voltajı, çıkış voltajı ve soğutma koşullarına bağlı olarak değişir.

Verimlilik Faktörleri:

Modülün verimlilik performansını etkileyen unsurlar:

• Voltaj Yükseltme Oranı: Küçük yükseltme oranlarında (örn. 12V→15V) %94'e kadar verimlilik
• Yük Seviyesi Etkisi: %30-80 yük aralığında optimum verimlilik
• Sıcaklık Bağımlılığı: Artan sıcaklıkla birlikte verimlilik düşüşü
• Giriş Voltajı Etkisi: Düşük giriş voltajlarında daha yüksek akım çekişi ve daha düşük verimlilik
• Komponent Kalitesi: Düşük ESR kapasitörler ve kaliteli MOSFET'ler ile verimlilik artışı

Verimlilik, dönüştürücünün çalışma koşullarına göre %80 ile %94 arasında değişir.

Optimum Çalışma Koşulları:

En yüksek verimlilik ve güvenilirlik için önerilen kullanım koşulları:

• İdeal Voltaj Yükseltme Oranı: 1.2x - 2.5x arasında en iyi verimlilik
• Optimum Çalışma Gücü: 100W-300W aralığında optimum verimlilik-ısınma dengesi
• Soğutma Gereksinimleri: >200W güçte aktif soğutma (fan) önerilir
• Giriş Voltajı Optimizasyonu: Mümkün olan en yüksek giriş voltajı ile verimlilik artışı
• Yük Karakteristiği: Rezistif yüklerle en yüksek verimlilik

Bu koşullarda çalıştırıldığında, modül maksimum ömür ve performans sunar.

---

Termal Yönetim ve Soğutma

400W 15A DC-DC Step-Up Modülünün termal özellikleri, ısı yönetimi ve optimum soğutma çözümleri.

Yüksek güç uygulamalarında, termal yönetim modülün performansı, güvenilirliği ve ömrü için kritik öneme sahiptir.

Isınma Karakteristikleri:

Modülün temel ısı üretim noktaları ve termal davranışları:

• Birincil Isı Kaynakları: MOSFET anahtarlama elemanları, bobin ve çıkış Schottky diyotları
• Güç-Isı İlişkisi: İşlenen güçteki her %10 artış için yaklaşık %15 daha fazla ısı üretimi
• Sıcaklık Artış Hızı: Tam yükte, pasif soğutma ile ~3-4°C/dakika
• Termal Koruma Tetiklenme Noktası: Yaklaşık 110-120°C komponent sıcaklığı
• Kritik Çalışma Bölgeleri: Sıcaklık sürekli 80°C üzerindeyse komponent ömrü azalır

Modülün ısınması, çalışma gücü, ortam sıcaklığı ve soğutma çözümüne bağlıdır.

Entegre Soğutma Tasarımı:

Modülün dahili soğutma özellikleri ve mekanizmaları:

• Alüminyum Soğutucu Plaka: Ana komponentler ile doğrudan termal temas
• Termal İletim Yolları: PCB üzerinde optimize edilmiş bakır alanlar
• Komponent Yerleşimi: Isı üreten komponentlerin dengeli dağıtımı
• Pasif Konveksiyon Tasarımı: Doğal hava akışı için optimize edilmiş yapı
• Termal Koruma Devresi: Aşırı ısınmayı algılayan ve gücü kesen koruma sistemi

Entegre soğutma, 200W altındaki uygulamalarda yeterli olabilirken, daha yüksek güçlerde ek soğutma gerektirir.

Gelişmiş Soğutma Çözümleri:

Yüksek güç uygulamaları için ek soğutma önerileri:

• Aktif Fan Soğutması: 12V DC fan ile modülün üzerine zorlanmış hava akışı
• Genişletilmiş Soğutucu: Modülün mevcut soğutucusuna daha büyük bir soğutucu ekleme
• Termal Macun Uygulaması: Soğutucu ve komponentler arasında termal iletkenliği artırma
• Montaj Pozisyonu: Dikey konumlandırma ile doğal konveksiyon iyileştirmesi
• Muhafaza Havalandırması: Kapalı kutularda yeterli hava akışı sağlama

Uygun soğutma, modülün nominal güç kapasitesinde sürekli ve güvenilir çalışmasını sağlar.

---

Uygulama Örnekleri ve Projeler

400W 15A DC-DC Step-Up Modülünün kullanılabileceği pratik uygulama örnekleri ve bağlantı şemaları.

Bu yüksek güçlü boost modülünün çeşitli projelerde nasıl kullanılabileceğine dair örnekler.

Solar Panel Voltaj Yükseltme Sistemi:

Güneş panellerinden daha yüksek voltaj elde etme:

• Senaryo: 18V 100W solar panel → 24V akü şarj sistemi
• Bağlantı: Panel + → Boost IN+, Panel - → Boost IN-, Boost OUT+ → Şarj Kontrolörü +, Boost OUT- → Şarj Kontrolörü -
• Ayar: Çıkış voltajı 28V'a ayarlanır (24V şarj için optimum)
• Avantaj: Düşük ışık koşullarında bile yeterli şarj voltajı sağlama
• Ek Özellik: Şarj akımını izlemek için seri ampermetre ekleme

Bu uygulama, düşük güneş koşullarında bile verimli şarj imkanı sağlar.

Yüksek Güçlü LED Aydınlatma Sürücüsü:

Seri bağlı LED dizilerini beslemek için:

• Senaryo: 12V batarya → 10 adet seri 10W LED (toplam ~33V gerekli)
• Bağlantı: Batarya → Boost Modülü → Akım Sınırlayıcı Devre → LED Dizisi
• Ayar: Çıkış voltajı 35V, LED'lere 3A akım sağlayacak şekilde
• Koruma: LED'ler için harici akım sınırlama direnci veya sabit akım devresi
• İyileştirme: PWM kontrolü ekleyerek parlaklık ayarı yapma imkanı

Bu uygulama, düşük voltajlı batarya ile yüksek voltaj gerektiren LED sistemlerini çalıştırabilir.

Mobil Güç İstasyonu Projesi:

Taşınabilir yüksek voltajlı güç kaynağı oluşturma:

• Bileşenler: 12V 20Ah LiFePO4 batarya, Boost modülü, inverter, dijital voltmetre
• Yapılandırma: Batarya → Boost Modülü (48V'a ayarlı) → 48V DC Girişli İnverter
• Amaç: 12V bataryadan 48V inverter besleyerek 220V AC elde etme
• Avantaj: İnverter verimliliğini artırma, daha düşük giriş akımı ile çalışma
• Ek Güvenlik: Batarya koruma devresi ve soğutma fanı ekleme

Bu proje, kompakt bir güç istasyonu oluşturmanızı sağlar.

Elektrikli Araç Güç Sistemi:

Elektrikli bisiklet/scooter motor sürücüsünü beslemek için:

• Uygulama: 24V batarya → 36V motor sürücü devresi
• Bağlantı Şeması: Batarya → Boost Modülü → Motor Kontrolörü → Motor
• Güç Gereksinimleri: 300-400W sürekli, tepe güçlerde kısa süreli çalışma
• Soğutma: Hava akımı alacak şekilde bisiklet üzerine montaj
• Ek Özellik: Voltaj göstergesi ve düşük voltaj alarmı ekleme

Bu uygulama, mevcut elektrikli araçların performansını artırabilir.

---

Sorun Giderme ve Güvenlik Önlemleri

400W 15A DC-DC Step-Up Modülüyle ilgili yaygın sorunlar, çözümleri ve güvenli kullanım için öneriler.

Yüksek güçlü boost modüllerini kullanırken karşılaşılabilecek sorunlar ve bunları önlemek için alınacak tedbirler.

Yaygın Sorunlar ve Çözümleri:

Sık karşılaşılan işletim sorunları ve bunların çözüm yolları:

• Çıkış Alamama: Giriş polaritesini kontrol edin, giriş voltajının minimum 10V olduğundan emin olun
• Kararsız Çıkış Voltajı: Yük kapasitesi aşılmış olabilir, yükü azaltın veya giriş voltajını artırın
• Aşırı Isınma: Yük akımını düşürün, ek soğutma sağlayın, ortam sıcaklığını kontrol edin
• Düşük Verimlilik: Voltaj yükseltme oranını azaltın, giriş voltajını mümkünse artırın
• Yüksek Çıkış Dalgalanması: Çıkışa ek filtreleme kapasitörleri (1000-2200µF) ekleyin

Methodolojik yaklaşımla başlayarak sorunları sistematik olarak çözebilirsiniz.

Kritik Güvenlik Önlemleri:

Yüksek güçlü DC-DC modüllerle çalışırken alınması gereken güvenlik önlemleri:

• Ters Polarite Koruması: Giriş hattına diyot veya sigortayla koruma ekleme
• Giriş Kısa Devre Koruması: Uygun değerde hızlı sigorta kullanımı
• Isı İzolasyonu: Modülü yanıcı malzemelerden uzak tutma
• Elektriksel İzolasyon: Kısa devre riski oluşturabilecek metal yüzeylerden izole etme
• Aşırı Voltaj Koruması: Çıkışta TVS (Transient Voltage Suppressor) diyot kullanımı

Bu önlemler, hem modülün hem de bağlı sistemlerin güvenliğini sağlar.

Uzun Süreli Güvenilirlik İçin Öneriler:

Modülün uzun ömürlü ve kararlı çalışması için tavsiyeler:

• Termal Döngü Minimizasyonu: Sürekli açma-kapama işlemlerini azaltın
• Nominal Kapasitenin Altında Çalıştırma: Maksimum gücün %70-80'inde çalıştırma
• Düzenli Bakım: Soğutucu üzerindeki tozu periyodik olarak temizleme
• Nem Kontrolü: Modülü yüksek nemli ortamlardan koruma veya izole muhafaza kullanma
• Titreşimli Ortamlarda Sağlam Montaj: Vibrasyon sönümleyici elemanlar kullanma

Bu pratikler, modülün hizmet ömrünü önemli ölçüde uzatabilir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

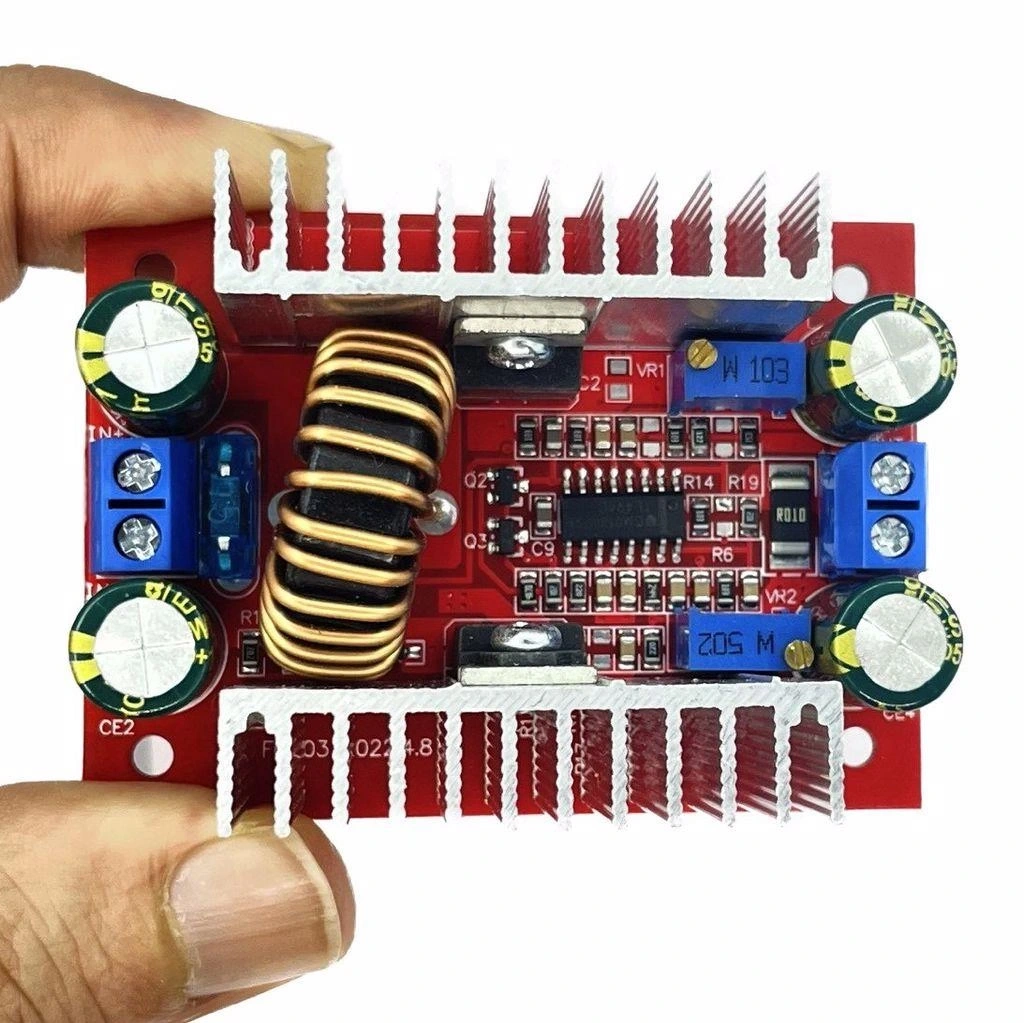

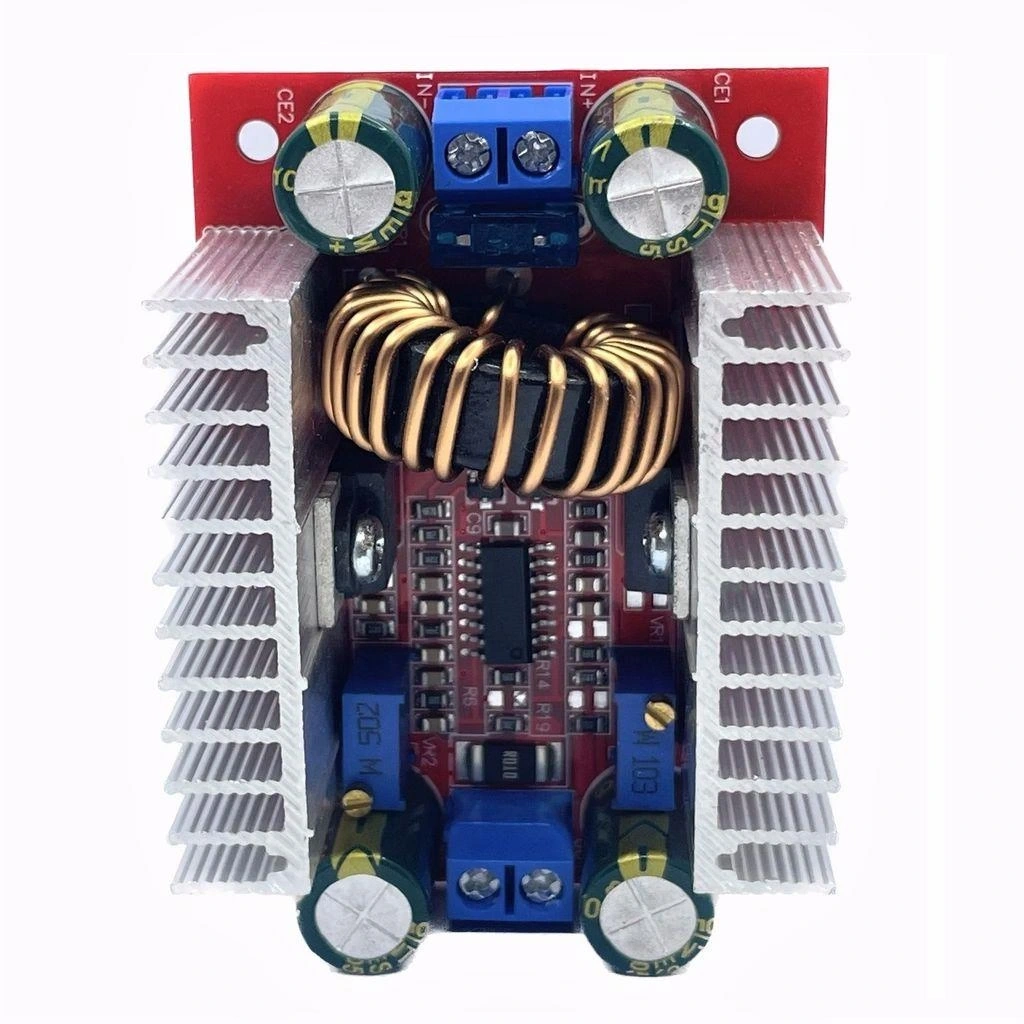

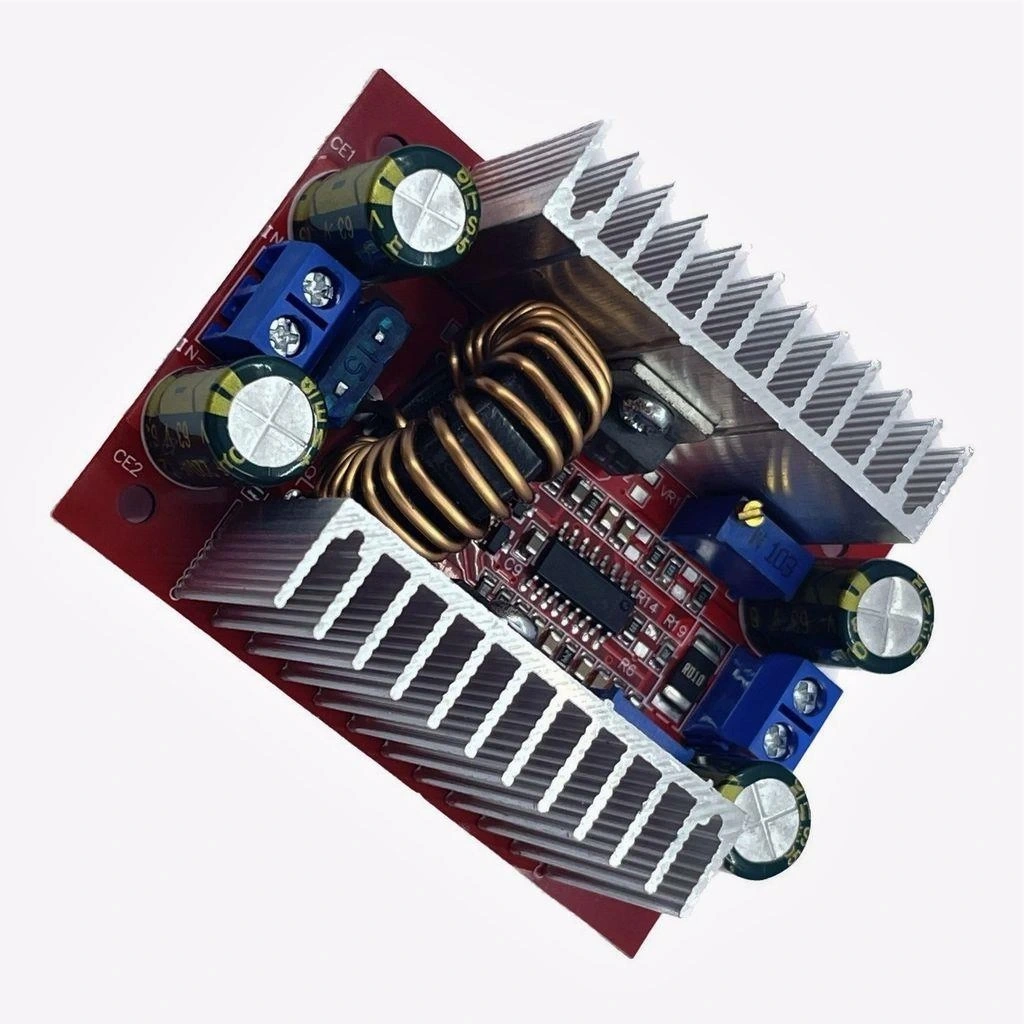

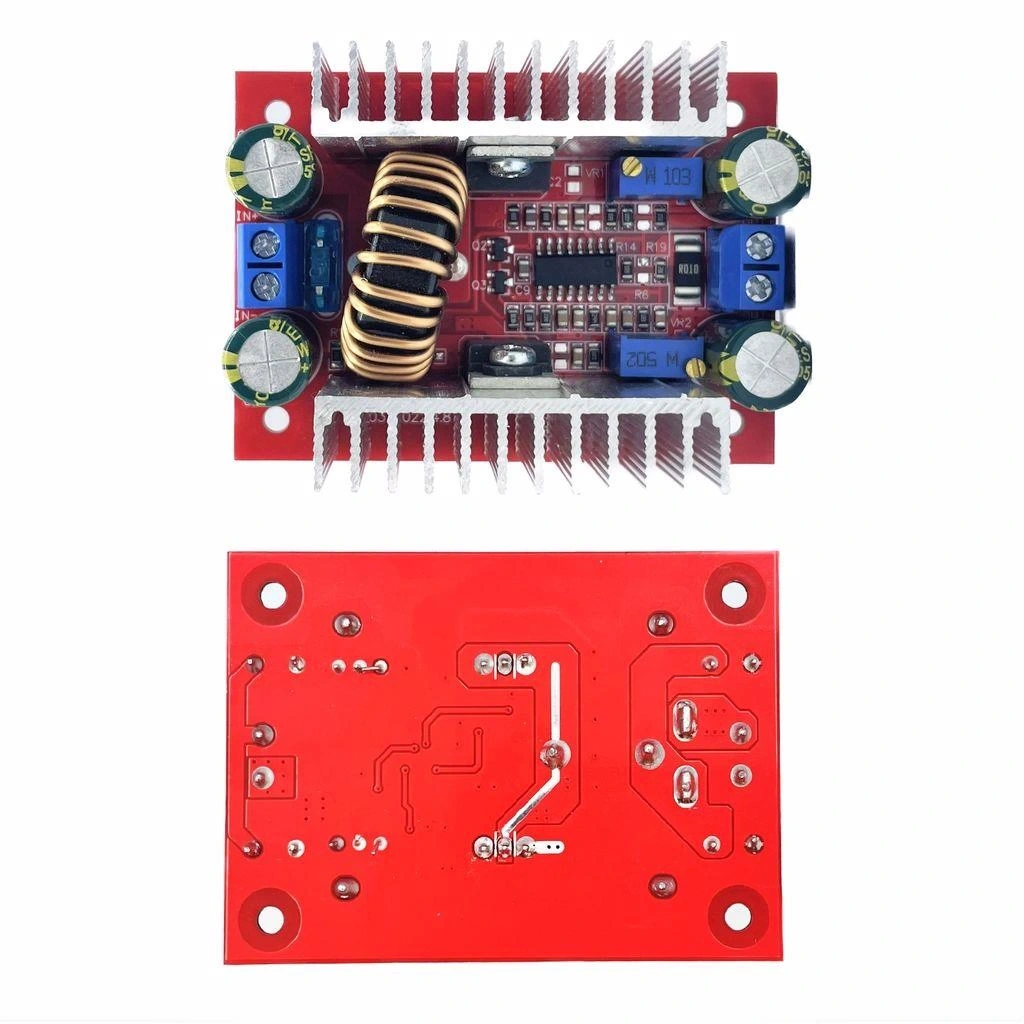

• 1 x 400W 15A 10-60V DC-DC Step-Up Voltaj Yükseltici Boost Modülü

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
