BMS - Batarya Yönetim Sistemleri

BMS (Batarya Yönetim Sistemi), şarj edilebilir bataryaların güvenli ve verimli çalışmasını sağlayan akıllı elektronik sistemlerdir. Bu sistemler, batarya hücrelerinin voltaj ve sıcaklık değerlerini izleyerek aşırı şarj, aşırı deşarj ve kısa devreler gibi durumları önler. BMS'ler özellikle lityum iyon ve lityum polimer bataryalarda kritik öneme sahiptir, çünkü bu batarya türleri güvenlik önlemleri olmadan kullanıldığında tehlikeli olabilir.

Voltaj.Net olarak sunduğumuz geniş BMS ürün yelpazemiz, DIY (kendin yap) projelerinden elektrikli araçlara, ev enerji depolama sistemlerinden taşınabilir güç kaynaklarına kadar çeşitli uygulamalar için ideal çözümler sunar. Piller, Aküler ve BMS kategorimizin önemli bir parçası olan batarya yönetim sistemleri, projelerinizin güvenli ve uzun ömürlü olmasını sağlar.

BMS Teknolojisi ve Temel Bilgiler

Batarya Yönetim Sistemlerinin çalışma prensipleri, türleri ve temel özellikleri hakkında bilgiler.

BMS, batarya paketlerinin "beyni" olarak işlev gören karmaşık elektronik sistemlerdir. Bu bölümde, BMS'nin temel çalışma prensipleri, çeşitleri ve teknik özelliklerini inceleyeceğiz.

BMS Nasıl Çalışır?

• Hücre İzleme: Her bir batarya hücresinin voltajını sürekli olarak ölçer
• Sıcaklık Kontrolü: Batarya paketinin çeşitli noktalarındaki sıcaklığı izler
• Akım Ölçümü: Şarj ve deşarj akımlarını kontrol eder
• Dengeleme: Hücreler arasındaki voltaj farklarını minimize eder
• Koruma: Tehlikeli durumlarda bataryanın bağlantısını keser

BMS Türleri:

• Hücre Sayısına Göre:
  • 1S BMS (3.7V - tek hücre)
  • 3S BMS (11.1V - üç hücre)
  • 4S BMS (14.8V - dört hücre)
  • 7S BMS (25.9V - yedi hücre)
  • 13S BMS (48.1V - on üç hücre)
  • 16S BMS (59.2V - on altı hücre) ve daha yüksek konfigürasyonlar
• Tasarım ve İşlevselliğe Göre:
  • Pasif BMS: Basit koruma devresi, dengeleme yok
  • Aktif BMS: Gelişmiş koruma ve aktif dengeleme
  • Akıllı BMS: Bluetooth/WiFi bağlantılı, veri izleme özellikli
• Uygulama Alanına Göre:
  • Elektrikli Araç BMS'leri
  • Enerji Depolama BMS'leri
  • Taşınabilir Cihaz BMS'leri

BMS'nin Temel Koruma Fonksiyonları:

• Aşırı Şarj Koruması: Hücre voltajı maksimum güvenli seviyeyi aştığında şarjı keser
• Aşırı Deşarj Koruması: Hücre voltajı minimum güvenli seviyenin altına düştüğünde deşarjı keser
• Aşırı Akım Koruması: Belirlenen akım limitlerini aşan durumlarda bağlantıyı keser
• Kısa Devre Koruması: Kısa devre durumunda anında tepki verir ve devreden çıkarır
• Sıcaklık Koruması: Aşırı ısınma durumunda batarya kullanımını durdurur

Hücre Dengeleme Teknikleri:

• Pasif Dengeleme: Fazla şarjlı hücrelerdeki enerjiyi ısı olarak dağıtır
• Aktif Dengeleme: Fazla şarjlı hücrelerden alınan enerjiyi düşük şarjlı hücrelere aktarır
• Dengeleme Eşiği: Genellikle hücreler arasında 10-50mV fark olduğunda dengeleme başlar

BMS Teknik Parametreleri:

• Maksimum Şarj/Deşarj Akımı: BMS'nin sürekli olarak yönetebileceği maksimum akım
• Kesme Voltajları: Aşırı şarj ve aşırı deşarj için koruma eşikleri
• Dengeleme Akımı: Pasif dengeleme sırasında kullanılan akım değeri
• Çalışma Sıcaklığı Aralığı: BMS'nin güvenli çalışma sıcaklıkları
• Uyku Modu Akımı: Sistemin bekleme modundaki tüketimi

Voltaj.Net BMS kategorimizde, çeşitli batarya konfigürasyonları ve uygulama alanları için uygun batarya yönetim sistemlerini bulabilirsiniz. Güvenli ve uzun ömürlü batarya sistemleri oluşturmak için ihtiyacınız olan BMS çözümlerini sunuyoruz.

BMS Kullanım Alanları ve Uygulamaları

Batarya Yönetim Sistemlerinin farklı sektörlerde ve projelerde kullanım alanları.

BMS'ler, küçük elektronik cihazlardan büyük enerji depolama sistemlerine kadar pek çok alanda kritik bir rol oynar. Bu bölümde, BMS'lerin başlıca kullanım alanlarını ve uygulamalarını inceleyeceğiz.

Elektrikli Mobilite Uygulamaları:

• Elektrikli Bisikletler:
  • Genellikle 36V (10S) veya 48V (13S) BMS kullanılır
  • Rejeneratif frenleme desteği sunan modeller mevcuttur
  • 10-30A sürekli akım kapasitesine sahip BMS'ler yaygındır
• Elektrikli Scooterlar:
  • 24V (7S) ile 60V (16S) arasında değişen BMS'ler kullanılır
  • Kompakt boyut ve yüksek akım kapasitesi önemlidir
• DIY Elektrikli Araç Projeleri:
  • 48V (13S) ile 72V (20S) arasında değişen BMS'ler kullanılır
  • Yüksek akım kapasitesi (50-150A) gereklidir
  • Sıcaklık yönetimi ve hücre dengeleme kritik öneme sahiptir

Güneş Enerjisi ve Enerji Depolama Sistemleri:

• Ev Güneş Enerjisi Sistemleri:
  • Genellikle 12V (4S), 24V (7S) veya 48V (13S) konfigürasyonları
  • Uzun ömür ve güvenilirlik için gelişmiş dengeleme özellikleri
  • Düşük kendinden deşarj ve düşük uyku modu tüketimi önemlidir
• Şebekeden Bağımsız (Off-grid) Sistemler:
  • Zorlu çevre koşullarına dayanıklı BMS'ler gerektirir
  • Genellikle uzaktan izleme ve kontrol özelliklerine sahiptir
• Yedek Güç Sistemleri:
  • Kritik ekipmanlar için kesintisiz güç sağlama
  • Yüksek güvenilirlik ve hızlı tepki süresi gerektirir

DIY ve Hobi Projeleri:

• Taşınabilir Güç İstasyonları:
  • Genellikle 12V veya 24V konfigürasyonları
  • USB çıkışları ve inverter uyumluluğu önemlidir
• RC ve Drone Bataryaları:
  • Hafif ve kompakt BMS'ler gerektirir
  • Yüksek deşarj akımlarını yönetebilme kapasitesi
• Güçlendirilmiş Elektronik Cihazlar:
  • Modifiye edilmiş taşınabilir hoparlörler ve aydınlatma sistemleri
  • Kompakt boyut ve düşük güç tüketimi önemlidir

Endüstriyel ve Ticari Uygulamalar:

• Forkliftler ve Depo Ekipmanları:
  • Yüksek voltaj ve akım değerleri (80V+)
  • Ağır hizmet tipi, sağlam yapıda BMS'ler
• Telekomünikasyon Yedek Güç Sistemleri:
  • Uzun bekleme süreleri ve yüksek güvenilirlik
  • Genellikle uzaktan izleme özellikli
• Tıbbi Cihazlar:
  • Yüksek güvenilirlik ve hassas koruma parametreleri
  • Sertifikalı ve özel tasarım BMS'ler gerektirir

Batarya Türlerine Göre BMS Seçimi:

• Lityum İyon (Li-ion) Bataryalar:
  • Hücre başına 3.6-3.7V nominal, 4.2V maksimum şarj
  • Daha yüksek enerji yoğunluğu için tercih edilir
• Lityum Demir Fosfat (LiFePO4) Bataryalar:
  • Hücre başına 3.2V nominal, 3.65V maksimum şarj
  • Daha uzun ömür ve güvenlik için tercih edilir
• LiPo (Lityum Polimer) Bataryalar:
  • Lityum iyon ile benzer voltaj değerleri
  • Yüksek deşarj akımları için özel BMS gereksinimleri

Voltaj.Net olarak, tüm bu kullanım alanları için uygun BMS çözümleri sunuyoruz. Piller, Aküler ve BMS kategorimizde, projelerinize uygun batarya yönetim sistemlerini bulabilir ve güvenli enerji sistemleri oluşturabilirsiniz.

BMS Seçim Rehberi

Projenize uygun BMS seçerken dikkat edilmesi gereken faktörler ve öneriler.

Doğru BMS seçimi, batarya sisteminizin güvenliği, performansı ve ömrü için kritik öneme sahiptir. Bu bölümde, ihtiyaçlarınıza en uygun BMS'yi seçmenize yardımcı olacak temel faktörleri inceleyeceğiz.

Temel Seçim Kriterleri:

• Batarya Konfigürasyonu:
  • Seri bağlı hücre sayısı (S değeri) BMS seçimini belirler
  • Paralel hücrelerin sayısı (P değeri) akım gereksinimlerini etkiler
  • Yanlış S değerine sahip BMS kullanımı tehlikeli olabilir
• Maksimum Akım Kapasitesi:
  • Sürekli deşarj akımı: Sistemin normal çalışma sırasındaki akım ihtiyacı
  • Tepe deşarj akımı: Kısa süreli maksimum akım talebi
  • Şarj akımı: Kullanılacak şarj cihazının maksimum akım çıkışı
• Batarya Kimyası:
  • Li-ion, LiFePO4 veya LiPo için farklı kesme voltajları gerekir
  • BMS'nin batarya tipinize uygun olduğundan emin olun
• Dengeleme Kapasitesi:
  • Pasif veya aktif dengeleme seçeneği
  • Dengeleme akımı: Tipik olarak 30-100mA arası
  • Büyük batarya paketleri için daha yüksek dengeleme akımı gerekebilir

Uygulama Özelliklerine Göre Seçim:

• Elektrikli Araçlar İçin:
  • Yüksek akım kapasitesi (en az 50A, ideal olarak 100A+)
  • Rejeneratif frenleme desteği
  • Sağlam termal yönetim ve sıcaklık sensörleri
  • Su ve toz koruması (IP derecesi)
• Enerji Depolama İçin:
  • Düşük kendinden tüketim (uyku modu akımı)
  • Geniş çalışma sıcaklığı aralığı
  • Uzun ömür için kaliteli dengeleme devresi
  • İzleme ve veri kayıt özellikleri
• Taşınabilir Projeler İçin:
  • Kompakt boyut ve düşük ağırlık
  • Düşük uyku modu akımı
  • Kolay entegrasyon ve montaj özellikleri

Gelişmiş Özellikler ve Ek Fonksiyonlar:

• İletişim Protokolleri:
  • UART, CAN-Bus, I2C gibi arayüzler
  • Bluetooth/WiFi bağlantısı ile uzaktan izleme
  • Sistem entegrasyonu için gerekli protokoller
• Programlanabilirlik:
  • Kesme voltajları ve akım limitleri ayarlanabilir mi?
  • Kullanıcı yapılandırması için yazılım desteği
• Ekstra Özellikler:

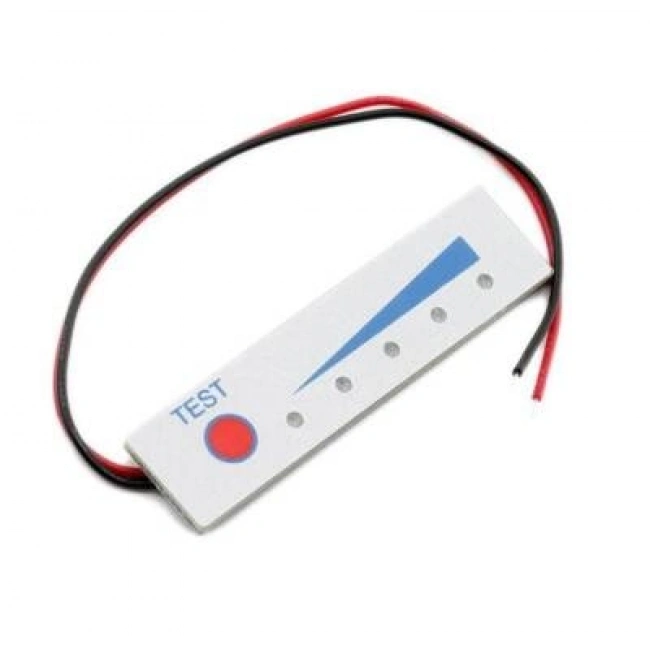

  • SOC (Şarj Durumu) göstergesi
  • Dahili röle veya kontaktör
  • Ön şarj devresi
  • LCD ekran veya LED göstergeler

Bütçe ve Kalite Dengesi:

• Maliyet Faktörleri:
  • Basit koruma BMS'leri daha ekonomiktir
  • Gelişmiş özellikler maliyeti artırır
  • Batarya değeri ile BMS kalitesi dengeli olmalıdır
• Kalite Göstergeleri:
  • Marka güvenilirliği ve kullanıcı yorumları
  • Teknik destek ve dokümantasyon
  • Garanti süresi ve koşulları
• Dikkat Edilmesi Gerekenler:
  • Çok ucuz, markasız BMS'lerden kaçının
  • Belirtilen değerlerin gerçekçi olup olmadığını kontrol edin
  • Batarya değerinizin en az %10-15'i kadar BMS'ye bütçe ayırın

Montaj ve Entegrasyon Kolaylığı:

• Boyut ve Form Faktörü:
  • Fiziksel ölçüler projenize uygun mu?
  • Montaj delikleri ve sabitleme seçenekleri
• Bağlantı Tipleri:
  • Lehim bağlantılar, konnektörler veya vida terminalleri
  • Batarya ve yük bağlantısı için kablo kalınlığı gereksinimleri
• Dengeleme Kabloları:
  • JST-XH veya diğer standart konnektörler
  • Kablo uzunluğu ve yerleşim gereksinimleri

Voltaj.Net BMS kategorimizde, çeşitli projelere uygun farklı özelliklere sahip batarya yönetim sistemlerini bulabilirsiniz. İhtiyaçlarınıza en uygun BMS'yi seçerek güvenli ve uzun ömürlü batarya sistemleri oluşturabilirsiniz.

BMS Montajı ve Kullanımı

BMS sistemlerinin doğru montajı, bağlantısı ve kullanımı için pratik bilgiler.

BMS'nin doğru şekilde montajı ve kullanımı, batarya sisteminin güvenliği ve performansı için kritik öneme sahiptir. Bu bölümde, BMS montajı ve kullanımı için adım adım rehber ve önemli ipuçları sunuyoruz.

BMS Montajı İçin Hazırlık:

• Gerekli Malzemeler:
  • Uygun BMS
  • Batarya hücreleri
  • Dengeleme kabloları
  • Ana güç kabloları (uygun kalınlıkta)
  • İzolasyon malzemeleri
  • Lehimleme ekipmanı veya konnektörler
• Güvenlik Önlemleri:
  • İzole edilmiş aletler kullanın
  • Kısa devre oluşturmamaya dikkat edin
  • Metal takı ve saatlerinizi çıkarın
  • Çalışma alanını düzenli tutun

BMS Bağlantı Aşamaları:

• Dengeleme Kablolarının Bağlantısı:
  • Batarya hücrelerini seri olarak bağlayın
  • Her bir hücre bağlantı noktasından BMS'ye dengeleme kablosu bağlayın
  • Sıralamayı doğru yapın: B- (en negatif), B1, B2, B3... (en pozitif)
  • Her bağlantıyı voltmetre ile kontrol edin
• Ana Güç Kablolarının Bağlantısı:
  • B- terminali: Batarya paketinin negatif terminaline
  • P- terminali: Yükün negatif terminaline
  • B+/P+ terminali: Batarya paketinin pozitif terminaline ve yüke
  • Akım kapasitesine uygun kalınlıkta kablo kullanın
• Sıcaklık Sensörlerinin Yerleşimi:
  • Sensörleri batarya paketinin farklı bölgelerine dağıtın
  • En sıcak olması beklenen noktalara yerleştirin
  • Termal iletkenliği artırmak için termal macun kullanabilirsiniz

BMS Montajında Sık Yapılan Hatalar:

• Dengeleme Kablolarının Yanlış Sırayla Bağlanması:
  • BMS'nin hasar görmesine neden olabilir
  • Bağlantı öncesi şema ve talimatları dikkatlice kontrol edin
• Yetersiz Kablo Kalınlığı:
  • Aşırı ısınma ve voltaj düşüşüne neden olur
  • Akım değerine uygun AWG/mm² kalınlığında kablo seçin
• Hatalı İzolasyon:
  • Kısa devrelere ve güvenlik sorunlarına yol açar
  • Tüm bağlantıları ve açık terminalleri izole edin
• BMS'nin Yetersiz Soğutması:
  • Aşırı ısınma ve performans düşüşüne neden olur
  • Hava akışı sağlayacak şekilde konumlandırın

BMS Kullanımı ve Test Etme:

• İlk Çalıştırma Testi:
  • Önce düşük güçlü bir yük bağlayarak test edin
  • Sıcaklık ve voltaj değerlerini kontrol edin
  • Tüm koruma fonksiyonlarını test edin
• Şarj Testi:
  • Uygun şarj cihazı kullanın
  • Dengeleme işleminin düzgün çalıştığını kontrol edin
  • Şarj kesme noktasını doğrulayın
• Koruma Fonksiyonlarının Doğrulanması:
  • Aşırı akım korumasını test edin
  • Kısa devre korumasını kontrol edin (güvenli bir şekilde)
  • Sıcaklık koruma fonksiyonunu doğrulayın

BMS Bakımı ve Sorun Giderme:

• Düzenli Kontroller:
  • Bağlantıların sıkılığını kontrol edin
  • Aşınma veya hasar belirtilerini inceleyin
  • Hücre voltajlarının dengeli olduğunu doğrulayın
• Sık Karşılaşılan Sorunlar:
  • BMS şarjı kesiyor: Genellikle voltaj dengesizliği veya aşırı sıcaklık nedeniyle
  • BMS deşarjı kesiyor: Genellikle aşırı akım veya düşük voltaj nedeniyle
  • Dengeleme çalışmıyor: Bağlantı sorunları veya BMS arızası
• Sorun Giderme Adımları:
  • Her hücrenin voltajını ayrı ayrı ölçün
  • Bağlantıları kontrol edin ve gerekirse yeniden yapın
  • BMS'yi sıfırlayın (mümkünse)
  • Şarj cihazı ve yük bağlantılarını kontrol edin
