Power Giriş Konnektörleri, elektronik cihazlara güç beslemesi sağlamak için kullanılan özel bağlantı elemanlarıdır. Bu konnektörler, güç adaptörlerinden, bataryalardan veya diğer güç kaynaklarından elde edilen elektrik enerjisini elektronik devrelere ve sistemlere güvenli ve verimli bir şekilde iletir.
Voltaj.Net olarak sunduğumuz Konnektör kategorimizin önemli bir alt grubu olan power giriş konnektörleri, bilgisayarlar, monitörler, endüstriyel ekipmanlar, LED aydınlatmalar ve çeşitli elektronik projelerde yaygın olarak kullanılmaktadır. Elektronik Komponentler yelpazemizde yer alan bu konnektörler, farklı voltaj ve akım gereksinimlerini karşılayan çeşitli boyut ve konfigürasyonlarda bulunmaktadır.
Power giriş konnektörleri, farklı güç gereksinimleri, fiziksel boyutlar ve uygulama alanlarına göre çeşitli türlere ayrılır. Bu bölümde, yaygın power giriş konnektör türleri, özellikleri ve temel teknik bilgiler hakkında bilgi edinebilirsiniz.
DC (Barrel) Jak Konnektörler:
AC Güç Giriş Konnektörleri:
Özel Power Konnektörleri:
Terminal Blok Güç Konnektörleri:
Teknik Özellikler ve Parametreler:
Voltaj.Net Power Giriş Konnektörleri kategorimizde, elektronik projeleriniz için ihtiyaç duyduğunuz çeşitli güç konnektörü modellerini bulabilirsiniz. DC barrel jaklar, AC güç girişleri, terminal bloklar ve özel güç konnektörleri dahil geniş bir ürün yelpazesi sunuyoruz.
Güç giriş konnektörleri, elektronik cihazlara ve sistemlere elektrik enerjisinin güvenli ve verimli bir şekilde iletilmesini sağlar. Bu bölümde, farklı güç konnektörlerinin yaygın kullanım alanlarını ve çeşitli uygulama örneklerini inceliyoruz.
Tüketici Elektroniği Uygulamaları:
Endüstriyel ve Ticari Uygulamalar:
Aydınlatma ve Güç Dağıtım Sistemleri:
Elektronik Proje ve Geliştirme Uygulamaları:
Özel Uygulama Örnekleri:
Voltaj.Net olarak sunduğumuz power giriş konnektörleri, yukarıda belirtilen tüm uygulamalarınız için ideal çözümler sunar. Elektronik projelerinizde, endüstriyel sistemlerinizde ve güç dağıtım uygulamalarınızda kullanabileceğiniz çeşitli güç konnektörü modellerini ürün yelpazemizde bulabilirsiniz.
Elektronik projeleriniz ve cihazlarınız için doğru power giriş konnektörü seçimi, güvenlik, performans ve kullanım kolaylığı açısından kritik öneme sahiptir. Bu bölümde, ihtiyaçlarınıza en uygun güç konnektörünü belirlemenize yardımcı olacak temel kriterleri ve önerileri sunuyoruz.
Temel Seçim Kriterleri:
Konnektör Tiplerine Göre Seçim İpuçları:
Uygulama Bazlı Seçim Önerileri:
Teknik Detaylar ve Dikkat Edilecek Noktalar:
Yaygın Güç Konnektörlerinin Karşılaştırması:
Uygulama İpuçları ve En İyi Pratikler:
Voltaj.Net Elektronik Komponentler kategorimizde, çeşitli power giriş konnektörlerinde geniş bir ürün yelpazesi sunmaktayız. Konnektör bölümümüzden projeleriniz için en uygun güç konnektörü modellerini seçebilir, teknik sorularınız için destek ekibimizle iletişime geçebilirsiniz.
Power Giriş Konnektörleri ihtiyaçlarınız için bizi tercih etmenin avantajları.
Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, en kaliteli güç konnektörü ürünlerini uygun fiyatlarla sunmaktadır.

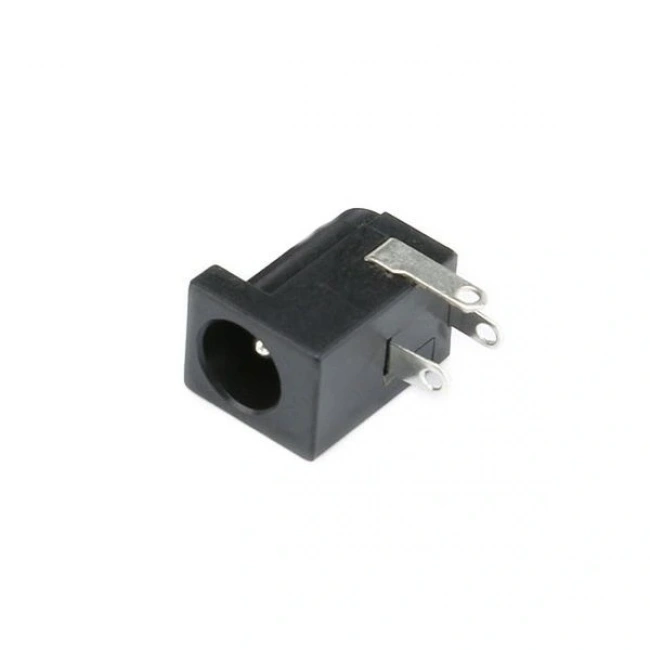

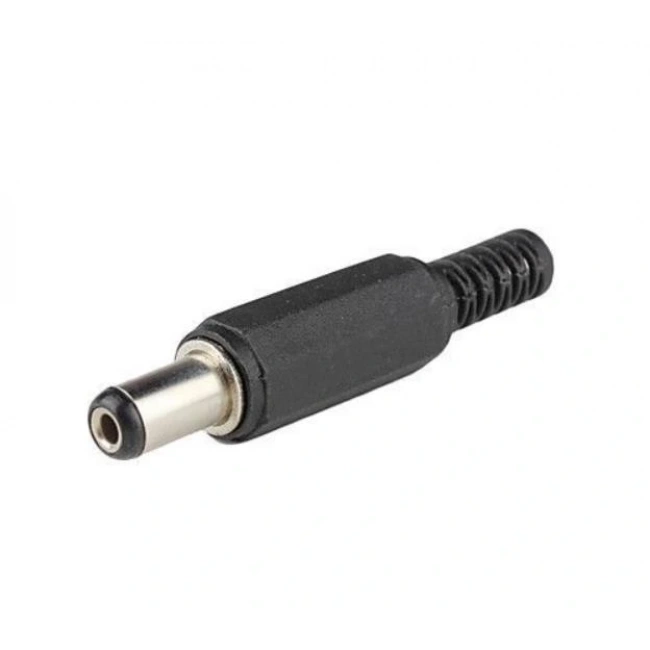

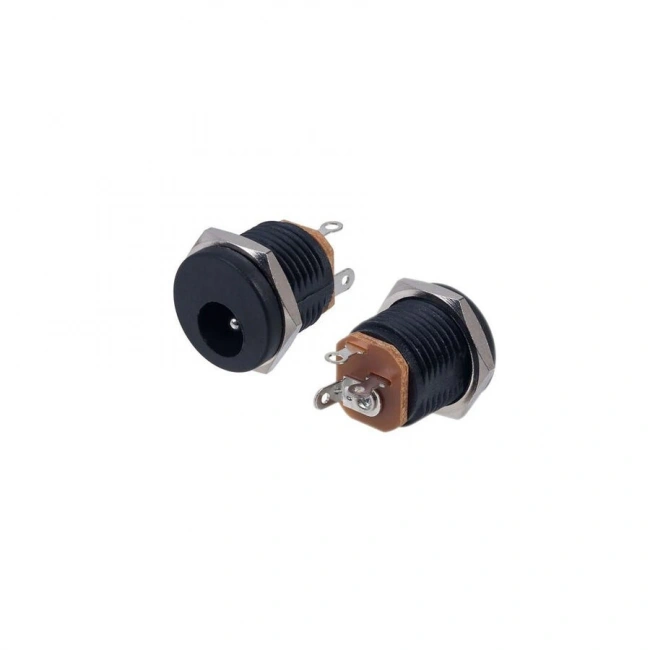

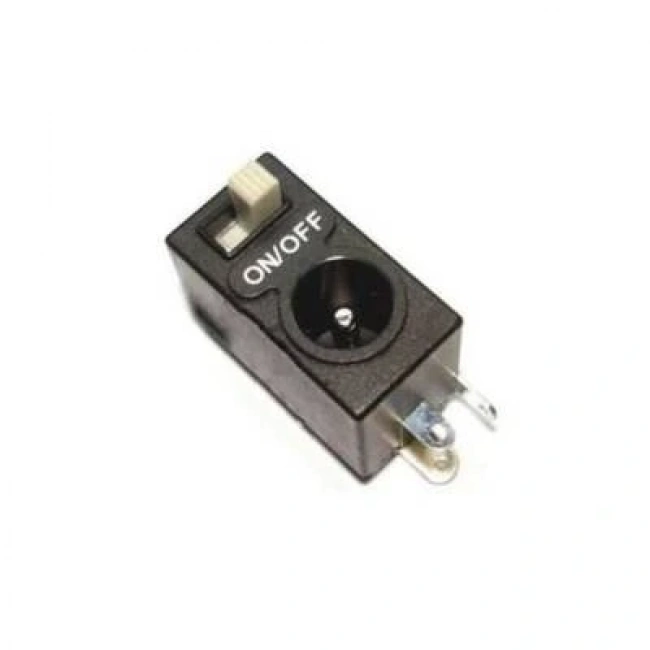

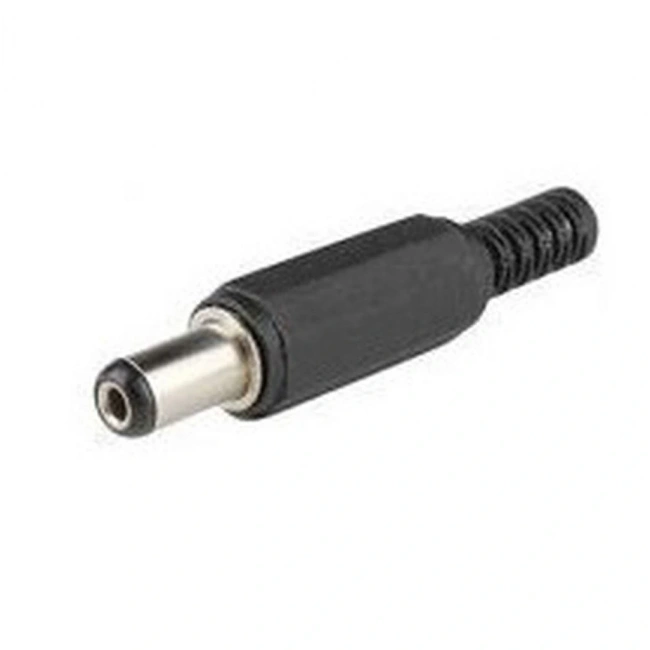

DC barrel jaklar iki boyut parametresiyle tanımlanır: dış çap ve iç pin çapı (örn. 5.5x2.1mm). En yaygın boyutlar 5.5x2.1mm, 5.5x2.5mm, 3.5x1.35mm ve 4.0x1.7mm'dir. Seçiminiz adaptör uyumluluğuyla belirlenir; yanlış boyut seçimi zayıf bağlantıya veya kısa devreye neden olabilir. Arduino için 5.5x2.1mm, laptoplar için genellikle 5.5x2.5mm veya daha küçük boyutlar kullanılır. Akım gereksiniminiz de önemlidir; küçük jaklar (3.5mm) genellikle 2A'e kadar, standart jaklar (5.5mm) 5A'e kadar akım taşıyabilir.
IEC C14, bilgisayar güç kaynaklarında yaygın kullanılan 3 pinli (faz, nötr, toprak) standarttır. 10A/250VAC'ye kadar dereceli, genellikle sigorta tutuculu ve bazı modellerde EMI filtreli olabilir. IEC C8 ise daha küçük 2 pinli (topraklama yok) standarttır, TV'ler ve düşük güçlü cihazlarda kullanılır, sadece 2.5A/250VAC'ye kadar dereceli. C14 topraklamalı, daha yüksek akım kapasiteli ve profesyonel ekipmanlar için uygundur; C8 ise kompakt, topraklamasız ve düşük/orta güçlü cihazlar için tercih edilir.
Terminal blokları şu durumlarda tercih edin: Yüksek akım gereksinimleri (10A+),sık kablo değişimi, sahada montaj kolaylığı, endüstriyel ortamlar, çoklu voltaj hatları, kalın kablolar ve titreşimli ortamlar. DC jakları ise şu durumlarda tercih edin: Kullanıcı dostu tak-çıkar bağlantı, standart adaptör uyumluluğu, estetik görünüm, düşük-orta akım gereksinimleri (5A'e kadar),sınırlı alan, tüketici ürünleri ve basit kullanıcı arabirimi gerektiren uygulamalar. Seçim yaparken akım, alan, kullanıcı deneyimi ve uygulama ortamını dengeleyin.
PCB için power giriş konnektörü seçerken şunlara dikkat edin: Akım kapasitesi (maksimum sistem akımının en az %25 üzerinde),montaj tipi (SMD/THT ve fiziksel PCB alanı),pin aralıkları ve PCB delik boyutları, voltaj derecesi (çalışma voltajınızın en az 2 katı),mekanik stres dayanımı (sabitleme noktaları),pin kalınlığı (akım kapasitesiyle ilişkili),termal dayanım (yüksek akım uygulamaları için),PCB iz genişlikleri (güç pinleri için minimum 40-60mil) ve güvenlik standartlarına uygunluk (UL, CSA, VDE onayları).
Güç konnektörlerinde polarite koruması şu yöntemlerle sağlanır: Tasarım aşamasında DC jaklar için fiziksel anahtarlama (iç-dış kontak belirli bir polarite için ayarlanır),diyot koruması (yanlış polaritede akımı engelleyen koruma diyodu),köprü doğrultucu (giriş polaritesini düzelten tam dalga köprü),MOSFET tabanlı koruma devreleri (ters akımı engelleyen),PTC sigorta (aşırı akım koruması),özel kontak tasarımları (sadece doğru yönde takılabilen),görsel işaretlemeler (konnektör üzerindeki polarite işaretleri) ve kilit mekanizmaları.
Yüksek güçlü cihazlar için uygun konnektörler: IEC C14/C20 girişleri (10A/16A, 250VAC),vidalı terminal bloklar (20-30A kapasiteli, 5.08mm/7.62mm pin aralıklı),yüksek akım PCB terminal blokları, Anderson Powerpole konnektörleri (15-45A),XLR güç konnektörleri, Molex yüksek akım konnektörleri, özel soketli DC konnektörler (10A+),ring terminal bağlantıları ve endüstriyel standart M serisi konnektörler. Seçimde akım kapasitesi, ısı dağılımı, kontak kalitesi, sabitleme mekanizması ve güvenlik sertifikalarını göz önünde bulundurun.
Su geçirmez/dış mekan uygulamaları için uygun power konnektörleri: IP67/IP68 dereceli su geçirmez DC jaklar, M12/M8 endüstriyel su geçirmez konnektörler, GX serisi su geçirmez konnektörler, su geçirmez O-ringli XLR güç konnektörleri, IP67 dereceli terminaller, contalı power DIN konnektörleri, gömme contası olan tıkanabilir panel montaj konnektörler, denizcilikte kullanılan kapaklı güç girişleri, reçine dolgulu su geçirmez kablo tertibatları. Bu konnektörler korozyon dirençli malzemeler, UV koruması, sızdırmazlık contaları ve kilit mekanizmaları içerir.

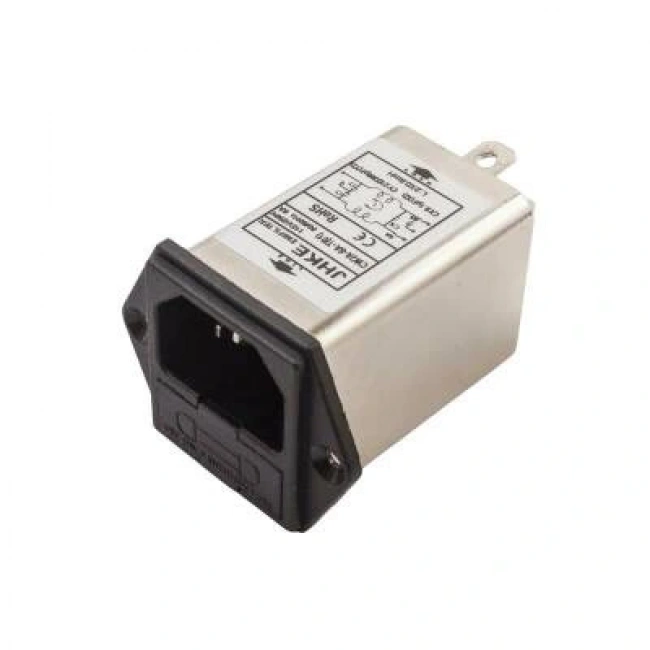

EMI filtreleme, güç hatlarından gelen elektromanyetik girişimi azaltarak hassas devreleri korur ve cihazın EMC standartlarına uyumunu sağlar. Uygulanması: Entegre EMI filtreli IEC güç girişleri kullanma, konnektöre yakın bypass kapasitörleri (0.1?F ve 10?F kombinasyonu),ferrit boncuklar veya ortak mod şok bobinleri ekleme, Pi-filtre devresi (C-L-C yapısı),topraklama ekranı, konnektör gövdesini PCB toprak düzlemine bağlama, hassas devrelerden uzak yerleşim ve ekranlı güç kablosu kullanımı. Hassas medikal, ses ve ölçüm cihazlarında özellikle kritiktir.
