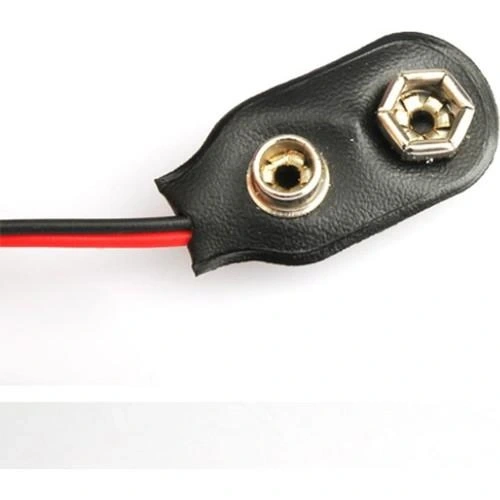

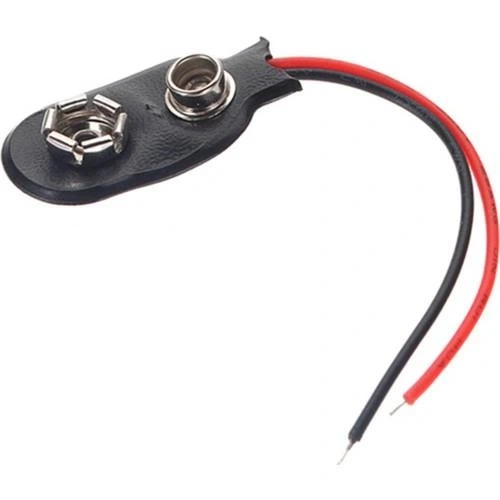

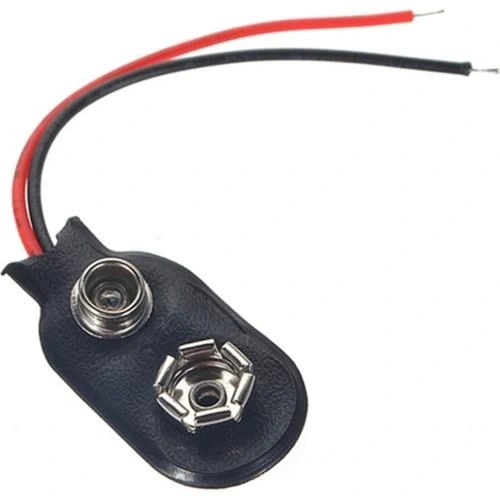

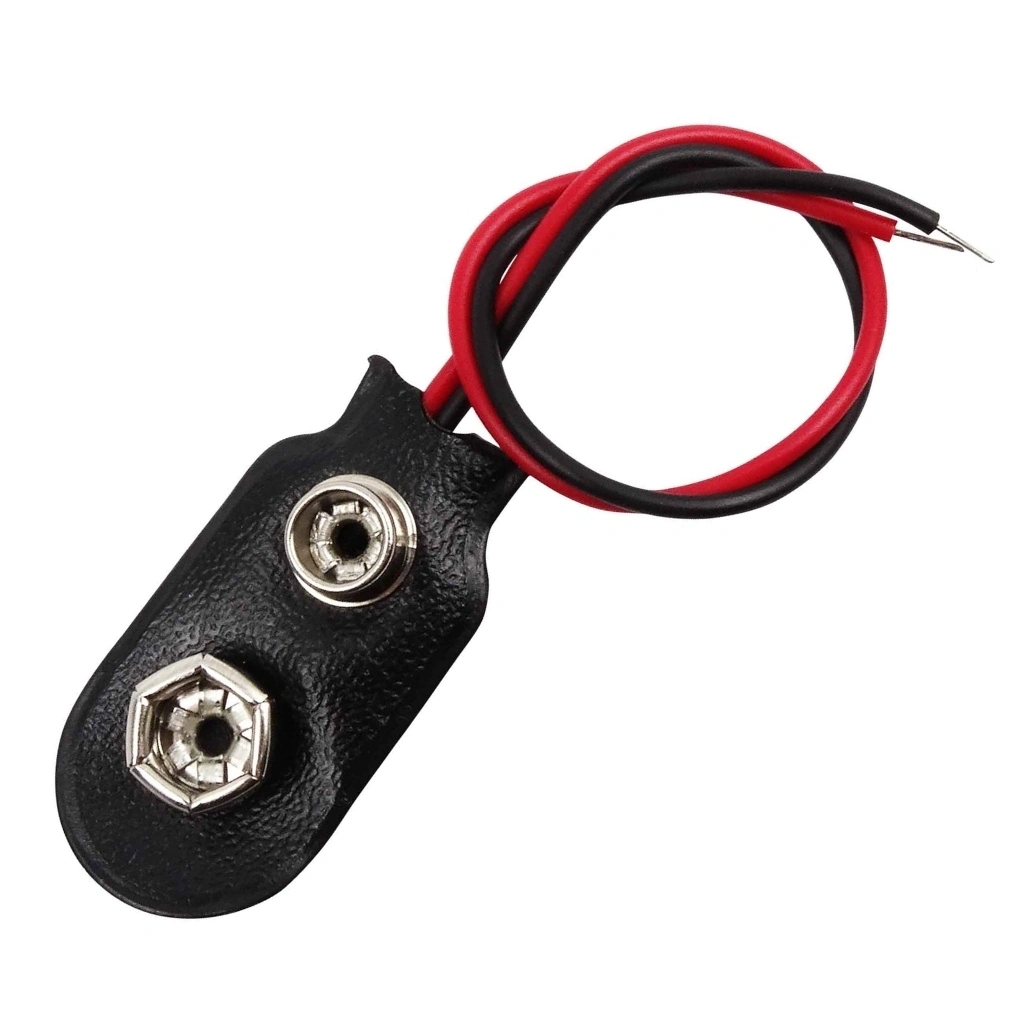

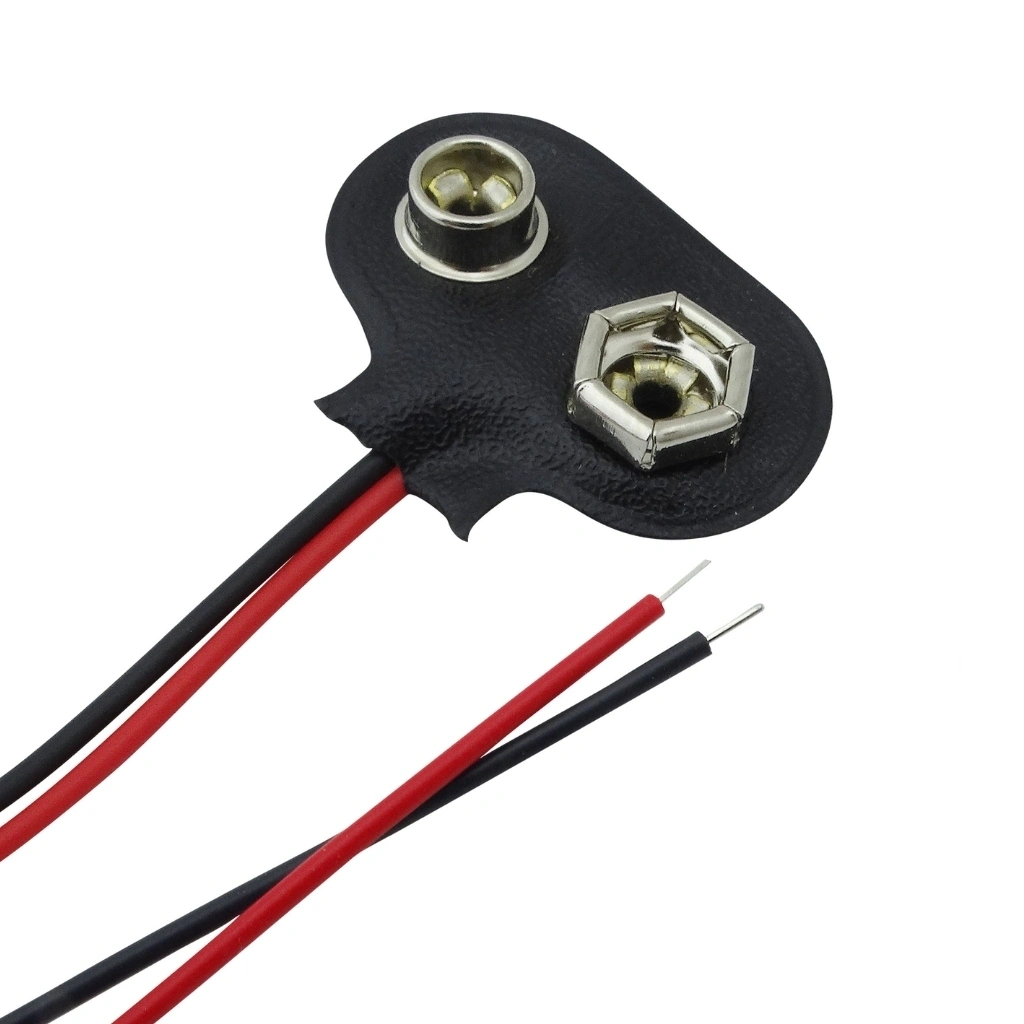

9V Pil Başlığı 9V Pil Bağlantı Aparatı
9V Pil Başlığı, standart 9V pilleri elektronik devrelerinize bağlamak için tasarlanmış temel bir konnektördür. Açık uçlu kablo tasarımı ile elektronik projelerinizde esneklik sağlar. Sağlam yapısı ve güvenilir bağlantı terminalleri sayesinde pil ile devre arasında güvenli bir güç aktarımı sunar.
Pozitif ve negatif kutupların renk kodlu kablo sistemi ile kolayca tanımlanabildiği bu pil başlığı, elektronik projelerin vazgeçilmez bir parçasıdır. Elektronik komponentler arasında temel bir eleman olan bu bağlantı aparatı, breadboard projelerinden PCB tasarımlarına kadar geniş bir kullanım alanına sahiptir.
Çeşitli devre bağlantılarına uygun açık uçlu tasarımı, bağlantı esnekliği sağlar. Konnektör ailesinin pratik bir üyesi olan bu pil başlığı, power giriş konnektörleri ile birlikte kullanılarak farklı güç ihtiyaçlarına uygun çözümler üretilmesini sağlar.
Teknik Özellikler
9V Pil Başlığı 9V Pil Bağlantı Aparatı ürününün detaylı teknik özellikleri aşağıda listelenmiştir.
- Uyumlu Pil: Standart 9V pil (PP3/6LR61)
- Konnektör Tipi: Pil klipsi
- Kablo Uç Tipi: Açık uç (tinli)
- Kablo Uzunluğu: Yaklaşık 15cm
- Kablo Tipi: 24 AWG, esnek
- Kablo Renk Kodlaması: Kırmızı (+). Siyah (-)
- Akım Kapasitesi: 1A (maks.)
- Voltaj Derecesi: 12V DC (maks.)
- Klips Malzemesi: Dayanıklı plastik
- Kontak Malzemesi: Nikel kaplı metal
- İletken Malzemesi: Bakır
- İzolasyon Direnci: >100MΩ
- Kontak Direnci:<30mΩ
- Çalışma Sıcaklığı: -10°C ile +50°C arası
- Ağırlık: Yaklaşık 5g
- RoHS Uyumluluğu: Evet
Kullanım Alanları
9V Pil Başlığı 9V Pil Bağlantı Aparatı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Elektronik Devreler
- Breadboard projeleri
- Prototip devreleri
- Mikrodenetleyici beslemeleri
- Arduino projeleri
- Deney ve test devreleri
Hobi ve DIY Uygulamaları
- Elektronik oyuncak modifikasyonları
- LED projeleri
- Sensör uygulamaları
- Robot projeleri
- STEM eğitim kitleri
Endüstriyel ve Ticari Kullanım
- Taşınabilir test cihazları
- Uzaktan kumanda devreleri
- Pil ömür testleri
- Geçici güç çözümleri
- Düşük güçlü kablosuz sensörler
Avantajlar ve Özellikler
9V Pil Başlığı 9V Pil Bağlantı Aparatı'nın sağladığı avantajlar ve öne çıkan özellikleri.
- Evrensel Uyumluluk: Tüm standart 9V pillerle çalışma
- Açık Uçlu Tasarım: Çeşitli bağlantı seçenekleri
- Renk Kodlu Kablolar: Kolay polarite tanımlama
- Sağlam Yapı: Dayanıklı plastik klips
- Güvenli Kontak: Sıkı tutuş ve güvenilir bağlantı
- Kompakt Boyut: Minimum alan kullanımı
- Hafif Tasarım: Taşınabilir projelere uygun
- Kolay Kurulum: Hızlı bağlantı imkanı
- Çeşitli Bağlantılara Uygunluk: Lehim, terminal, klemens veya krokodil klips ile kullanım
- Ekonomik Çözüm: Uygun fiyatlı güç bağlantısı
Kurulum ve Kullanım
9V Pil Başlığı 9V Pil Bağlantı Aparatı'nın kurulumu ve kullanımı hakkında bilgiler.
İpucu: Açık uçlu kabloları bağlarken polariteyi doğru eşleştirdiğinizden emin olun, aksi halde devreniz zarar görebilir.
Pil Bağlantısı:
- 9V pili, terminalleri pil klipsindeki metal kontaklarla eşleşecek şekilde yerleştirin
- Pilin tam olarak oturduğundan emin olun
- Terminallerin temiz ve kuru olduğundan emin olun
- Bağlandığında pilin sıkıca tutulduğunu kontrol edin
- Kullanmadığınız zamanlarda pili klipsten çıkarın
Devre Bağlantısı:
- Breadboard Bağlantısı: Kablo uçlarını doğrudan breadboard deliklerine yerleştirin
- Lehim Bağlantısı: Kablo uçlarını ilgili devreye lehimleyin
- Terminal Bloğu: Açık uçları terminal bloklarına sabitleyin
- Krokodil Klips: Klipslerle geçici bağlantılar yapın
- Konektör Ekleme: İhtiyaç duyulursa uçlara farklı konektörler takılabilir
Güvenlik Önlemleri:
- Kısa devre oluşturmamaya dikkat edin
- Pili doğru polaritede bağladığınızdan emin olun
- Açık uçların birbirine temas etmemesine dikkat edin
- Bitmiş pilleri uygun şekilde bertaraf edin
- Nemli ortamlarda kullanmayın
Sorun Giderme ve İpuçları
9V Pil Başlığı 9V Pil Bağlantı Aparatı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gevşek Bağlantı: Pil klipsi kontaklarını hafifçe bükün
- Güç İletim Sorunu: Pil voltajını ölçün, 7V'un altındaysa değiştirin
- Korozyon Sorunu: Terminalleri alkollü bez ile temizleyin
- Kopuk Kablo: Kabloyu keserek yeniden bağlayın veya yenisiyle değiştirin
- Düşük Akım: Pil kapasitesini kontrol edin, gerekirse yeni pil kullanın
Verimli Kullanım İpuçları
- Kullanmadığınızda pili çıkararak pil ömrünü uzatın
- Açık kabloları kısa devreden korumak için izole edin
- Yüksek kaliteli alkalin piller kullanın
- Proje sık kullanılacaksa şarj edilebilir 9V piller düşünün
- Terminal bağlantılarını periyodik olarak kontrol edin
Uzatma ve Modifikasyon İpuçları
- Kablo uzunluğunu artırmak için uygun kesitte kablo eki yapın
- Konnektör eklemek isterseniz polariteye dikkat edin
- Çoklu pil kullanımı için seri/paralel bağlantılara dikkat edin
- Sabit montaj için kablolara strain relief ekleyin
- Açma/kapama anahtarı eklemek için kırmızı (pozitif) hattı kesin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Çeşitli bağlantı ihtiyaçlarınız için farklı tip ve boyutlarda konnektörler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç elektroniği ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
9V pil başlığının kablo uçları nasıl bağlanır?
Kırmızı kablo pozitif (+), siyah kablo negatif (-) devreye bağlanır. Breadboard, lehimleme veya terminal bloğu bağlantıları yapılabilir.
9V pil ne kadar akım sağlayabilir?
Tipik bir 9V alkali pil 500-600 mAh kapasiteye sahiptir. Kısa süreli olarak 1A'e kadar akım çekebilir, ancak sürekli çekiş için 50-100mA idealdir.
9V pil başlığını nasıl lehimlerim?
Kablo uçlarını soyun, kalaylayın ve lehimlenecek noktaya yerleştirin. Temiz ve sağlam bağlantı için 30-40W havya kullanın.
Pil klipsi gevşekse ne yapmalıyım?
Metal terminalleri hafifçe içeri doğru bükün. Bu işlem sıkı bir kontak sağlayacaktır. Aşırı bükmekten kaçının, kırılabilir.
Şarj edilebilir 9V pil kullanabilir miyim?
Evet, şarj edilebilir 9V piller kullanılabilir. Ancak bunların nominal voltajı genellikle 8.4V olduğunu ve kapasitelerinin alkali pillerden düşük olduğunu unutmayın.
9V pil başlığına nasıl anahtar eklerim?
Kırmızı (pozitif) kabloyu kesin, iki uç arasına anahtar bağlayın. Açık/kapalı kontrolü sağlamak için en kolay yöntemdir.
Pil başlığının kablosunu nasıl uzatabilirim?
Ek kablo parçaları lehimleyerek uzatabilirsiniz. Lehim noktalarını izole etmek için makaron veya izolasyon bandı kullanmayı unutmayın.
Pil terminalleri paslanırsa ne yapmalıyım?
İzopropil alkol ve pamuklu çubukla terminalleri temizleyin. Aşırı paslanma durumunda ince zımpara kağıdı kullanın, sonra tekrar alkol ile temizleyin.
