Montaj Kabloları - Elektronik Projeleriniz İçin Güvenilir Bağlantı Çözümleri

Kablo Çeşitleri kategorimizin önemli bir alt kategorisi olan Montaj Kabloları, elektronik projelerin temel yapı taşlarından biridir. Bu kablolar, devre kartları, breadboardlar ve çeşitli elektronik komponentler arasında güvenilir elektriksel bağlantılar oluşturmak için tasarlanmıştır.

Voltaj.Net olarak sunduğumuz montaj kabloları, elektronik devrelerin düzgün çalışması için gerekli olan yüksek kaliteli iletkenlik, uygun yalıtım ve dayanıklılık özelliklerine sahiptir. Tek damarlı (solid) ve çok damarlı (stranded) yapıda, farklı AWG değerlerinde ve çeşitli renklerde geniş bir ürün yelpazesi sunuyoruz.

İster hobici bir elektronik meraklısı, ister profesyonel bir mühendis olun, kategorimizde breadboard projelerinden PCB montajlarına, prototip geliştirmeden endüstriyel uygulamalara kadar her tür montaj ihtiyacınız için ideal kabloları bulabilirsiniz.

Tüm ürünlerimiz, elektronik projelerinizde güvenli ve güvenilir bağlantılar sağlamak için yüksek kalite standartlarına göre üretilmiştir.

---

Montaj Kablosu Teknolojisi ve Temel Bilgiler

Montaj kabloları, elektronik devrelerin içindeki bağlantıları sağlayan, genellikle PVC, PTFE veya silikon gibi malzemelerle yalıtılmış bakır iletkenlerdir. Bu kablolar, elektronik komponentleri birbirine bağlamak, devre kartları üzerinde yollar oluşturmak ve prototip geliştirme süreçlerinde test bağlantıları yapmak için kullanılır.

Montaj Kablosu Yapısı ve Bileşenleri:

• İletken Malzeme: Çoğunlukla saf bakır veya kalay kaplı bakır kullanılır. Bakır, yüksek iletkenliği ve esnekliği sayesinde ideal bir seçimdir. Kalay kaplama, oksidasyonu önler ve lehimlenebilirliği artırır.
• Yalıtım Malzemesi: PVC (Polivinil Klorür), PTFE (Politetrafloroetilen/Teflon), PE (Polietilen) veya silikon gibi malzemeler kullanılır. Her birinin farklı sıcaklık dayanımı, esneklik ve elektriksel özellikleri vardır.
• AWG (American Wire Gauge): Kablo kalınlığını belirten standart ölçü birimidir. Küçük AWG değeri, daha kalın kablo anlamına gelir. Elektronik montajlarda genellikle 18-30 AWG arası kablolar kullanılır.

Montaj Kablosu Türleri:

• Tek Damarlı (Solid Core): Tek bir kalın bakır telden oluşur. Şekil verme ve tutma özelliği iyidir, breadboard'lara ve terminal bloklarına kolay takılır. Sabit montajlar için idealdir ancak sürekli bükülmeye dayanıklı değildir.
• Çok Damarlı (Stranded): Çok sayıda ince bakır telin bir araya getirilmesiyle oluşur. Daha esnektir ve tekrarlayan bükülmelere dayanıklıdır. Hareketli parçalara bağlantılar için ve sık manipüle edilen devrelerde tercih edilir.
• Ribbon (Şerit) Kablo: Yan yana dizilmiş ve birbirine paralel olarak yalıtılmış birden çok iletken içerir. Genellikle IDC (Insulation Displacement Connector) ile kullanılır ve çoklu paralel bağlantılar için idealdir.
• Hook-up Wire: Genel amaçlı, tekli iletkenli montaj kablosudur. PVC yalıtımlı olanlar en yaygındır ve çeşitli elektronik uygulamalarda kullanılır.
• Wrapping Wire: Wire wrapping tekniği için özel üretilmiş, ince ve sert yapıda kablolardır. Lehimsiz bağlantı yapmak için terminal pimleri etrafına sıkıca sarılır.

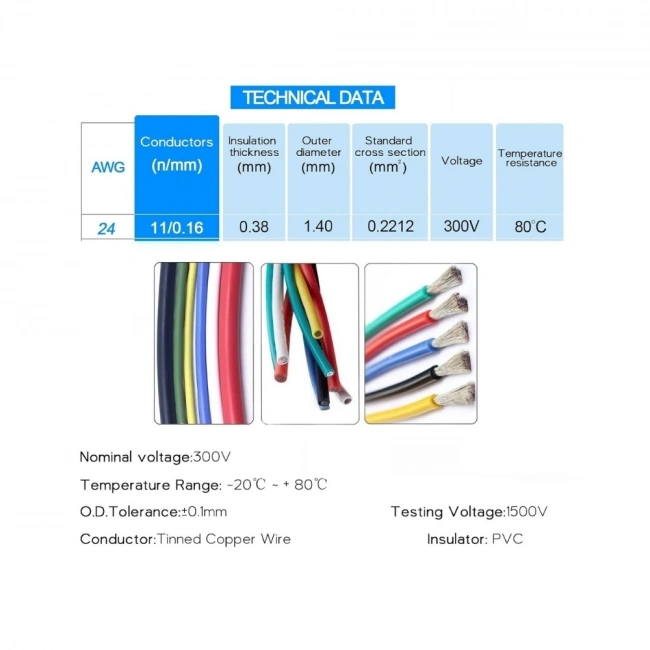

Montaj Kablosu Teknik Özellikleri:

• Akım Taşıma Kapasitesi: Kablonun güvenle taşıyabileceği maksimum akım, AWG değerine bağlıdır. Örneğin, 22 AWG kablo yaklaşık 1-3 amper, 18 AWG kablo ise 5-7 amper taşıyabilir.
• Voltaj Değeri: Yalıtımın dayanabileceği maksimum voltaj. Standart PVC yalıtımlı montaj kabloları genellikle 300-600V arası değerlere sahiptir.
• Sıcaklık Dayanımı: Kablonun güvenle çalışabileceği sıcaklık aralığı, yalıtım malzemesine bağlıdır:
  • PVC: Tipik olarak -20°C ile +80°C arası
  • PTFE (Teflon): -70°C ile +200°C arası
  • Silikon: -60°C ile +180°C arası
• Lehimlenebilirlik: Kablonun lehim ile bağlantı kurma kolaylığı. Kalay kaplı bakır teller daha kolay lehimlenir ve oksidasyona karşı daha dirençlidir.
• Renk Kodlaması: Montaj kabloları, devre fonksiyonlarını veya voltaj seviyelerini belirtmek için çeşitli renklerde üretilir. Standart renk kodları devrelerde kolay tanımlama sağlar.

Montaj Kablosu Yalıtım Malzemeleri ve Özellikleri:

• PVC (Polivinil Klorür): En yaygın ve ekonomik yalıtım malzemesi. Orta düzeyde esneklik ve sıcaklık dayanımı sunar. Çeşitli renklerde üretilebilir.
• PTFE (Teflon): Yüksek sıcaklık dayanımı, mükemmel elektriksel yalıtım özellikleri ve kimyasallara karşı direnç sunar. Lehimleme sırasında erimez.
• Silikon: Üstün esneklik ve iyi sıcaklık dayanımı sağlar. Titreşimli ortamlarda ve sık bükülme gerektiren uygulamalarda idealdir.
• PE (Polietilen): İyi elektriksel yalıtım özellikleri ve neme karşı direnç sunar. Yüksek frekans uygulamalarında tercih edilir.

AWG Değerleri ve Kullanım Alanları:

• 18-20 AWG: Yüksek akım gerektiren bağlantılar, güç dağıtımı, motor bağlantıları
• 22-24 AWG: Genel amaçlı elektronik bağlantılar, orta seviye akım taşıma
• 26-28 AWG: Sinyal hatları, düşük akım uygulamaları, sınırlı alan gerektiren montajlar
• 30 AWG ve üstü: Hassas elektronik, wire wrapping, çok küçük PCB'ler ve mikroelektronik uygulamalar

Montaj Kablosu Seçiminde Dikkat Edilecek Faktörler:

• Uygulama Tipi: Sabit montaj için tek damarlı, hareketli bağlantılar için çok damarlı kablolar
• Akım Gereksinimleri: Taşınacak maksimum akıma uygun AWG değeri
• Ortam Koşulları: Çalışma sıcaklığı, nem, kimyasallara maruz kalma gibi faktörler
• Fiziksel Kısıtlamalar: Montaj alanı, bükülme yarıçapı, kablo uzunluğu gereksinimleri
• Elektriksel Gereksinimler: Voltaj değeri, empedans, kapasitans, sinyal bütünlüğü ihtiyaçları

---

Montaj Kablosu Türleri ve Kullanım Alanları

Montaj kabloları, çeşitli elektronik projelerde ve uygulamalarda farklı ihtiyaçlara cevap verecek şekilde çeşitli tiplerde üretilir. Her kablo tipi, belirli avantajlar sunar ve spesifik uygulamalar için optimize edilmiştir. İşte farklı montaj kablosu türleri ve bunların ideal kullanım alanları:

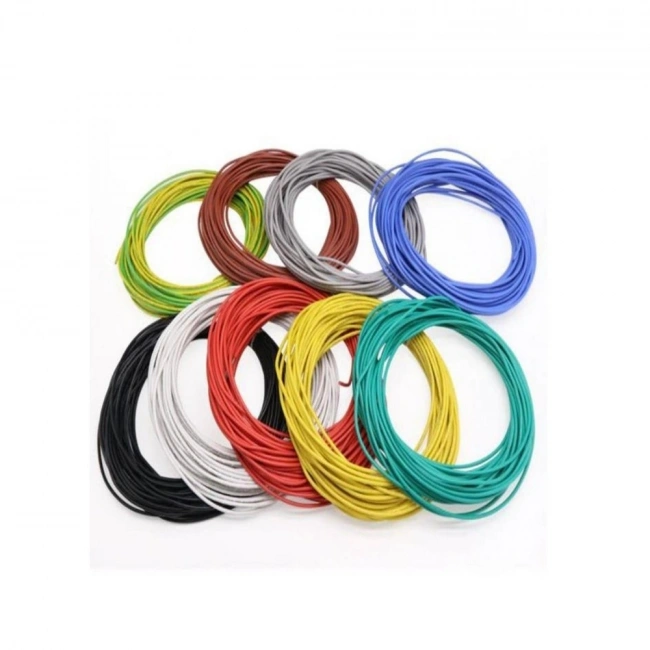

Tek Damarlı (Solid Core) Montaj Kabloları:

• Yapısı: Tek bir katı bakır tel ve etrafındaki yalıtım malzemesinden oluşur.
• Avantajları: Şekil verilebilir ve verilen şekli korur, breadboard ve delikli PCB'lere kolay takılır, güvenilir bağlantı sağlar.
• Kullanım Alanları:
  • Breadboard projeleri ve prototipler
  • Delikli PCB montajları
  • Uzun süre sabit kalacak bağlantılar
  • Terminal blokları ve bağlantı kutuları
  • Point-to-point kablolama
• Tipik AWG Değerleri: 20-24 AWG (breadboard için), 22-30 AWG (PCB montajı için)

Çok Damarlı (Stranded) Montaj Kabloları:

• Yapısı: Birden çok ince bakır telin bir araya getirilmesi ve etrafının yalıtım malzemesiyle kaplanmasıyla oluşur.
• Avantajları: Yüksek esneklik, tekrarlayan bükülmelere dayanıklılık, titreşim direnci, daha iyi akım taşıma kapasitesi.
• Kullanım Alanları:
  • Hareketli parçalara bağlantılar
  • Sık değiştirilen veya manipüle edilen devreler
  • Vibrasyon olan ortamlardaki montajlar
  • Panel kapakları ve hareketli kapılar gibi esnek bağlantı gerektiren alanlar
  • Kablo demetleri ve harnesler
• Tipik AWG Değerleri: 18-26 AWG

PTFE (Teflon) Yalıtımlı Montaj Kabloları:

• Yapısı: Bakır iletken üzerine PTFE (Politetrafloroetilen) yalıtım kaplaması yapılmıştır.
• Avantajları: Üstün sıcaklık dayanımı (-70°C ile +200°C arası), mükemmel kimyasal direnç, düşük sürtünme katsayısı, yüksek voltaj dayanımı.
• Kullanım Alanları:
  • Yüksek sıcaklık ortamları
  • Lehimleme işlemi sırasında doğrudan temas eden alanlar
  • Kimyasal maddelere maruz kalan ortamlar
  • Uzay ve havacılık uygulamaları
  • Askeri ve endüstriyel ekipmanlar
• Tipik AWG Değerleri: 18-30 AWG

Silikon Kaplı Montaj Kabloları:

• Yapısı: Çok damarlı bakır iletken üzerine silikon yalıtım kaplaması yapılmıştır.
• Avantajları: Üstün esneklik, geniş sıcaklık aralığı (-60°C ile +180°C), mükemmel darbe ve titreşim dayanımı, suya ve neme karşı direnç.
• Kullanım Alanları:
  • Robot projeleri ve hareketli sistemler
  • Yüksek esneklik gerektiren uygulamalar
  • Sıcaklık değişimlerinin yoğun olduğu ortamlar
  • RC (Uzaktan Kumandalı) modeller
  • Batarya bağlantıları ve güç sistemleri
• Tipik AWG Değerleri: 12-28 AWG

Ribbon (Şerit) Kablolar:

• Yapısı: Yan yana dizilmiş, paralel ve düz bir şekilde birbirine tutturulmuş çoklu iletkenlerden oluşur.
• Avantajları: Çoklu paralel bağlantı, kolay renk kodlaması, düzenli kablolama, IDC konektörlerle kolay bağlantı.
• Kullanım Alanları:
  • IDC konektörler ve ribbon kablo soketleri
  • Bilgisayar ve elektronik cihazların iç kablolaması
  • Çok sayıda paralel sinyal hattı gerektiren uygulamalar
  • Veri yolları ve bus sistemleri
  • Düz ve düzenli kablolama gerektiren dar alanlar
• Tipik İletken Sayısı: 6, 10, 14, 16, 20, 26, 34, 40, 50, 64 iletken
• Tipik AWG Değeri: 28 AWG

Kalay Kaplı Bakır Montaj Kabloları:

• Yapısı: Bakır iletken üzerine kalay kaplama yapılmış ve yalıtım malzemesiyle izole edilmiştir.
• Avantajları: Kolay lehimlenebilirlik, oksidasyona karşı direnç, uzun süreli depolama sonrası bile iyi lehim kabiliyeti.
• Kullanım Alanları:
  • PCB montajları ve lehim gerektiren bağlantılar
  • Uzun süre depolanacak elektronik komponentler
  • Hassas elektronik devreler
  • Profesyonel elektronik üretimi
• Tipik AWG Değerleri: 20-30 AWG

Kynar® Wire (Wire Wrapping Kablosu):

• Yapısı: Tek damarlı, sert, genellikle kalay kaplı bakır tel üzerine PVDF (Poliviniliden Florür) kaplama.
• Avantajları: Yüksek sertlik, mükemmel lehimlenebilirlik, ince çap, yüksek izolasyon direnci.
• Kullanım Alanları:
  • Wire wrapping tekniği (tellerin terminal pimleri etrafına sarılması)
  • Çok sınırlı alanlarda hassas kablolama
  • Prototip geliştirme ve test devreleri
  • Küçük modifikasyon ve onarım işlemleri
• Tipik AWG Değerleri: 28-30 AWG

Ekranlı Montaj Kabloları:

• Yapısı: İletken, yalıtım ve etrafında metal örgü veya folyo ekranlama bulunan kablolardır.
• Avantajları: Elektromanyetik girişime (EMI) karşı koruma, daha temiz sinyal iletimi, çapraz konuşma (crosstalk) azaltma.
• Kullanım Alanları:
  • Hassas analog devreler
  • Düşük seviyeli sinyal iletimi
  • Yüksek frekanslı uygulamalar
  • Gürültülü ortamlardaki montajlar
  • Ses ve enstrümantasyon devreleri
• Tipik AWG Değerleri: 20-28 AWG

UL Sertifikalı Montaj Kabloları:

• Yapısı: UL (Underwriters Laboratories) standartlarına uygun üretilmiş montaj kablolarıdır.
• Avantajları: Güvenlik standartlarına uygunluk, kalite güvencesi, endüstriyel ve ticari uygulamalar için onay.
• Kullanım Alanları:
  • Ticari elektronik ürünler
  • Endüstriyel kontrol sistemleri
  • Sertifikasyon gerektiren uygulamalar
  • İhracat amaçlı elektronik ürünler
• Tipik UL Sınıflandırmaları: UL 1007, UL 1015, UL 1061, UL 1430

Farklı Uygulamalar İçin Montaj Kablosu Seçim Rehberi:

• Breadboard Projeleri: 22-24 AWG tek damarlı kablolar idealdir. Kalın kablolar breadboard deliklerine zarar verebilir, çok ince kablolar ise iyi temas sağlamayabilir.
• PCB Montajı: PCB delik boyutuna göre 22-30 AWG tek damarlı kablolar. Kalay kaplı bakır teller lehimleme için en uygun seçimdir.
• Güç Dağıtımı: Akım gereksinimine göre 18-22 AWG çok damarlı kablolar. Yüksek akım için düşük AWG değerli (daha kalın) kablolar tercih edilmelidir.
• Sinyal Hatları: 24-28 AWG kablolar çoğu sinyal uygulaması için uygundur. Hassas analog sinyaller için ekranlı kablolar düşünülmelidir.
• Yüksek Sıcaklık Ortamları: PTFE (Teflon) yalıtımlı kablolar 200°C'ye kadar dayanabilir. Silikon kablolar da 180°C'ye kadar alternatif sağlar.
• Hareketli Sistemler: Çok damarlı silikon kaplı kablolar, esneklik ve tekrarlayan bükülmelere dayanıklılık sunar.

---

Montaj Kablosu Seçimi ve Satın Alma Rehberi

Doğru montaj kablosu seçimi, elektronik projelerinizin başarısı, güvenliği ve uzun ömürlü olması için kritik öneme sahiptir. Aşağıda, ihtiyacınıza en uygun montaj kablosunu seçmenize ve satın almanıza yardımcı olacak bir rehber bulabilirsiniz:

Montaj Kablosu Seçiminde Temel Kriterler:

• Kablo Tipi (Tek Damarlı vs. Çok Damarlı): Sabit montajlar için tek damarlı, hareketli veya sık manipüle edilen bağlantılar için çok damarlı kablolar tercih edin.
• AWG Değeri (Kablo Kalınlığı): Taşınacak akım miktarına ve fiziksel montaj gereksinimlerine göre seçin. Küçük AWG değeri = daha kalın kablo = daha yüksek akım kapasitesi.
• Yalıtım Malzemesi: Çalışma ortamının sıcaklık, nem ve kimyasal koşullarına göre uygun yalıtım malzemesi seçin (PVC, PTFE, Silikon, PE vb.).
• Voltaj Değeri: Kablonun kullanılacağı devrenin maksimum voltajına uygun yalıtım kapasitesine sahip olduğundan emin olun.
• Renk: Devre fonksiyonlarını belirtmek ve hata ayıklamayı kolaylaştırmak için renk kodlaması düşünün. Tipik olarak kırmızı: güç (+), siyah: toprak (-), diğer renkler: sinyal hatları.

Spesifik Uygulamalar İçin Kablo Seçimi:

• Breadboard Projeleri: 22-24 AWG tek damarlı, PVC yalıtımlı kablolar. Sert yapıları sayesinde breadboard deliklerine kolayca takılır ve şekil verilebilir.
• PCB Lehimleme: 22-28 AWG, kalay kaplı tek damarlı kablolar. Lehimlenebilirlik ve PCB delik boyutlarına uyumluluk önemlidir.
• Hassas Elektronik: 26-30 AWG ince kablolar, hassas devreler ve sınırlı alan olan uygulamalar için uygundur.
• Güç Dağıtımı: 18-22 AWG düşük dirençli kablolar. Voltaj düşümünü minimize etmek için mesafeye ve akıma göre seçim yapın.
• Yüksek Frekans Devreleri: Ekranlı kablolar veya düşük dielektrik kayıplı özel yalıtımlı kablolar (PTFE gibi) tercih edin.
• Robotik ve Hareketli Sistemler: Çok damarlı, silikon yalıtımlı esnek kablolar en uygun seçimdir.

Kalite Göstergeleri ve Standartlar:

• UL Sertifikası: Underwriters Laboratories tarafından test edilmiş ve güvenlik standartlarına uygun bulunmuş ürünleri gösterir.
• AWM (Appliance Wiring Material) Derecelendirmesi: Kablonun kullanım amacını ve koşullarını tanımlayan standart kodları içerir.
• RoHS Uyumluluğu: Zararlı maddelerin kullanımının kısıtlanmasıyla ilgili direktiflere uygunluğu gösterir.
• İletken Saflığı: Yüksek saflıkta bakır (>99.9% saf) daha iyi iletkenlik ve daha düşük direnç sağlar.
• Yalıtım Kalınlığı ve Tutarlılığı: Kaliteli kablolarda yalıtım kalınlığı tutarlıdır ve zayıf noktalar içermez.

Montaj Kablosu Alırken Dikkat Edilecek Hususlar:

• Uzunluk ve Miktar: İhtiyacınıza göre yeterli uzunlukta ve miktarda kablo alın. Büyük projelerde makara halinde almak daha ekonomik olabilir.
• Çoklu Renk Setleri: Farklı fonksiyonları kodlamak için çeşitli renklerde kablo içeren setler pratiktir.
• Teknik Özelliklerin Netliği: AWG değeri, yalıtım malzemesi, voltaj değeri gibi teknik özelliklerin ürün açıklamasında açıkça belirtildiğinden emin olun.
• Paketleme ve Depolama: Kablolar düzgün paketlenmiş olmalı, uzun süreli depolama için uygun koşullar sağlanmalıdır.
• Fiyat-Performans Dengesi: En ucuz seçenek her zaman en ekonomik olmayabilir. Kaliteli kablolar daha güvenilir bağlantılar ve daha uzun ömür sunar.

Montaj Kablosu Miktarı Hesaplama:

• Proje Analizi: Projenizde kaç bağlantı yapacağınızı ve ortalama bağlantı uzunluğunu belirleyin.
• Tolerans Payı: Hesapladığınız miktara %20-30 ekleyin. Hatalar, yeniden yapılan bağlantılar ve gelecekteki genişletmeler için bu pay önemlidir.
• Çoklu AWG ve Renk İhtiyaçları: Farklı devre bölümleri için farklı kalınlıkta ve renkte kablolar gerekebileceğini unutmayın.

Maliyet Optimizasyonu:

• Toplu Alım: Düzenli olarak kullandığınız kabloları daha büyük miktarlarda almak birim fiyatı düşürebilir.
• Kit ve Setler: Farklı renk ve tiplerde kablo içeren setler, tek tek almaktan daha ekonomik olabilir.
• Kalite-Fiyat Dengesi: Kritik uygulamalar için yüksek kaliteli kablolar tercih edin, genel amaçlı kullanımlar için daha ekonomik seçenekler düşünülebilir.

Saklama ve Organizasyon:

• Kablo Makaraları: Kullanılmayan kabloları orijinal makaralarında veya kablo organizatörlerinde saklayın.
• Etiketleme: Farklı AWG değerlerindeki ve özel amaçlı kabloları etiketleyerek karışmasını önleyin.
• Uygun Koşullar: Kabloları aşırı sıcak, nemli veya doğrudan güneş ışığı alan yerlerden uzak tutun.

Yaygın Problemler ve Çözümleri:

• Breadboard'a Zor Giren Kablolar: Çok kalın (düşük AWG) kablolar kullanmayın. 22-24 AWG ideal bir seçimdir.
• Kırılgan Kablolar: Çok damarlı kablolar, tek damarlı kablolara göre tekrarlayan bükülmelere karşı daha dayanıklıdır.
• Lehimleme Zorlukları: Kalay kaplı bakır teller daha kolay lehimlenir. Lehimlemeden önce kabloların temiz olduğundan emin olun.
• Renk Karışıklığı: Tutarlı bir renk kodlama sistemi kullanın ve gerekirse kablo etiketleri veya işaretleyiciler ekleyin.

Voltaj.Net olarak sunduğumuz geniş montaj kablosu çeşitlerimiz arasından, projelerinize en uygun kabloları seçmenize yardımcı olmaktan mutluluk duyarız. Kaliteli malzemeler, doğru teknik özellikler ve uygun fiyatlarla elektronik projelerinizi güvenle gerçekleştirebilirsiniz.

---

Montaj Kablosu Kullanımı ve Bakımı

Montaj kablolarının doğru kullanımı ve düzenli bakımı, elektronik projelerinizin güvenilirliğini artırır ve kabloların ömrünü uzatır. İşte montaj kablolarınızı en iyi şekilde kullanmak ve bakımını yapmak için pratik bilgiler:

Doğru Montaj Teknikleri:

• Breadboard Bağlantıları: Kabloları breadboard deliklerine dik olarak ve tam yerleştirin. Kablo uçlarını temiz ve düz kesin. Uçları yaklaşık 7-10 mm soyun, fazla soyulmuş kablolar kısa devreye neden olabilir.
• Lehimleme İşlemleri: Kabloyu lehimlemeden önce ucu temiz ve düzgün soyun. Lehim yapmadan önce kabloyu mekanik olarak sabitleyin (delikten geçirip bükün veya terminale sarın). Uygun sıcaklıkta lehim yapın, aşırı ısı yalıtıma zarar verebilir.
• Terminal Blok Bağlantıları: Kabloyu terminal vida deliğine tam olarak yerleştirin. Vidaları yeterince sıkın, ancak aşırı sıkmayın - bu, kabloyu zedeleyebilir veya terminale zarar verebilir.
• Kablo Bükme ve Yönlendirme: Tek damarlı kabloları keskin açılarla bükmeyin, bu iç iletkene zarar verebilir. Kabloları minimum bükülme yarıçapı ile yönlendirin (genellikle kablo çapının 6-10 katı).
• Kablo Demetleme: Birbirine paralel giden kabloları düzenli bir şekilde demetleyin. Kablo bağları, spiral kılıflar veya örgülü kılıflar kullanabilirsiniz. Bağları aşırı sıkmayın.

Kablo Hazırlama Teknikleri:

• Doğru Soyma: Kaliteli bir kablo soyucusu kullanın. Manuel bıçak kullanıyorsanız, iletkene zarar vermemeye dikkat edin. Yalıtımı tamamen çıkarın, ancak iletkende kesik veya çentik oluşturmayın.
• Uç Hazırlama: Çok damarlı kabloların uçlarını kalay ile lehimleyerek (tinning) daha düzenli ve kolay bağlantı yapılmasını sağlayabilirsiniz. Bu aynı zamanda oksidasyonu da önler.
• Doğru Uzunluk: Kabloları ihtiyaçtan biraz daha uzun kesin. Çok kısa kablolar gerilime ve bağlantı sorunlarına neden olabilir, çok uzun kablolar ise karmaşaya yol açar.
• Renk Kodlama: Standart renk kodlarını takip edin: Kırmızı (+), siyah (-), diğer renkler sinyal hatları için. Tutarlı renk kodlaması, hata ayıklamayı kolaylaştırır.

Montaj Kablosu Bakımı:

• Düzenli İnceleme: Kabloları düzenli olarak hasar, aşınma veya yalıtım bozulması açısından kontrol edin. Özellikle bükülme noktalarına ve konnektör bağlantılarına dikkat edin.
• Temiz Tutma: Kabloları ve bağlantı noktalarını toz, kir ve nemden koruyun. Gerekirse kuru, tüy bırakmayan bir bezle veya basınçlı hava ile temizleyin.
• Oksidasyonu Önleme: Bakır teller zamanla oksitlenir. Açıkta kalan bakır telleri kalay ile lehimleyerek veya uygun konektörler kullanarak koruyun.
• Nem Kontrolü: Montaj kablolarını nemli ortamlardan koruyun. Nem, korozyona ve yalıtım bozulmasına neden olabilir. Gerekirse nem alıcılar kullanın.
• Gerilimsiz Saklama: Kullanılmayan kabloları gevşek sarın, sıkıca bükmeyin veya kıvırmayın. İdeal olarak orijinal makaralarında veya kablo organizatörlerinde saklayın.

Yaygın Sorunlar ve Çözümleri:

• Kırık veya Kopuk Teller: Tek damarlı kablolar, tekrarlayan bükülmelerde kırılabilir. Kırık noktayı kesip yeniden bağlantı yapın veya kabloyu değiştirin. Gelecekte çok damarlı kablolar kullanmayı düşünün.
• Zayıf Bağlantılar: Bağlantı noktalarında direnç ölçümü yaparak zayıf bağlantıları tespit edin. Lehim bağlantılarını yeniden yapın, terminal vidalarını sıkın veya konektörleri temizleyin.
• Yalıtım Hasarı: Küçük hasarlar için ısı ile daralan makaron veya elektrik bandı kullanabilirsiniz. Ciddi hasarlarda kabloyu değiştirin.
• Karışık Kablolama: Karmaşık projelerde kabloları etiketleyin veya renk kodlarını belgeleyerek karışıklığı önleyin. Kablo yönetimi için organizatörler ve kablo kanalları kullanın.
• Elektromanyetik Girişim (EMI): Hassas sinyal hatlarını güç kablolarından uzak tutun veya dik açılarla çaprazlayın. Gerekirse ekranlı kablolar kullanın ve ekranı uygun şekilde topraklayın.

Kablo Ömrünü Uzatma İpuçları:

• Kaliteli Kablo Seçimi: Başlangıçta daha kaliteli kablolar kullanmak, uzun vadede sorunları azaltır ve ömrü uzatır.
• Stres Noktalarını Azaltma: Kabloların keskin kenarlardan geçmesini önleyin. Bükülme ve gerilme noktalarında koruyucu önlemler alın.
• Uygun Akım Yükü: Kabloları nominal akım kapasitelerinin altında kullanın. Aşırı akım, ısınmaya ve yalıtımın bozulmasına neden olur.
• Çevresel Koruma: Kabloları aşırı sıcaklık, nem, UV ışını ve kimyasallardan koruyun. Zorlu ortamlarda özel kablo tipleri kullanın (PTFE, silikon vb.).
• Düzenli Kontrol ve Bakım: Periyodik kontroller yaparak sorunları erken tespit edin ve müdahale edin.

Güvenlik Önlemleri:

• Doğru Kapasite: Her zaman taşınacak akım için uygun AWG değerine sahip kablo kullanın. Yetersiz kablo kalınlığı aşırı ısınmaya neden olabilir.
• Yalıtım Bütünlüğü: Hasarlı yalıtımlı kabloları derhal değiştirin veya onarın. Açıkta kalan iletkenler kısa devre ve elektrik çarpması riski oluşturur.
• Gevşek Bağlantıları Önleme: Tüm bağlantıların sağlam olduğundan emin olun. Gevşek bağlantılar, ark oluşumuna ve aşırı ısınmaya neden olabilir.
• Güç Kaynaklarını Kapatma: Kablo bağlantıları yaparken veya değiştirirken güç kaynaklarını kapatın.
• Uygun Araçlar Kullanma: Kablo soyma, kesme ve sıkıştırma için doğru araçlar kullanın. Uygun olmayan araçlar, kablolara ve size zarar verebilir.

Montaj Kablosu Organizasyonu ve Düzeni:

• Kablo Yönetimi: Kabloları düzenli ve takip edilebilir şekilde yönlendirin. Düzenli kablolama, hata ayıklamayı kolaylaştırır ve kısa devreleri önler.
• Etiketleme ve Dokümantasyon: Karmaşık projelerde kabloları etiketleyin ve bağlantı şemalarını belgelendirin. Bu, gelecekteki bakım ve değişiklikleri kolaylaştırır.
• Kablo Gruplaması: Benzer fonksiyonlara sahip kabloları gruplandırın. Güç kabloları, sinyal hatları ve haberleşme kabloları ayrı yönlendirilebilir.
• Demetleme Teknikleri: Spiral sarıcılar, kablo kılıfları, kablo bağları veya cırt cırtlı şeritler kullanarak kabloları düzenli tutun.

Voltaj.Net olarak sunduğumuz yüksek kaliteli montaj kabloları, doğru kullanım ve bakımla uzun yıllar güvenilir hizmet verecek şekilde tasarlanmıştır. Kablo seçimi, kullanımı veya bakımıyla ilgili sorularınız için teknik destek ekibimiz her zaman yardıma hazırdır.

---

Montaj Kablosu Projeleri ve Uygulamaları

Montaj kabloları, elektronik projelerin temel yapı taşlarından biridir ve çeşitli elektronik uygulamalarda kritik roller oynar. İşte montaj kablolarını kullanarak gerçekleştirebileceğiniz proje ve uygulama örnekleri:

Arduino ve Mikrodenetleyici Projeleri:

• LED Kontrol Devreleri: Tek damarlı montaj kabloları kullanarak breadboard üzerinde LED'leri Arduino'ya bağlayın. Farklı renk kabloları kullanarak pin bağlantılarını daha anlaşılır hale getirin.
• Sensör Ağları: Çeşitli sensörleri (sıcaklık, nem, hareket, ışık) Arduino'ya bağlamak için montaj kabloları kullanın. Ekranlı kablolar, hassas analog sensörler için ideal olabilir.
• Motor Kontrol Sistemleri: Kalın kesitli montaj kablolarını kullanarak DC motorları, step motorları veya servo motorları sürücü devrelerine ve Arduino'ya bağlayın.
• Kablosuz Modül Entegrasyonu: WiFi, Bluetooth veya RF modüllerini breadboard veya PCB üzerinde mikrodenetleyicilere bağlamak için uygun uzunlukta montaj kabloları kullanın.

Elektronik Prototipleme:

• Breadboard Projeleri: Tek damarlı montaj kabloları kullanarak hızlı prototip devreler oluşturun. Renk kodlu kablolar, güç hatlarını ve sinyal yollarını kolayca takip etmenizi sağlar.
• Point-to-Point Kablolama: Delikli PCB'ler üzerinde, komponentleri tek damarlı montaj kablolarıyla birbirine bağlayarak kalıcı devreler oluşturun.
• Manhattan Stili Montaj: PCB üzerine yapıştırılan yalıtkan adacıklar arasında montaj kabloları kullanarak RF ve yüksek frekans devreleri oluşturun.
• Artırımsal Geliştirme: Mevcut devrelere yeni fonksiyonlar eklemek için ek montaj kabloları ile modifikasyonlar yapın.

Eğitim ve Öğretim Uygulamaları:

• Elektronik Eğitim Kitleri: Temel elektronik kavramlarını öğretmek için renk kodlu montaj kablolarıyla oluşturulmuş devre diyagramları ve egzersizler hazırlayın.
• STEM Projeleri: Öğrencilerin kolayca anlayabilecekleri renk kodlu kablolarla basit robotlar, alarmlar, ışık sistemleri oluşturun.
• Devre Analizi Uygulamaları: Farklı noktalara bağlanan test kabloları ile voltaj, akım ve direnç ölçümleri yapmayı öğretin.
• Harici Komponent Testleri: Sensörleri veya çeşitli elektronik komponentleri test etmek için hızlı bağlantı yapılabilecek montaj kabloları kullanın.

PCB ve Elektronik Üretim Uygulamaları:

• PCB Köprüleme ve Onarım: Hatalı PCB yollarını onarmak veya değişiklikler yapmak için montaj kabloları ile köprüler oluşturun.
• Prototipten Üretime: Breadboard üzerinde test edilmiş devreleri, montaj kabloları kullanarak delikli PCB'lere aktarın.
• Header Pinleri Arası Bağlantılar: PCB üzerindeki header blokları arasında özel montaj kabloları ile jumper bağlantıları oluşturun.
• Kart Arası Bağlantılar: Çeşitli devre kartları arasında iletişim sağlamak için uygun uzunlukta montaj kabloları kullanın.

Endüstriyel ve Hobi Elektronik Uygulamaları:

• Drone ve RC Modeller: Hafif ve esnek montaj kabloları kullanarak uçuş kontrol kartları, ESC'ler ve motorlar arasında bağlantılar oluşturun.
• Akıllı Ev Projeleri: Çeşitli sensörler, röle modülleri ve mikrodenetleyicileri birbirine bağlayarak DIY akıllı ev sistemleri oluşturun.
• Müzik Elektronik Projeleri: Ses modülleri, potansiyometreler ve kontrol arayüzleri arasında, ekranlı montaj kabloları kullanarak düşük gürültülü bağlantılar yapın.
• Ölçüm ve Test Ekipmanları: Özel ölçüm probu kabloları veya test kabloları oluşturmak için kaliteli montaj kabloları kullanın.

Pratik Montaj Kablosu Projeleri:

• DIY Jumper Kablo Seti: Farklı uzunluklarda montaj kabloları keserek ve uçlarına konektörler lehimleyerek kendi jumper kablo setinizi oluşturun.
• Özel Test Probları: Montaj kabloları ve aligator klipsler veya banana fişler kullanarak elektronik test için özel problar yapın.
• RGB LED Kontrol Paneli: Tek damarlı montaj kabloları ile breadboard üzerinde Arduino kontrollü RGB LED sistemleri oluşturun.
• DIY USB Kablo Tamiri: Bozuk USB kablolarını montaj kabloları kullanarak onarın veya özel uzunlukta USB kabloları oluşturun.
• Modüler Sensör Platformu: Çeşitli sensörleri header pinleri ve montaj kabloları ile kolayca değiştirilebilir modüler bir sistem haline getirin.

Montaj Kabloları ile Profesyonel Görünümlü Projeler Oluşturma:

• Kablo Düzenleme Teknikleri: Parallel giden kabloları düzenli şekilde demetleyin. Spiral kablo sarıcılar veya örgülü kablo kılıfları kullanarak profesyonel bir görünüm elde edin.
• Isı ile Daralan Makaron Kullanımı: Lehimli bağlantıları ve kablo eklerini ısı ile daralan makaron kullanarak koruyun ve temiz bir görünüm sağlayın.
• Özel Uzunluk ve Renk Planlaması: Projenizin boyutlarına göre tam olarak doğru uzunlukta kablolar kesin ve tutarlı renk şeması kullanın.
• Kablo Etiketleme: Karmaşık projelerde kabloları etiketleyin veya renkli işaretleyiciler kullanarak tanımlama kolaylığı sağlayın.

Montaj Kablosu Projelerinde Dikkat Edilecek Hususlar:

• Güç Yönetimi: Güç hatları için uygun kalınlıkta kablolar kullanın. Yüksek akım için düşük AWG değerli (kalın) kablolar tercih edin.
• Sinyal Bütünlüğü: Hassas analog sinyaller veya yüksek hızlı dijital sinyaller için ekranlı kablolar veya bükümlü çift kablolar kullanmayı düşünün.
• Mekanik Dayanıklılık: Hareketli parçalara bağlantılar için çok damarlı esnek kablolar kullanın ve gerilim azaltma teknikleri uygulayın.
• Elektromanyetik Uyumluluk: Hassas sinyal hatlarını güç kablolarından uzak tutun veya dik açılarla çaprazlayın. Gerekirse ekranlı kablolar kullanın.
• Termal Yönetim: Yüksek sıcaklık ortamlarında PTFE veya silikon yalıtımlı kablolar kullanın. Isı kaynaklarına yakın geçen kabloları koruyun.

Sorun Giderme ve İyileştirme:

• Kısa Devre Tespiti: Çıplak teller veya yetersiz yalıtım nedeniyle oluşan kısa devreleri multimetre ile tespit edin ve izole edin.
• Kopuk Bağlantı Kontrolü: Süreklilik testi yaparak kopuk kabloları veya zayıf bağlantıları belirleyin.
• Bağlantı Direnci Optimizasyonu: Kritik bağlantılarda direnç ölçümü yaparak yüksek dirençli bağlantıları tespit edin ve iyileştirin.
• Gürültü Azaltma: Hassas devrelerde sinyal kalitesini artırmak için kablo yönlendirmesini optimize edin ve gerekirse filtreleme ekleyin.

Voltaj.Net'in geniş montaj kablosu çeşitleri, tüm bu projeleri ve daha fazlasını gerçekleştirmenize olanak tanır. Projeleriniz için en uygun montaj kablolarını seçerek, güvenilir, verimli ve profesyonel görünümlü elektronik sistemler oluşturabilirsiniz.

---
