Zener Diyot

Zener Diyot

Zener Diyotlar, elektronik devrelerde sabit voltaj referansı sağlamak ve aşırı gerilime karşı koruma amacıyla kullanılan özel diyot türleridir. Normal diyotlardan farklı olarak, ters polarize edildiklerinde belirli bir gerilim değerinde kontrollü bir şekilde akım geçişine izin verirler. Bu özellik, voltaj regülasyonu, voltaj referansı ve gerilim sınırlama gibi çeşitli uygulamalarda faydalıdır.

Voltaj.Net olarak sunduğumuz Diyot kategorimizin önemli bir alt grubu olan Zener diyotlar, farklı gerilim değerlerinde, güç seviyelerinde ve paket türlerinde geniş bir ürün yelpazesiyle sunulmaktadır. Elektronik Komponentler yelpazemizde güvenilir voltaj regülasyonu sağlayan bu temel komponentler, elektronik projelerinizde ihtiyaç duyduğunuz kararlı voltaj kaynakları oluşturmanıza yardımcı olur.

Zener Diyot Teknolojisi ve Temel Bilgiler

Zener diyotlar, özel olarak tasarlanmış yarı iletken elemanlardır. Bu bölümde, Zener diyotların çalışma prensibi, temel özellikleri ve teknik parametreleri hakkında bilgi edinebilirsiniz.

Zener Diyot Çalışma Prensibi:

• Zener Kırılması:
  • Ters polarize edildiğinde, belirli bir voltaj değerinde (Zener voltajı) kontrollü bir kırılma meydana gelir
  • Bu kırılma, diyotun zarar görmesine neden olmaz ve diyot bu bölgede çalışmaya devam eder
  • Gerilim bu değerde sabit kalırken, akım değişebilir
• İki Farklı Kırılma Mekanizması:
  • Zener Etkisi: Düşük voltajlı Zener diyotlarda (< 5V) baskın mekanizma
  • Çığ Etkisi: Yüksek voltajlı Zener diyotlarda (> 5V) baskın mekanizma
• İleri Polarizasyon:
  • İleri yönde normal bir diyot gibi davranır (yaklaşık 0.7V düşüm)
  • Genellikle Zener diyotlar ileri yönde kullanılmaz

Temel Parametreler ve Özellikler:

• Zener Voltajı (V_Z):
  • Diyotun sabit voltaj sağladığı ters gerilim değeri
  • Tipik değerler: 1.8V, 2.4V, 3.3V, 5.1V, 6.8V, 9.1V, 12V, 15V, 24V, 36V vb.
  • Tolerans değerleri: ±%5, ±%2, ±%1 (hassasiyet sınıfına göre değişir)
• Güç Kapasitesi (P_D):
  • Diyotun sürekli olarak dağıtabileceği maksimum güç
  • Tipik değerler: 0.25W, 0.5W, 1W, 2W, 5W, 10W, 50W
  • Paket boyutu ve soğutma koşullarına bağlı olarak değişir
• Zener Direnci (r_z):
  • Zener bölgesinde çalışırken diyotun dinamik direnci
  • Düşük olması, daha iyi gerilim regülasyonu sağlar
  • Zener voltajı ve test akımına bağlı olarak değişir
• Maksimum Zener Akımı (I_ZM):
  • Diyotun hasar görmeden taşıyabileceği maksimum sürekli akım
  • Güç sınırlaması ile belirlenir: I_ZM = P_D / V_Z
• Minimum Zener Akımı (I_ZK):
  • Zener etkisinin başlaması için gereken minimum akım
  • Bu değerin altında voltaj regülasyonu kararsızlaşır
• Sıcaklık Katsayısı:
  • Sıcaklık değişimiyle Zener voltajının değişim oranı (mV/°C)
  • Pozitif, negatif veya sıfıra yakın olabilir (voltaj değerine bağlı)
  • 5-6V civarındaki Zener diyotlar en düşük sıcaklık katsayısına sahiptir

Paket Tipleri ve Fiziksel Özellikler:

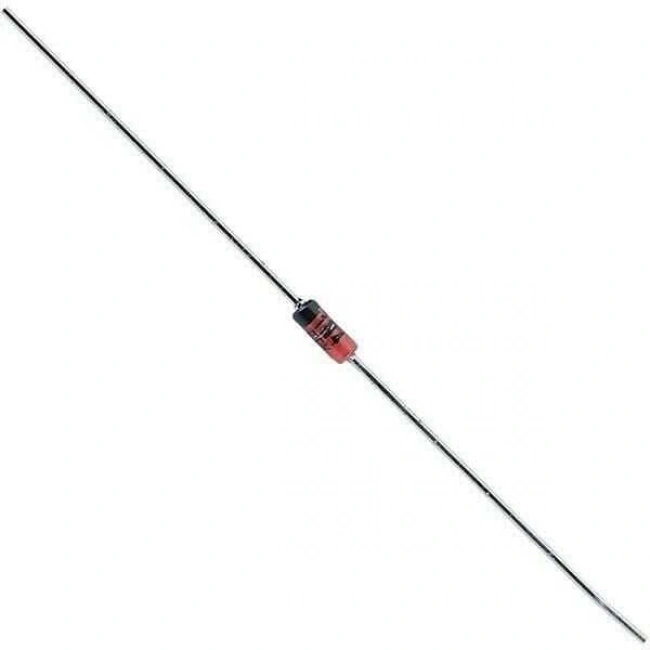

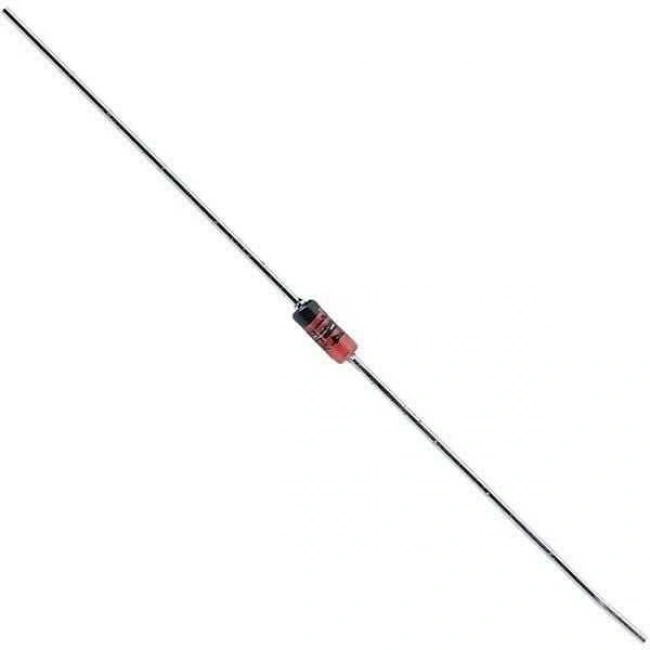

• Standart Cam (DO-35, DO-41):
  • Düşük güçlü uygulamalar için (250-500mW)
  • Küçük boyut, THT (Through-Hole Technology) montaj
• Plastik Paketler (DO-214, SOD-123):
  • SMD (Surface Mount Device) uygulamalar için
  • Farklı güç kapasiteleri için çeşitli boyutlar
• Yüksek Güç Paketleri (TO-220, TO-247):
  • Yüksek akım/güç uygulamaları için (5W ve üzeri)
  • Genellikle metal soğutucu tabana sahip
  • Soğutucu ile kullanıma uygun tasarım

Zener Diyot İsimlendirme ve Kodlama:

• Standart Kodlama (Örn: 1N4733):
  • 1N: Diyot tanımlayıcısı
  • 47xx: Seri numarası (genellikle 1N47xx serisi Zener diyotları temsil eder)
  • Son iki rakam genellikle voltaj değeriyle ilişkilidir
• BZX Serisi (Örn: BZX55C5V1):
  • BZX: Zener diyot tanımlayıcısı
  • 55: Seri/paket bilgisi
  • C: Tolerans sınıfı (±%5)
  • 5V1: Zener voltajı (5.1V)
• SMD Kodlama:
  • Boyut kısıtlaması nedeniyle kısaltılmış kodlar
  • Örneğin: "C5V1" 5.1V Zener diyotu gösterebilir
  • Üretici kataloglarına göre değişiklik gösterebilir

Voltaj.Net Zener Diyot kategorimizde, elektronik projeleriniz için ihtiyaç duyduğunuz çeşitli voltaj değerlerinde ve güç kapasitelerinde Zener diyotları bulabilirsiniz. Voltaj regülasyonu ve koruma devreleriniz için ideal çözümler sunuyoruz.

Zener Diyot Kullanım Alanları ve Uygulamaları

Zener diyotlar, benzersiz ters polarizasyon özellikleri sayesinde elektronik devrelerde çeşitli amaçlarla kullanılır. Bu bölümde, Zener diyotların yaygın kullanım alanları ve pratik uygulama örnekleri sunulmuştur.

Temel Kullanım Alanları:

• Basit Voltaj Regülatörleri:
  • Düşük akım gerektiren yüklerde sabit voltaj sağlama
  • Referans voltaj oluşturma
  • Seri direnç ile kullanılarak basit şönt regülatör devresi oluşturma
• Aşırı Gerilim Koruması:
  • Hassas elektronik bileşenleri aşırı voltajdan koruma
  • Güç kaynağı dalgalanmalarını sınırlama
  • Transient (geçici) voltaj bastırma
• Voltaj Referansı:
  • Operasyonel yükselteç devreleri için kararlı referans
  • ADC/DAC dönüştürücülerde referans voltajı
  • Karşılaştırıcı devrelerinde eşik değeri belirleme
• Voltaj Kaydırma:
  • Sinyal seviye kaydırma
  • DC ofset oluşturma
  • Akım sınırlayıcı devrelerde
• Voltaj Sınırlama:
  • Sinyal kırpma devreleri
  • Giriş koruması
  • Sabit tepe voltajı oluşturma

Uygulama Örnekleri ve Devreler:

• Basit Şönt Regülatör:
  • Seri direnç ve Zener diyot kullanılan temel regülatör devresi
  • Direnç, giriş voltajı ile Zener voltajı arasındaki farkı düşürür
  • Zener diyot, çıkış voltajını sabit tutar
  • Düşük güç, düşük maliyet gerektiren uygulamalar için
• Diferansiyel Koruma Devresi:
  • İki Zener diyot kullanılarak karşılıklı yönlerde bağlanır
  • Sinyal hattını hem pozitif hem de negatif aşırı gerilimlere karşı korur
  • RS-485, CAN gibi diferansiyel hatların korunmasında kullanılır
• Zener ve Transistör Kombinasyonu:
  • Zener diyot ile transistör kullanarak daha yüksek akım kapasiteli regülatör
  • Transistör, akım kazancı sağlayarak daha yüksek yük akımlarını destekler
  • Daha iyi yük regülasyonu sağlar
• Güç Kaynağı Aşırı Voltaj Koruması:
  • Zener diyot, SCR veya tristör tetikleyerek koruma sağlar
  • Aşırı voltaj durumunda sigortayı atarak sistemi korur
  • Kritik elektronik ekipmanların korunmasında kullanılır
• LED Akım Sınırlama:
  • Zener diyot, LED'e uygulanan voltajı sınırlayarak akımı kontrol eder
  • Basit ve düşük maliyetli LED sürücü devresi oluşturma
  • Özellikle değişken giriş voltajlı uygulamalarda kullanışlı

Endüstriyel ve Ticari Uygulamalar:

• Güç Elektroniği:
  • Anahtarlamalı güç kaynakları
  • Motor sürücü devreleri
  • İnverter ve dönüştürücü koruma
• Otomotiv Elektroniği:
  • Alternatör voltaj regülasyonu
  • ECU koruma devreleri
  • Sensör referans devreleri
• Telekomünikasyon:
  • Hat koruma devreleri
  • Sinyal seviye kontrolü
  • Besleme gerilimi regülasyonu
• Enstrümantasyon ve Ölçüm:
  • Voltaj referans devreleri
  • Sensör arabirim devreleri
  • Kalibrasyon referansları

Pratik Uygulama İpuçları:

• Zener Diyot Seçimi:
  • İhtiyaç duyulan regülasyon voltajına göre uygun Zener voltajı seçimi
  • Devre akımı ve güç gereksinimlerine göre uygun güç kapasitesi seçimi
  • Hassasiyet gerektiren uygulamalarda düşük tolerans değerli diyot seçimi
• Seri Direnç Hesaplama:
  • Rs = (Vin - Vz) / (Iz + IL), burada Rs seri direnç, Vin giriş voltajı, Vz Zener voltajı, Iz Zener akımı, IL yük akımı
  • Seri direncin güç kapasitesi: P = (Vin - Vz)² / Rs
• Termal Yönetim:
  • Yüksek güç uygulamalarında ısı dağıtımına dikkat edilmesi
  • Gerektiğinde soğutucu kullanımı
  • Güç hesaplamalarında maksimum ortam sıcaklığının dikkate alınması

Voltaj.Net olarak sunduğumuz çeşitli Zener diyotlar, yukarıda belirtilen tüm uygulamalarınız için idealdir. Projelerinizde ihtiyaç duyduğunuz sabit voltaj referansı ve koruma çözümleri için ürün yelpazemizi inceleyebilirsiniz.

Zener Diyot Seçim Rehberi

Elektronik projeleriniz için doğru Zener diyot seçimi, devrenizin verimli ve güvenilir çalışması açısından önemlidir. Bu bölümde, ihtiyaçlarınıza en uygun Zener diyotu belirlemenize yardımcı olacak bilgiler sunuyoruz.

Zener Diyot Seçimindeki Temel Parametreler:

• Zener Voltajı (V_Z):
  • Uygulamanız için gereken sabit voltaj değerini belirleyin
  • Standart değerler (örn. 2.4V, 3.3V, 5.1V, 6.8V, 9.1V, 12V, 15V) arasından seçim yapın
  • Sistem toleranslarını göz önüne alarak uygun voltaj değerini seçin
  • Sıcaklık stabilitesi için 5-6V civarındaki değerler en iyisidir
• Güç Kapasitesi (P_D):
  • Diyotun dağıtması gereken maksimum gücü hesaplayın: P = V_Z × I_Z
  • Hesaplanan değerden en az %50 daha yüksek güç kapasitesine sahip diyot seçin
  • Yaygın güç değerleri: 0.25W, 0.5W, 1W, 2W, 5W, 10W
  • Yüksek ortam sıcaklıklarında güç değerini düşürmeniz (derating) gerekebilir
• Tolerans:
  • Standart toleranslar: ±%5, ±%2, ±%1
  • Hassas uygulamalar için düşük toleranslı diyotlar seçin
  • Voltaj referans uygulamalarında tolerans kritik öneme sahiptir
  • Koruma devrelerinde genellikle ±%5 tolerans yeterlidir
• Sıcaklık Katsayısı:
  • Sıcaklık değişiminin Zener voltajını nasıl etkileyeceğini gösterir
  • Hassas referans uygulamaları için düşük sıcaklık katsayısı önemlidir
  • 5.6V civarındaki Zener diyotlar genellikle en düşük sıcaklık katsayısına sahiptir
• Dinamik Direnç (r_z):
  • Düşük dinamik direnç, daha iyi voltaj regülasyonu sağlar
  • Yüksek güçlü Zener diyotlar genellikle daha düşük dinamik dirence sahiptir
  • Regülasyon kritik olan uygulamalarda düşük r_z değerine sahip diyotlar seçin

Uygulama Türüne Göre Seçim Rehberi:

• Voltaj Regülasyonu İçin:
  • İhtiyaç duyulan voltaj değerine göre uygun Zener diyot seçin
  • Yük akımının en az 5-10 katı kadar minimum Zener akımı (I_ZK) sağlayın
  • Düşük dinamik dirençli diyotlar tercih edin
  • Yüksek akım gerektiren uygulamalarda transistörlü regülatör devresi kullanın
• Koruma Devreleri İçin:
  • Korunacak komponentin maksimum voltaj değerinin biraz üzerinde bir Zener voltajı seçin
  • Beklenen aşırı akım seviyelerine göre yeterli güç kapasitesine sahip diyot seçin
  • Transient (geçici) koruma için gerekirse TVS (Transient Voltage Suppressor) diyotlar kullanın
• Referans Voltaj Devreleri İçin:
  • Düşük toleranslı (%1 veya %2) Zener diyotlar tercih edin
  • 5.6V veya 6.2V gibi düşük sıcaklık katsayısına sahip voltaj değerleri seçin
  • Daha iyi stabilite için sıcaklık dengeleyici devreler kullanmayı düşünün
  • Hassas uygulamalarda referans IC'leri (örn. LM336, TL431) alternatif olabilir

Paket Tipine Göre Seçim:

• Through-Hole (THT) Paketler:
  • DO-35 (küçük sinyal): 0.25W-0.5W için
  • DO-41 (standart): 1W'a kadar uygulamalar
  • DO-15, DO-27: Orta güçlü uygulamalar
  • TO-220, TO-247: Yüksek güçlü (2W-50W) uygulamalar
  • El ile montaj yapılacak prototip ve hobi projeleri için uygun
• Yüzey Montaj (SMD) Paketler:
  • SOD-123, SOD-323: Küçük sinyal uygulamaları (0.2W-0.35W)

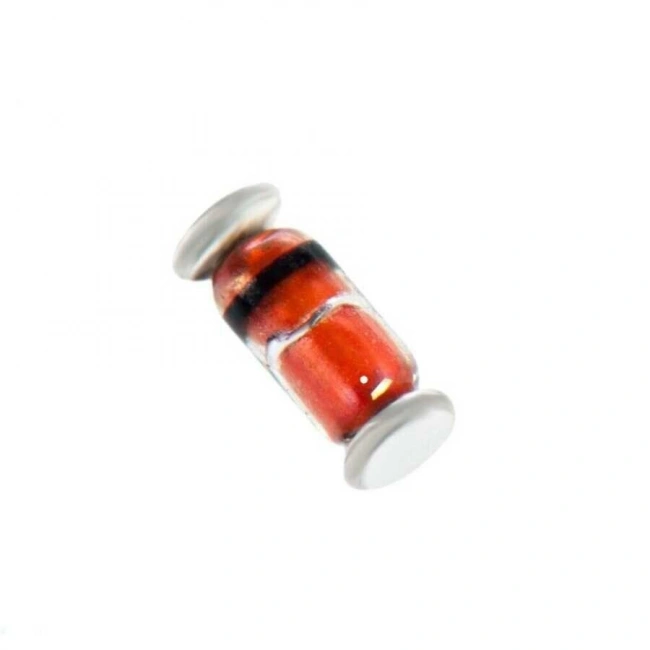

  • SOD-80 (MiniMELF): 0.5W civarı uygulamalar
  • SOD-57 (MELF): 1W civarı uygulamalar
  • SMB, SMC: Orta-yüksek güç uygulamaları (1W-5W)
  • Otomatik montaj yapılacak seri üretim projeleri için uygun

Yaygın Kullanılan Zener Diyot Serileri:

• 1N47xx Serisi:
  • 1N4728A-1N4764A (3.3V-100V)
  • 1W güç kapasitesi
  • ±%5 tolerans (A suffix)
  • Genel amaçlı uygulamalar için yaygın kullanılır
• 1N52xx Serisi:
  • 1N5221B-1N5259B (2.4V-39V)
  • 0.5W güç kapasitesi
  • ±%5 tolerans (B suffix)
  • Düşük güçlü uygulamalar için
• BZX55 / BZX85 Serisi:
  • 0.5W/1W cam paket serisi
  • Farklı tolerans sınıfları (C: ±%5, B: ±%2)
  • Avrupa standardı, geniş voltaj aralığı
• BZX84 / MMBZ Serisi:
  • SMD Zener diyotlar
  • SOT-23 paket
  • 0.25W-0.35W güç kapasitesi
  • Modern PCB tasarımları için

Seri Direnç Seçimi ve Hesaplama:

• Formül: Rs = (Vin - Vz) / (Iz + IL)
  • Rs: Seri direnç değeri (ohm)
  • Vin: Giriş voltajı (maksimum değer)
  • Vz: Zener voltajı
  • Iz: Minimum Zener akımı (genellikle 5-10mA)
  • IL: Yük akımı
• Seri Direnç Gücü: P = (Vin - Vz)² / Rs
  • Hesaplanan değerden en az 2 kat daha yüksek güç kapasitesine sahip direnç seçin

Voltaj.Net Diyot kategorimizde, tüm bu seçim kriterlerini karşılayan geniş bir Zener diyot yelpazesi sunmaktayız. Projeleriniz için doğru Zener diyotu seçmenizde yardımcı olmaktan memnuniyet duyarız.
