Trimpot ve Encoder, elektronik devrelerde ayar, kalibrasyon, pozisyon ve hareket algılama amacıyla kullanılan önemli kontrol komponentleridir. Trimpotlar, devre içerisinde hassas direnç ayarı sağlayan küçük boyutlu potansiyometrelerdir. Genellikle bir tornavida veya ayar aleti ile ayarlanır ve sabit kalması beklenir. Encoderlar ise mekanik hareketin elektronik sinyallere dönüştürülmesini sağlayan, döner veya doğrusal hareket sensörleridir. Dijital veya analog çıkışlar üreterek, konum, hız ve yön bilgisini elektronik sistemlere aktarırlar.

Voltaj.Net olarak sunduğumuz Elektronik Komponentler kategorimizin önemli bir parçası olan trimpot ve encoder ürün grubumuzda, çeşitli tiplerde ve değerlerde yüksek kaliteli ürünler bulabilirsiniz.

Trimpot ve Encoder Teknolojisi ve Temel Bilgiler

Trimpotlar ve encoderlar, elektronik sistemlerde farklı işlevlere hizmet eden önemli ayar ve algılama komponentleridir. Bu bölümde, bu komponentlerin yapısı, çalışma prensipleri ve teknik özellikleri hakkında bilgi sunuyoruz.

Trimpot Teknolojisi ve Özellikleri:

• Temel Yapı:
  • Direnç elementi (karbon, sermet, tel sarımlı)
  • Hareketli bir silecek (wiper)
  • Ayar mekanizması (düz/yıldız tornavida, multiturn)
  • Üç terminal (uçlar ve orta terminal)
• Çalışma Prensibi:
  • Direnç elemanı üzerinde hareket eden silecek
  • Dönme hareketi ile değişen direnç değeri
  • Gerilim bölücü veya değişken direnç olarak kullanım
• Trimpot Çeşitleri:
  • Malzeme Tipine Göre: Karbon, sermet (cermet), iletken plastik, tel sarımlı
  • Ayar Tipine Göre: Tek turlu, çok turlu (3, 5, 10, 20 tur)

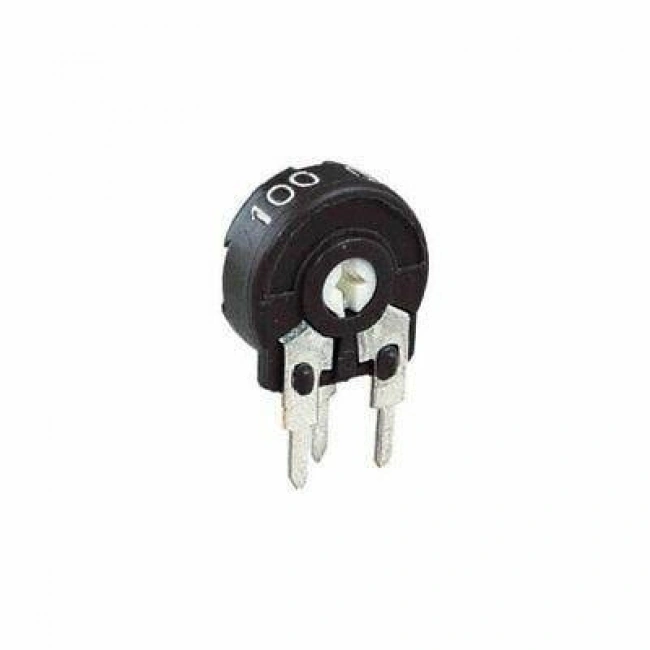

  • Montaj Şekline Göre: Yatay (yandan ayarlı), dikey (üstten ayarlı), SMD
  • Dayanıklılık Tipine Göre: Standart, hermetik (sızdırmaz), nem korumalı
• Teknik Parametreler:
  • Direnç Değeri: 10Ω - 10MΩ aralığında standart değerler
  • Tolerans: Tipik olarak ±5%, ±10%, ±20%
  • Güç Kapasitesi: 0.1W - 1W (genellikle 0.25W veya 0.5W)
  • Ayar Turu: Tek turlu veya çok turlu (3-25 tur arası)
  • Sıcaklık Katsayısı: ppm/°C cinsinden değişim oranı
  • Çalışma Sıcaklığı: Tipik olarak -25°C ile +85°C arası

Encoder Teknolojisi ve Özellikleri:

• Temel Yapı:
  • Döner disk veya şerit
  • Algılama sistemi (optik, manyetik, mekanik)
  • Sinyal işleme elektroniği
  • Çıkış terminalleri
• Çalışma Prensibi:
  • Optik Encoderlar: Işık kaynağı, delikli disk ve fotodedektör
  • Manyetik Encoderlar: Manyetik disk ve Hall-effect sensörleri
  • Mekanik Encoderlar: Kontak yüzeyleri ve elektriksel bağlantılar
• Encoder Çeşitleri:
  • Çalışma Prensibine Göre: Artımsal (incremental), mutlak (absolute)
  • Sinyal Tipine Göre: Dijital, analog, PWM çıkışlı
  • Fiziksel Formuna Göre: Döner (rotary), doğrusal (linear)
  • Algılama Teknolojisine Göre: Optik, manyetik, rezistif, kapasitif, mekanik
  • Kullanım Alanına Göre: Endüstriyel, otomotiv, tüketici elektroniği
• Teknik Parametreler:
  • Çözünürlük: PPR (Pulse Per Revolution) - Tur başına darbe sayısı
  • Doğruluk: Derece veya yüzde cinsinden konum doğruluğu
  • Maksimum Hız: RPM cinsinden maksimum dönüş hızı
  • Çıkış Formatı: Tek kanallı, çift kanallı (A+B), üç kanallı (A+B+Z)
  • Çalışma Gerilimi: Genellikle 5V, 12V, 24V
  • Çalışma Sıcaklığı: Tipik olarak -40°C ile +85°C arası (endüstriyel)
  • IP Sınıfı: Toz ve su koruması derecesi (IP54, IP65 vb.)

Standart Paket ve Montaj Tipleri:

• Trimpot Paketleri:
  • 3296W, 3296X: Standart dikey ve yatay multiturn trimpotlar
  • 3362: Küçük boyutlu tek turlu trimpotlar
  • 3006: Multiturn hassas ayar trimpotları
  • SMD Trimpotlar: 3224, 3314 gibi yüzey montaj paketleri
• Encoder Paketleri:
  • Panel montaj (şaft çıkışlı)
  • PCB montaj (dikey veya yatay)
  • Hollow shaft (içi boş mil)
  • Motor entegreli
  • Minyatür ve SMD formatlar

Voltaj.Net Trimpot ve Encoder kategorimizde, elektronik projeleriniz için ihtiyaç duyduğunuz çeşitli tiplerde ve değerlerde trimpotlar ve encoderlar bulabilirsiniz. Kontrol ve ayar uygulamalarınız için ideal çözümler sunuyoruz.

Trimpot ve Encoder Kullanım Alanları

Trimpotlar ve encoderlar, çeşitli elektronik ve elektromekanik sistemlerde yaygın olarak kullanılan kontrol ve algılama komponentleridir. Bu bölümde, bu komponentlerin sektörel uygulama alanlarını ve kullanım örneklerini inceliyoruz.

Trimpot Kullanım Alanları:

• Elektronik Devre Kalibrasyonu:
  • Hassas voltaj referanslarının ayarlanması
  • Opamp ve komparatör devrelerinde eşik değeri ayarı
  • Osilatör frekans ayarı
  • Sensör devrelerinin kalibrasyonu
  • Güç kaynağı çıkış voltaj/akım sınırlandırması
• Ses ve Görüntü Ekipmanları:
  • Amplifikatör bias ayarı
  • Ton kontrol devreleri
  • Dengeleme (balans) ayarları
  • Ekran kontrastı ve parlaklık ayarı
  • VU metre kalibrasyonu
• Endüstriyel Kontrol Sistemleri:
  • PLC ve kontrol panelleri
  • Sensör hassasiyeti ayarları
  • Süreç kontrol parametreleri
  • Isı kontrolü ve termostat ayarı
  • Motor hız kontrolü referans değerleri
• Test ve Ölçüm Cihazları:
  • Multimetre kalibrasyonu
  • Sinyal jeneratörü ayarları
  • Spektrum analizörleri
  • Laboratuvar güç kaynakları
  • Referans voltaj kaynakları

Encoder Kullanım Alanları:

• Motor Kontrol Sistemleri:
  • Servo motor pozisyon kontrolü
  • Step motor geri besleme sistemleri
  • CNC makineleri eksen kontrolü
  • Robotik eklem pozisyonlama
  • Hız ve ivme ölçümü
• Endüstriyel Otomasyon:
  • Konveyör hız ve pozisyon kontrolü
  • Paketleme makineleri
  • Üretim hattı senkronizasyonu
  • Hassas pozisyonlama sistemleri
  • Endüstriyel robotlar
• Tüketici Elektroniği:
  • Ses kontrol düğmeleri (dijital potansiyometre)
  • Menü navigasyon sistemleri
  • Dijital kamera odak ve zoom kontrolü
  • Oyun kontrol cihazları
  • Smart TV ve ev sinema sistemleri
• Otomotiv Uygulamaları:
  • Elektronik gaz pedalı sensörleri
  • Direksiyon açı sensörleri
  • Cam ve koltuk pozisyon kontrolü
  • Klima ve havalandırma kontrolü
  • Araç içi kontrol düğmeleri
• Tıbbi Cihazlar:
  • Hassas dozaj pompaları
  • Hasta yatağı konumlandırma
  • Cerrahi robot kontrol sistemleri
  • İnfüzyon pompası hız kontrolü
  • Tanı cihazları pozisyon algılama

Spesifik Uygulama Örnekleri:

• Trimpot Uygulamaları:
  • LED sürücü devrelerinde akım sınırlandırma
  • Sensör çıkış sinyali ofset ayarı
  • Wheatstone köprü dengelemesi
  • RC osilatör frekans ayarı
  • Voltaj regülatörü çıkış değeri ayarı
• Encoder Uygulamaları:
  • 3D yazıcı eksen kontrolü
  • Lazer kesim makineleri pozisyonlama
  • Elektronik müzik enstrümanları
  • Asansör kat algılama sistemleri
  • Güneş paneli pozisyon izleme sistemleri

Artımsal ve Mutlak Encoderların Farklı Kullanım Alanları:

• Artımsal Encoder Uygulamaları:
  • Hız ölçüm sistemleri
  • Hareket yönü algılama
  • Mesafe sayıcıları
  • Geri besleme kontrol sistemleri
• Mutlak Encoder Uygulamaları:
  • Güç kesildiğinde pozisyon bilgisinin korunması gereken sistemler
  • Robotik kolların eklem pozisyonları
  • Hassas konumlandırma gerektiren medikal cihazlar
  • Otomasyon sistemlerinde referanslama gerektirmeyen uygulamalar

Trimpot vs. Potansiyometre Kullanım Farklılıkları:

• Trimpot Tercihi:
  • Ayarın nadiren değiştirildiği kalibrasyonlar
  • PCB üzerinde küçük alan gerektiren uygulamalar
  • Son kullanıcının erişiminin istenmediği ayarlar
• Potansiyometre Tercihi:
  • Kullanıcı tarafından sürekli ayarlanması gereken kontroller
  • Panel montaj gerektiren kullanım arayüzleri
  • Ses, ışık gibi kullanıcı tercihli ayarlar

Voltaj.Net olarak sunduğumuz geniş trimpot ve encoder yelpazemizle, tüm bu uygulama alanları için uygun ürünleri bulabilirsiniz. Elektronik projeleriniz için ihtiyaç duyduğunuz kontrol ve ayar komponentlerini Trimpot ve Encoder kategorimizden temin edebilirsiniz.

Trimpot ve Encoder Seçim Rehberi

Elektronik projeleriniz için doğru trimpot ve encoder seçimi, cihazınızın performansı ve kullanım kolaylığı açısından önemlidir. Bu bölümde, ihtiyacınıza en uygun komponentleri seçmenize yardımcı olacak faktörleri ele alıyoruz.

Trimpot Seçim Kriterleri:

• Direnç Değeri:
  • Devre gereksinimine uygun direnç aralığı (10Ω - 10MΩ)
  • Standart E24 değerleri (100Ω, 1K, 10K, 100K gibi)
  • Maksimum ve minimum direnç gereksinimleri
• Ayar Hassasiyeti:
  • Tek turlu: Hızlı ayar, daha düşük hassasiyet
  • Çok turlu (3, 5, 10, 20 tur): Yüksek hassasiyet gerektiren uygulamalar
  • Hassas ayarlar için daha yüksek tur sayısı
• Montaj Tipi:
  • Yatay (yandan ayarlı): Düşük profil gerektiren uygulamalar
  • Dikey (üstten ayarlı): Sık ayar gerektiren veya dar alan uygulamaları
  • SMD: Yüzey montaj teknolojisi ile üretim
• Güç Kapasitesi:
  • Standart: 0.1W, 0.25W, 0.5W, 1W
  • Yüksek akım uygulamaları için uygun değer seçimi
  • Isınma ve güvenlik faktörleri
• Malzeme Tipi:
  • Karbon: Ekonomik, genel amaçlı kullanım
  • Sermet (Cermet): Yüksek kararlılık, düşük gürültü
  • İletken Plastik: Uzun ömür, yumuşak ayar
  • Tel Sarımlı: Yüksek hassasiyet ve güç kapasitesi
• Çevresel Faktörler:
  • Sıcaklık aralığı ve sıcaklık katsayısı
  • Nem ve toz dayanımı
  • Titreşime dayanıklılık
  • Kimyasal maddelere dayanım

Encoder Seçim Kriterleri:

• Encoder Tipi:
  • Artımsal (Incremental): Göreceli hareket, hız ve yön algılama
  • Mutlak (Absolute): Kesin pozisyon bilgisi, güç kesintisinde konum koruması
  • Uygulama amacına göre doğru tip seçimi
• Çözünürlük:
  • PPR (Pulse Per Revolution): 100, 200, 256, 360, 400, 500, 1000, 1024, 2000, 2048 gibi
  • Mutlak encoderlar için bit sayısı (10-bit, 12-bit, 14-bit vb.)
  • Uygulama için gereken minimum konum hassasiyeti
• Çıkış Formatı:
  • Tek kanallı (A): Basit konum algılama
  • Çift kanallı (A+B): Yön ve hız algılama
  • Üç kanallı (A+B+Z): Yön, hız ve referans noktası
  • SSI, BiSS, EnDat, Hiperface gibi seri arayüzler
• Elektriksel Özellikler:
  • Çalışma gerilimi: 5V, 12V, 24V DC
  • Çıkış sinyali: TTL, HTL, Open Collector, Push-Pull, Diferansiyel
  • Akım tüketimi ve çıkış akım kapasitesi
• Mekanik Özellikler:
  • Şaft çapı ve tipi (solid, hollow, blind hollow)
  • Montaj seçenekleri (flanş, servo, clamping)
  • Fiziksel boyutlar
  • Maksimum hız (RPM)
  • Rulman tipi ve ömrü
• Çevresel Koruma:
  • IP koruma sınıfı (IP40, IP54, IP65, IP67)
  • Çalışma sıcaklığı aralığı
  • Titreşim ve şok dayanımı
  • Endüstriyel ortamlarda kullanım için özel koruma

Uygulama Alanına Göre Seçim İpuçları:

• Laboratuvar ve Test Ekipmanları:
  • Yüksek hassasiyetli çok turlu trimpotlar
  • Düşük sıcaklık katsayısı
  • Tel sarımlı veya sermet malzeme
• Endüstriyel Otomasyon:
  • Yüksek IP koruma sınıfına sahip encoderlar
  • Geniş sıcaklık aralığı
  • Yüksek mekanik dayanım ve titreşim direnci
• Tüketici Elektroniği:
  • Kompakt boyutlu trimpotlar ve encoderlar
  • Ekonomik çözümler
  • SMD montaj seçenekleri
• Yüksek Hassasiyet Gerektiren Uygulamalar:
  • Yüksek çözünürlüklü optik encoderlar
  • Multiturn trimpotlar (10-25 tur)
  • Düşük gürültü özellikleri

Maliyet-Performans Optimizasyonu:

• Maliyet Faktörleri:
  • Komponent tipi ve teknolojisi
  • Hassasiyet ve çözünürlük gereksinimleri
  • Koruma sınıfı ve çevresel dayanım
• Optimizasyon İpuçları:
  • Uygulama için minimum gereksinimleri belirleme
  • Aşırı özelliklere sahip komponentlerden kaçınma
  • Üretim hacmine göre uygun seçim

Teknik Destek ve Dokümantasyon:

• Teknik Veri Sayfaları:
  • Detaylı elektriksel ve mekanik özellikler
  • Çalışma koşulları ve limitler
  • Montaj şemaları ve öneriler
• Uygulama Notları:
  • Tipik devre şemaları
  • Montaj ve kullanım önerileri
  • Sorun giderme bilgileri

Yaygın Hata ve Sorunlardan Kaçınma:

• Trimpot Kullanımında:
  • Maksimum dönüş açısını zorlamaktan kaçınma
  • Uygun tornavida/ayar aleti kullanımı
  • Aşırı akım ve gerilimden koruma
• Encoder Kullanımında:
  • Şaft yükü ve hizalama sorunları
  • Elektriksel gürültüye karşı uygun kablolama
  • Çevresel koşullara uygun koruma sağlama

Voltaj.Net Elektronik Komponentler kategorimizde, tüm bu seçim kriterlerini karşılayan geniş bir trimpot ve encoder yelpazesi sunmaktayız. Projeleriniz için ihtiyaç duyduğunuz kontrol ve ayar komponentlerini Trimpot ve Encoder kategorimizden temin edebilirsiniz.
