10K Trimpot - 3296 - W103 (Dik) Çok Turlu

10K Trimpot 3296 W103 Dik Çok Turlu

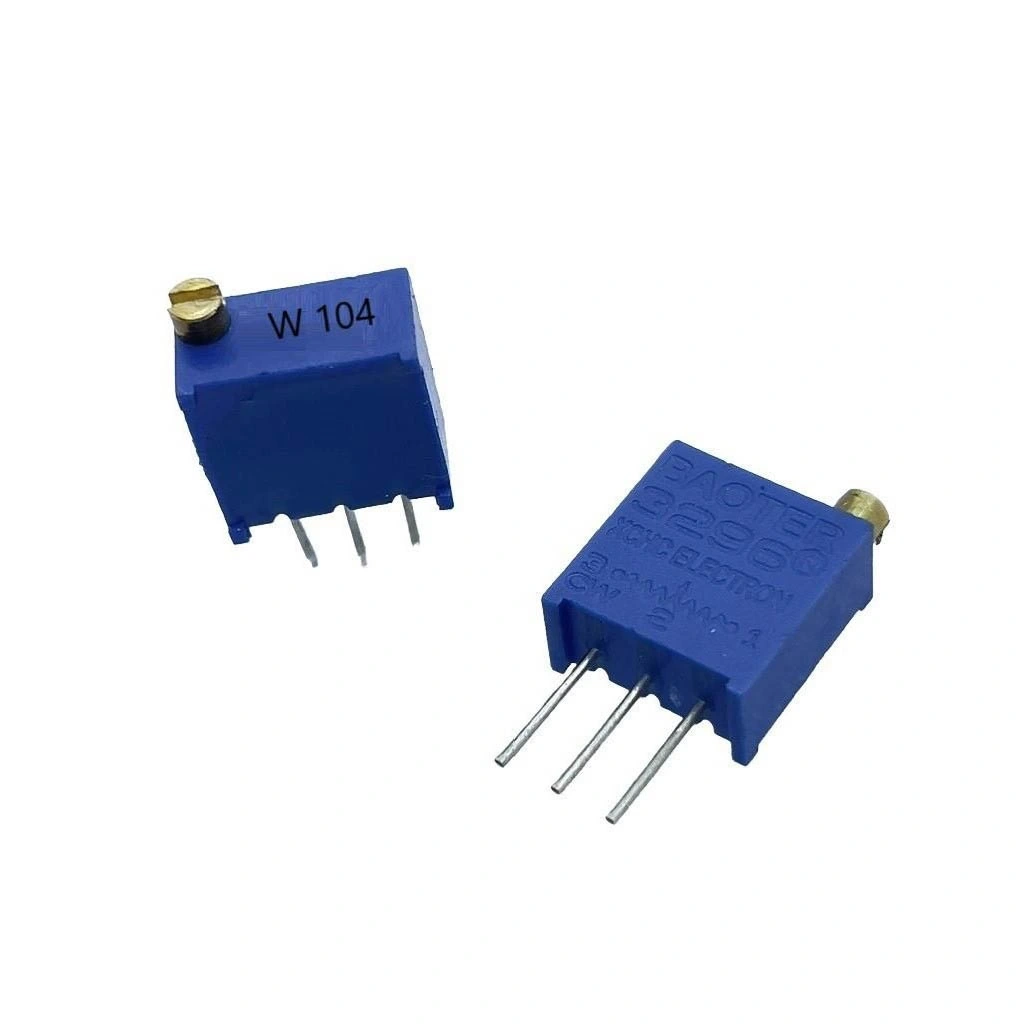

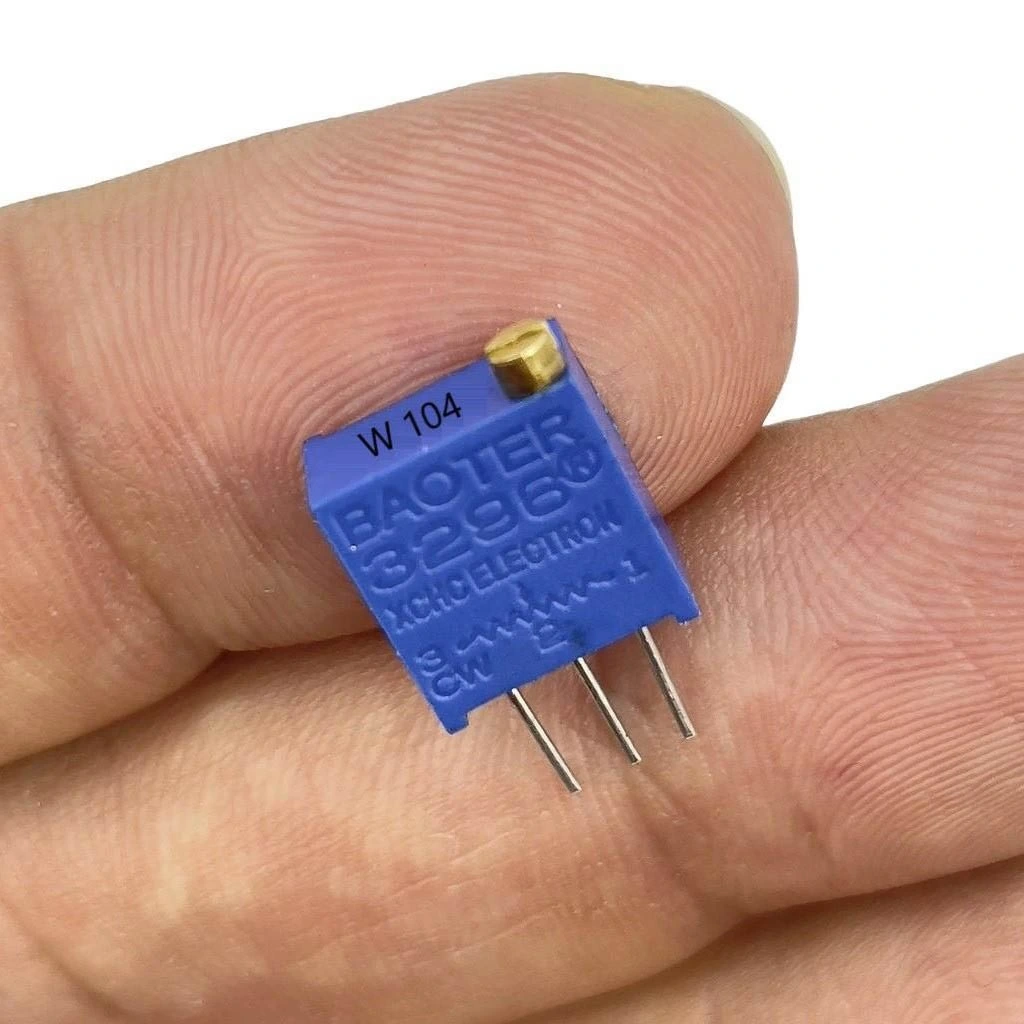

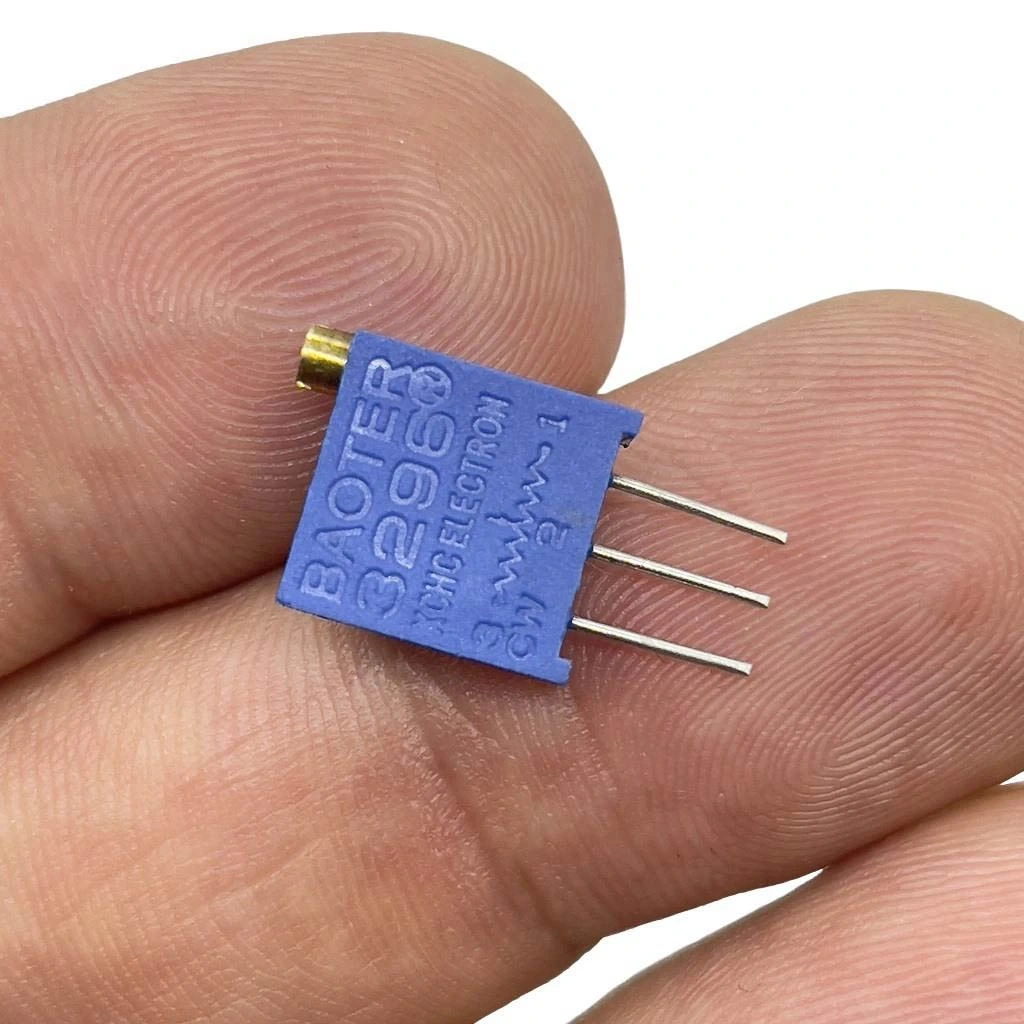

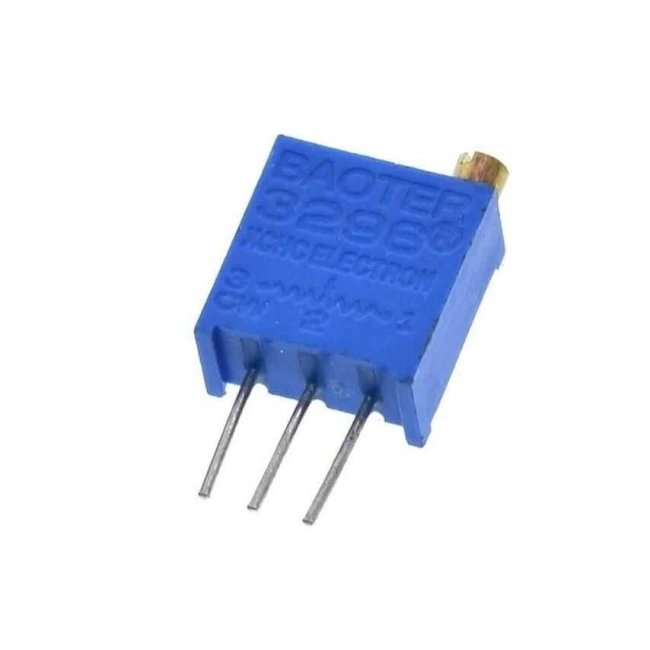

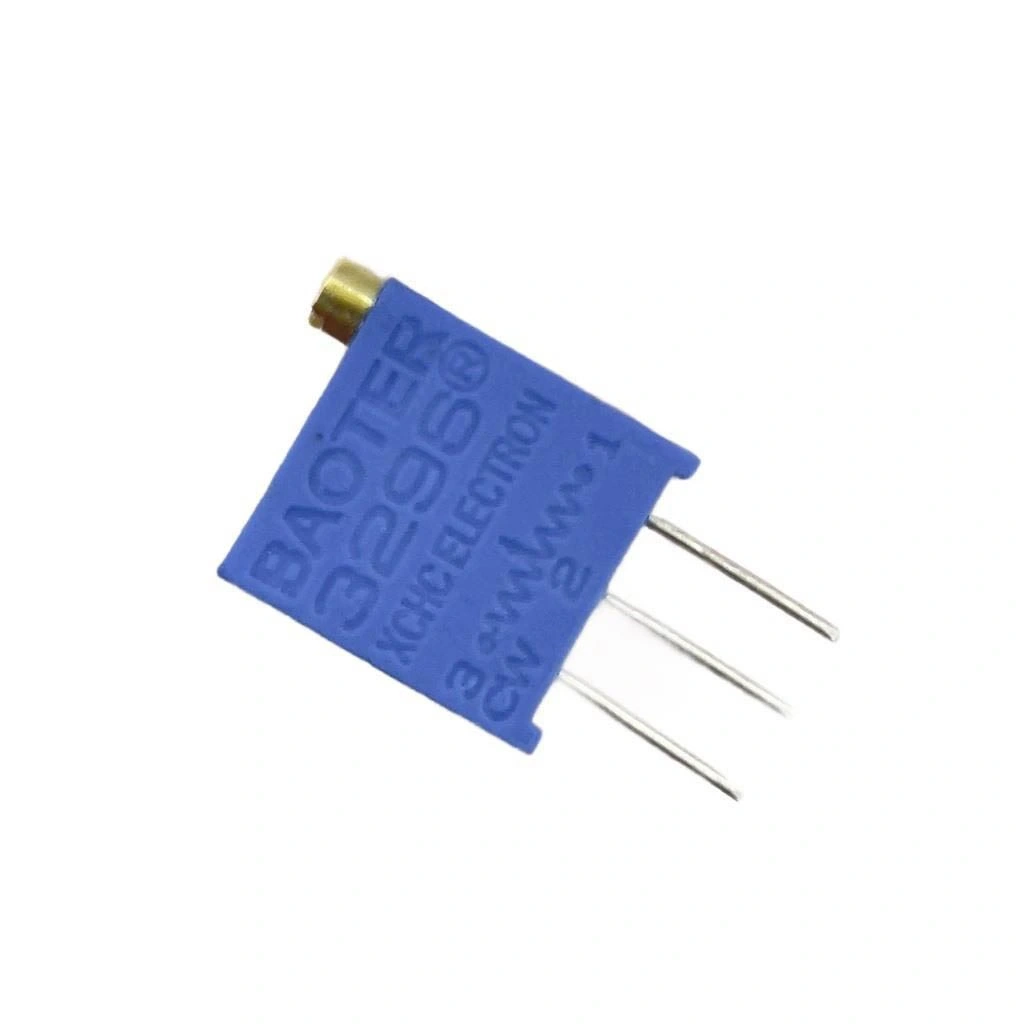

10K Trimpot 3296 W103, hassas direnç ayarı sağlayan çok turlu bir ayarlanabilir potansiyometredir. Dik montaj yapısı ile PCB üzerinde az yer kaplarken, 3296 serisi standardında üretilmiştir. Çok turlu tasarımı sayesinde, direnç değerini 25 tur döndürerek oldukça hassas bir şekilde ayarlayabilirsiniz.

10.000 Ohm (10K) direnç değeri, çeşitli elektronik devrelerde voltaj bölücü, referans değer ayarları ve sensör kalibrasyonu için idealdir. Elektronik komponentler arasında yer alan bu trimpot, dayanıklı yapısı ve uzun ömrü ile profesyonel uygulamalarda tercih edilir.

PCB'ye lehimlenebilir 3 pinli tasarımı sayesinde kolay montaj imkanı sunar. Trimpot ve encoder ailesinin bu popüler üyesi, hassas ayar gerektiren elektronik projelerde güvenilir performans sağlar.

Teknik Özellikler

10K Trimpot 3296 W103 Dik Çok Turlu ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Direnç Değeri: 10K ohm (10.000 ohm)
• Model: 3296W

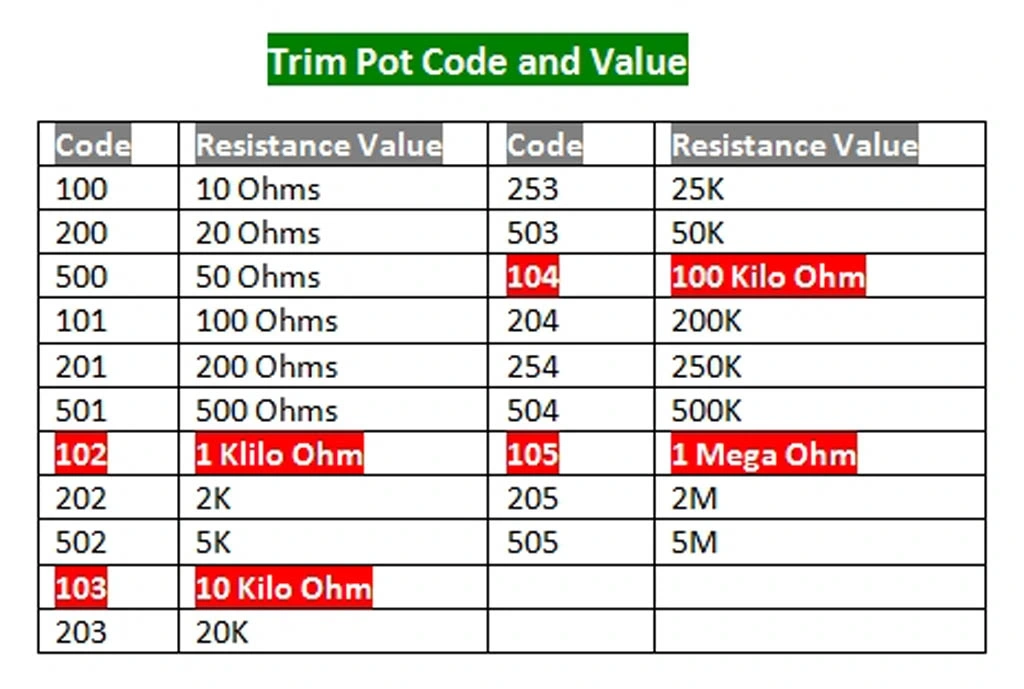

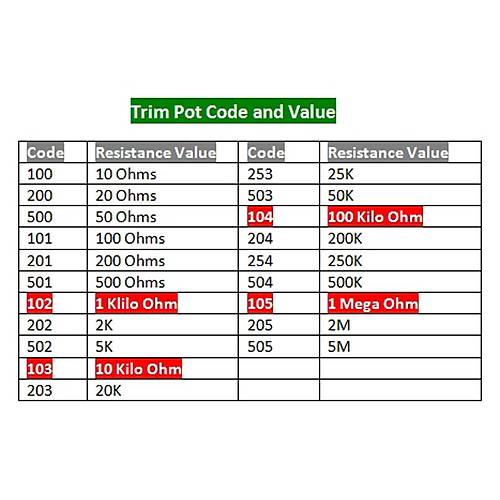

• Kod: W103
• Tür: Çok turlu (25 tur)
• Montaj Şekli: Dik (Dikey), PCB montaj
• Tolerans: ±10%
• Güç Kapasitesi: 0.5W (500mW)
• Ayar Tipi: Tornavida ile ayarlanabilir
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Pin Sayısı: 3 pin
• Pin Aralığı: 2.54mm (0.1 inç)
• Boyutlar (GxYxD): yaklaşık 9.5mm x 10mm x 9.5mm
• Ayar Direnci: Doğrusal (Linear)
• Malzeme: Plastik gövde, metal ayar vidası
• Dönüş Ömrü: 200 çevrim (minimum)
• Maksimum Çalışma Voltajı: 300V DC
• İzolasyon Direnci: 1000MΩ min. (500V DC'de)
• Nem Direnci: Yüksek
• RoHS Uyumluluğu: Evet

Kullanım Alanları

10K Trimpot 3296 W103 Dik Çok Turlu'nun kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektronik Devreler

• Op-amp devreleri
• Voltaj bölücüler
• Osilatör frekans kontrolleri
• Karşılaştırıcı referans ayarları
• Güç kaynağı referans ayarları

Sensör Uygulamaları

• Sensör kalibrasyon devreleri
• Sıcaklık sensörü offseti
• Basınç sensörü ayarları
• Analog sinyal koşullandırma
• Transducer hassasiyet ayarları

Endüstriyel Uygulamalar

• PLC devreleri
• Otomasyon sistemleri
• Motor hız kontrol devreleri
• Akım sınırlama devreleri
• Ölçüm ve test ekipmanları

Avantajlar ve Özellikler

10K Trimpot 3296 W103 Dik Çok Turlu'nun sağladığı avantajlar ve öne çıkan özellikleri.

• Çok Turlu Tasarım: 25 tur ile ultra hassas ayarlama
• Yaygın Kullanılan Değer: 10K ohm birçok devre için standart
• Kompakt Boyut: PCB üzerinde minimum alan kullanımı
• Dik Montaj: Devre kartında yer tasarrufu
• Yüksek Dayanıklılık: 200+ ayar çevrimi ömrü
• Tornavida Ayarı: Kolay ve hassas ayarlama
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışma
• Standart Pin Aralığı: 2.54mm ile kolay entegrasyon
• Doğrusal Direnç Değişimi: Lineer ayar karakteristiği
• Kapalı Yapı: Toz ve neme karşı koruma

Montaj ve Kullanım

10K Trimpot 3296 W103 Dik Çok Turlu'nun montajı ve kullanımı hakkında bilgiler.

PCB Montaj Adımları:

• PCB'deki delik düzeninin 2.54mm aralıklı olduğunu kontrol edin
• Trimpotun pinlerini PCB deliklerine yerleştirin
• Doğru yönde monte edildiğinden emin olun (ayar vidası erişilebilir olmalı)
• Pinleri PCB'nin alt tarafından lehimleyin
• Lehimleme sonrası artık lehim temizliği yapın

Bağlantı Şekilleri:

• Değişken Direnç Olarak: Orta pin (sürgü) ve herhangi bir uç pin kullanılır
• Gerilim Bölücü Olarak: Üç pinin tamamı kullanılır
• Potansiyometre Olarak: Tüm pinler bağlanır, orta pin çıkış alınır
• Akım Sınırlayıcı Olarak: Seri bağlantı yapılır
• Referans Gerilim Olarak: Gerilim bölücü şeklinde kullanılır

Ayarlama İpuçları:

• Küçük düz tornavida kullanın
• Aşırı güç uygulamaktan kaçının
• Ayar yaparken devrenin açık olduğundan emin olun
• Değişiklikleri ölçü aleti ile kontrol edin
• Hassas ayar için çok yavaş çevirin

Sorun Giderme ve İpuçları

10K Trimpot 3296 W103 Dik Çok Turlu kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Değer: Lehimleri kontrol edin, gerekirse yenileyin
• Dönüş Zorluğu: Aşırı zorlamayın, uygun tornavida kullanın
• Aşırı Dönüş: Durdurma noktasına dikkat edin, zorlamayın
• Beklenen Değeri Alamama: Direnç aralığını ölçü aleti ile doğrulayın
• Sürgü Teması Sorunu: Yeni bir trimpot ile değiştirin

Ölçüm ve Test İpuçları

• Ayar öncesi direnç değerini ölçün
• Küçük adımlarla ayarlama yapın
• Değişiklikleri multimetre ile izleyin
• Değişim aralığını belirleyin
• Tam dönüş sayısını not edin

Uzun Ömür İçin İpuçları

• Aşırı dönüşlerden kaçının
• Mekanik stresleri önleyin
• Durdurma noktalarında zorlamayın
• Nemli ortamlarda koruyucu kaplama düşünün
• Ayar sonrası sabitleyin veya dokunmayın

Paket İçeriği

• 10K Trimpot 3296 W103 Dik Çok Turlu
