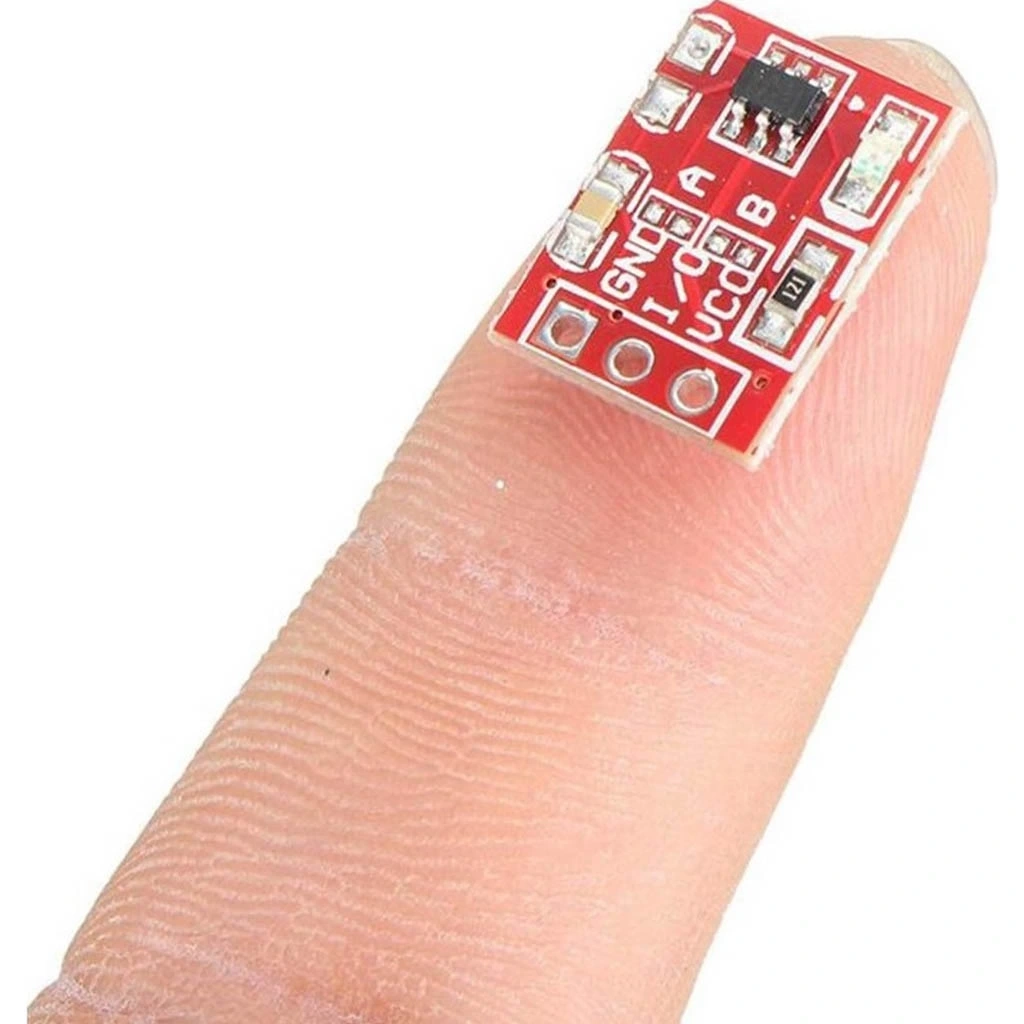

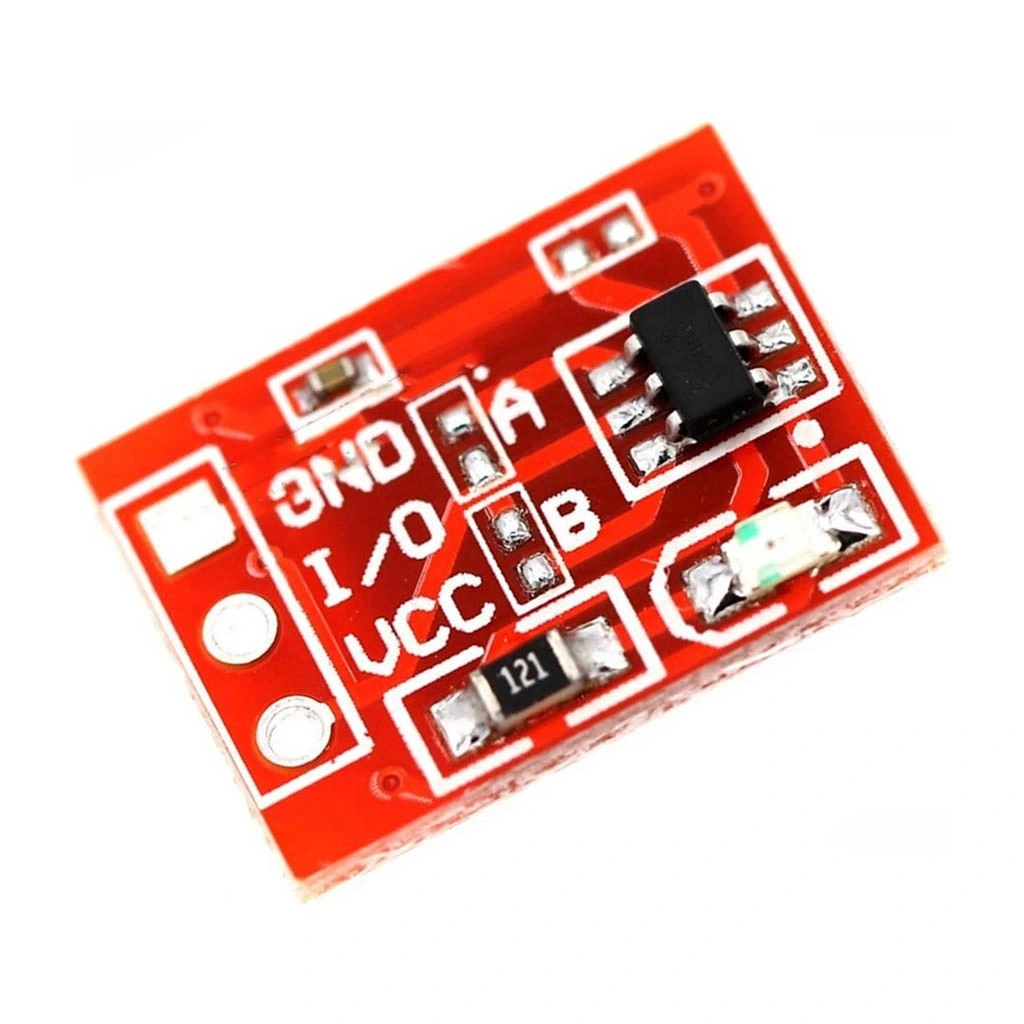

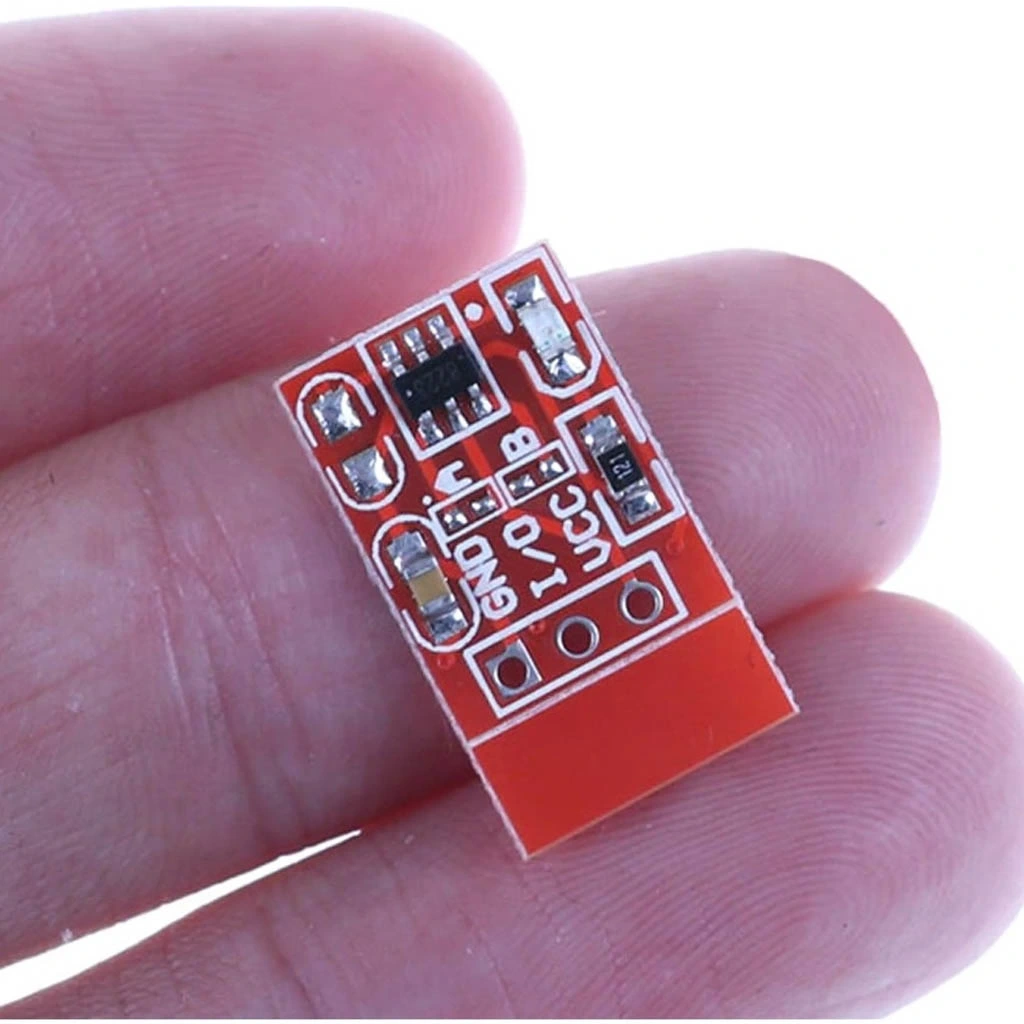

TTP223 Dokunmatik Sensör Modülü Kırmızı

TTP223 Dokunmatik Sensör Modülü (Kırmızı)

TTP223 Dokunmatik Sensör Modülü, kapasitif algılama teknolojisi kullanarak dokunma eylemlerini dijital sinyale dönüştüren kompakt ve kullanımı kolay bir sensör kartıdır. Kırmızı PCB tasarımı ile şık bir görünüme sahip olan bu modül, projelerinize basit ve etkin dokunmatik kontrol yeteneği eklemenin ideal yoludur.

Düğme veya anahtar kullanmak yerine temassız kontrol sağlayan bu kapasitif sensör, 3V-5V geniş çalışma voltajı aralığı sayesinde Arduino, Raspberry Pi ve diğer mikrodenetleyici platformlarıyla sorunsuz çalışır. Modül üzerindeki LED gösterge, dokunma algılandığında görsel geri bildirim sağlayarak kullanım kolaylığı sunar.

Elektronik projeleriniz için kompakt, hassas ve güvenilir bir dokunma algılayıcı arıyorsanız, TTP223 Dokunmatik Sensör Modülü, Arduino ve diğer mikrodenetleyici platformlarıyla uyumlu mükemmel bir çözümdür.

---

Teknik Özellikler

Bu bölümde TTP223 Dokunmatik Sensör Modülünün detaylı teknik özellikleri listelenmektedir.

• Sensör Tipi: TTP223 Kapasitif Algılama Çipi
• Algılama Yöntemi: Kapasitif Dokunma Teknolojisi
• Çalışma Gerilimi: 3V - 5V DC
• Çalışma Akımı: Aktif durumda yaklaşık 10-20 mA
• Bekleme Akımı: < 5 µA (düşük güç tüketimi)
• Çıkış Tipi: Dijital (Yüksek/Düşük)
• Lojik Seviye: 3.3V / 5V (besleme voltajına göre)
• Anahtarlama Zamanı: < 220 ms (tepki süresi)
• Boyutlar: Yaklaşık 23.5 × 23 × 8mm
• PCB Rengi: Kırmızı
• Gösterge: Algılama durumu için LED gösterge

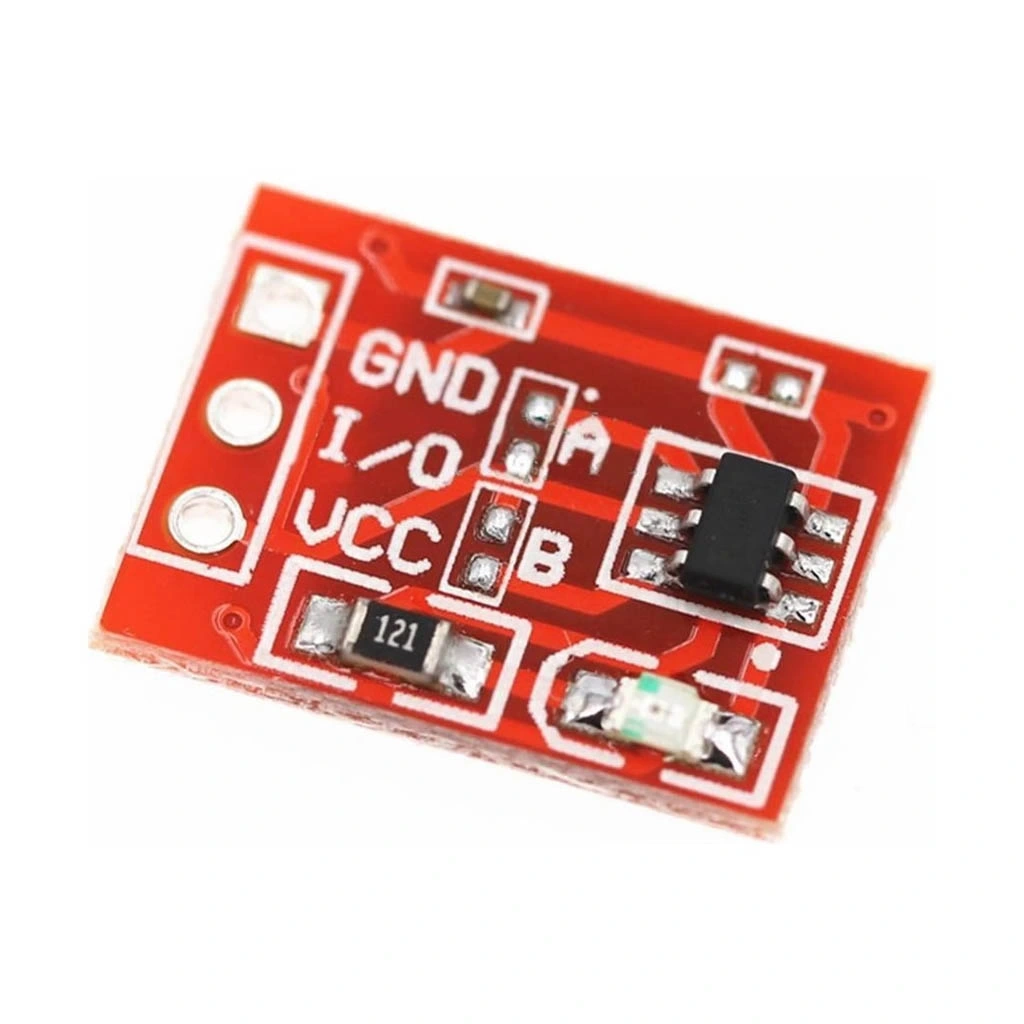

• Pin Sayısı: 3 pin (VCC, GND, SIG)
• Algılama Modu: Direkt dokunma veya ince yalıtkan yüzey üzerinden algılama
• Algılama Mesafesi: Yaklaşık 0-5 mm (malzeme kalınlığına bağlı)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Çalışma Nemi: %5-%95 RH (yoğuşmasız)
• Montaj Delikleri: Vardır (2 adet 3mm çaplı)
• Pin Header: 2.54mm standart aralıklı
• Koruma: Ters polarite koruması
• Uyumluluk: Arduino, Raspberry Pi, PIC, AVR ve diğer MCU platformları
• Çıkış Durumu: Dokunma algılandığında HIGH (varsayılan ayar)

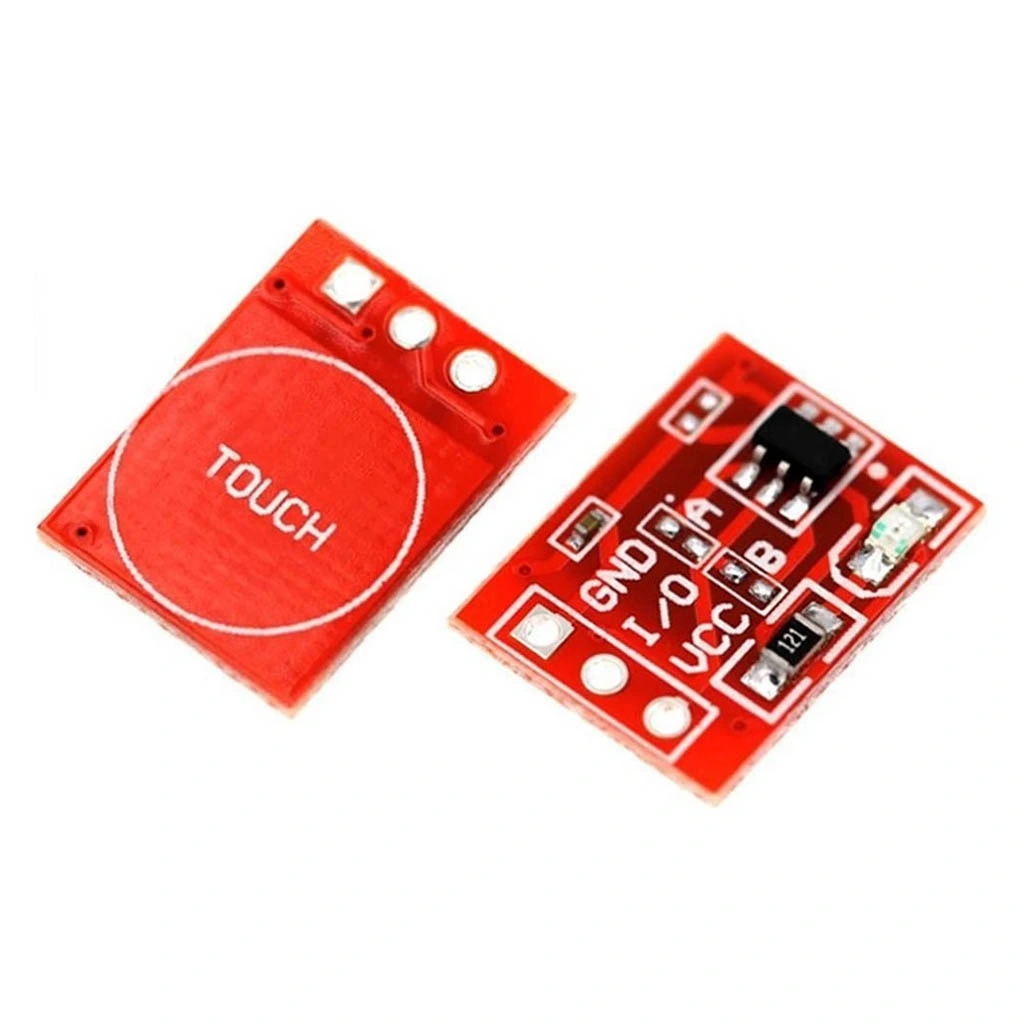

• Sensör Yüzeyi: PCB üzerinde bakır pad
• Kablo Bağlantısı: Dahil değildir (standart jumper kablolar kullanılabilir)

---

Kullanım Avantajları

TTP223 Dokunmatik Sensör Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Temassız Kontrol: Mekanik düğmelere alternatif temiz çözüm.
• Kolay Entegrasyon: Standart 3 pin arayüzü ile hızlı bağlantı.
• Düşük Güç Tüketimi: Bekleme modunda minimum enerji kullanımı.
• Görsel Geri Bildirim: Entegre LED ile dokunma algılama durumu gösterimi.
• Yüksek Hassasiyet: İnce malzemeler üzerinden bile algılama yeteneği.
• Geniş Voltaj Aralığı: 3V-5V çalışma voltajı ile çeşitli platformlarla uyumluluk.
• Kompakt Boyut: Minimum alan gereksinimi ile sınırlı alanlarda kullanılabilirlik.
• Dijital Çıkış: Kolay programlama için basit HIGH/LOW sinyal.
• Dayanıklı Yapı: Mekanik aşınma olmadan uzun ömürlü çalışma.
• Yüzey Montaj İmkanı: Montaj delikleriyle sabit kullanım olanağı.

---

İdeal Kullanım Alanları

Bu dokunmatik sensör modülünün tipik kullanım alanları aşağıda listelenmiştir.

• Dokunmatik Kontrol Panelleri: Ev otomasyonu ve elektronik cihaz kontrolleri
• İnteraktif Projeler: Eğitim ve sergi amaçlı interaktif uygulamalar
• Kapı Zilleri: Temassız kapı zili ve bildirim sistemleri
• Aydınlatma Kontrolleri: LED ve lamba açma/kapama sistemleri
• Gömülü Sistemler: Minimum alan gerektiren gömülü dokunmatik arayüzler
• Robotik Projeler: Robot kontrol ve etkileşim arayüzleri
• Müzik Enstrümanları: Elektronik müzik aletleri ve MIDI kontrol yüzeyleri
• Oyun Kontrolleri: Basit dokunmatik oyun kontrol arayüzleri
• Vending Makineleri: Ürün seçim ve kontrol arayüzleri
• Otomotiv Uygulamaları: Araç içi dokunmatik kontrol sistemleri

---

Arduino ile Kullanım Kılavuzu

TTP223 Dokunmatik Sensör Modülünün Arduino ile bağlantısı ve kullanımı.

---

Kapasitif Algılama Teknolojisi

TTP223 Dokunmatik Sensör Modülünün kullandığı kapasitif algılama teknolojisinin çalışma prensibi.

Modüller arasında yer alan TTP223 sensör, ileri bir kapasitif algılama teknolojisi kullanarak hassas dokunma tespiti sağlar.

Kapasitif Algılama Prensibi:

Kapasitif dokunmatik sensörlerin temel çalışma prensibi:

• Elektrik Alan Oluşturma: Sensör yüzeyindeki iletken pad elektrik alanı oluşturur
• Kapasitans Değişimi: İnsan vücudu sensöre yaklaştığında elektrik alanı bozulur
• Dielektrik Değişimi: Parmak, sensör ile toprak arasındaki dielektrik ortamı değiştirir
• Kapasitans Ölçümü: Entegre devre bu değişimi ölçerek dokunma olayını tespit eder
• Dijital Dönüşüm: Algılanan kapasitans değişimi dijital sinyale çevrilir

Bu işlem, herhangi bir fiziksel basınç veya hareket olmadan dokunmayı algılamayı sağlar.

TTP223 Çipinin Özellikleri:

TTP223 entegre devresinin özel teknolojik özellikleri:

• Otomatik Kalibrasyon: Güç açıldığında ortam koşullarına göre otomatik kalibrasyon
• Düşük Güç Tasarımı: Mikrowatt seviyesinde düşük güç tüketimi
• Gürültü Bağışıklığı: Elektriksel gürültüye karşı yüksek bağışıklık
• Yüksek Hassasiyet: İnce yalıtkan malzemeler üzerinden algılama yeteneği
• Sıcaklık Kompanzasyonu: Farklı ortam sıcaklıklarında kararlı çalışma

Bu özellikler, TTP223 çipini güvenilir ve çeşitli koşullarda kullanılabilir kılar.

Diğer Teknolojilere Göre Avantajları:

Kapasitif algılama teknolojisinin diğer dokunma algılama yöntemlerine göre avantajları:

• Mekanik Aşınma Olmaması: Hareketli parça içermediği için uzun ömürlü
• Sıvılardan Etkilenmeme: Yüzey üzerindeki nem veya kondensten minimum etkilenme
• Yüzey Esnekliği: Çeşitli yüzey malzemeleri arkasından çalışabilme
• Hassasiyet Kontrolü: Algılama mesafesi ve hassasiyeti ayarlanabilir
• Temassız Çalışma: Hijyenik kullanım için ideal, dokunma gerekmeden yaklaşma algılama potansiyeli

Bu avantajlar, TTP223 sensörünü mekanik butonlara göre daha dayanıklı ve çok yönlü kılar.

---

Bağlantı ve Entegrasyon Seçenekleri

TTP223 Dokunmatik Sensör Modülünün farklı sistemlere bağlantı ve entegrasyon yöntemleri.

Bu sensör modülü, standart 3 pinli arayüzü sayesinde çeşitli mikrodenetleyici platformlarına kolayca bağlanabilir.

Arduino ile Bağlantı:

Arduino mikrodenetleyici kartlarıyla bağlantı detayları:

• Temel Bağlantı:
  • VCC → Arduino 5V veya 3.3V
  • GND → Arduino GND
  • SIG → Arduino herhangi bir dijital pin
• Kesme (Interrupt) Kullanımı: Sensör çıkışı Arduino'nun kesme pinine bağlanarak anında tepki veren uygulamalar yapılabilir
• Çoklu Sensör Kullanımı: Birden fazla TTP223 modülü farklı dijital pinlere bağlanabilir
• Pull-up Direnci: Arduino'nun dahili pull-up dirençleri kullanılabilir (INPUT_PULLUP modu)
• Güç Kaynağı Seçimi: Arduino'nun 5V veya 3.3V pinlerinden güç alabilir

Arduino'nun geniş kütüphane desteği, sensörle kolayca iletişim kurmanızı sağlar.

Raspberry Pi ile Bağlantı:

Raspberry Pi ile kullanım detayları:

• Temel Bağlantı:
  • VCC → Raspberry Pi 3.3V
  • GND → Raspberry Pi GND
  • SIG → Raspberry Pi herhangi bir GPIO pini
• GPIO Yapılandırması: Python'da RPi.GPIO kütüphanesi ile pin giriş olarak yapılandırılır
• Pull-down Direnci: GPIO pin modu pull-down dirençli giriş olarak ayarlanabilir
• Olay Tabanlı Programlama: GPIO.add_event_detect() fonksiyonuyla kesme benzeri işlevsellik
• Seviye Dönüştürücü: 5V çalışma voltajı için seviye dönüştürücü devre gerekebilir

Raspberry Pi'nin işlem gücü, sensörden gelen verileri hızlı işlemenizi sağlar.

Diğer Mikrodenetleyicilerle Kullanım:

Farklı mikrodenetleyici platformlarıyla entegrasyon:

• ESP8266/ESP32: WiFi bağlantılı IoT projeleri için ideal entegrasyon
• STM32: Yüksek performanslı uygulamalar için ARM tabanlı platformlarla kullanım
• PIC Mikrodenetleyiciler: Endüstriyel uygulamalar için PIC serisi ile uyumlu çalışma
• ATtiny: Minimum alan gerektiren gömülü uygulamalar için uygun
• Mikro:bit: Eğitim amaçlı basit projeler için blok tabanlı programlama

Sensörün basit dijital arayüzü, hemen her mikrodenetleyiciyle entegrasyonu kolaylaştırır.

---

Hassas Algılama ve Kalibrasyon

TTP223 Dokunmatik Sensör Modülünün hassasiyet özellikleri ve kalibrasyon imkanları.

Dokunmatik sensörün optimum performansla çalışması için hassasiyet ve kalibrasyon ayarları önem taşır.

Algılama Hassasiyeti Faktörleri:

Sensörün algılama performansını etkileyen faktörler:

• Besleme Voltajı: Yüksek voltaj (5V) daha yüksek hassasiyet sağlar
• Yüzey Materyali: İletken olmayan malzemeler için maksimum kalınlık 5mm civarındadır
• Çevresel Gürültü: Elektriksel gürültü algılama hassasiyetini etkileyebilir
• Sensör Pad Boyutu: PCB üzerindeki algılama padinin boyutu hassasiyeti etkiler
• Nem ve Sıcaklık: Yüksek nem algılama hassasiyetini artırabilir

Bu faktörleri göz önünde bulundurarak sensörün konumlandırılması ve kullanılması önemlidir.

Yüzey Malzemeleriyle Kullanım:

Farklı malzemeler üzerinden algılama yapılırken dikkat edilecek noktalar:

• Plastik Yüzeyler: 3mm'ye kadar plastik kalınlığı üzerinden güvenilir algılama
• Cam Yüzeyler: 4mm'ye kadar cam kalınlığı üzerinden algılama mümkün
• Ahşap Yüzeyler: Nem oranına bağlı olarak 2-3mm kadar algılama
• Kağıt/Karton: İnce kağıt ve karton üzerinden mükemmel algılama
• Metal Yüzeyler: Metal yüzeylerle doğrudan temas etmemeli, yalıtılmalı

Sensörün algılama padini kaplayan yüzey, izole edici özellikte olmalıdır.

Optimum Performans İçin Öneriler:

Sensörden en iyi performansı almak için öneriler:

• Stabil Güç Kaynağı: Voltaj dalgalanması olmayan güç kaynağı kullanımı
• Düşük Empedanslı Ground: Gürültüden etkilenmemek için iyi topraklama
• Kabloların Kısalığı: Sinyal bozulmasını önlemek için kısa bağlantı kabloları
• Elektromanyetik İzolasyon: Güçlü elektromanyetik kaynaklardan uzak tutulmalı
• Yüzey Temizliği: Sensör yüzeyinin kir ve nemden arındırılması

Bu öneriler, dokunmatik sensörün daha kararlı ve hassas çalışmasını sağlar.

---

Dokunmatik Arayüz Tasarımı

TTP223 Dokunmatik Sensör Modülü ile etkin kullanıcı arayüzleri oluşturma teknikleri.

Dokunmatik sensör modülleri kullanarak sezgisel ve kullanıcı dostu arayüzler tasarlamak mümkündür.

Tekli Sensör Uygulamaları:

Tek bir TTP223 sensörü ile yapılabilecek arayüz tasarımları:

• Basit Açma/Kapama: Tek dokunuşla cihaz kontrolü
• Tetikleme Mekanizması: Dokunmatik başlatma/durdurma düğmesi
• Mod Değiştirici: Her dokunuşta farklı mod veya ayara geçiş
• Dokunma Süresi Algılama: Uzun ve kısa dokunuşlara farklı tepkiler
• Uyku Modundan Çıkarma: Düşük güç tüketimli sistemlerde uyandırma butonu

Tekli sensörler, basit kontrol gerektiren uygulamalar için idealdir.

Çoklu Sensör Dizileri:

Birden fazla TTP223 modülünü birlikte kullanarak oluşturulabilecek arayüzler:

• Dokunmatik Tuş Takımı: Sayısal veya harfli tuş takımı oluşturma
• Kaydırma Çubuğu: Yan yana dizilmiş sensörlerle seviye kontrolü
• İnteraktif Panel: Farklı fonksiyonlar için çoklu dokunmatik butonlar
• Yön Kontrolü: 4 yönlü (yukarı, aşağı, sağ, sol) kontrol paneli
• Çoklu Mod Seçimi: Her bir sensör farklı bir modu veya ayarı kontrol eder

Çoklu sensör uygulamaları, daha karmaşık kontrol senaryoları için uygundur.

Kullanıcı Geri Bildirimi:

Dokunmatik arayüzlerin kullanıcı deneyimini iyileştirmek için geri bildirim yöntemleri:

• LED Göstergeler: Dokunma algılandığında ışıkla görsel geri bildirim
• Ses Bildirimleri: Buzzer veya hoparlör ile işitsel geri bildirim
• Ekran Bildirimleri: LCD veya OLED ekranda dokunma durumu gösterimi
• Titreşim Motoru: Haptik geri bildirim için titreşim ekleme
• Durum LED'leri: Farklı durumları göstermek için renkli LED'ler

Kullanıcı geri bildirimi, dokunmatik arayüzlerin kullanım kolaylığını önemli ölçüde artırır.

---

Düşük Güç Tüketimi ve Enerji Verimliliği

TTP223 Dokunmatik Sensör Modülünün düşük güç özellikleri ve pil beslemeli projelere uygunluğu.

TTP223 çipi, yüksek enerji verimliliği için tasarlanmış olup, pil beslemeli projeler için idealdir.

Güç Tüketim Özellikleri:

TTP223 sensörünün güç tüketim profili:

• Bekleme Akımı: Yaklaşık 3-5 µA (mikroamper) gibi çok düşük değer
• Aktif Akım: Dokunma algılandığında 10-20 mA civarı
• Uyku Modu: Dahili güç tasarruf mekanizmaları
• Voltaj Aralığı: Düşük voltajlarda (3V) çalışabilme
• Dinamik Güç Yönetimi: Algılama sırasında otomatik güç düzenlemesi

Bu düşük güç özellikleri, uzun pil ömrü gerektiren uygulamalarda avantaj sağlar.

Pil Beslemeli Projelere Uygunluk:

Pille çalışan sistemlerde TTP223 kullanımının avantajları:

• Uzun Pil Ömrü: Mikrowatt seviyesinde bekleme gücü tüketimi
• AA/AAA Pil Uyumluluğu: 3V (2xAAA/AA) batarya ile doğrudan çalışabilme
• CR2032 Pil Desteği: 3V lityum düğme pille uzun süreli çalışma
• Güneş Paneli Uyumluluğu: Düşük güç gereksinimi sayesinde küçük güneş panelleriyle entegrasyon
• Enerji Hasatlama: Piezoelektrik veya termoelektrik güç kaynaklarıyla uyumluluk

Bu özellikler, kablosuz sensörler ve IoT cihazlar gibi pil beslemeli sistemlerde ideal kullanım sağlar.

Güç Tüketimini Optimize Etme Teknikleri:

TTP223 modülüyle enerji verimliliğini maksimize etme yöntemleri:

• Mikrodenetleyici Uyku Modu: Sensör sinyal değişimine bağlı mikrodenetleyici uyandırma
• Aralıklı Okuma: Sürekli yerine periyodik sensör okuma
• Voltaj Regülasyonu: Verimli düşük düşümlü regülatör kullanımı
• Devreden Çıkarma: Kullanılmadığında tamamen güç kesme
• Sinyal Filtreleme: Yazılımda yanlış okuma ve fazla tetiklemeleri önleme

Bu teknikler, pil beslemeli projelerde enerji verimliliğini önemli ölçüde artırır.

---

Örnek Proje Uygulamaları

TTP223 Dokunmatik Sensör Modülü ile geliştirilebilecek örnek projeler.

Bu dokunmatik sensör, çeşitli elektronik projelerde etkileşimli kontrol sağlama yeteneğine sahiptir.

Aydınlatma Kontrol Projeleri:

Işık kontrol sistemleri için örnek uygulamalar:

• Dokunmatik Gece Lambası: Dokunuşla açılıp kapanan düşük güçlü gece lambası
• Dokunmatik Dimmer: Dokunma süresine göre parlaklık kontrolü yapan LED dimmer
• RGB LED Kontrolcüsü: Her bir dokunuşta farklı renk moduna geçen RGB kontrolörü
• Dokunmatik Abajur: Klasik abajurlara dokunmatik kontrol ekleme
• Akıllı Aydınlatma: Arduino veya ESP8266 ile kablosuz dokunmatik aydınlatma kontrolü

Aydınlatma projeleri, TTP223 sensörünün en yaygın ve pratik kullanım alanlarındandır.

Güvenlik ve Erişim Kontrolü:

Güvenlik sistemleri için uygulama örnekleri:

• Dokunmatik Şifre Paneli: Çoklu TTP223 sensörleriyle oluşturulmuş şifre girişi
• Gizli Kilit Mekanizması: Görünmeyen yüzeylere entegre edilmiş dokunmatik tetikleyici
• Hareket Sekansı Algılama: Belirli bir sırada dokunmatik algılama ile güvenlik kodu
• Dokunmatik Kapı Zili: Temassız ve su geçirmez kapı zili uygulaması
• Alarm Aktivasyon Paneli: Dokunmatik kontrol paneli ile alarm sistem kontrolü

Güvenlik uygulamaları, sensörün suya ve toza karşı dayanıklılığından faydalanır.

İnteraktif Sanat ve Eğitim Projeleri:

Sanatsal ve eğitsel amaçlı proje fikirleri:

• Dokunmatik Müzik Enstrümanı: Her sensörün farklı bir nota çaldığı müzik aleti
• İnteraktif Poster: Dokunuşla içerik değiştiren veya ses çalan posterler
• Eğitsel Oyun Paneli: Doğru cevaba dokunmayla çalışan bilgi oyunları
• Dokunmatik Sanat Enstalasyonu: Dokunuşa tepki veren ışık veya ses sanat eserleri
• Engelli Etkileşim Araçları: Minimal hareket gerektiren dokunmatik yardımcı teknolojiler

Bu projeler, sensörün kullanım kolaylığı ve yaratıcı entegrasyon potansiyelini gösterir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x TTP223 Dokunmatik Sensör Modülü (Kırmızı PCB)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
