Smd Direnç

SMD Direnç - Yüzey Montaj Teknolojisinin Temel Bileşeni

SMD Direnç, elektronik devrelerde en yaygın kullanılan pasif komponentlerden biri olan direncin yüzey montaj (Surface Mount Device - SMD) versiyonudur. Voltaj.Net'in sunduğu Direnç kategorisinin bir alt kategorisi olan SMD dirençler, geleneksel delikli montaj (through-hole) dirençlere göre daha küçük boyutları, otomatik montaja uygunlukları ve yüksek yoğunluklu devre tasarımlarına imkan tanımaları ile öne çıkarlar.

SMD dirençler, modern elektronik cihazların küçülmesine ve hafiflemesine olanak sağlayan temel bileşenlerdir. Cep telefonlarından bilgisayarlara, tıbbi cihazlardan otomotiv elektroniğine kadar hemen her elektronik üründe kullanılırlar. Boyutları standart kodlarla belirtilen bu dirençler (örneğin 1206, 0805, 0603),farklı güç değerleri, tolerans oranları ve sıcaklık katsayılarına sahiptir.

Bu kategori altında, elektronik projeleriniz ve PCB tasarımlarınız için ihtiyaç duyabileceğiniz çeşitli boyut ve değerlerde SMD direnç çözümleri sunuyoruz. Voltaj.Net olarak, hem hobi projeleriniz hem de profesyonel uygulamalarınız için yüksek kaliteli SMD direnç seçeneklerini uygun fiyatlarla sizlere sunmaktan gurur duyuyoruz.


SMD Direnç Teknolojisi ve Temel Bilgiler

SMD dirençler hakkında temel bilgiler, yapıları ve teknik özellikleri.

SMD (Surface Mount Device) dirençler, PCB yüzeyine doğrudan monte edilen, delikli montaj gerektirmeyen modern direnç türleridir. Bu dirençler, elektrik akımının geçişini kontrol eden ve gerilim düşümü sağlayan temel pasif elektronik komponentlerdir. Geleneksel dirençlere göre daha küçük boyutları, daha iyi frekans karakteristikleri ve otomatik montaja uygunlukları ile günümüz elektronik endüstrisinde tercih edilirler.

SMD Direnç Yapısı ve Bileşenleri:

  • Direnç Elemanı: Metal film, kalın film, ince film, metal oksit veya karbon kompozit malzemeden üretilir. Direnç değerini belirleyen ana bileşendir.
  • Terminaller: Genellikle nikel ve kalay kaplı metal uçlar. PCB'ye lehimlenerek elektriksel bağlantıyı sağlar.
  • Koruyucu Kaplama: Direnç elemanını çevresel etkenlerden koruyan seramik, epoksi veya cam tabanlı kaplama.
  • İşaretleme: Küçük boyutlu SMD dirençlerde genellikle değer kodlaması yoktur. Daha büyük boyutlarda (örn. 1206) bazen değer kodları bulunabilir.

SMD Direnç Boyutları ve Kodlama:

  • Boyut Kodlaması: SMD dirençler, metrik ölçüde uzunluk ve genişlik değerlerine göre kodlanır:
    • 1206: 3.2mm x 1.6mm boyutunda
    • 0805: 2.0mm x 1.25mm boyutunda
    • 0603: 1.6mm x 0.8mm boyutunda
    • 0402: 1.0mm x 0.5mm boyutunda
    • 0201: 0.6mm x 0.3mm boyutunda
  • Değer Kodlaması: SMD dirençlerde genellikle 3 veya 4 basamaklı bir kod kullanılır:
    • İlk iki (veya üç) rakam anlamlı değerleri gösterir
    • Son rakam çarpanı (10 üzeri) gösterir
    • Örnek: "103" kodu 10×10^3 = 10kΩ anlamına gelir
    • "4R7" gibi kodlarda R harfi ondalık noktası yerine kullanılır (4.7Ω)

SMD Direnç Türleri:

  • Kalın Film Dirençler: En yaygın SMD direnç türü. İletken ve dirençli malzemelerin seramik alt tabaka üzerine basılmasıyla üretilir. Ekonomik ve geniş direnç değeri aralığı sunar.
  • İnce Film Dirençler: Metal filmin seramik alt tabaka üzerine buharlaştırılmasıyla üretilir. Daha hassas toleranslar, düşük gürültü ve iyi sıcaklık katsayısı sunar.
  • Metal Folyo Dirençler: Yüksek hassasiyet gerektiren uygulamalar için kullanılır. Çok düşük sıcaklık katsayısı ve uzun süreli kararlılık sağlar.
  • Metal Oksit Dirençler: Yüksek güç kapasitesi ve aşırı yük dayanımı gerektiğinde tercih edilir.
  • Özel Amaçlı SMD Dirençler: Akım algılama dirençleri, yüksek frekans dirençleri, yüksek voltaj dirençleri gibi özel uygulamalar için tasarlanmış türler.

SMD Direnç Teknik Özellikleri:

  • Direnç Değeri: Ohm (Ω) birimi ile ölçülür. 0Ω (jumper) değerinden 100MΩ ve üzerine kadar değerler mevcuttur. E6, E12, E24, E48, E96 serileri standart değerleri belirler.
  • Tolerans: Direncin nominal değerinden izin verilen sapma oranı. Yaygın tolerans değerleri: ±1% (F),±2% (G),±5% (J),±10% (K).
  • Güç Değeri: Watt birimi ile ölçülür. Direncin güvenle dağıtabileceği maksimum güç. Boyuta göre değişir:
    • 1206: genellikle 1/4W (0.25W)
    • 0805: genellikle 1/8W (0.125W)
    • 0603: genellikle 1/10W (0.1W)
    • 0402: genellikle 1/16W (0.0625W)
  • Sıcaklık Katsayısı (TCR): ppm/°C (milyonda parça/°C) olarak ifade edilir. Sıcaklık değişiminin direnç değerine etkisini gösterir. Düşük TCR değerleri daha kararlı dirençleri işaret eder.
  • Çalışma Sıcaklığı: Direncin güvenle çalışabileceği sıcaklık aralığı. Genellikle -55°C ile +125°C veya +155°C arasındadır.
  • Frekans Karakteristiği: Yüksek frekanslarda parasitik etkilerden kaynaklanan davranış değişimleri.
  • Gürültü Karakteristiği: Direncin içsel elektriksel gürültü seviyesi, hassas uygulamalar için önemlidir.
  • Gerilim Katsayısı: Gerilim değişiminin direnç değerine etkisini gösteren parametre.

SMD Direnç Avantajları:

  • Küçük Boyut: Geleneksel dirençlere göre çok daha az yer kaplar, yüksek yoğunluklu devre tasarımına olanak tanır.
  • Otomatik Montaj: Pick-and-place makineleri ile hızlı ve verimli montaj imkanı sağlar.
  • İyi Frekans Karakteristiği: Kısa bağlantı uçları sayesinde düşük parazitik endüktans ve kapasitans değerleri sunar.
  • Mekanik Dayanıklılık: Geleneksel dirençlere göre titreşim ve şoklara karşı daha dayanıklıdır.
  • Maliyet Verimliliği: Otomatik montaj süreçleri ve PCB alan tasarrufu sayesinde toplam üretim maliyetlerini düşürür.
  • Isı Dağıtımı: PCB'ye doğrudan montaj edildiğinden, ısı dağıtımı daha verimlidir.

SMD Direnç Dezavantajları:

  • Manuel Montaj Zorluğu: Küçük boyutları nedeniyle el ile montaj ve değiştirme işlemleri zordur.
  • Isı Hassasiyeti: Lehimleme sırasında aşırı ısıya maruz kalırsa hasar görebilir.
  • Görsel Tanımlama Zorluğu: Boyutlarının küçüklüğü nedeniyle değer kodlarını okumak zor olabilir veya hiç kod bulunmayabilir.
  • Güç Sınırlaması: Boyutları nedeniyle yüksek güç uygulamaları için uygun değildir, ısınma sorunu yaşanabilir.

SMD dirençler, modern elektronik tasarımların vazgeçilmez bileşenleridir. Doğru seçilmiş ve uygulanmış SMD dirençler, devrelerin güvenilirliğini, performansını ve ömrünü olumlu yönde etkiler. Voltaj.Net olarak sunduğumuz geniş SMD direnç yelpazesi ile elektronik projelerinizin ihtiyaçlarını karşılamayı hedefliyoruz.


SMD Direnç Türleri ve Kullanım Alanları

Farklı SMD direnç tiplerinin özellikleri ve ideal kullanım senaryoları.

SMD dirençler, farklı boyutlarda, güç değerlerinde ve üretim teknolojilerinde karşımıza çıkar. Her bir tür, belirli uygulama senaryoları için avantajlar sunar. Bu bölümde, farklı SMD direnç türlerini ve bunların en uygun kullanım alanlarını inceleyeceğiz.

1206 Kılıf Dirençler:

  • Boyut: 3.2mm x 1.6mm
  • Güç Kapasitesi: Genellikle 1/4W (0.25W)
  • Özellikler: Daha kolay el ile montaj, yüksek güç kapasitesi, kolay görsel tanımlama.
  • Kullanım Alanları:
    • Orta-yüksek güç gerektiren devreler
    • LED sürücü devreleri
    • Güç kaynağı devreleri
    • Manuel montaj yapılacak prototip çalışmaları
    • Eğitim amaçlı elektronik projeler
  • Avantajları: El ile lehimlemede kolaylık, daha yüksek akım taşıma kapasitesi, daha iyi ısı dağıtımı.

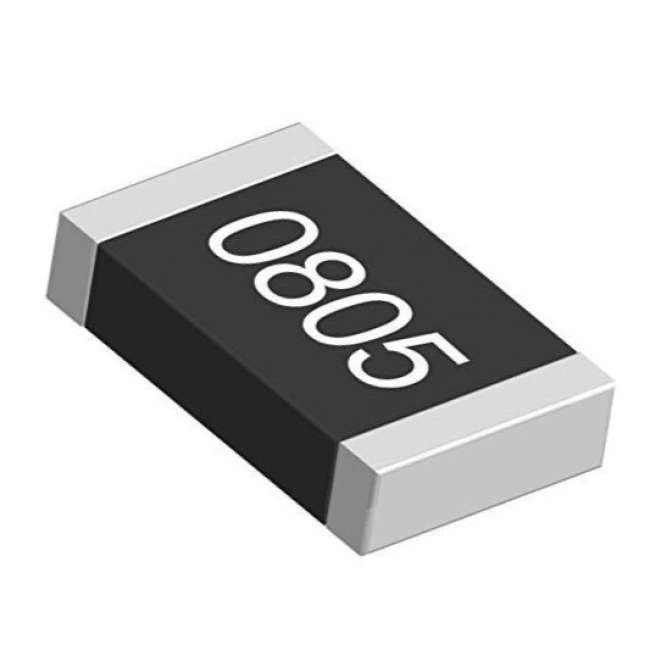

0805 Kılıf Dirençler:

  • Boyut: 2.0mm x 1.25mm
  • Güç Kapasitesi: Genellikle 1/8W (0.125W)
  • Özellikler: 1206'dan daha küçük ama hala manuel montaj için uygun, dengeli güç/boyut oranı.
  • Kullanım Alanları:
    • Genel amaçlı elektronik devreler
    • Sinyal işleme devreleri
    • Küçük boyutlu güç kaynakları
    • Mikrodenetleyici tabanlı projeler
    • Genel tüketici elektroniği ürünleri
  • Avantajları: İyi bir güç kapasitesi/boyut dengesi, yaygın kullanım, çeşitli değer ve tolerans seçenekleri.

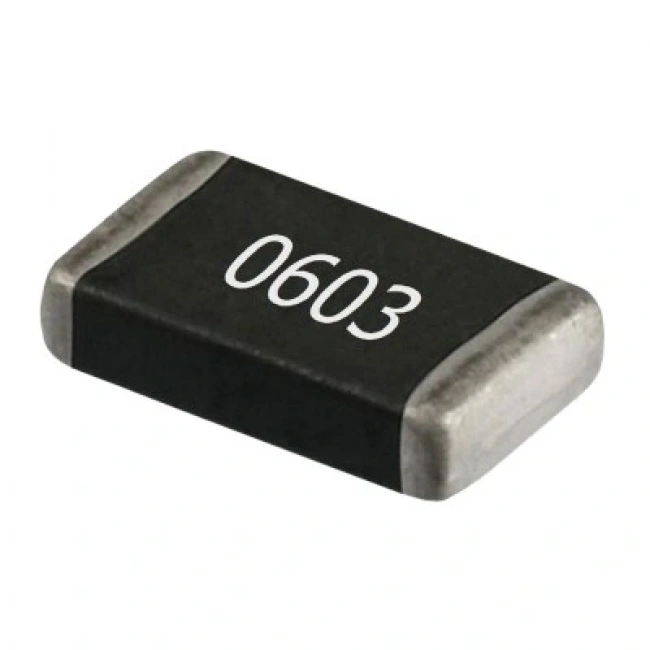

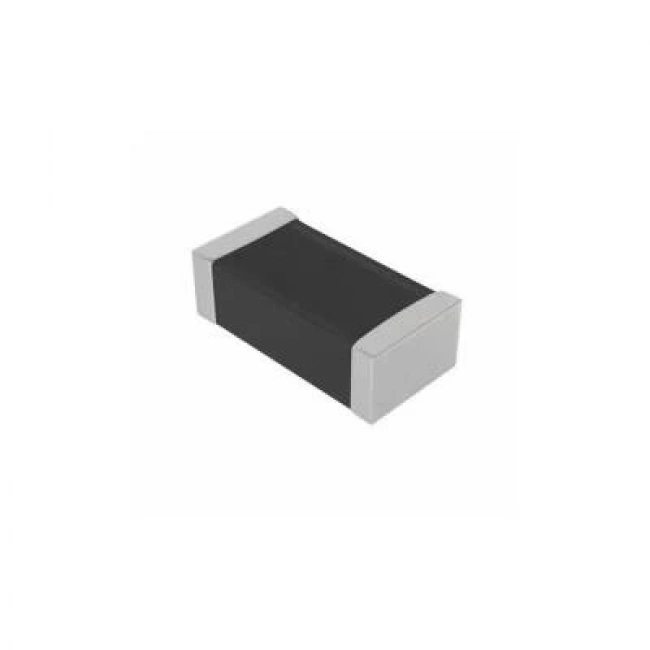

0603 Kılıf Dirençler:

  • Boyut: 1.6mm x 0.8mm
  • Güç Kapasitesi: Genellikle 1/10W (0.1W)
  • Özellikler: Kompakt boyut, manuel montaj için zorlayıcı ama mümkün, iyi frekans karakteristiği.
  • Kullanım Alanları:
    • Alan kısıtlaması olan kompakt elektronik devreler
    • Cep telefonu ve tablet devre kartları
    • Yüksek frekans uygulamaları
    • Düşük güç gerektiren dijital devreler
    • Gömülü sistemler ve IoT cihazları
  • Avantajları: Alan tasarrufu, düşük parazitik değerler, geniş direnç değeri aralığı.

Daha Küçük SMD Direnç Boyutları (0402, 0201, 01005):

  • Boyutlar:
    • 0402: 1.0mm x 0.5mm
    • 0201: 0.6mm x 0.3mm
    • 01005: 0.4mm x 0.2mm
  • Güç Kapasitesi: 0402 için genellikle 1/16W, daha küçük boyutlar için daha düşük.
  • Kullanım Alanları:
    • Ultra kompakt mobil cihazlar
    • Giyilebilir teknoloji ürünleri
    • Yüksek yoğunluklu PCB tasarımları
    • RF ve mikrodalga devreler
    • İmplante edilebilir tıbbi cihazlar
  • Özellikler: Manuel montaj için uygun değildir, özel üretim ekipmanları gerektirir, mükemmel frekans karakteristiği.

Kalın Film ve İnce Film SMD Dirençler:

  • Kalın Film SMD Dirençler:
    • Üretim: Dirençli pasta seramik alt tabaka üzerine serigrafi ile basılır.
    • Tolerans: Genellikle ±1% ila ±5%
    • TCR: Genellikle 100-250 ppm/°C
    • Kullanım: Genel amaçlı uygulamalar, maliyet odaklı projeler
  • İnce Film SMD Dirençler:
    • Üretim: Metal film seramik alt tabaka üzerine buharlaştırma veya püskürtme yöntemiyle uygulanır.
    • Tolerans: Genellikle ±0.1% ila ±1%
    • TCR: Genellikle 25-100 ppm/°C
    • Kullanım: Hassas ölçüm devreleri, enstrümantasyon, tıbbi cihazlar

Özel Amaçlı SMD Dirençler:

  • Akım Algılama Dirençleri (Current Sensing):
    • Özellikler: Çok düşük direnç değerleri (0.001Ω-0.1Ω),yüksek hassasiyet, düşük TCR
    • Kullanım: Akım ölçümü, aşırı akım koruması, motor kontrolü
  • Yüksek Güç SMD Dirençler:
    • Özellikler: Büyük boyut, özel ısı dağıtım tasarımı, yüksek güç kapasitesi (1W-5W)
    • Kullanım: Güç elektroniği, motor sürücüleri, güç kaynakları
  • Yüksek Voltaj SMD Dirençler:
    • Özellikler: Yüksek çalışma voltajı (100V-400V),özel izolasyon
    • Kullanım: Yüksek voltajlı devreler, güç kaynakları, elektrostatik uygulamalar
  • Anti-Sülfür SMD Dirençler:
    • Özellikler: Sülfür kirliliğine karşı koruma, özel kaplama
    • Kullanım: Otomotiv, endüstriyel, petrokimya ortamları
  • Hassas Hassas SMD Dirençler:
    • Özellikler: Ultra düşük TCR (<10 ppm/°C),çok dar tolerans (±0.01% - ±0.1%)
    • Kullanım: Hassas ölçüm cihazları, tıbbi ekipmanlar, test cihazları

Uygulama Alanlarına Göre SMD Direnç Seçimi:

  • Tüketici Elektroniği:
    • Akıllı telefonlar, tabletler: 0402, 0603 boyutları
    • Dizüstü bilgisayarlar: 0603, 0805 boyutları
    • TV, ev eğlence sistemleri: 0603, 0805, 1206 boyutları
  • Endüstriyel Elektronik:
    • PLC sistemleri: 0805, 1206 boyutları
    • Motor sürücüleri: 1206, 2010 boyutları, yüksek güç dirençleri
    • Sensör devreleri: 0603, 0805, hassas toleranslı türler
  • Otomotiv Elektroniği:
    • Motor kontrol üniteleri: 0805, 1206, AEC-Q200 sertifikalı
    • Güvenlik sistemleri: Yüksek güvenilirlikli, anti-sülfür dirençler
    • Aydınlatma sistemleri: 0603, 0805, yüksek sıcaklık dirençleri
  • Medikal Elektronik:
    • İmplante edilebilir cihazlar: 0201, 0402, ultra güvenilir, hassas dirençler
    • Tanı cihazları: 0603, 0805, hassas toleranslı
    • Hasta monitörleri: 0603, 0805, düşük gürültülü dirençler
  • Yüksek Frekans Uygulamaları:
    • RF devreleri: 0402, 0603, düşük indüktif özelliklere sahip
    • Mikrodalga devreleri: 0201, 0402, özel RF dirençleri
    • Telekomünikasyon ekipmanları: 0603, düşük parazitik değerli
  • Hobi ve Prototip Geliştirme:
    • Arduino projeleri: 0805, 1206 boyutları
    • DIY elektronik: 1206 boyutu (elle lehimlenebilirlik)
    • Eğitim amaçlı devreler: 0805, 1206 boyutları

SMD Direnç Devre Tasarım İpuçları:

  • Güç Hesabı: Direnç üzerinde oluşacak maksimum gücü hesaplayın (P = V²/R veya P = I²×R) ve en az 2 kat güvenlik payı bırakın.
  • Montaj Yöntemi: Manuel montaj yapılacaksa en az 0603, tercihen 0805 veya 1206 boyutlarını tercih edin.
  • Tolerans Seçimi: Hassas voltaj bölücüler, referans devreleri ve hassas zamanlayıcılar için düşük toleranslı (±1% veya daha iyi) dirençler kullanın.
  • Sıcaklık Etkisi: Geniş sıcaklık aralığında çalışacak devreler için düşük TCR değerli dirençler seçin.
  • PCB Termal Tasarım: Yüksek güç dirençleri için PCB'de yeterli ısı dağıtım alanı (thermal pad) planlayın.

Voltaj.Net olarak, geniş SMD direnç yelpazemizle elektronik projelerinizin ihtiyaçlarını karşılıyoruz. 1206, 0805 ve 0603 kılıf boyutlarında, çeşitli değer ve toleranslarda SMD dirençlerimizi inceleyebilir, projenize en uygun olanları seçebilirsiniz.


SMD Direnç Seçimi ve Satın Alma Rehberi

Doğru SMD direnci seçmek için dikkat edilmesi gereken faktörler ve alışveriş ipuçları.

Elektronik projeleriniz için doğru SMD direnç seçimi, devrenizin performansı, güvenilirliği ve ömrü açısından kritik öneme sahiptir. Bu bölümde, SMD direnç seçerken göz önünde bulundurmanız gereken faktörleri ve akıllı alışveriş için öneriler sunacağız.

SMD Direnç Seçiminde Dikkat Edilecek Temel Faktörler:

  • Direnç Değeri: Devrenizin gerektirdiği direnç değerini (ohm olarak) doğru belirleyin. E6, E12, E24, E96 gibi standart serilerden seçim yapın.
  • Güç Değeri: Direnç üzerinde oluşacak maksimum gücü hesaplayın (P = V²/R veya P = I²×R) ve bu değerin en az 2 katı güç kapasitesine sahip SMD direnç seçin.
  • Boyut (Kılıf): Projenizdeki alan kısıtlamalarını ve montaj yöntemini göz önünde bulundurarak uygun boyutu seçin:
    • Manuel montaj için: 1206 veya 0805
    • Otomatik montaj ve orta yoğunluklu PCB'ler için: 0603
    • Yüksek yoğunluklu, kompakt tasarımlar için: 0402 veya daha küçük
  • Tolerans: Uygulamanızın hassasiyet gereksinimlerine göre tolerans değerini seçin:
    • Genel amaçlı devreler için: ±5% (J) veya ±2% (G)
    • Hassas uygulamalar için: ±1% (F) veya ±0.5% (D)
    • Yüksek hassasiyetli ölçüm devreleri için: ±0.1% (B) veya daha iyi
  • Sıcaklık Katsayısı (TCR): Sıcaklık değişimlerinden etkilenebilecek devreler için düşük TCR değerli dirençler tercih edin:
    • Genel amaçlı kullanım: 100-250 ppm/°C
    • Hassas uygulamalar: 25-100 ppm/°C
    • Yüksek hassasiyetli uygulamalar: <25 ppm/°C

Uygulama Türüne Göre SMD Direnç Seçimi:

  • Güç Elektroniği:
    • Yüksek güç kapasiteli SMD dirençler (1206 veya daha büyük)
    • Düşük TCR değeri
    • Aşırı yük dayanımı yüksek metal film veya metal oksit türleri
  • Hassas Analog Devreler:
    • Düşük toleranslı (±1% veya daha iyi)
    • Düşük TCR değerli
    • Düşük gürültülü ince film dirençler
    • İyi uzun süreli kararlılık
  • Yüksek Frekans Devreleri:
    • Küçük boyutlu (0603 veya daha küçük)
    • Düşük parazitik endüktans ve kapasitans değerli
    • Özel RF dirençleri
  • Akım Algılama:
    • Düşük değerli (0.001Ω-0.1Ω)
    • Yüksek hassasiyetli (±1% veya daha iyi)
    • Yüksek güç kapasiteli
    • Düşük TCR değerli (Kelvin bağlantı özellikli olabilir)
  • Otomotiv ve Endüstriyel Uygulamalar:
    • AEC-Q200 sertifikalı
    • Geniş çalışma sıcaklığı aralığı (-55°C ila +155°C)
    • Yüksek nem ve titreşim dayanımı
    • Anti-sülfür özellikleri

SMD Direnç Alışverişinde Dikkat Edilecek Hususlar:

  • Güvenilir Tedarikçi:Voltaj.Net gibi güvenilir ve kalite kontrollü ürünler sunan tedarikçilerden alışveriş yapın.
  • Direnç Değeri Doğrulama: Küçük SMD dirençlerde değer kodları olmayabilir. Doğru değerde ürün aldığınızdan emin olun.
  • Paket Miktarı: SMD dirençler genellikle rulo, şerit veya poşet ambalajlarda çoklu miktarlarda satılır. İhtiyacınıza uygun miktarı seçin.
  • Depolama Koşulları: SMD dirençlerin nem almayan, anti-statik ambalajlarda saklandığından emin olun.
  • Üretim Tarihi: Mümkünse yeni üretim tarihli ürünleri tercih edin, uzun süre depolanmış dirençlerde lehimlenebilirlik sorunları yaşanabilir.
  • Teknik Veriler: Ürün sayfalarında veya teknik veri sayfalarında (datasheet) belirtilen tüm özellikleri kontrol edin.

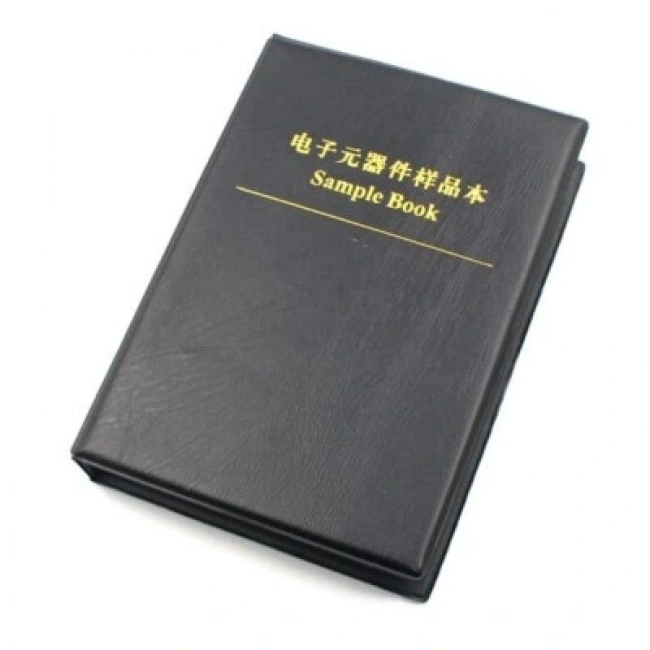

SMD Direnç Kit'leri:

  • Avantajları:
    • Çeşitli değerlerde dirençleri tek pakette bulundurma
    • Prototip geliştirme ve hobi projeleri için ideal
    • Ekonomik fiyatlandırma
    • Düzenli saklama imkanı
  • Kit Seçim Kriterleri:
    • İçerdiği değer aralığı ve çeşitliliği
    • Boyut (kılıf) uygunluğu
    • Tolerans ve kalite standartları
    • Organizasyon ve etiketleme sistemi

SMD Direnç Maliyetini Etkileyen Faktörler:

  • Tolerans: Daha düşük tolerans değerleri (daha hassas dirençler) daha yüksek maliyete sahiptir.
  • TCR Değeri: Düşük TCR değerli dirençler daha pahalıdır.
  • Üretim Teknolojisi: İnce film dirençler kalın film dirençlerden genellikle daha pahalıdır.
  • Güç Kapasitesi: Yüksek güç kapasiteli özel SMD dirençler daha maliyetlidir.
  • Sertifikasyonlar: AEC-Q200 gibi özel endüstri sertifikalarına sahip dirençler daha yüksek fiyatlıdır.
  • Alım Miktarı: Büyük miktarlarda alımlar birim fiyatı düşürür.

SMD Direnç Tanımlama ve Kodlama:

  • 3 veya 4 Haneli Kodlama:
    • "103" = 10×10^3 = 10,000Ω = 10kΩ
    • "4702" = 47×10^2 = 4,700Ω = 4.7kΩ
    • "100" = 10×10^0 = 10Ω
  • R Notasyonu:
    • "4R7" = 4.7Ω (R, ondalık nokta yerine kullanılır)
    • "R47" = 0.47Ω
    • "R01" = 0.01Ω
  • Ölçüm Cihazları: Çok küçük SMD dirençlerde kod olmayabilir, bu durumda multimetre veya LCR metre ile ölçüm yapılması gerekir.

Montaj ve Lehimleme İpuçları:

  • Manuel Lehimleme:
    • İnce uçlu havya ve ince lehim teli kullanın
    • Flux kullanımı lehimlemeyi kolaylaştırır
    • SMD cımbızı kullanarak direnci konumlandırın
    • Önce bir ucu lehimleyin, sonra direnci konumlandırıp diğer ucu lehimleyin
  • Sıcak Hava veya Reflow Lehimleme:
    • PCB pad'lerine lehim pastası uygulayın
    • Dirençleri pastanın üzerine yerleştirin
    • Kontrollü sıcaklık profili ile ısıtın
  • Lehimleme Sıcaklığı: Genellikle 260-280°C, direncin teknik veri sayfasında belirtilen maksimum sıcaklığı aşmayın.

Depolama ve Taşıma:

  • Nem Kontrolü: SMD dirençleri düşük nemli ortamlarda saklayın. Nem, lehimlenebilirliği olumsuz etkileyebilir.
  • Anti-statik Önlemler: ESD (Elektrostatik Deşarj) korumalı ambalajlarda saklayın.
  • Organizasyon: Değer ve boyutlarına göre etiketlenmiş, bölmeli kutularda saklayın.
  • Taşıma: Taşıma sırasında fiziksel darbe ve titreşimlerden koruyun.

Voltaj.Net olarak, elektronik projeleriniz için ihtiyaç duyduğunuz tüm SMD direnç çeşitlerini sunuyoruz. 1206, 0805 ve 0603 kılıf boyutlarında, çeşitli değer ve toleranslarda yüksek kaliteli SMD dirençlerimizi uygun fiyatlarla satın alabilirsiniz. Aynı gün kargo seçeneğimizle siparişleriniz hızla elinize ulaşır. SMD direnç seçimi konusunda tereddütleriniz varsa, teknik destek ekibimiz her zaman yardıma hazırdır.


Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, projeleriniz için kaliteli ve uygun fiyatlı SMD direnç çözümleri sunar.

  • Geniş Ürün Yelpazesi: Farklı model ve özelliklerde SMD direnç seçenekleri.
  • Kalite Güvencesi: Ürünlerimiz güvenilir üreticilerden tedarik edilir ve kontrol edilerek gönderilir.
  • Teknik Destek: SMD direnç seçimi ve kullanımı konusunda ekibimizden destek alabilirsiniz.
  • Hızlı Teslimat: Stoktan hemen sevkiyat ve aynı gün kargo avantajı.
  • Uygun Fiyat: Her bütçeye uygun SMD direnç seçenekleri.
  • Toplu Alım İmkanı: Okul, atölye ve kurumsal alımlar için avantajlı fiyatlar.

SMD Direnç Hakkında Sıkça Sorulan Sorular

SMD direnç kodları nasıl okunur?

3 haneli kodlarda ilk iki hane değeri, üçüncü hane çarpanı gösterir; örneğin 103 = 10kΩ. 4 haneli kodlarda ilk üç hane değer, son hane çarpandır.

0603, 0805 ve 1206 ne anlama gelir?

Bu kodlar inç cinsinden kılıf boyutlarını ifade eder. 0805 yaklaşık 2.0x1.25 mm, 1206 yaklaşık 3.2x1.6 mm boyutundadır.

SMD direnç güç değeri nedir?

Güç değeri kılıf boyutuna bağlıdır; 0603 yaklaşık 1/10W, 0805 yaklaşık 1/8W, 1206 yaklaşık 1/4W güç taşır.

SMD direnç nasıl lehimlenir?

Pad'lerden birine lehim eritilir, direnç cımbızla yerleştirilip bu uç lehimlenir, ardından diğer uç lehimlenir. Sıcak hava istasyonu da kullanılabilir.

SMD direnç toleransı nasıl anlaşılır?

E96 serisi kodlu (ör. 01C) dirençler genellikle %1 toleranslıdır. 3 haneli kodlu dirençler çoğunlukla %5 toleranslıdır.

SMD direnç değeri multimetre ile ölçülebilir mi?

Evet, ince uçlu problar veya SMD cımbız prob ile ölçülebilir. Devre üzerindeyken ölçüm paralel elemanlardan etkilenebilir.

0 ohm SMD direnç ne işe yarar?

0 ohm dirençler PCB üzerinde köprü (jumper) olarak kullanılır ve otomatik dizgi makinelerinde montaj kolaylığı sağlar.

SMD direnç makara halinde mi satılır?

SMD dirençler adet, şerit veya makara halinde sunulabilir; satış birimi ürün sayfasında belirtilir.

Delikli direnç yerine SMD direnç kullanılabilir mi?

Elektriksel olarak aynı değer ve güçte olduğunda kullanılabilir; ancak PCB'nin SMD montaja uygun pad'lere sahip olması gerekir.

SMD direnç neden yanar?

Kılıf boyutunun taşıyabileceği gücün aşılması dirençlerin yanmasına yol açar. Güç hesabına göre daha büyük kılıf seçilmelidir.

Yükleniyor...
