Kablo Uçları

Kablo Uçları

Elektrik ve elektronik bağlantılarda güvenli ve verimli iletim sağlayan Kablo Uçları kategorimizde, çeşitli bağlantı tiplerinde yüksek kaliteli terminaller sunuyoruz. Kabloların güvenli bir şekilde sonlandırılması, elektrik sistemlerinin güvenilirliği ve performansı için kritik önem taşır.

Voltaj.Net olarak sunduğumuz geniş kablo ucu çeşitleri arasında faston tipler, çatal tipler, yuvarlak tipler, iğne tipler ve özel uygulamalar için tasarlanmış çeşitli terminaller bulunmaktadır. Kablo Uçları ve Yüksükleri ana kategorisinin önemli bir alt grubu olan kablo uçları, farklı kesitlerde ve çeşitli izolasyon seçenekleriyle elektrik bağlantılarınız için ideal çözümler sunar.

Ürünlerimiz arasında İzoleli Erkek Faston Tip Kablo Uçları, Dişi Faston Tip İzoleli Kablo Uçları, İzoleli Çatal Tipi Kablo Uçları ve İzoleli Yuvarlak Kablo Uçları gibi çok çeşitli terminal tipleri bulunmaktadır.

Kablo Uçları Teknolojisi ve Temel Bilgiler

Kablo uçları, elektrik ve elektronik sistemlerde kablo bağlantılarını güvenli, verimli ve düzenli hale getiren önemli komponentlerdir. Bu bölümde, kablo uçlarının yapısı, tipleri ve temel özellikleri hakkında bilgi bulabilirsiniz.

Kablo Uçlarının Yapısı ve Malzemeleri:

• İletken Kısım: Genellikle bakır veya pirinçten üretilir, elektrik iletimini sağlar. Kalay, nikel veya gümüş kaplama da kullanılabilir.
• İzolasyon Kılıfı: PVC, naylon, polipropilen veya diğer yalıtkan malzemelerden üretilir. Elektrik çarpmasını önler ve renk kodlaması sağlar.
• Sıkıştırma Bölgesi: Kablonun terminal ile mekanik olarak birleştirildiği kısımdır.

Temel Kablo Ucu Tipleri:

• Faston Terminaller (Quick Disconnect): Hızlı takıp çıkarılabilen erkek-dişi yapıda bağlantı elemanlarıdır.
  • Erkek Faston Uçlar: Bıçak şeklinde, dişi terminale geçen uçlardır.
  • Dişi Faston Uçlar: Erkek terminali içine alan yuvalı uçlardır.
  • Geri Dönüşlü Faston Uçlar: İlave bağlantı noktası bulunan özel tiplerdir.

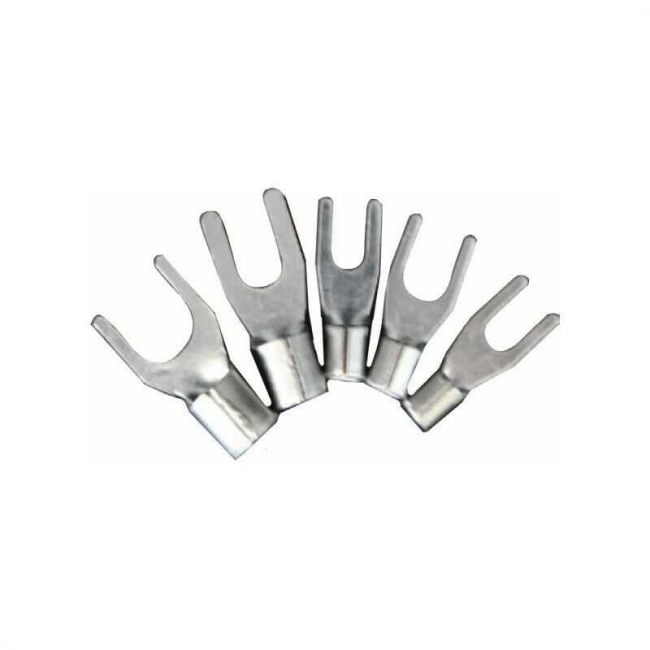

• Çatal Tip Terminaller (Fork/Spade): U şeklinde açık uçlu, vida bağlantısı için tasarlanmış terminallerdir.
• Yuvarlak Tip Terminaller (Ring): Tam kapalı halka şeklinde, cıvata veya vida ile sabitlenir.
• İğne Tip Terminaller (Pin): İnce, silindirik yapıda, özel soketlere takılabilen terminallerdir.
• Bıçak Tip Terminaller: İnce, düz yapıda, özel soketlere giren terminallerdir.
• Butt Splice Konnektörler: İki kabloyu uç uca birleştirmek için kullanılan silindirik terminallerdir.

İzolasyon Tipleri ve Sınıflandırma:

• Standart İzoleli Terminaller: Temel koruma sağlayan, terminal gövdesinin bir kısmını kaplayan izolasyon.
• Tam İzoleli Terminaller: Terminal gövdesinin tamamını kaplayan, maksimum koruma sağlayan izolasyon.
• İzolesiz Terminaller: Açık metal yapıda, genellikle panel içi uygulamalarda kullanılır.
• Isı ile Daralan İzolasyonlu Terminaller: Isı uygulandığında kablo üzerine sıkıca oturan özel izolasyon.

Boyut ve Kapasite Kodlaması:

Kablo uçları, uyumlu oldukları kablo kesitlerine göre sınıflandırılır ve genellikle renk kodlarıyla ayırt edilir:

• Kırmızı: 0.5-1.5mm² (22-16 AWG)
• Mavi: 1.5-2.5mm² (16-14 AWG)
• Sarı: 4-6mm² (12-10 AWG)
• Beyaz/Şeffaf: Özel uygulamalar veya daha büyük kesitler için

Özel Tip Kablo Uçları:

• Soket Tipi Erkek Terminaller: Özel konektör sistemlerinde kullanılan erkek uçlar.
• Soket Tipi Dişi Terminaller: Özel konektör sistemlerinde kullanılan dişi uçlar.
• Bayrak Tip Terminaller: 90 derece açı ile montaj imkanı sağlayan özel tasarım terminaller.
• Polyamid İzolasyonlu Terminaller: Yüksek dayanıklılık ve ısı direnci gerektiren uygulamalar için.

Montaj Yöntemleri:

• Sıkıştırma (Crimping): En yaygın montaj yöntemi, özel sıkıştırma pensleri kullanılır.
• Lehimleme: Bazı uygulamalarda terminal lehimlenerek kabloya sabitlenir.
• Vidalı Sabitleme: Set vida ile kablonun terminale sabitlenmesi.

Voltaj.Net Kablo Uçları kategorimizde, çeşitli uygulamalar için tasarlanmış kaliteli ve güvenilir terminal çeşitleri sunmaktayız. Tüm ürünlerimiz uluslararası standartlara uygun olarak üretilmiş olup, elektrik ve elektronik projelerinizde güvenle kullanılabilir.

Kablo Uçları Kullanım Alanları

Kablo uçları, çeşitli sektörlerde ve uygulamalarda güvenli elektrik bağlantıları sağlamak için kullanılır. Bu bölümde, farklı kablo ucu tiplerinin yaygın kullanım alanlarını inceliyoruz.

Otomotiv Endüstrisinde Kullanım:

• Elektrik Sistemleri: Araç içi kablo tesisatlarında, akü bağlantılarında ve sigorta kutularında.
• Aydınlatma: Far, sinyal lambası ve iç aydınlatma bağlantılarında.
• Motor Sistemleri: Sensör bağlantıları, marş motoru ve alternatör kablo terminasyonlarında.
• Multimedya Sistemleri: Ses sistemleri, navigasyon ve eğlence ünitelerinin kablo bağlantılarında.

Elektrik Tesisatlarında Kullanım:

• Pano Bağlantıları: Sigorta kutuları, şalterler ve kontaktör bağlantılarında.
• Elektrikli Ev Aletleri: Beyaz eşyalar, küçük ev aletleri ve elektronik cihazların iç bağlantılarında.
• Aydınlatma Sistemleri: Armatür bağlantıları, sensörlü aydınlatmalar ve LED sistemlerde.
• Güç Dağıtımı: Ana besleme hatları ve güç dağıtım panolarında.

Endüstriyel Uygulamalarda Kullanım:

• Kontrol Sistemleri: PLC bağlantıları, kontrol panoları ve otomasyon sistemlerinde.
• Motor Sürücüleri: Elektrik motorları, frekans konvertörleri ve motor kontrol ünitelerinde.
• Sensör Sistemleri: Endüstriyel sensörler, limit switchler ve ölçüm cihazlarının bağlantılarında.
• Makine İmalatı: CNC tezgahları, üretim hatları ve endüstriyel makinelerde.

Yenilenebilir Enerji Sistemlerinde Kullanım:

• Solar Sistemler: Güneş panelleri, inverterler ve şarj kontrol üniteleri arasındaki bağlantılarda.
• Rüzgar Enerjisi: Rüzgar türbinleri, jeneratör bağlantıları ve kontrol sistemlerinde.
• Akü Sistemleri: Enerji depolama üniteleri, UPS sistemleri ve akü bankı bağlantılarında.

Elektronik Projelerde Kullanım:

• Prototip Geliştirme: Arduino, Raspberry Pi gibi geliştirme platformlarında.
• Hobi Elektronik: DIY projeleri, model araçlar ve robotik uygulamalarda.
• Test ve Ölçüm: Laboratuvar ekipmanları, test cihazları ve ölçüm sistemlerinde.

Kablo Ucu Tipleri ve Özel Kullanım Alanları:

• Erkek Faston Uçlar: Beyaz eşya, ısıtıcılar, aydınlatma armatürleri.
• Dişi Faston Uçlar: Elektrikli ev aletleri, ses sistemleri, otomotiv uygulamaları.
• Çatal Tip Uçlar: Cıvatalı bağlantılar, şalterler, prizler.
• Yuvarlak Tip Uçlar: Güç dağıtım panoları, akü terminalleri, topraklama sistemleri.
• İğne Tip Uçlar: PCB bağlantıları, küçük elektronik cihazlar, hassas uygulamalar.
• Bıçak Tip Uçlar: Otomotiv sigorta kutuları, özel konektör sistemleri.
• İzoleli Kablo Mufları: Kablo ekleme, uzatma ve onarım uygulamaları.
• Sıkmalı Ek Muflar: Dış ortam kabloları, yeraltı bağlantıları, su geçirmez uygulamalar.

Kablo Ek Yapma ve Sonlandırma Çözümleri:

• Hızlı Kablo Ek Yapma Aparatı: Hızlı ve güvenli kablo ekleme işlemleri için.
• Kablo Kapama Parçası: Terminal bloklarında kablo sonlandırma için.

Voltaj.Net olarak, geniş Kablo Uçları yelpazemiz ile tüm bu uygulama alanlarındaki ihtiyaçlarınızı karşılayacak kaliteli ürünler sunuyoruz. Farklı kesit, tip ve izolasyon seçenekleriyle her türlü elektrik ve elektronik projeniz için doğru kablo ucunu bulabilirsiniz.

Kablo Uçları Seçim Rehberi

Projeniz veya uygulamanız için doğru kablo ucu seçimi, güvenilir ve uzun ömürlü elektrik bağlantıları elde etmek açısından kritik öneme sahiptir. Bu bölümde, ihtiyaçlarınıza en uygun kablo ucunu seçmenize yardımcı olacak faktörler ve öneriler sunuyoruz.

Kablo Tipi ve Kesit Alanına Göre Seçim:

• Kablo Kesiti: Terminal, kablo kesitine tam uyumlu olmalıdır. Yanlış kesit seçimi, zayıf bağlantı ve aşırı ısınmaya neden olabilir.
  • Kırmızı terminaller: 0.5-1.5mm² (22-16 AWG)
  • Mavi terminaller: 1.5-2.5mm² (16-14 AWG)
  • Sarı terminaller: 4-6mm² (12-10 AWG)
  • Siyah/beyaz terminaller: 10mm² ve üzeri (8 AWG ve üzeri)
• Tek Telli / Çok Telli Yapı: Çok telli kablolar için özel sıkıştırma teknikleri veya yüksük kullanımı gerekebilir.
• İletken Malzemesi: Bakır kablolar için bakır terminaller, alüminyum kablolar için alüminyum terminaller kullanılmalıdır.

Bağlantı Tipine Göre Terminal Seçimi:

• Vida/Cıvata Bağlantısı: Yuvarlak (Ring) veya Çatal (Fork) tip terminaller
• Hızlı Takıp Çıkarma: Erkek ve Dişi Faston tip terminaller
• Kablolar Arası Ekleme: İzoleli Kablo Mufları veya Sıkmalı Ek Muflar
• PCB Bağlantıları: İğne Tip terminaller
• Sigorta Kutuları: Bıçak Tip terminaller

Elektriksel Parametrelere Göre Seçim:

• Akım Taşıma Kapasitesi: Terminal, devredeki maksimum akıma uygun boyutta olmalıdır.
• Gerilim Seviyesi: Terminal izolasyonu, sistem gerilim seviyesine uygun olmalıdır.
• Kontak Direnci: Düşük kontak dirençli terminaller, ısınmayı ve enerji kaybını azaltır.

İzolasyon Tipine Göre Seçim:

• Standart İzoleli Terminaller: Temel koruma ve renk kodlaması sağlar.
• Tam İzoleli Terminaller: Metal kısmın tamamen kaplanması ile maksimum güvenlik sağlar.
• Polyamid İzolasyonlu: Yüksek ısı dayanımı ve mekanik direnç gerektiğinde tercih edilir.
• Isı ile Daralan İzolasyon: Nem ve toz koruması gerektiren uygulamalarda kullanılır.

Montaj Yöntemine Göre Seçim:

• Sıkıştırma (Crimping): En yaygın yöntem, uygun sıkıştırma aleti gerektirir.
• Lehimleme: Bazı uygulamalarda ek güvenlik için lehimleme yapılabilir.
• Vidalı Bağlantı: Set vidası ile sabitlenen özel terminaller.
• Hızlı Bağlantı Aparatları: Alet gerektirmeyen hızlı montaj çözümleri.

Çevresel Koşullara Göre Seçim:

• Sıcaklık: Yüksek sıcaklık ortamları için özel izolasyon malzemeli terminaller.
• Nem ve Su: Su geçirmez veya sızdırmaz terminal tipleri.
• Titreşim: Yüksek titreşimli ortamlarda kilitlenebilir terminal tipleri.
• Korozif Ortamlar: Kalay, nikel veya altın kaplı terminaller.

Özel Uygulama Tipleri İçin Öneriler:

• Otomotiv Uygulamaları: Titreşime dayanıklı, kilitleme mekanizmalı faston tipler.
• Endüstriyel Kontrol Sistemleri: Yüksek güvenilirlik için tam izoleli tipler.
• Dış Mekan Uygulamaları: Su geçirmez, UV dirençli izolasyona sahip terminaller.
• Yüksek Akım Uygulamaları: Büyük kesitli, düşük direnç özellikli terminaller.

Kalite ve Standartlara Göre Seçim:

• Sertifikasyonlar: UL, CSA, VDE gibi uluslararası güvenlik standartlarına uygunluk.
• Malzeme Kalitesi: Yüksek iletkenlik için elektrolitik bakır ve kaliteli alaşımlar.
• İzolasyon Dayanıklılığı: Alev geciktirici, yüksek sıcaklığa dayanıklı izolasyon malzemeleri.

Doğru Terminal Seçimi İçin Kontrol Listesi:

• Kablo kesiti ve tipini belirleyin
• Bağlantı tipini ve erişim kolaylığını değerlendirin
• Ortam koşullarını göz önünde bulundurun
• Akım ve gerilim değerlerini hesaplayın
• Uygun montaj aletlerinin mevcut olduğundan emin olun
• Kaliteli ve standartlara uygun ürünleri tercih edin

Voltaj.Net Kablo Uçları ve Yüksükleri kategorimizde, her türlü uygulamanız için ideal bağlantı elemanlarını bulabilirsiniz. Doğru seçim konusunda tereddüt yaşarsanız, teknik ekibimiz size yardımcı olmaktan memnuniyet duyacaktır.
