Transistör, modern elektroniğin temel yapı taşlarından biri olup, yarı iletken malzemelerden üretilen, elektriksel sinyalleri yükselten veya anahtarlama görevi yapan aktif elektronik komponentlerdir. 1947 yılında icat edilen transistörler, elektronik dünyasında devrim yaratmış, hacimli ve verimsiz vakum tüplerinin yerini alarak günümüz teknolojisinin gelişmesinde çok önemli rol oynamıştır. İşlemcilerden güç devrelerine, amplifikatörlerden anahtarlama sistemlerine kadar hemen her elektronik cihazda kullanılan bu komponentler, modern hayatın vazgeçilmez bir parçası haline gelmiştir.

Voltaj.Net olarak sunduğumuz Elektronik Komponentler kategorimizin önemli bir parçası olan transistör ürün grubumuzda, çeşitli tiplerde ve özelliklerde transistörler bulabilirsiniz. Bipolar, MOSFET, JFET ve diğer transistör çeşitleriyle elektronik projelerinize güç katın.

Transistör Teknolojisi ve Temel Bilgiler

Transistörler, elektronik devrelerde çeşitli temel işlevleri yerine getiren çok yönlü komponentlerdir. Bu bölümde, transistörlerin çalışma prensipleri, özellikleri ve farklı tiplerini inceliyoruz.

Transistörün Çalışma Prensibi:

• Temel Yapı: Yarı iletken malzemelerden (genellikle silikon veya germanyum) yapılmış üç katmanlı yapı
• Yarı İletkenlik: N-tipi (elektronca zengin) ve P-tipi (elektronca fakir) bölgelerden oluşan yapı
• Akım Kontrolü: Küçük bir kontrol akımı veya gerilimi ile büyük bir akımın kontrol edilmesi
• Amplifikasyon: Giriş sinyalinin büyütülerek çıkışta daha yüksek güçte elde edilmesi
• Anahtarlama: Elektronik devrelerde açma-kapama işlevi görmesi

Transistör Çeşitleri:

• Bipolar Junction Transistör (BJT):

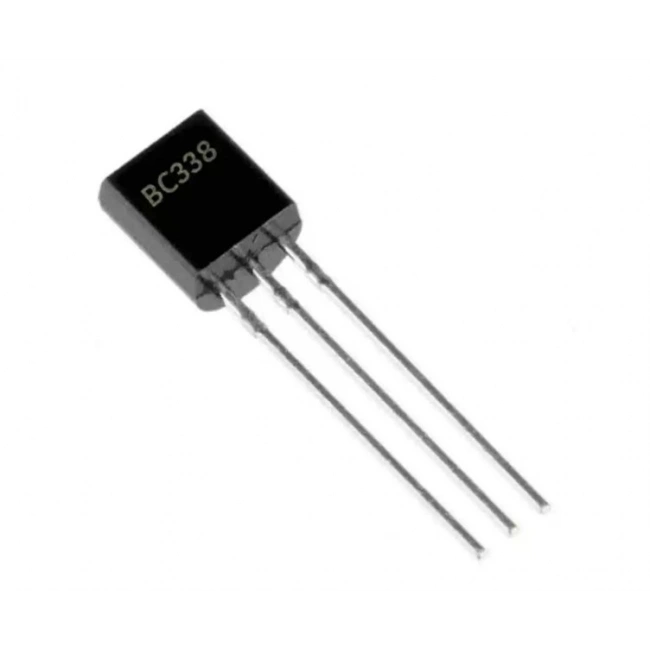

  • NPN Transistör: İki N katmanı arasında bir P katmanı
  • PNP Transistör: İki P katmanı arasında bir N katmanı
  • Akım kontrollü cihazlar - Baz akımı ile kolektör-emitör akımı kontrol edilir
  • Yaygın kullanım: Amplifikasyon, anahtarlama, osilatör devreleri
• Alan Etkili Transistör (FET):
  • JFET (Junction Field Effect Transistor): Kanal boyunca akımı kontrol eden basit yapı

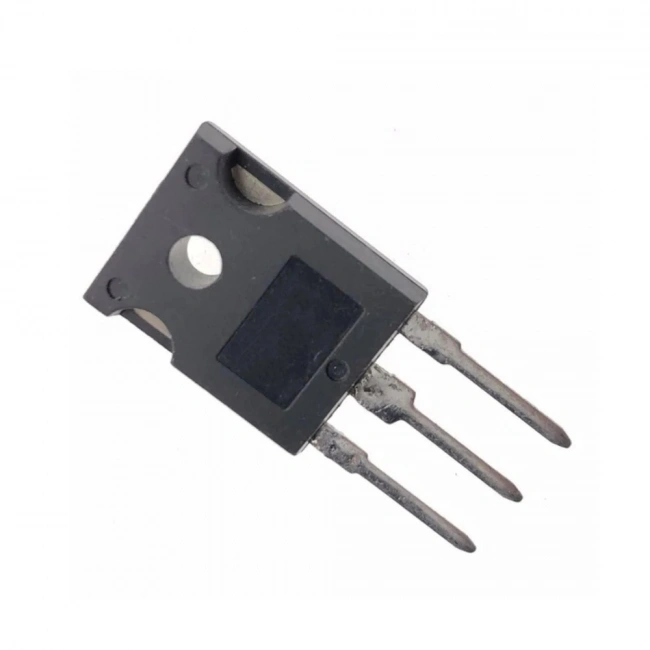

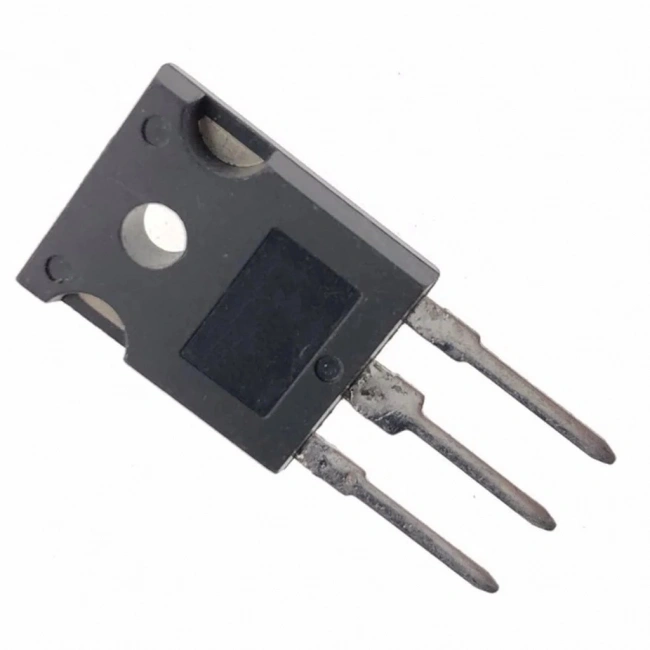

  • MOSFET (Metal Oxide Semiconductor FET): Yalıtılmış gate yapısı ile çalışan gelişmiş FET
  • Gerilim kontrollü cihazlar - Gate gerilimi ile drain-source akımı kontrol edilir
  • Yüksek giriş empedansı, düşük güç tüketimi, sıcaklık kararlılığı avantajları
• Diğer Transistör Tipleri:

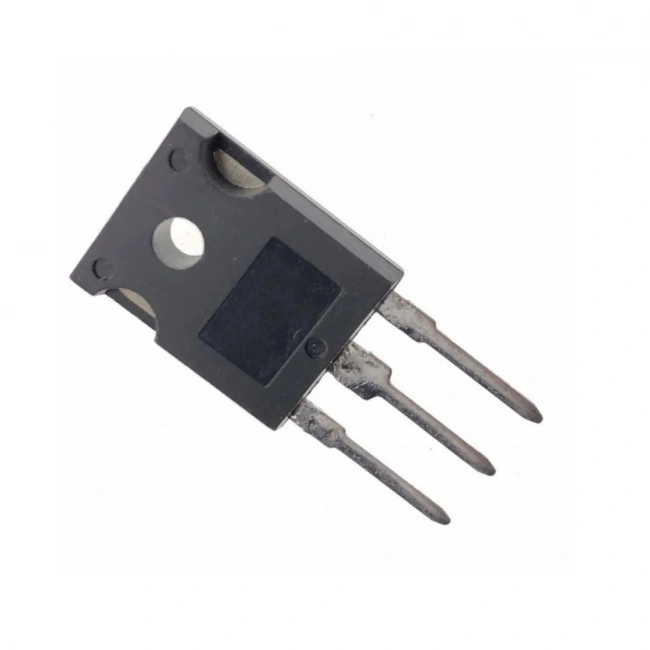

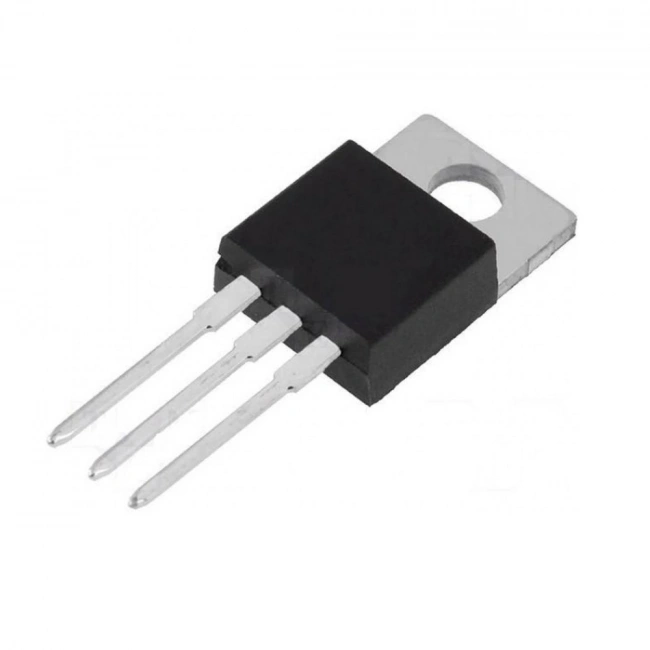

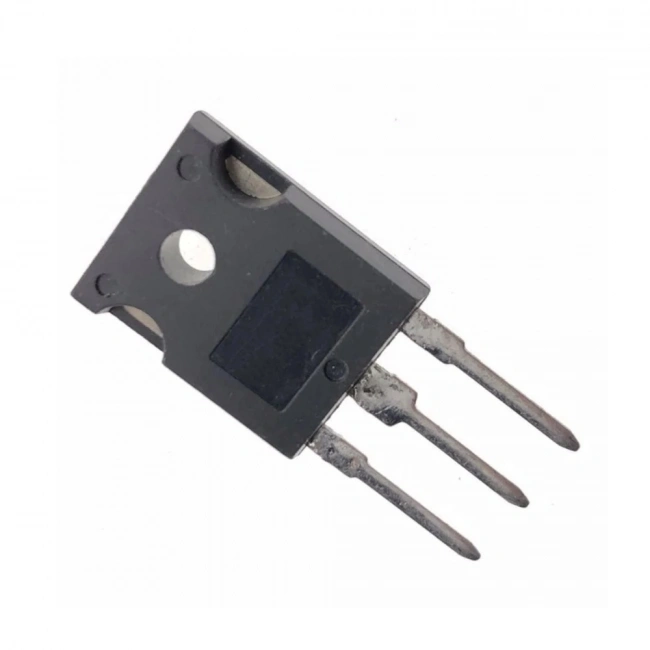

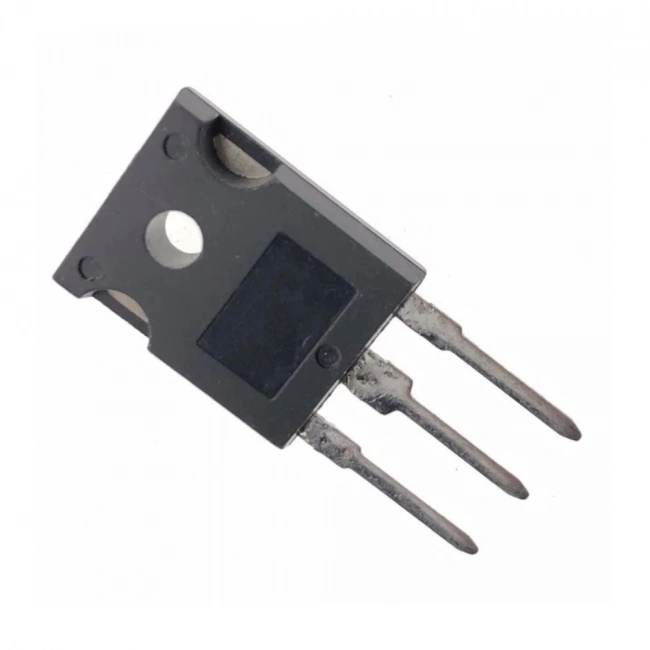

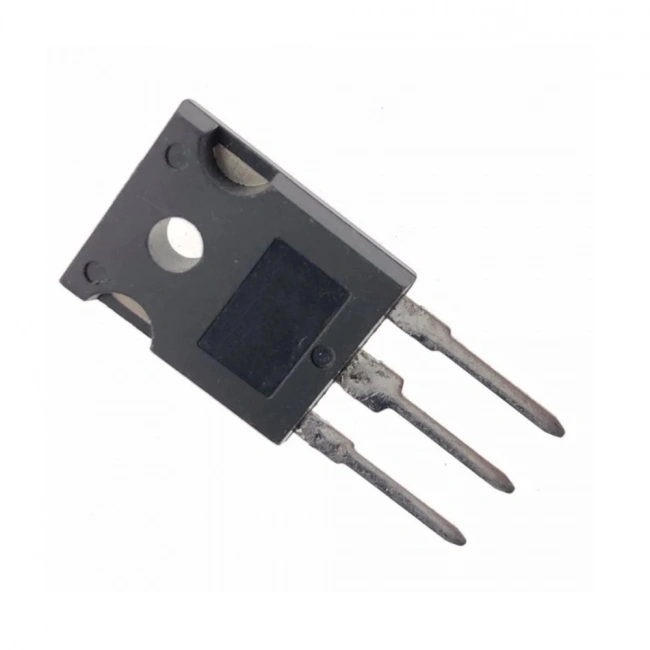

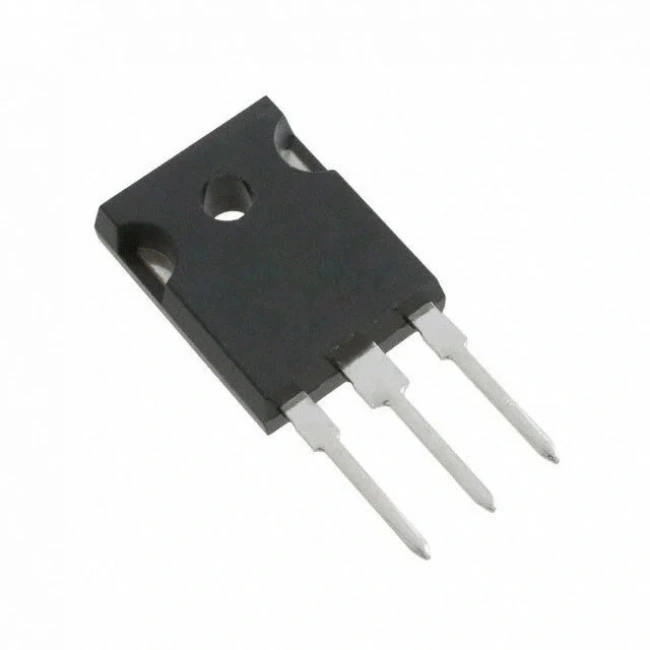

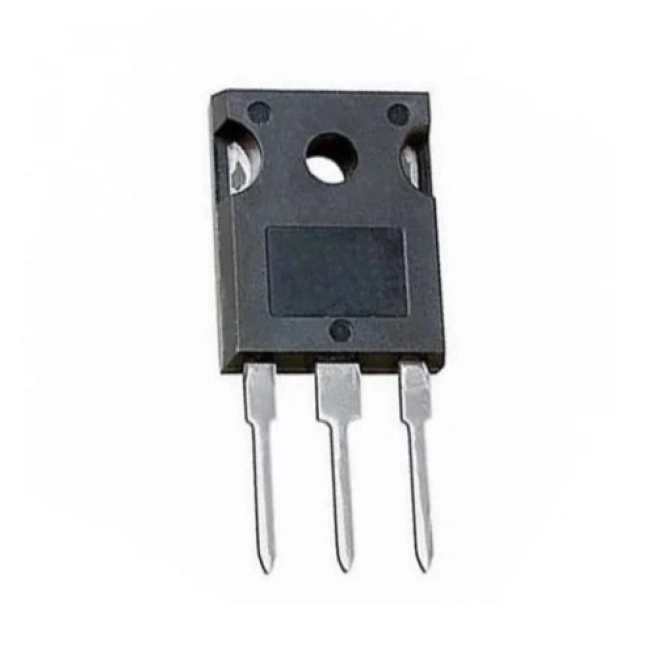

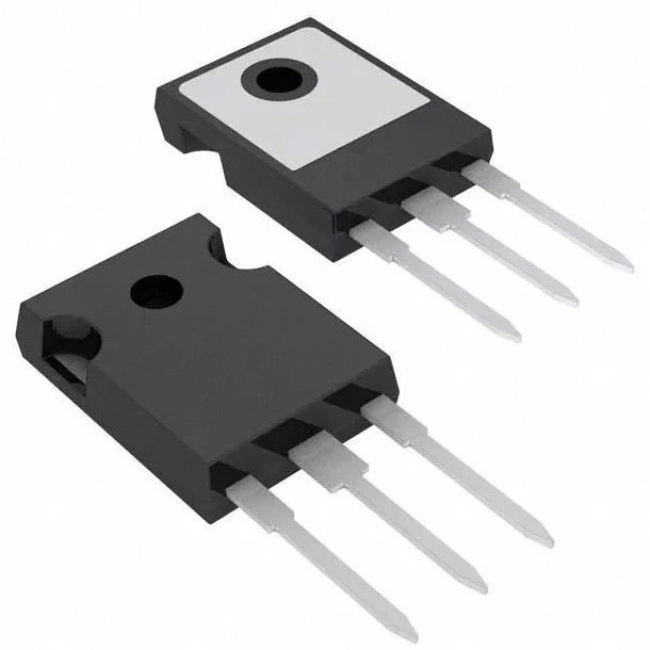

  • IGBT (Insulated Gate Bipolar Transistor): BJT ve MOSFET avantajlarını birleştiren güç transistörü
  • UJT (Unijunction Transistor): Zamanlama ve osilatör uygulamaları için
  • Darlington Transistör: İki BJT'nin özel bağlantısı, yüksek akım kazancı sağlar
  • Fototransistör: Işığa duyarlı, optoelektronik uygulamalar için

Transistör Paket Tipleri:

• Through-Hole (THT) Paketler:

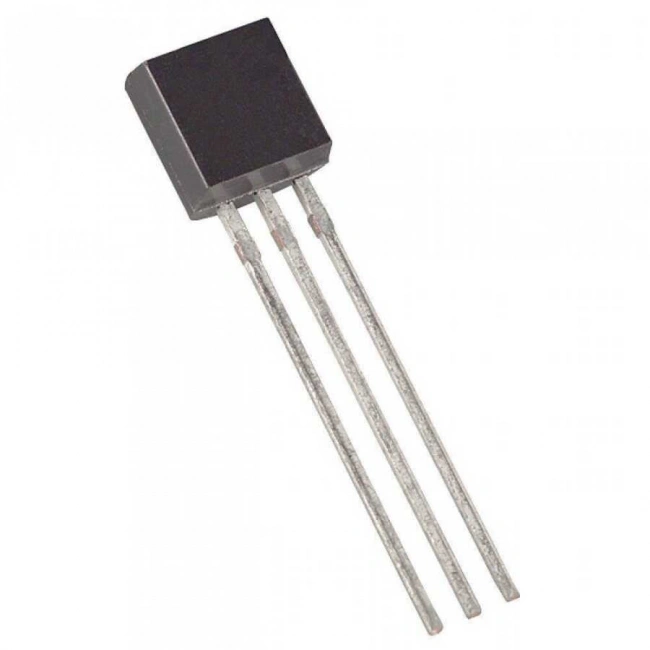

  • TO-92: Küçük sinyal transistörleri için yaygın plastik paket

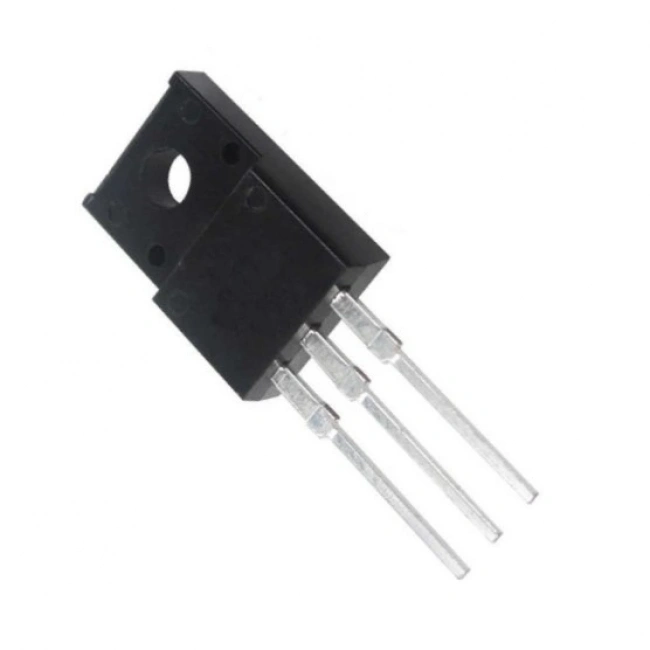

  • TO-220: Güç transistörleri için, genellikle metal soğutucu levha içerir
  • TO-3: Yüksek güç uygulamaları için metal muhafazalı paket
  • TO-126: Orta güç seviyeli transistörler için plastik paket
• Yüzey Montaj (SMD) Paketler:
  • SOT-23: Küçük sinyal transistörleri için yaygın format
  • SOT-223: Orta güç seviyeli transistörler için
  • DPAK/TO-252: Güç MOSFET'ler için yaygın paket
  • D2PAK/TO-263: Daha yüksek güç için büyük SMD paket

Transistör Parametreleri ve Teknik Özellikler:

• BJT Parametreleri:
  • hFE (Beta): DC akım kazancı - kolektör akımının baz akımına oranı
  • VCE(sat): Doyma durumunda kolektör-emitör gerilimi
  • VBE: Baz-emitör gerilimi (genellikle 0.6-0.7V silikon için)
  • IC(max): Maksimum kolektör akımı
  • VCEO: Baz açık durumda maksimum kolektör-emitör gerilimi
• MOSFET Parametreleri:
  • RDS(on): Açık durumdaki drain-source direnci
  • VGS(th): Eşik gerilimi - transistörün iletken olmaya başladığı gate gerilimi
  • ID(max): Maksimum drain akımı
  • VDS(max): Maksimum drain-source gerilimi
  • Ciss: Giriş kapasitansı - anahtarlama hızını etkiler
• Termal Parametreler:
  • Tj(max): Maksimum jonksiyon sıcaklığı
  • Rth(j-c): Jonksiyon-kılıf termal direnci
  • Pd: Maksimum güç dağılımı
  • SOA (Safe Operating Area): Güvenli çalışma bölgesi

Transistör Çalışma Modları:

• Kesim (Cut-off): Transistör tamamen kapalı, akım geçişi minimum
• Aktif (Linear): Çıkış, girişle orantılı değişir, amplifikasyon için kullanılır
• Doyum (Saturation): Transistör tamamen açık, maksimum akım geçişi
• Inverter Modu: Dijital devrelerde kullanılan açık/kapalı anahtarlama

Transistör Seçim Kriterleri:

• Uygulama Türü: Amplifikasyon, anahtarlama, güç yönetimi
• Akım/Gerilim Gereksinimleri: Maksimum akım, gerilim toleransları
• Frekans Özellikleri: Kesim frekansı, anahtarlama hızı
• Termal Gereksinimler: Güç dağılımı, soğutma ihtiyacı
• Paket Tipi: Montaj yöntemi, PCB alanı kısıtlamaları
• Maliyet Faktörleri: Bütçe ve toplu üretim gereksinimleri

Voltaj.Net Transistör kategorimizde, elektronik projeleriniz için ihtiyaç duyduğunuz çeşitli tiplerde ve özelliklerde transistörleri bulabilirsiniz. Güç transistörlerinden küçük sinyal transistörlerine, BJT'lerden MOSFET'lere kadar geniş bir ürün yelpazesi sunmaktayız.

Transistör Kullanım Alanları

Transistörler, modern elektronik dünyasında sayısız uygulamada kullanılmaktadır. Bu bölümde, transistörlerin farklı elektronik sistemlerde nasıl kullanıldığını ve tipik uygulama alanlarını inceliyoruz.

Amplifikasyon (Sinyal Yükseltme) Uygulamaları:

• Ses Amplifikatörleri:
  • Ön yükselteç devreleri
  • Güç amplifikatörleri
  • Kulaklık sürücüleri
  • Mikrofon preamplifikatörleri
• RF ve Haberleşme Sistemleri:
  • Radyo frekans yükselteçleri
  • Mobil iletişim devreleri
  • Alıcı-verici devreleri
  • Anten yükselteçleri
• Enstrümantasyon Uygulamaları:
  • Sensör sinyal yükselteçleri
  • Fark yükselteçleri
  • Düşük gürültülü ön yükselteçler

Anahtarlama ve Dijital Uygulamalar:

• Dijital Lojik Devreleri:
  • Transistör-Transistör Lojik (TTL) devreler
  • CMOS entegreler (MOSFET tabanlı)
  • Bellek hücreleri ve flipfloplar
• Güç Anahtarlama:
  • LED sürücü devreleri
  • Motor sürücüleri
  • Röle sürücü devreleri
  • Solenoid kontrol devreleri
• Anahtarlamalı Güç Kaynakları:
  • DC-DC dönüştürücüler
  • İnvertörler
  • PWM kontrol devreleri

Güç Elektroniği Uygulamaları:

• Güç Yönetimi:
  • Voltaj regülatörleri
  • Akım sınırlama devreleri
  • Batarya şarj kontrol devreleri
• Motor Kontrolü:
  • DC motor sürücüleri
  • Fırçasız motor sürücüleri
  • Servo motor kontrolü
  • Adım motor sürücüleri
• Yüksek Güç Uygulamaları:
  • Endüstriyel güç kontrolü
  • İndüksiyon ısıtma
  • UPS sistemleri
  • Fotovoltaik sistemler

Osilatör ve Sinyal Üreteci Uygulamaları:

• RC ve LC Osilatörler:
  • Wien köprüsü osilatörleri
  • Colpitts osilatörleri
  • Hartley osilatörleri
• Zamanlama Devreleri:
  • Astable multivibratörler
  • Monostable multivibratörler
  • 555 zamanlayıcı devreleri
• Dalga Şekli Üreteçleri:
  • Kare dalga üreteçleri
  • Üçgen dalga üreteçleri
  • Sinyal jeneratörleri

Sensör ve Ölçüm Uygulamaları:

• Sıcaklık Sensörleri:
  • Transistörün VBE sıcaklık bağımlılığı kullanılarak
  • Akım aynalama devreleri
• Işık Sensörleri:
  • Fototransistörler

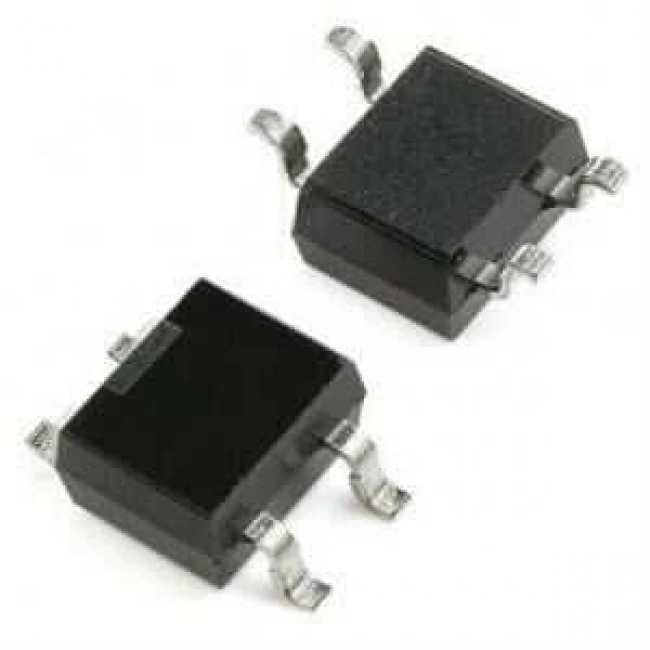

  • Optokuplör devreleri
  • Işık bariyer sistemleri
• Akım ve Gerilim Ölçüm Devreleri:
  • Akım aynalama ve yansıtma
  • Diferansiyel amplifikatörler
  • Komparatör devreleri

Koruma ve Regülasyon Devreleri:

• Aşırı Akım Koruması:
  • Akım sınırlama devreleri
  • Elektronik sigortalar
• Gerilim Regülasyonu:
  • Seri regülatörler
  • Shunt regülatörler
  • Referans gerilim devreleri
• Termal Koruma:
  • Sıcaklık sensörü ve kontrol devreleri
  • Aşırı ısınma koruma sistemleri

Sektörel Uygulama Alanları:

• Tüketici Elektroniği: Akıllı telefonlar, televizyonlar, bilgisayarlar, ses sistemleri
• Otomotiv: Motor kontrol üniteleri, aydınlatma kontrolü, sensör sistemleri
• Endüstriyel Kontrol: PLC sistemleri, otomasyon ekipmanları, robot kontrolü
• Tıbbi Cihazlar: Hasta monitörleri, tanı ekipmanları, implant elektronikleri
• Telekomünikasyon: Baz istasyonları, ağ ekipmanları, mobil cihazlar
• Havacılık ve Savunma: Aviyonik sistemler, radar ekipmanları, iletişim sistemleri
• Yenilenebilir Enerji: Solar invertörler, rüzgar türbini kontrolörleri, enerji yönetim sistemleri

Transistör Tipleri ve Özel Kullanım Alanları:

• Küçük Sinyal BJT'ler: Düşük güçlü amplifikasyon, anahtarlama ve sensör devreleri
• Güç BJT'ler: Yüksek akımlı anahtarlama ve güç amplifikasyonu
• MOSFET'ler: Verimli güç kontrolü, anahtarlamalı güç kaynakları, motor sürücüleri
• JFET'ler: Düşük gürültülü amplifikatörler, analog anahtarlar, yüksek empedanslı giriş devreleri
• IGBT'ler: Yüksek güç ve orta frekans uygulamaları, endüstriyel güç kontrolü
• Darlington Transistörler: Yüksek akım kazancı gerektiren uygulamalar

Voltaj.Net olarak sunduğumuz geniş transistör yelpazemizle, tüm bu uygulama alanları için uygun ürünleri bulabilirsiniz. Elektronik projeleriniz için ihtiyaç duyduğunuz transistörleri Transistör kategorimizden temin edebilirsiniz.

Transistör Seçim Rehberi

Elektronik projeleriniz için doğru transistörü seçmek, devrenizin performansı ve güvenilirliği açısından kritik öneme sahiptir. Bu bölümde, ihtiyacınıza en uygun transistörü seçmenize yardımcı olacak faktörleri ele alıyoruz.

Uygulama Tipine Göre Transistör Seçimi:

• Amplifikasyon Uygulamaları İçin:
  • BJT: hFE (akım kazancı) önemli, yüksek değerler tercih edilir
  • Gürültü faktörü düşük modeller (BC549C gibi)
  • Frekans karakteristiği (fT) uygulama bandına uygun olmalı
  • Küçük sinyal parametreleri (hie, hre, hfe, hoe) dikkate alınmalı
• Anahtarlama Uygulamaları İçin:
  • Hızlı anahtarlama için düşük kapasitans değerleri
  • Düşük VCE(sat) veya RDS(on) değerleri
  • Yeterli anahtarlama hızı (ton, toff)
  • MOSFET'ler genellikle yüksek frekanslı anahtarlama için idealdir
• Güç Kontrol Uygulamaları İçin:
  • Yeterli akım kapasitesi (IC(max) veya ID(max))
  • Yeterli gerilim dayanımı (VCEO, VDS)
  • Düşük doyma gerilimi veya açık durum direnci
  • Yeterli SOA (Güvenli Çalışma Alanı)
  • Termal özelliklerin dikkate alınması (Rth, Tj(max))

Transistör Tipine Göre Seçim Kriterleri:

• BJT (Bipolar Junction Transistor) Seçimi:
  • NPN veya PNP ihtiyacının belirlenmesi
  • hFE (akım kazancı) değeri uygulamaya uygun olmalı
  • Maksimum akım (IC) ve gerilim (VCEO) kapasitesi
  • Doyma gerilimi (VCE(sat)) düşük olmalı
  • Frekans limiti (fT) uygulamaya uygun olmalı
• MOSFET Seçimi:
  • N-kanal veya P-kanal ihtiyacının belirlenmesi
  • RDS(on) değeri (düşük olması tercih edilir)
  • VGS(th) eşik gerilimi uygulamaya uygun olmalı
  • ID(max) maksimum akım kapasitesi
  • VDS(max) maksimum drain-source gerilimi
  • Gate kapasitansı (Ciss) anahtarlama hızını etkiler
• JFET Seçimi:
  • N-kanal veya P-kanal olması
  • IDSS (gate-source kısa devre akımı)
  • VP (pinch-off gerilimi)
  • Gürültü özellikleri (özellikle düşük gürültülü preamplifikatörler için)

Paket Tipi ve Montaj Seçimi:

• Through-Hole (THT) Paketler:
  • TO-92: Küçük sinyal uygulamaları, kolay montaj
  • TO-220: Güç uygulamaları, soğutucu montaj imkanı
  • TO-3: Yüksek güç, metal muhafaza, iyi ısı transferi
• Surface Mount (SMD) Paketler:
  • SOT-23: Kompakt PCB tasarımları, düşük güç uygulamaları
  • SOT-223: Orta güç uygulamaları, iyi ısı dağılımı
  • DPAK/D2PAK: Yüksek güç SMD uygulamaları
• Soğutma Gereksinimleri:
  • Güç dağılımı (Pd) değerine göre soğutucu ihtiyacı
  • Termal direnç (Rth) değerlerine göre soğutucu boyutlandırma
  • Termal arabirim malzemesi (termal macun/pad) kullanımı

Elektriksel Parametreler ve Toleranslar:

• Gerilim Değerleri:
  • Çalışma geriliminin en az %25-50 üzerinde gerilim değeri
  • Gerilim transientlerinin dikkate alınması
• Akım Kapasitesi:
  • Maksimum sürekli akım değeri
  • Darbe akımı kapasitesi
  • Termal limitlere göre derating faktörleri
• Sıcaklık Faktörleri:
  • Çalışma sıcaklığı aralığı uygulamaya uygun olmalı
  • Termal derating eğrileri dikkate alınmalı
  • Jonksiyon sıcaklığı limitleri aşılmamalı

Maliyetlendirme ve Tedarik Faktörleri:

• Fiyat-Performans Dengesi:
  • Kritik uygulamalar için üst segment transistörler
  • Genel amaçlı uygulamalar için uygun maliyetli alternatifler
• Bulunabilirlik ve Tedarik Zinciri:
  • Yaygın kullanılan, kolay bulunabilen modeller tercih edilmeli
  • Uzun vadeli üretim için EOL (End of Life) durumu kontrol edilmeli
• Üretici ve Kalite:
  • Güvenilir üreticilerin ürünleri tercih edilmeli
  • Sahte ürün riskine karşı güvenilir tedarikçilerle çalışılmalı

Pratik Seçim İpuçları:

• Doğrulama ve Test:
  • Kritik uygulamalar için prototip aşamasında test edilmeli
  • Limit değerlere yakın çalışma noktaları için güvenlik marjı bırakılmalı
• Değiştirilebilirlik:
  • Benzer modeller için cross-reference tabloları kontrol edilmeli
  • Alternatif transistörlerin tüm kritik parametreleri karşılaştırılmalı
• Uygulama Notları:
  • Üreticilerin uygulama notları ve datasheet'leri detaylı incelenmeli
  • Önerilen devre tasarımları ve uygulamalar dikkate alınmalı
