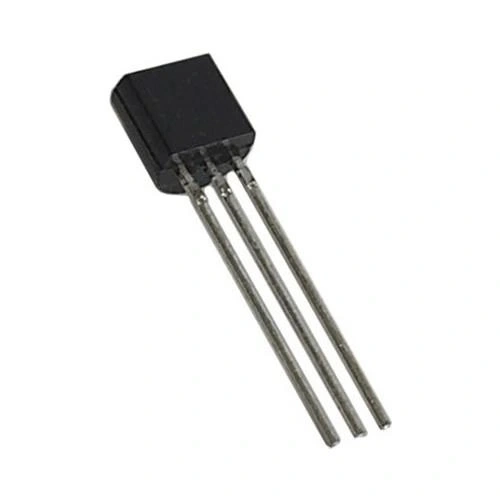

BC337 Transistör

BC337 Transistör

BC337, orta güç uygulamaları için tasarlanmış popüler bir NPN bipolar junction transistördür. TO-92 paketinde sunulan bu komponent, 45V kollektör-emiter voltajı ve 800mA sürekli kollektör akımı ile güç kontrol ve anahtarlama uygulamaları için ideal bir seçimdir.

Yüksek akım kapasitesi ve orta voltaj dayanımı ile BC337, genel amaçlı transistörler arasında özel bir yere sahiptir. Elektronik komponentler kategorisindeki bu NPN transistör, LED sürücülerden motor kontrolüne kadar birçok uygulamada kullanılabilir.

Standart TO-92 paketi sayesinde delikli PCB'lere ve breadboard'lara kolayca monte edilebilen BC337, hobi projelerinden endüstriyel uygulamalara kadar geniş bir kullanım alanı bulur. Transistör ailesinin bu güçlü üyesi, BC54X serisine göre daha yüksek akım kapasitesi gerektiren projeler için ideal bir seçimdir.

Teknik Özellikler

BC337 Transistör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Paket / Kılıf: TO-92
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 45V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 50V
• Maksimum Emiter-Baz Voltajı (V_EBO): 5V
• Sürekli Kollektör Akımı (I_C): 800.mA
• Puls Kollektör Akımı (I_CM): 1,0A
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 0.5V (typ) @ I_C = 500mA, I_B = 50mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 0.7V (typ) @ I_C = 500mA, I_B = 50mA
• DC Akım Kazancı (h_FE): 100-630 @ I_C = 100mA, V_CE = 5V
• Geçiş Frekansı (f_T): 100MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 8pF (typ)
• Yükselme Zamanı (t_r): 300ns (typ)
• Düşme Zamanı (t_f): 700ns (typ)
• Maksimum Güç Dağılımı (P_tot): 625mW @ 25°C
• Termal Direnç (R_θJA): 200°C/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet
• Üretici: ON Semiconductor / STMicroelectronics / Fairchild

Kullanım Alanları

BC337 Transistör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kontrol Uygulamaları

• LED aydınlatma sürücüleri
• Röle sürücü devreleri
• Solenoid kontrol
• Küçük motor sürücüleri
• PWM kontrol devreleri

Endüstriyel Elektronik

• Sensör arabirimleri
• Akım sınırlama devreleri
• Güç anahtarlama
• Sıcaklık kontrolü
• İzolasyon devreleri

Hobi ve Maker Projeleri

• Arduino projeleri
• Robotik uygulamalar
• Model devreler
• Kontrol sistemleri
• Güç kaynağı devreleri

Avantajlar ve Özellikler

BC337 Transistör'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Akım Kapasitesi: 800mA sürekli kollektör akımı
• NPN Yapısı: Düşük taraf anahtarlama imkanı
• Orta Voltaj Dayanımı: 45V kollektör-emiter voltajı
• TO-92 Paketi: Kolay delikli montaj
• İyi Akım Kazancı: 100-630 arası h_FE değeri
• Makul Doyma Voltajı: Minimum güç kaybı
• Makul Geçiş Frekansı: 100MHz ile yeterli hızlı anahtarlama
• Makul Güç Kapasitesi: 625mW güç dağıtımı
• Düşük Maliyet: Ekonomik çözüm
• PNP Eşleniği Uyumluluğu: BC327 ile tamamlayıcı çift oluşturur

Devre Tasarımı ve Kullanım

BC337 Transistör'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 1): Yük bağlantısı
• Baz (Pin 2): Kontrol sinyali girişi
• Emiter (Pin 3): Toprak veya referans bağlantısı

Pin Yapılandırması:

• TO-92 paketinde, transistörün düz tarafından bakıldığında: sol pin (Kollektör), orta pin (Baz), sağ pin (Emiter)
• NPN transistörde akım kollektörden emitere doğru akar
• Baz pozitif olduğunda (emitere göre) transistör iletimde olur
• Emiter genellikle toprak hattına bağlanır
• Pin yerleşimi için datasheet kontrolü önerilir (üreticiye göre değişebilir)

Röle Sürücü Devresi:

• Kollektör rölenin bir ucuna bağlanır
• Rölenin diğer ucu pozitif beslemeye bağlanır
• Kollektör-emiter arası koruyucu diyot (1N4007) ekleyin
• Emiter toprak hattına bağlanır
• Baz 1-10kΩ direnç üzerinden kontrol sinyaline bağlanır

Motor Sürücü Devresi:

• Kollektör motora bağlanır
• Motorun diğer ucu pozitif beslemeye bağlanır
• Kollektör-emiter arası koruyucu diyot (1N4007) ekleyin
• Motor besleme hattına 100µF bypass kapasitörü ekleyin
• Baz akımını motor akımının yaklaşık %10'u olarak hesaplayın

Sorun Giderme ve İpuçları

BC337 Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Isınma Sorunu: 500mA üzeri uygulamalarda küçük soğutucu kullanın
• Yetersiz Sürme: Baz akımını artırın, baz direncini azaltın
• İndüktif Yük Hasarı: Koruyucu diyotları ekleyin
• Yanlış Pin Tanımlama: Multimetre ile diyot testi yaparak pinleri belirleyin
• Kararsız Çalışma: Besleme hattına bypass kapasitörleri ekleyin

Yüksek Akım Uygulamaları İpuçları

• Maksimum akım kapasitesini aşmayın (800mA)
• Sürekli çalışmada güvenli bölgede kullanın (500-600mA)
• Yüksek akım için BC337-40 versiyonu tercih edin (yüksek kazançlı)
• Paralel bağlamak yerine daha yüksek akımlı transistörler kullanın
• 800mA üzeri uygulamalar için TIP serisi transistörlere geçiş yapın

Montaj ve Devre Tasarım İpuçları

• TO-92 paketini lehimlerken aşırı ısı uygulamayın (maks. 5 saniye)
• Pinleri bükme esnasında kılıftan en az 3mm mesafe bırakın
• Yüksek akım PCB yollarını en az 1mm genişliğinde tasarlayın
• Kollektör için PCB'de daha geniş bakır alan bırakın (ısı dağıtımı için)
• İndüktif yüklerle çalışırken ters EMK koruması ekleyin

Paket İçeriği

• BC337 Transistör
