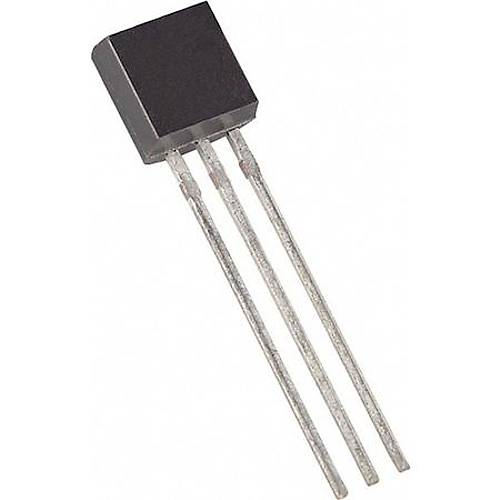

BC547 Transistör BJT NPN TO-92

BC547 Transistör BJT NPN TO-92

BC547, elektronik dünyasının en popüler ve yaygın kullanılan genel amaçlı NPN bipolar junction transistörüdür. TO-92 paketinde sunulan bu komponent, 45V kollektör-emiter voltajı ve 100mA sürekli kollektör akımı ile sinyal işleme, anahtarlama ve amplifikasyon uygulamaları için ideal bir seçimdir.

Kararlı akım kazancı ve güvenilir performansı ile BC547, her elektronik tasarımcının ve hobi meraklısının temel komponent kutusunda bulunması gereken bir parçadır. Elektronik komponentler kategorisinin bu temel elemanı, düşük maliyeti ve geniş kullanım alanı ile tercih edilmektedir.

Sağlam TO-92 paketi sayesinde delikli PCB'lere ve breadboard'lara kolayca monte edilebilen BC547, elektronik eğitiminden profesyonel uygulamalara kadar bir çok alanda kullanılır. Transistör ailesinin bu vazgeçilmez üyesi, elektronik dünyasında standart haline gelmiş bir komponenttir.

Teknik Özellikler

BC547 Transistör BJT NPN TO-92 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Paket / Kılıf: TO-92
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 45V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 50V
• Maksimum Emiter-Baz Voltajı (V_EBO): 6V
• Sürekli Kollektör Akımı (I_C): 100.mA
• Puls Kollektör Akımı (I_CM): 200,mA
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 0.3V (typ) @ I_C = 10mA, I_B = 0.5mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 0.7V (typ) @ I_C = 10mA, I_B = 0.5mA
• DC Akım Kazancı (h_FE): 110-800 @ I_C = 2mA, V_CE = 5V (B sınıfı için 200-450)
• Geçiş Frekansı (f_T): 100MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 4.5pF (typ)
• Gürültü Figürü (NF): 4dB (typ) @ f = 1kHz
• Yükselme Zamanı (t_r): 60ns (typ)
• Düşme Zamanı (t_f): 300ns (typ)
• Maksimum Güç Dağılımı (P_tot): 625mW @ 25°C
• Termal Direnç (R_θJA): 200°C/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet
• Üretici: ON Semiconductor / STMicroelectronics / Fairchild

Kullanım Alanları

BC547 Transistör BJT NPN TO-92'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Genel Amaçlı Elektronik

• LED sürücü devreleri
• Anahtarlama devreleri
• Röle sürücüleri
• Seviye dönüştürücüler
• Dijital lojik arabirimleri

Analog Uygulamalar

• Ses amplifikatörleri
• Ön yükseltici devreleri
• Filtre devreleri
• Osilatör devreleri
• Sinyal tampon devreleri

Eğitim ve Hobi Projeleri

• Arduino projeleri
• Elektronik deney setleri
• Sensör arabirimleri
• Robot devreleri
• Elektronik eğitim materyalleri

Avantajlar ve Özellikler

BC547 Transistör BJT NPN TO-92'nin sağladığı avantajlar ve öne çıkan özellikleri.

• NPN Yapısı: Düşük taraf anahtarlama imkanı
• TO-92 Paketi: Kolay delikli montaj
• İyi Akım Kazancı: 110-800 arası h_FE değeri
• Orta Voltaj Dayanımı: 45V kollektör-emiter voltajı
• Düşük Doyma Voltajı: Minimum güç kaybı
• Yaygın Kullanım: Kolay temin edilebilirlik
• Makul Geçiş Frekansı: 100MHz ile yeterli hızlı anahtarlama
• Makul Güç Kapasitesi: 625mW güç dağıtımı
• Düşük Maliyet: Ekonomik çözüm
• PNP Eşleniği Uyumluluğu: BC557 ile tamamlayıcı çift oluşturur

Devre Tasarımı ve Kullanım

BC547 Transistör BJT NPN TO-92'nin devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 1): Yük bağlantısı
• Baz (Pin 2): Kontrol sinyali girişi
• Emiter (Pin 3): Toprak veya referans bağlantısı

Pin Yapılandırması:

• TO-92 paketinde, transistörün düz tarafından bakıldığında: sol pin (Kollektör), orta pin (Baz), sağ pin (Emiter)
• NPN transistörde akım kollektörden emitere doğru akar
• Baz pozitif olduğunda (emitere göre) transistör iletimde olur
• Emiter genellikle toprak hattına bağlanır
• Pin yerleşimi için datasheet kontrolü önerilir (üreticiye göre değişebilir)

Basit LED Sürücü Devresi:

• Kollektör LED'in katoduna bağlanır
• LED'in anodu akım sınırlayıcı direnç üzerinden pozitif beslemeye bağlanır
• Emiter toprak hattına bağlanır
• Baz 1-10kΩ direnç üzerinden kontrol sinyaline bağlanır
• Baz-emiter arasına 10-100kΩ pull-down direnci eklenir

NPN Transistör Sürme Teknikleri:

• Mikrodenetleyici pinini HIGH yaparak transistörü açabilirsiniz
• Baz akımını I_B = I_C / h_FE formülü ile hesaplayabilirsiniz
• Baz direncini R_B = (V_kontrol - 0.7V) / I_B formülü ile belirleyebilirsiniz
• İndüktif yüklerle kullanırken kollektör-emiter arası koruyucu diyot ekleyin
• Darlington konfigürasyonu ile akım kazancını artırabilirsiniz

Sorun Giderme ve İpuçları

BC547 Transistör BJT NPN TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Transistörün İletim Yapmaması: Baz voltajını kontrol edin, min. 0.7V olmalı
• Yetersiz Akım İletimi: Baz akımını artırın, baz direncini azaltın
• Aşırı Isınma: Kollektör akımını sınırlayın, güvenli çalışma alanında kullanın
• Yanlış Pin Tanımlama: Multimetre ile diyot testi yaparak pinleri belirleyin
• Kararsız Çalışma: Besleme hattına bypass kapasitörleri ekleyin

Uygulama İpuçları

• Akım kazancı (h_FE) sıcaklık ve kollektör akımı ile değişir, tasarımda bunu hesaba katın
• Kollektör akımını 100mA altında tutun, yüksek akım için güç transistörleri tercih edin
• Baz akımını kollektör akımının %5-10'u olarak ayarlayın
• Anahtarlama hızını artırmak için baz akımını pulse edin (hızlı aç-kapa)
• 45V değerini aşmayın, yüksek voltaj uygulamaları için BC546 (65V) kullanın

Montaj ve Devre Tasarım İpuçları

• TO-92 paketini lehimlerken aşırı ısı uygulamayın (maks. 5 saniye)
• Pinleri bükme esnasında kılıftan en az 3mm mesafe bırakın
• Yüksek frekanslı uygulamalarda bağlantıları kısa tutun
• İndüktif yüklerle (röle, motor) çalışırken ters EMK koruması ekleyin
• Statik elektriğe karşı hassas olduğunu unutmayın, ESD önlemleri alın

Paket İçeriği

• BC547 Transistör BJT NPN TO-92
