TP4056 Type-C Korumalı 18650 Lipo Pil Şarj Devresi

TP4056 Type-C Korumalı 18650 Lipo Pil Şarj Devresi

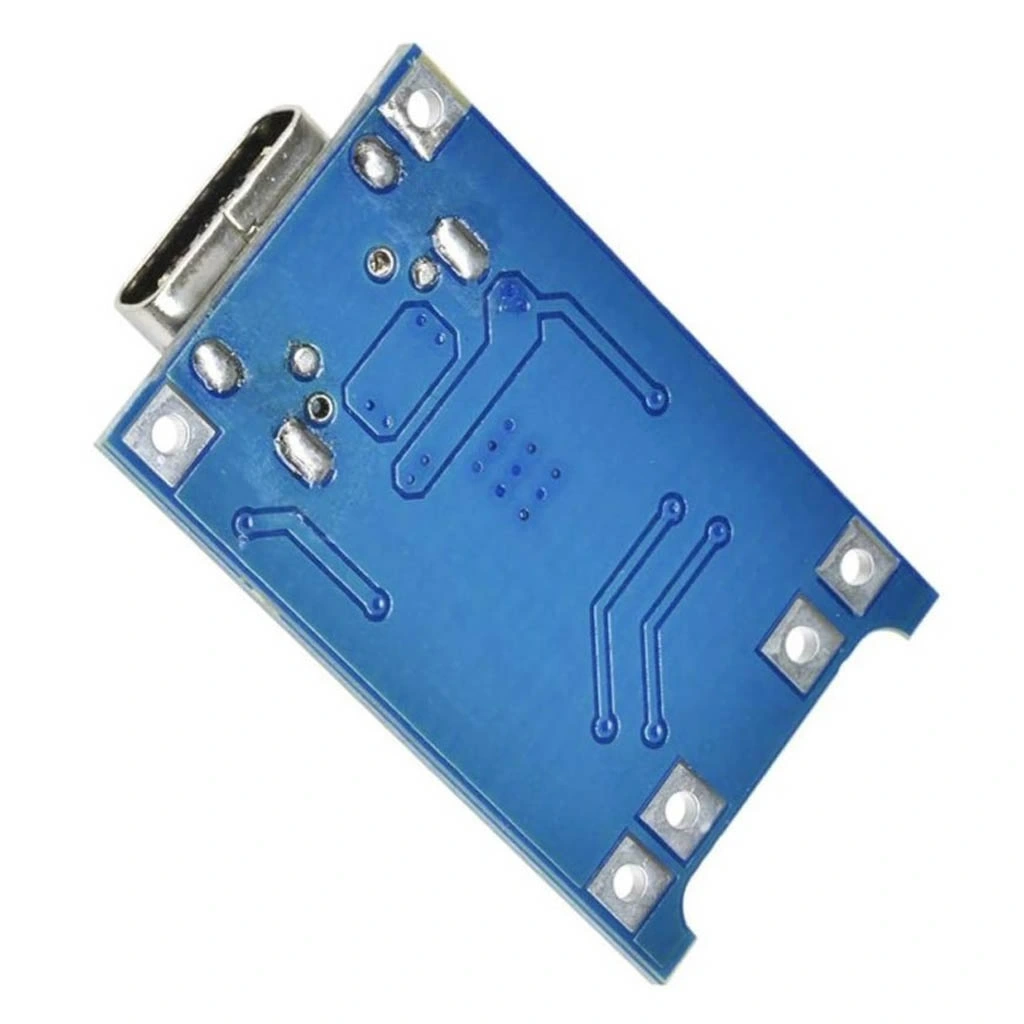

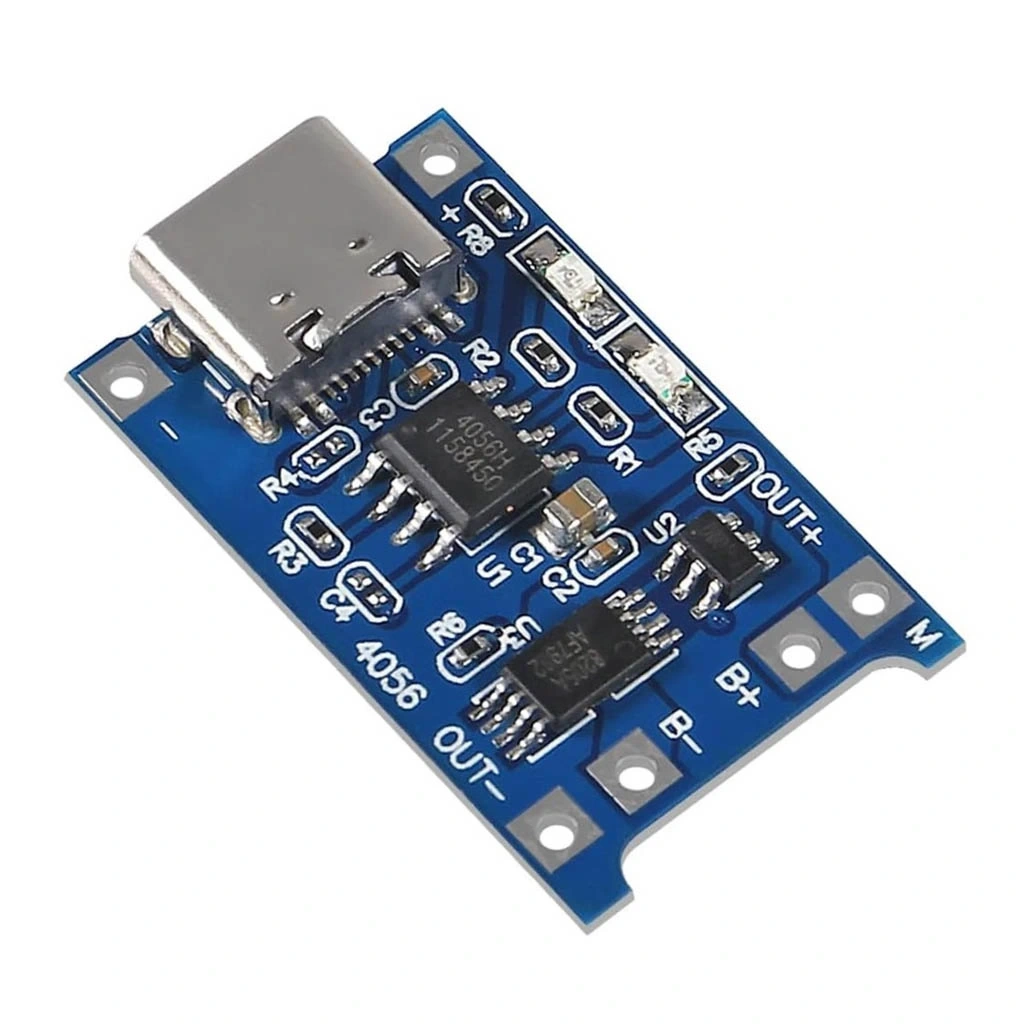

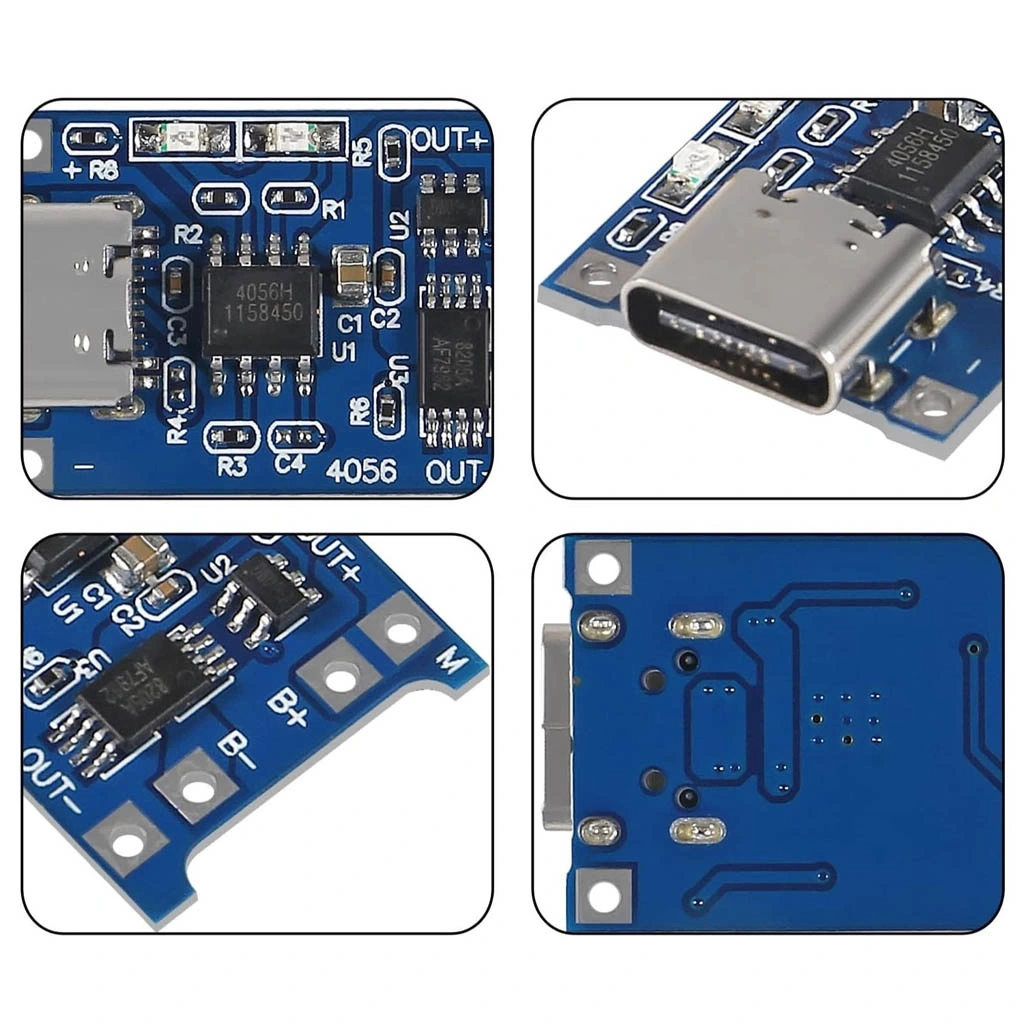

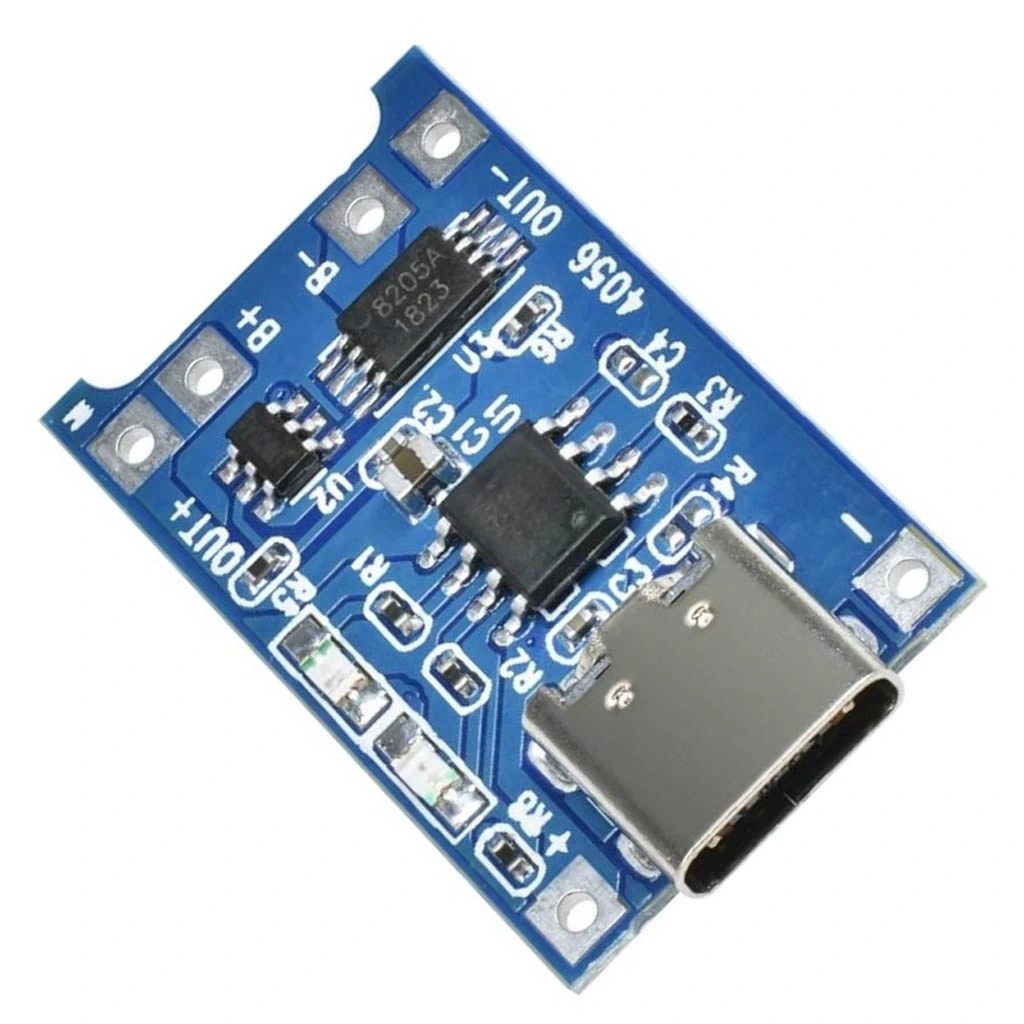

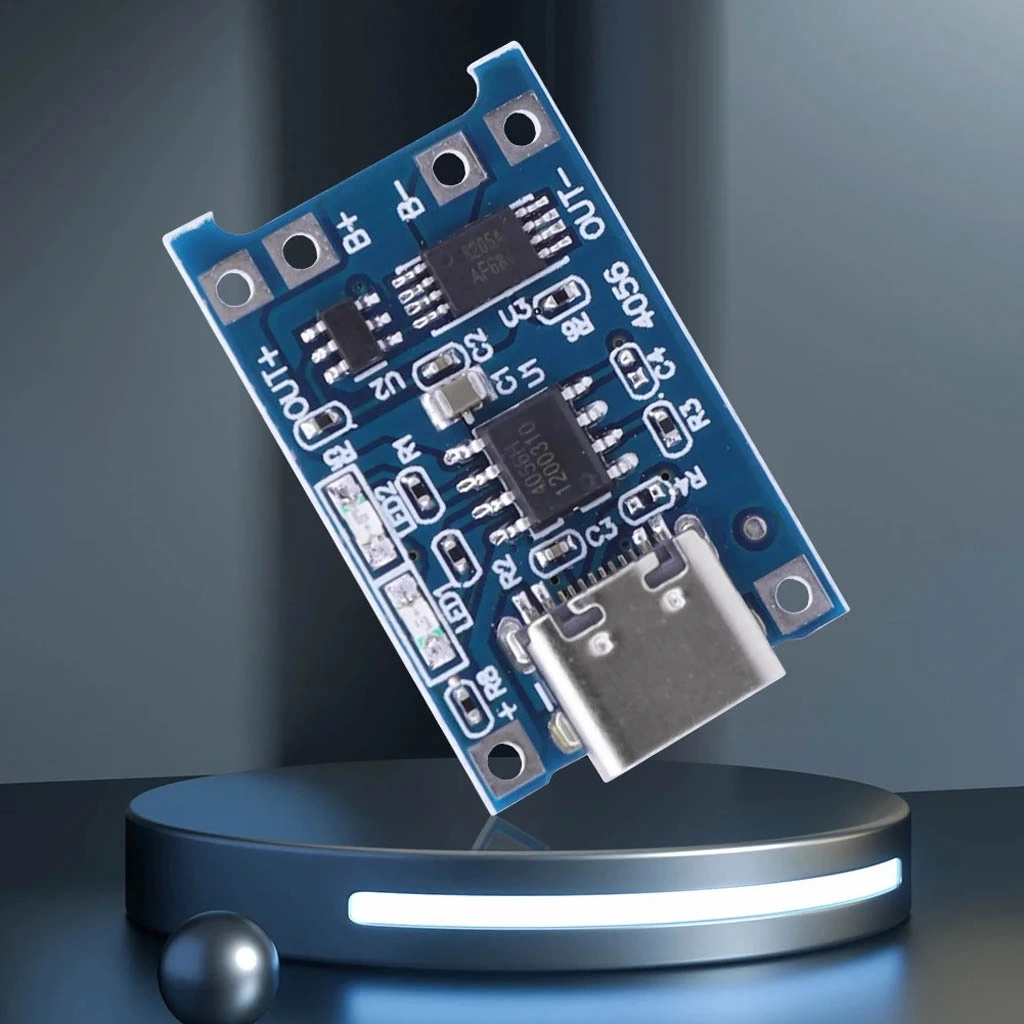

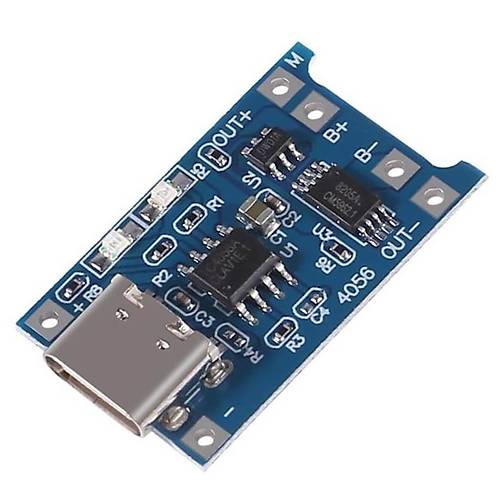

TP4056 Type-C Korumalı 18650 Lipo Pil Şarj Devresi, lityum piller için güvenli şarj ve koruma sağlayan kompakt bir modüldür. Modern Type-C bağlantı portu sayesinde kolay kullanım sunarken, entegre koruma devreleri pillerinizi güvende tutar.

Bu şarj modülü, özellikle Arduino tabanlı taşınabilir projelerde 18650 ve diğer lityum pilleri şarj etmek için idealdir. 1A şarj akımı ile hızlı şarj imkanı sunar ve şarj durumunu gösteren LED indikatörlere sahiptir.

TP4056 entegresi ve koruma devreleri içeren bu modül, Modüller kategorisinde yer alan, pil ömrünü uzatan ve güvenliği artıran mükemmel bir güç yönetim çözümüdür.

Teknik Özellikler

TP4056 Type-C Korumalı 18650 Lipo Pil Şarj Devresinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Şarj Entegresi: TP4056.
• Koruma Entegresi: DW01A
• MOSFET Sürücüsü: 8205A,
• Giriş Bağlantısı: USB Type-C
• Giriş Voltajı: 4.5V-5.5V DC
• Çıkış Voltajı: 3.7V (Pil voltajı)
• Maksimum Şarj Akımı: 1A
• Şarj Sonlandırma Voltajı: 4.2V ± 1%
• Koruma Özellikleri:
  • Aşırı şarj koruması (4.2V)
  • Aşırı deşarj koruması (2.5V)
  • Kısa devre koruması
  • Aşırı akım koruması (3A)
• Gösterge LED'leri:
  • Kırmızı: Şarj işlemi devam ediyor
  • Mavi: Şarj tamamlandı
• Pil Tutucu: 18650 pil için entegre yaylı tutucu
• Pil Bağlantısı: B+/B- terminalleri
• Çıkış Bağlantısı: OUT+/OUT- terminalleri

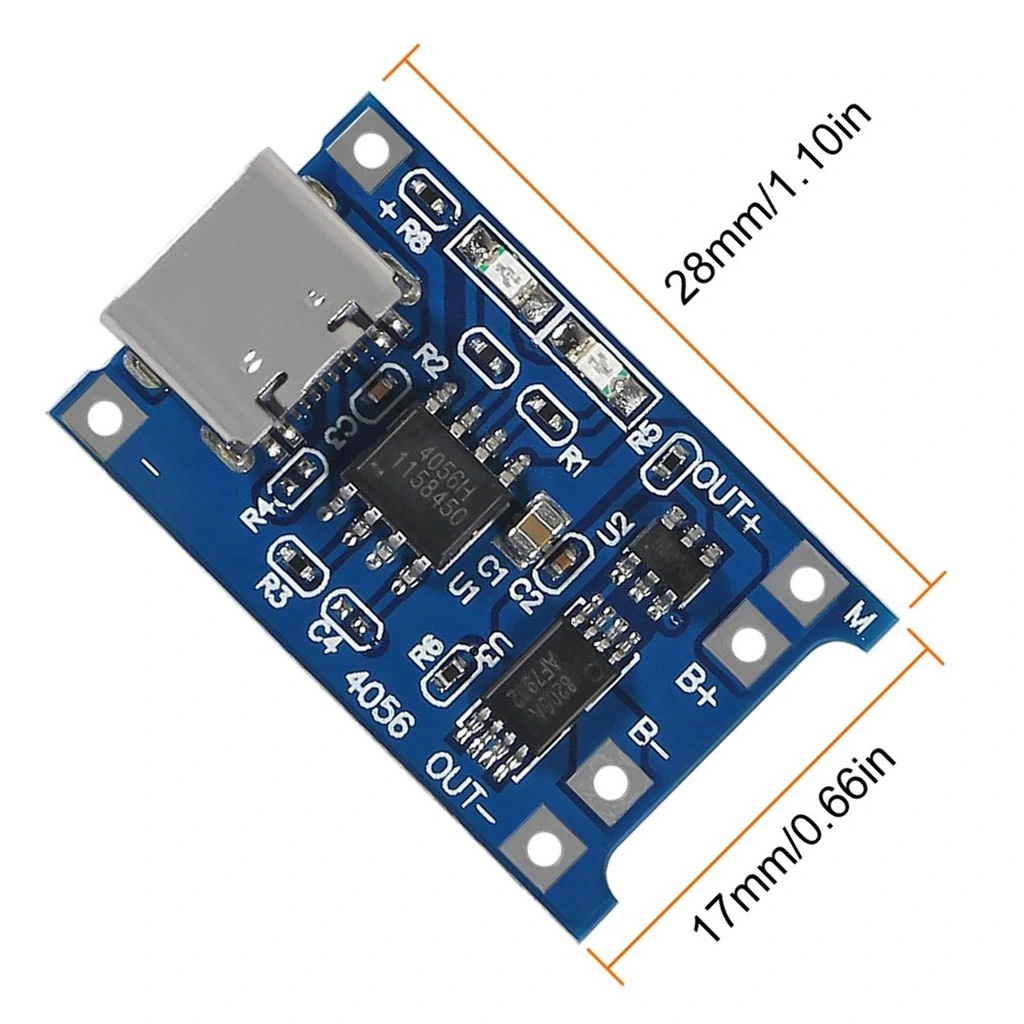

• Boyutlar: 45mm x 24mm x 7mm
• Şarj Yöntemi: Sabit akım / Sabit voltaj (CC/CV)
• Çalışma Sıcaklığı: -10°C ~ +85°C
• Verimlilik: >80%

Bağlantı ve Kullanım

TP4056 Type-C Korumalı 18650 Lipo Pil Şarj Devresinin Arduino projeleri ve diğer elektronik sistemlerle bağlantı şeması ve kullanım talimatları.

Bağlantı talimatları:

• Pil bağlantısı: 18650 pili entegre pile yerleştirin veya harici lityum pili B+ ve B- terminallerine bağlayın
• Şarj girişi: Type-C konektörüne 5V güç kaynağı bağlayın
• Çıkış bağlantısı: Projenizi OUT+ ve OUT- terminallerine bağlayın

Modül, pilleri otomatik olarak şarj eder ve dolduktan sonra şarj akımını keser. Aynı zamanda OUT+ ve OUT- terminalleri üzerinden projenize kesintisiz güç sağlar.

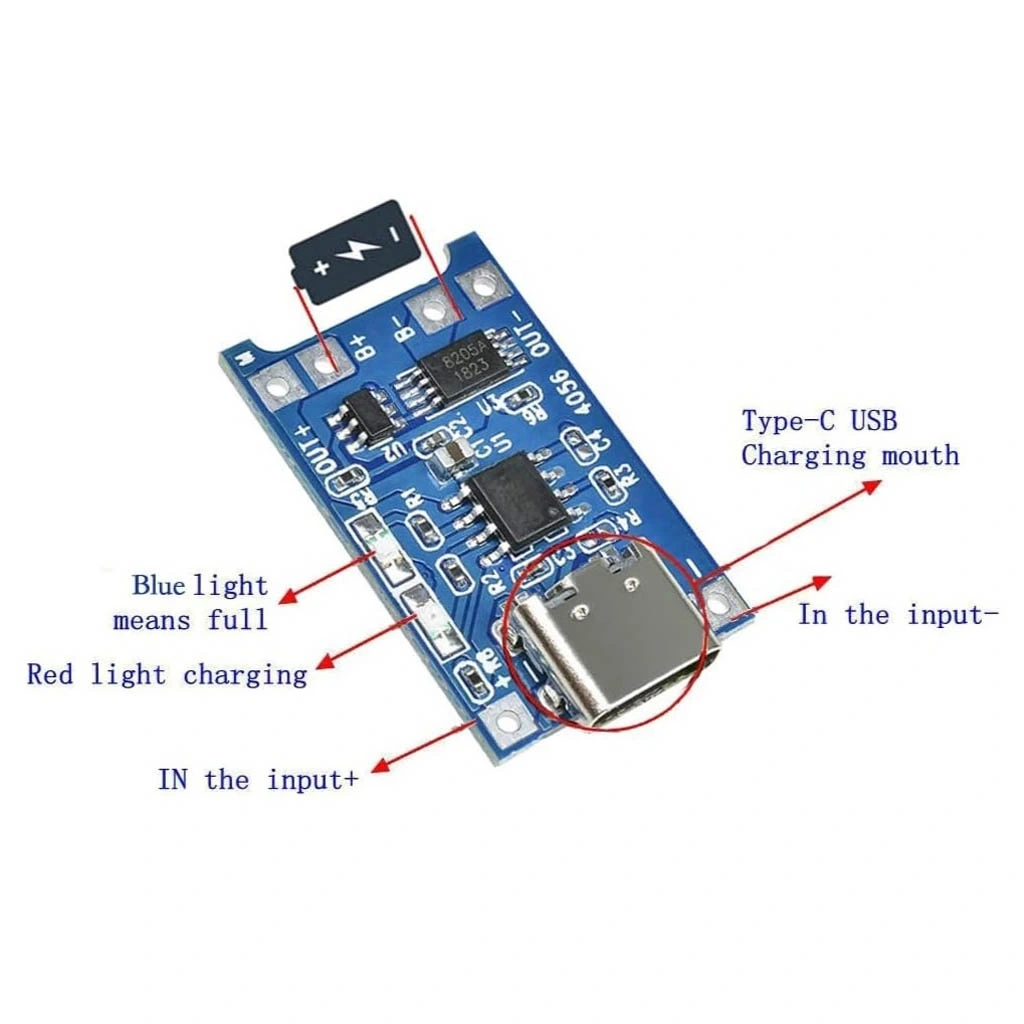

Şarj durumu göstergeleri:

• Kırmızı LED yanıyorsa: Pil şarj oluyor
• Mavi LED yanıyorsa: Şarj tamamlandı
• Hiçbir LED yanmıyorsa: Giriş gücü yok veya bağlantı hatası

Koruma devreleri, pil voltajı çok düşük olduğunda çıkışı keser, aşırı şarj durumunda şarj akımını durdurur ve kısa devre veya aşırı akım durumunda pil bağlantısını otomatik olarak keser.

Uygulama Alanları

TP4056 Type-C Korumalı 18650 Lipo Pil Şarj Devresinin kullanılabileceği çeşitli projeler ve uygulama alanları.

Taşınabilir Elektronik

• DIY güç bankaları
• Taşınabilir Arduino projeleri
• Kablosuz sensör ağları
• Mobil ölçüm cihazları
• LED aydınlatma sistemleri

Robotik Projeler

• Mini robotlar ve RC araçlar
• Drone güç sistemleri
• Servo kontrol üniteleri
• Otonom cihazlar
• Robotik kollar

Yenilenebilir Enerji

• Güneş enerjili şarj üniteleri
• Enerji depolama sistemleri
• Acil durum güç kaynakları
• Küçük ölçekli UPS sistemleri
• Enerji hasadı projeleri

Proje Örnekleri

TP4056 Type-C Korumalı 18650 Lipo Pil Şarj Devresi kullanılarak yapılabilecek detaylı proje örnekleri.

Taşınabilir Güneş Enerjili Güç İstasyonu

Arduino Nano, TP4056 Type-C şarj modülü, 18650 pil, 5V/1A güneş paneli ve DC-DC yükseltici modül kullanarak kompakt bir güneş enerjili güç istasyonu oluşturabilirsiniz. Güneş paneli, TP4056 modülüne bağlanarak 18650 pili gün boyunca şarj eder. DC-DC yükseltici modül, pilin 3.7V çıkışını 5V'a yükseltir ve USB çıkışı ekleyerek mobil cihazları şarj edebilirsiniz. Arduino, şarj durumunu ve pil seviyesini izleyerek küçük bir OLED ekranda gösterir. Enerji verimliliği için, Arduino uyku moduna alınabilir ve periyodik olarak uyanarak durum güncellemesi yapabilir. Sistem, küçük bir su geçirmez kasa içine yerleştirilerek kamp, yürüyüş veya acil durumlar için taşınabilir güç kaynağı olarak kullanılabilir.

Akıllı Ev Sensör Ağı

ESP8266 NodeMCU, TP4056 şarj modülü, 18650 pil, çeşitli sensörler (sıcaklık, nem, hareket, gaz) ve düşük güç modülü kullanarak kablosuz ev sensör ağı oluşturabilirsiniz. Her sensör düğümü, TP4056 modülü ile şarj edilebilen 18650 pilden güç alır. ESP8266, derin uyku modunda çalışarak minimum güç tüketir ve yalnızca ölçüm ve veri iletimi sırasında uyanır. Sensörlerden toplanan veriler, WiFi üzerinden merkezi bir sunucuya veya bulut platformuna gönderilir. Sistem, pil seviyesini izler ve düşük olduğunda bildirim gönderir. Type-C portu sayesinde kolay şarj imkanı sunar. Bu sensör ağı, ev sıcaklığını, hava kalitesini, güvenliğini ve enerji kullanımını izlemek için ideal bir çözüm olup, tek pil şarjı ile haftalarca çalışabilir.

Taşınabilir Hava Kalitesi İzleme Cihazı

Arduino Pro Mini, TP4056 Type-C şarj modülü, 18650 pil, MQ-7 CO sensörü, MQ-135 hava kalitesi sensörü, BMP280 basınç/sıcaklık sensörü ve OLED ekran kullanarak kompakt bir hava kalitesi izleme cihazı yapabilirsiniz. TP4056 modülü, Type-C bağlantı üzerinden 18650 pili şarj eder ve pilden projeye güç sağlar. Cihaz, ortamdaki karbon monoksit, karbondioksit, uçucu organik bileşikler, sıcaklık ve basıncı ölçer. Arduino, sensör verilerini düzenli aralıklarla toplar ve OLED ekranda görüntüler. Hava kalitesi belirli bir eşiğin altına düştüğünde, dahili buzzer ile kullanıcıyı uyarır. Düşük güç tüketimi için sensörler sadece ölçüm sırasında etkinleştirilir. Kompakt boyutu sayesinde ev, ofis veya araç içinde kolayca taşınabilir. Bu cihaz, özellikle kapalı alanlarda hava kalitesini izlemek ve potansiyel sağlık risklerini önceden tespit etmek için faydalıdır.

Sorun Giderme ve İpuçları

TP4056 Type-C Korumalı 18650 Lipo Pil Şarj Devresi kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• LED'ler Yanmıyor: Type-C kabloyu ve güç kaynağını kontrol edin. 5V giriş voltajının doğru olduğunu doğrulayın.
• Şarj Olmuyor: Pil kontaklarını temizleyin ve pilin doğru yerleştirildiğinden emin olun.
• Çıkış Voltajı Yok: Pil seviyesi çok düşük olabilir. Kısa süre şarj edip tekrar deneyin.
• Aşırı Isınma: Şarj akımını azaltın veya modülü daha iyi havalandırılan bir ortama taşıyın.
• Type-C Bağlantı Sorunları: Farklı bir kablo veya güç adaptörü deneyin. Bazı kablolar yalnızca güç aktarımı destekleyebilir.

Performans İpuçları

• Yüksek kaliteli 18650 piller kullanın (sahte pillerde kapasite düşük olabilir)
• Pillerin tam performans için birkaç şarj-deşarj döngüsünden geçmesi gerekir
• Yüksek akım gerektiren projeler için paralel pil konfigürasyonu düşünün
• Uzun süreli depolamada pilleri %40-60 şarj seviyesinde tutun
• Düşük güç modunda çalışma için Arduino veya ESP'nin sleep modlarını kullanın

Paket İçeriği

• TP4056 Type-C Korumalı 18650 Lipo Pil Şarj Devresi
