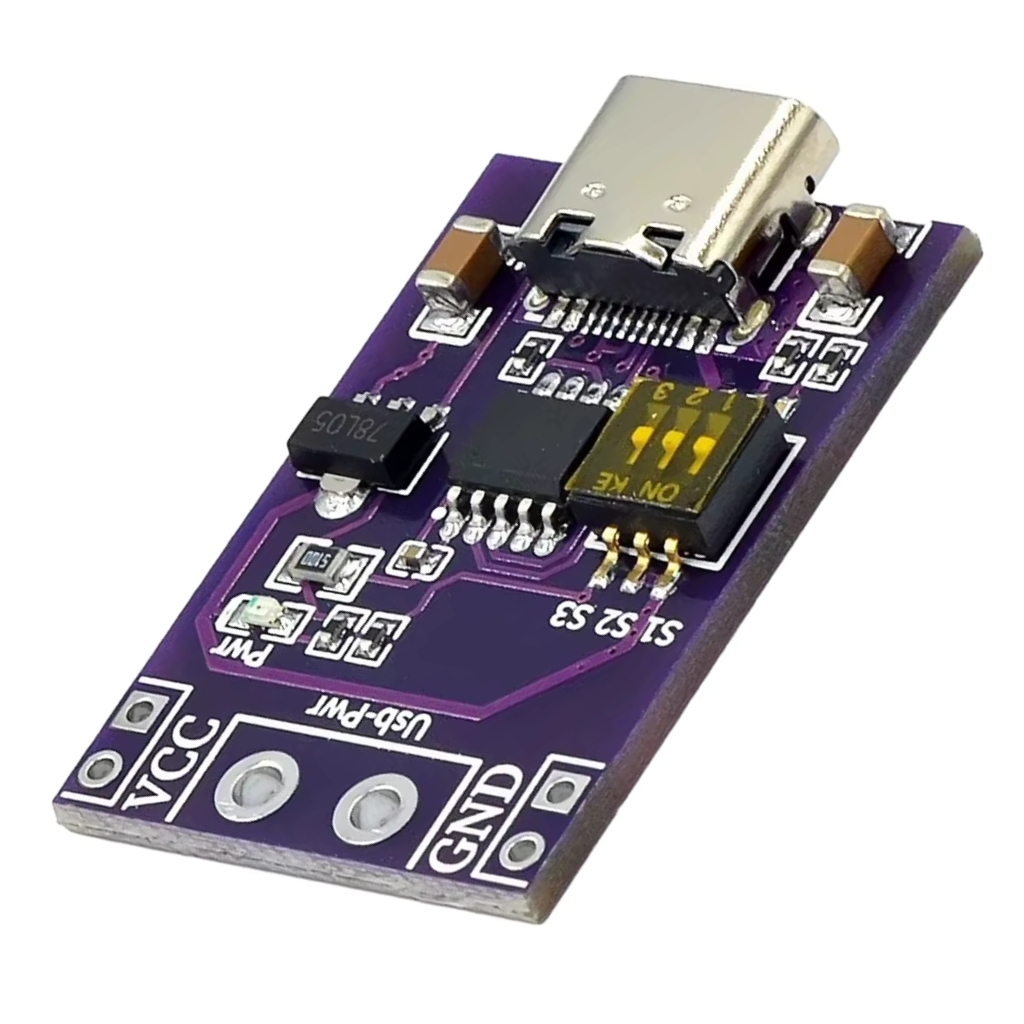

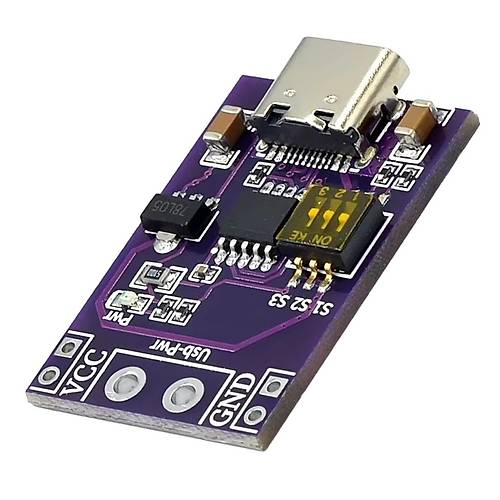

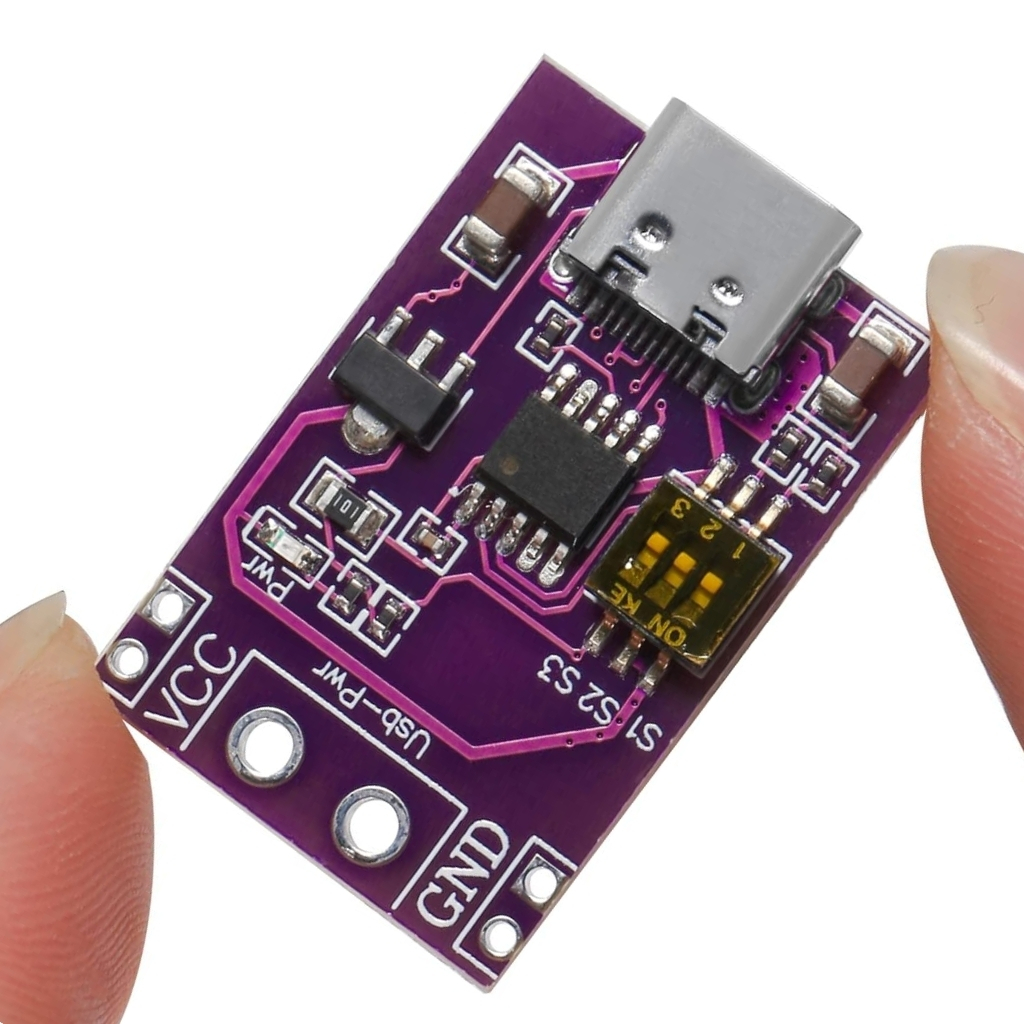

PD/QC/AFC Hızlı Şarj Adaptöründen Voltaj Tetikleyici / Seçici Modül
PD/QC/AFC Hızlı Şarj Adaptöründen Voltaj Tetikleyici / Seçici Modül, akıllı telefon şarj adaptörlerini elektronik projelerinizde güç kaynağı olarak kullanmanızı sağlayan kompakt bir çözümdür. Bu modül sayesinde USB Power Delivery, Quick Charge veya AFC protokollerini destekleyen adaptörlerden sabit voltaj çıkışı alabilirsiniz.
Üzerindeki geçmeli anahtar ile 5V, 9V, 12V ve 20V gerilim değerlerini kolayca seçebileceğiniz bu modül, Arduino projeleri, LED aydınlatma sistemleri ve çeşitli elektronik cihazlar için güvenilir bir güç kaynağı çözümü sunar.
Elektronik modüller arasında pratik bir ürün olan bu voltaj tetikleyici, mevcut şarj adaptörlerinizi çeşitli projelerde yeniden değerlendirmenize olanak tanıyarak hem ekonomik hem de verimli bir güç kaynağı alternatifi oluşturur.
Teknik Özellikler
PD/QC/AFC Hızlı Şarj Adaptöründen Voltaj Tetikleyici / Seçici Modül'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Desteklenen Protokoller: USB PD (Power Delivery), QC (Quick Charge) 2.0/3.0, AFC (Adaptive Fast Charging)
- Çıkış Voltaj Seçenekleri: 5V, 9V, 12V, 20V (adaptör desteklediği sürece)
- Maksimum Çıkış Akımı: 5A (adaptörün kapasitesine bağlı)
- Seçim Mekanizması: Geçmeli DIP anahtar
- Giriş Bağlantısı: USB Type-C dişi port
- Çıkış Bağlantısı: Vidalı terminal bloğu
- Dönüşüm Verimliliği: >95%
- Çıkış Voltaj Toleransı: ±5%
- Aşırı Akım Koruması: Var (adaptöre bağlı)
- Kısa Devre Koruması: Var (adaptöre bağlı)
- Çalışma Sıcaklığı: -20°C ile +85°C arası

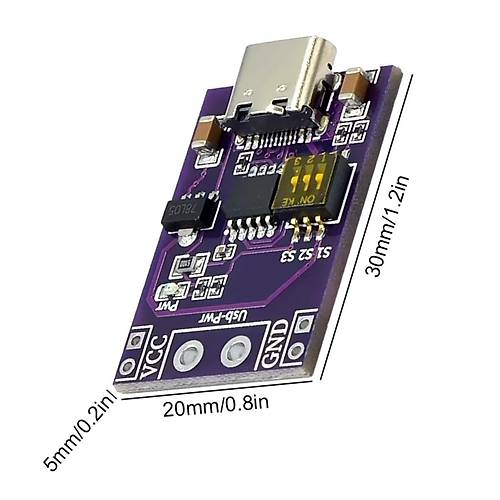

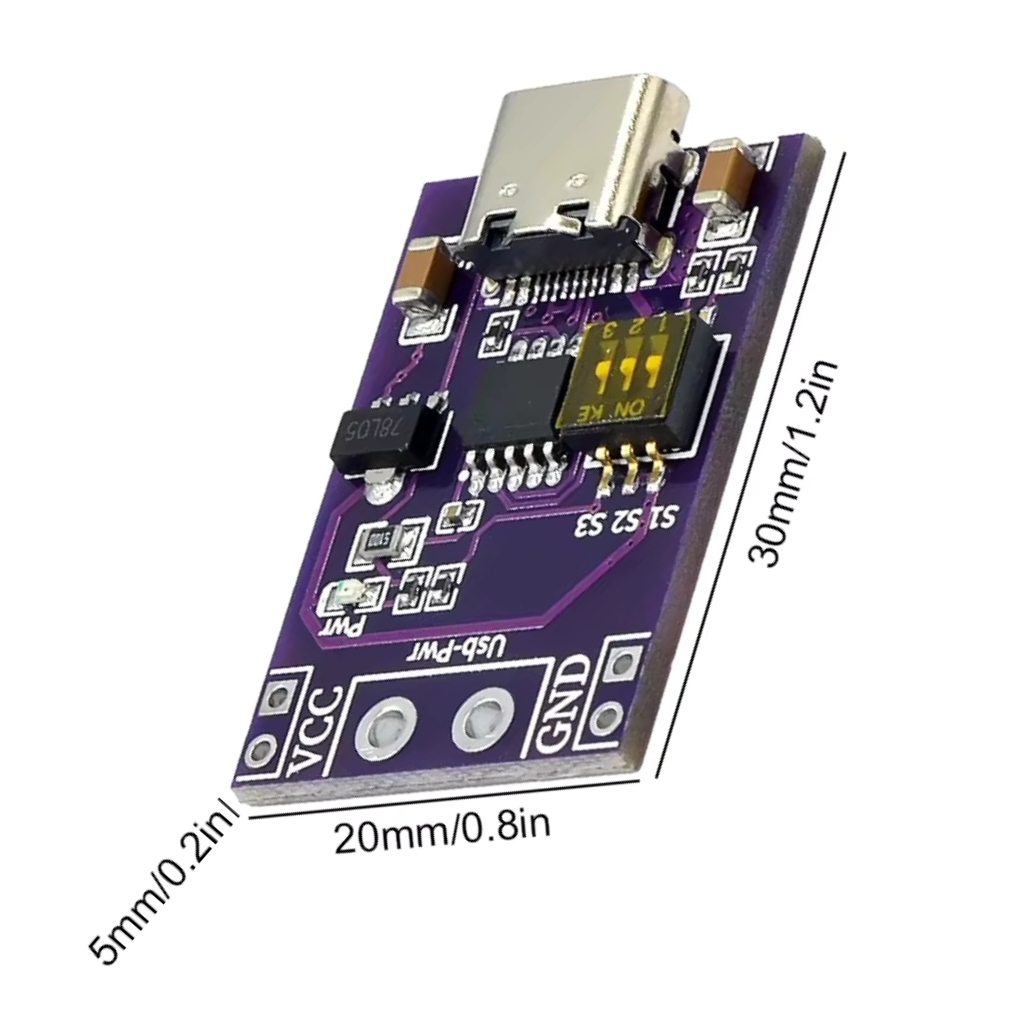

- Boyutlar: 32mm × 17mm × 10mm
- Gösterge LED'i: Var (güç durumu için)
- Giriş Koruması: Ters polarite ve aşırı voltaj koruması
- Montaj Delikleri: 2 adet, 2.5mm çapında
- Dahili Regülatör: Hayır, doğrudan tetikleme protokolü
- Gerekli Harici Donanım: PD/QC/AFC uyumlu adaptör
- PCB Malzemesi: FR-4
- Ağırlık: Yaklaşık 5g
- RoHS Uyumluluğu: Evet
Kullanım Alanları
PD/QC/AFC Hızlı Şarj Adaptöründen Voltaj Tetikleyici / Seçici Modül'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Elektronik Projeler
- Arduino ve mikrodenetleyici projeleri
- Taşınabilir güç kaynakları
- Prototip geliştirme
- DIY elektronik cihazlar
- Hobi projeleri
LED Aydınlatma Sistemleri
- LED şerit kontrolü
- Taşınabilir ışık sistemleri
- Vitrin ve sergi aydınlatması
- Araç içi aydınlatma
- Dekoratif aydınlatma projeleri
Güç Kaynağı Uygulamaları
- Çeşitli DC motorların beslenmesi
- Mobil çalışma istasyonları
- Sensör sistemleri
- IOT cihazları
- Küçük elektronik cihazların güç kaynağı
Avantajlar ve Özellikler
PD/QC/AFC Hızlı Şarj Adaptöründen Voltaj Tetikleyici / Seçici Modül'ün sağladığı avantajlar ve çözümler.
- Ekonomik Çözüm: Mevcut adaptörleri yeniden kullanma imkanı
- Çoklu Voltaj Seçeneği: Tek adaptör ile farklı voltajlar elde etme
- Kolay Kullanım: Basit DIP anahtar ile voltaj seçimi
- Kompakt Boyut: Minimal alan kaplayan tasarım
- Yüksek Verimlilik: Düşük ısı üretimi ve enerji kaybı
- Güvenlik Korumaları: Kısa devre ve aşırı akım koruması
- Evrensel Uyumluluk: Çoğu hızlı şarj adaptörü ile çalışabilme
- Vidalı Terminal: Sağlam ve güvenilir bağlantı imkanı
- Gösterge LED'i: Çalışma durumunu görsel olarak takip etme
- Harici Güç Kaynağı İhtiyacı Yok: Tek parça çözüm

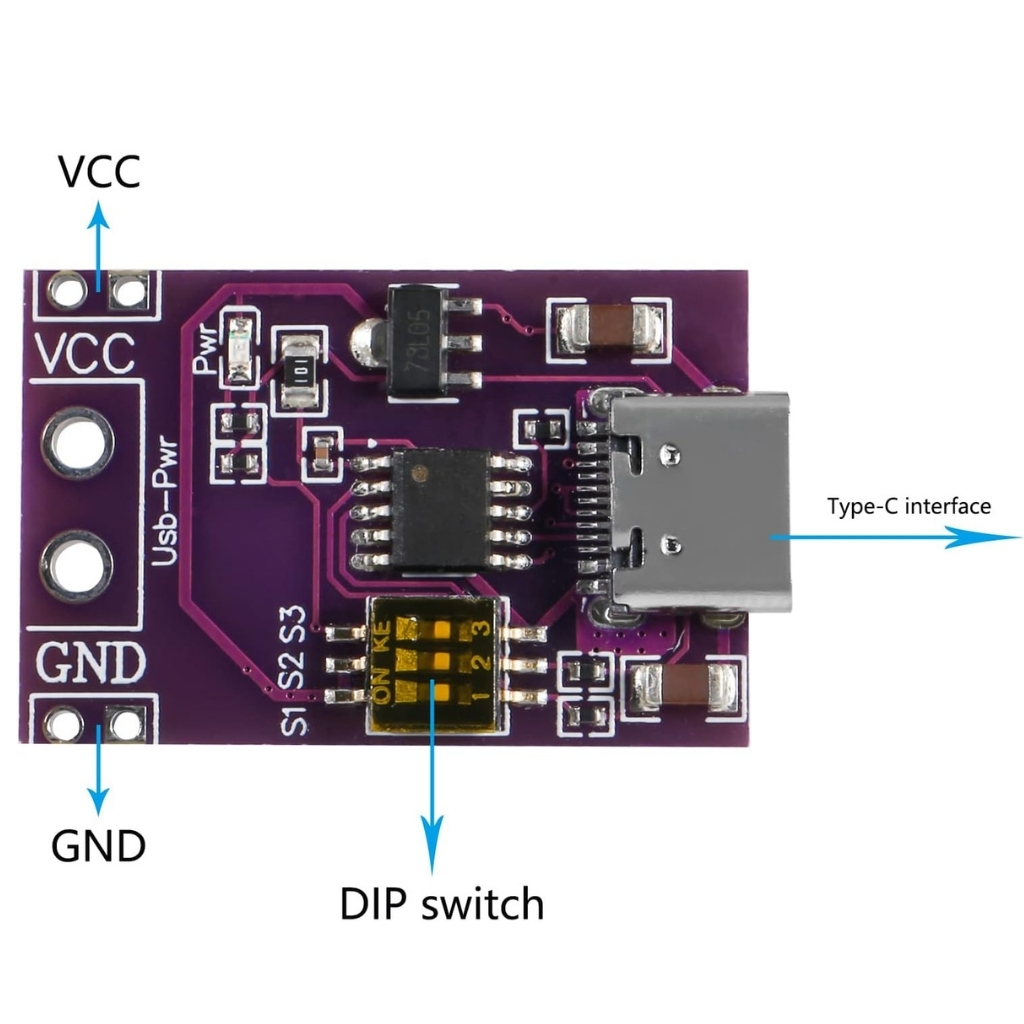

Bağlantı ve Kullanım
PD/QC/AFC Hızlı Şarj Adaptöründen Voltaj Tetikleyici / Seçici Modül'ün bağlantısı ve kullanımı hakkında bilgiler.
İpucu: Voltaj değiştirmeden önce bağlı cihazları çıkarın, anlık gerilim değişimleri hassas elektronik bileşenlere zarar verebilir.
Modülün bağlantı ve kullanım adımları:
- Adaptör Seçimi: PD, QC veya AFC uyumlu bir şarj adaptörü kullanın
- USB Bağlantısı: Adaptörü modülün USB Type-C portuna bağlayın
- Voltaj Seçimi: DIP anahtarları ile istediğiniz voltajı seçin (tabloya bakın)
- Çıkış Bağlantısı: Yük cihazını + ve - terminallere doğru polariteyle bağlayın
- Akım Limiti: Adaptörün desteklediği maksimum akımı aşmamaya dikkat edin
- LED Gösterge: Çalışma sırasında LED'in yandığından emin olun
- Uyumluluk Kontrolü: Seçilen voltajın yük cihazına uygun olduğunu doğrulayın
- Voltaj Değişimi: Değiştirmeden önce cihazları çıkarıp yeniden bağlayın
Sorun Giderme ve İpuçları
PD/QC/AFC Hızlı Şarj Adaptöründen Voltaj Tetikleyici / Seçici Modül kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Voltaj Değişmiyor: Adaptörün seçilen voltajı desteklediğinden emin olun
- Çıkış Yok: Bağlantıları ve DIP anahtar konumlarını kontrol edin
- Düşük Akım: Adaptör kapasitesini ve kablo kalitesini kontrol edin
- Adaptör Kapanıyor: Yük akımını azaltın, aşırı yüklenme olabilir
- LED Yanmıyor: USB bağlantısını ve adaptör çalışmasını kontrol edin
Verimli Kullanım İpuçları
- Yüksek kaliteli ve orijinal adaptörler kullanın
- Kullanmadığınız zamanlarda adaptörü prizden çıkarın
- Yüksek akım gerektiren uygulamalar için adaptör kapasitesini doğru seçin
- Voltaj seçim tablonuzu modüle yakın bir yerde bulundurun
- Hassas cihazlar için ek filtre kapasitörü kullanmayı düşünün
- Adaptörün ısınmaması için yeterli havalandırma sağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve aksesuarları ile projelerinizi hayata geçirin.
Ürünleri İncele →
Çeşitli elektronik modüller ile projelerinize işlevsellik kazandırın.
Ürünleri İncele →
Elektronik komponentler ve güç kaynağı çözümleri için online mağazamızı ziyaret edin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç modülleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PD, QC ve AFC protokolleri arasındaki fark nedir?
PD (Power Delivery) USB-C cihazlar için evrensel standart, QC (Quick Charge) Qualcomm'un teknolojisi, AFC ise Samsung'un hızlı şarj protokolüdür.
Her adaptör tüm voltaj seçeneklerini destekler mi?
Hayır, adaptörün desteklediği protokol ve güç profilleri farklılık gösterebilir. Adaptörün teknik özelliklerine bakın.
Bu modül ile ne kadar akım çekebilirim?
Modül 5A'ya kadar akımı destekler, ancak gerçek limit adaptörünüzün kapasitesine bağlıdır.

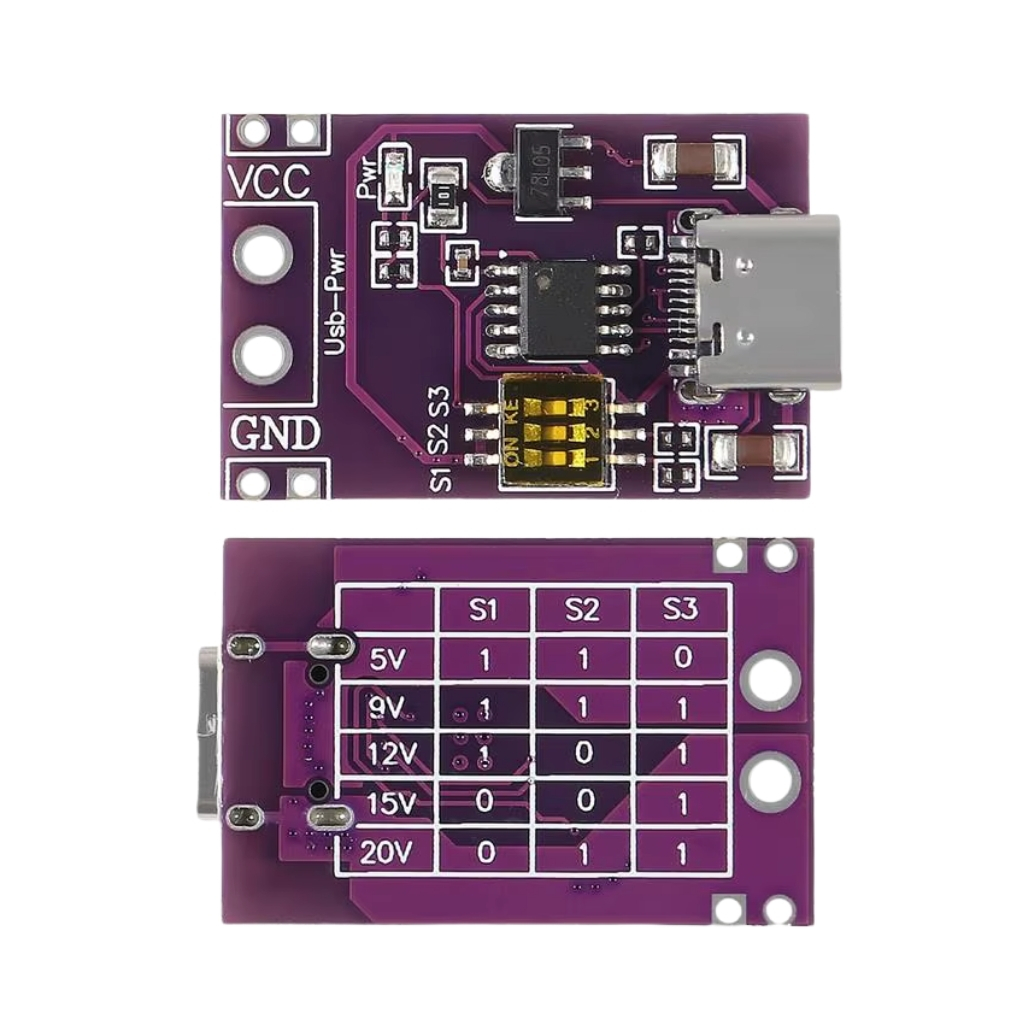

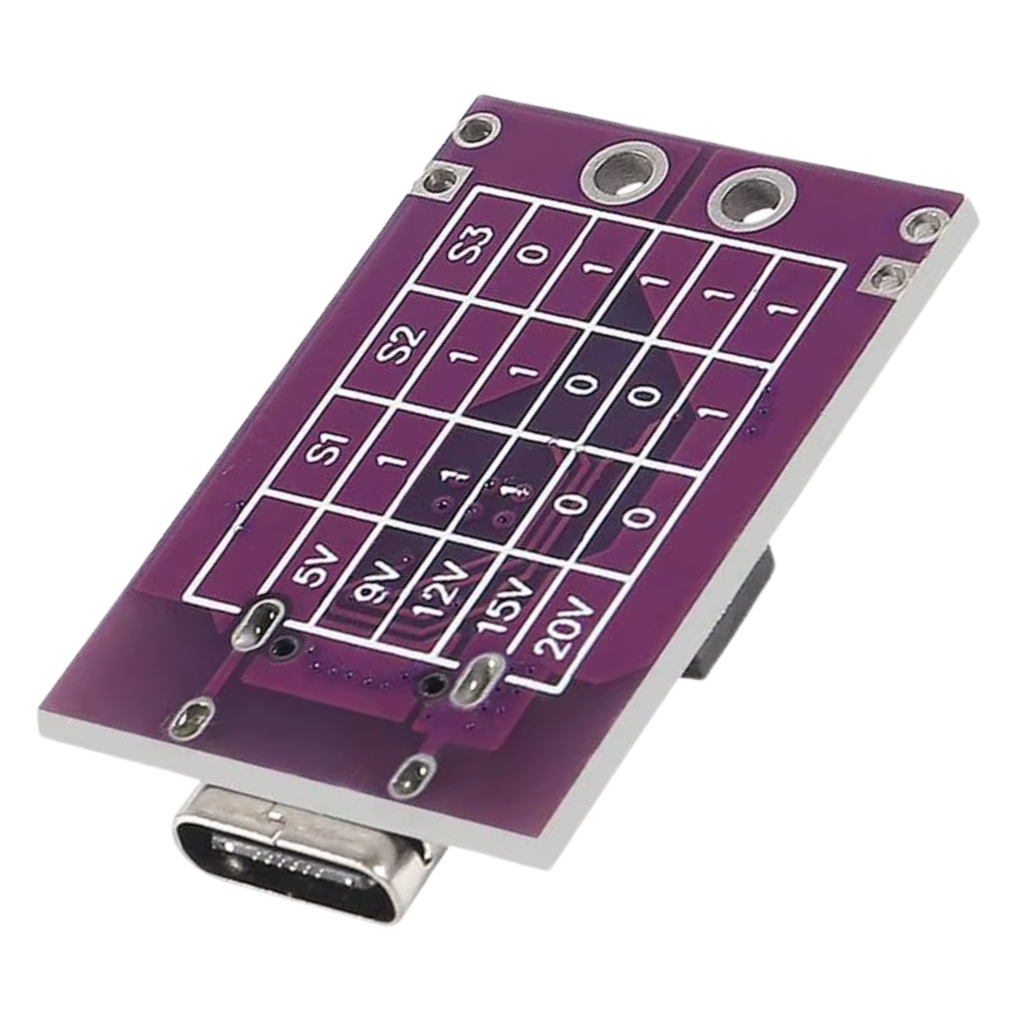

DIP anahtarları nasıl ayarlanır?
Ürünle gelen voltaj seçim tablosunu kullanarak, istediğiniz voltaja göre anahtarların ON/OFF konumlarını belirleyin.
20V çıkış için hangi tür adaptör gerekli?
USB-PD protokolünü destekleyen ve 20V profili olan adaptörler (genellikle dizüstü bilgisayar adaptörleri) gereklidir.
Modül regülatör içeriyor mu?
Hayır, modül sadece adaptörün protokolünü tetikler. Sabit voltaj regülasyonu adaptörün kendisi tarafından sağlanır.
Modül, voltaj seviyesini kademeli olarak değiştirir mi?
Hayır, doğrudan seçilen voltaja geçiş yapar. Değişim sırasında bağlı cihazları çıkarmanız önerilir.
Cihazım için ne kadar akım çekebileceğimi nasıl bilirim?
Adaptörünüzün etiketindeki çıkış gücünü (W) voltaja (V) bölerek amper (A) cinsinden maksimum akımı hesaplayabilirsiniz.
