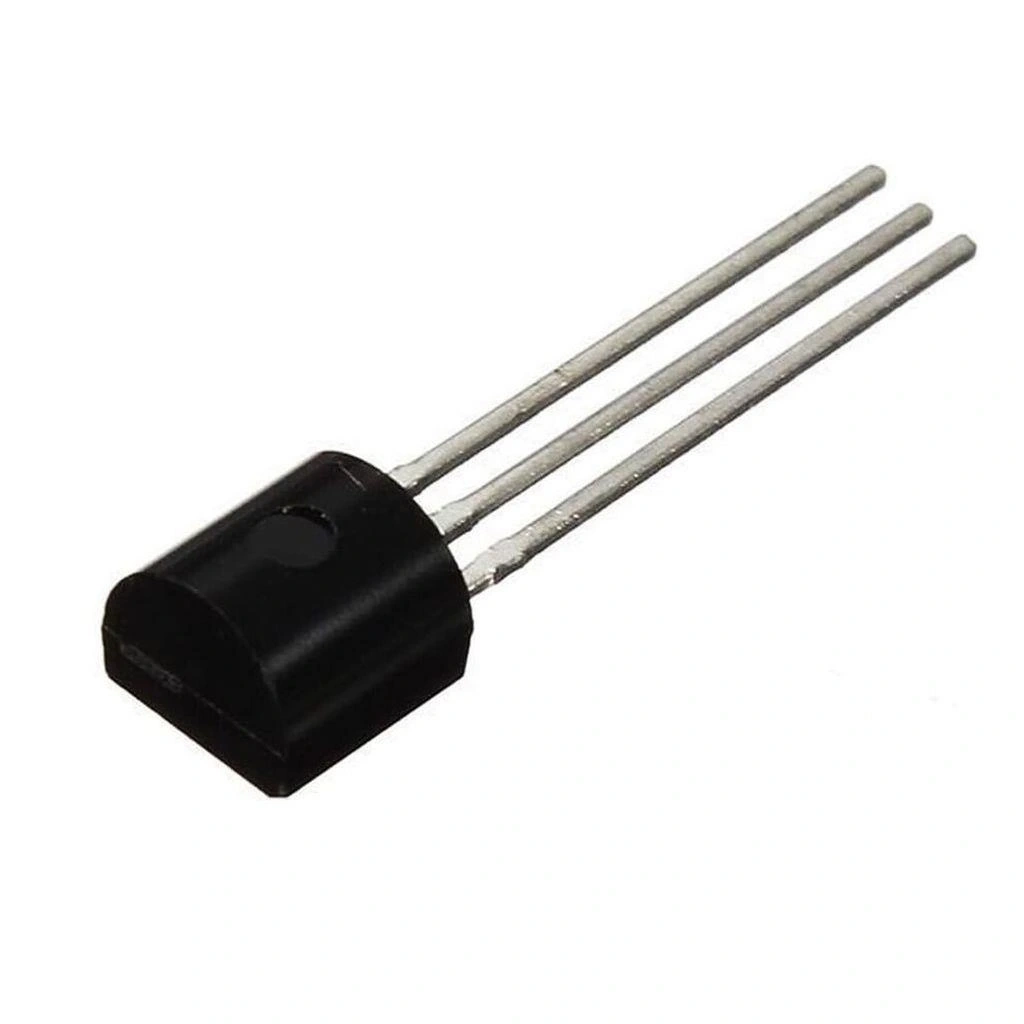

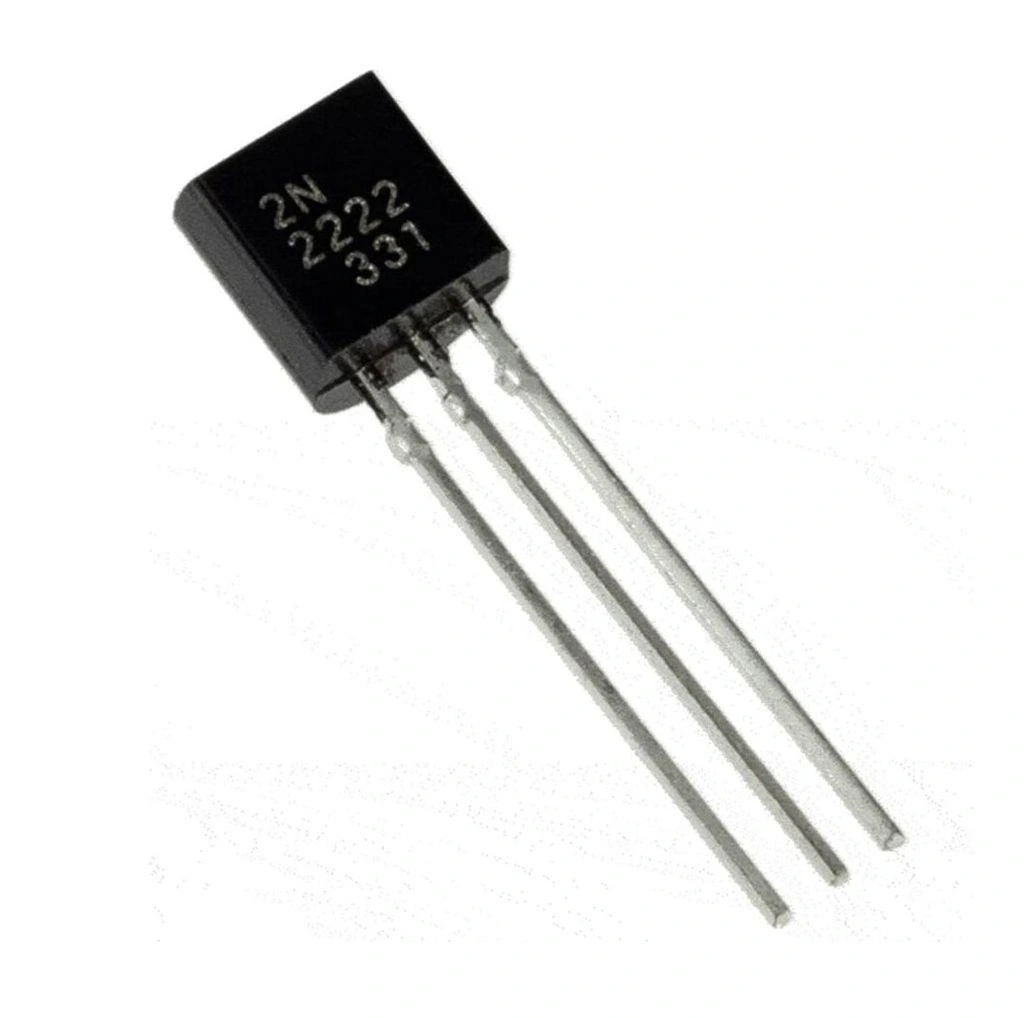

2N2222 Transistör BJT NPN TO-92

2N2222 Transistör BJT NPN TO-92

2N2222, düşük-orta güç uygulamaları için tasarlanmış popüler bir NPN bipolar junction transistördür. TO-92 paketinde sunulan bu komponent, 40V kollektör-emiter voltajı ve 800mA sürekli kollektör akımı ile anahtarlama ve amplifikasyon uygulamaları için ideal bir seçimdir.

Yüksek hızlı anahtarlama kabiliyeti ve iyi akım kazancı özellikleri sayesinde endüstriyel ve amatör projelerde yaygın olarak kullanılır. Elektronik komponentler arasında en çok bilinen transistörlerden biri olan 2N2222, elektronik dünyasında standart haline gelmiştir.

Standard TO-92 paketi sayesinde delikli PCB'lere ve breadboard'lara kolayca monte edilerek prototipleme çalışmalarında hızlı kullanım sağlar. Transistör ailesinin bu efsanevi üyesi, elektronik eğitiminden endüstriyel uygulamalara kadar geniş bir kullanım alanı bulur.

Teknik Özellikler

2N2222 Transistör BJT NPN TO-92 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Yapı: BJT (Bipolar Junction Transistor)
• Paket / Kılıf: TO-92
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 40V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 75V
• Maksimum Emiter-Baz Voltajı (V_EBO): 6.0V
• Sürekli Kollektör Akımı (I_C): 800,mA
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 0.3V (typ) @ I_C = 150mA, I_B = 15mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 1.2V (max) @ I_C = 150mA, I_B = 15mA
• DC Akım Kazancı (h_FE): 100-300 @ I_C = 150mA, V_CE = 10V
• Geçiş Frekansı (f_T): 250MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 8pF (typ)
• Yükselme Zamanı (t_r): 35ns (typ)
• Düşme Zamanı (t_f): 300ns (typ)
• Maksimum Güç Dağılımı (P_tot): 625mW @ 25°C
• Termal Direnç (R_θJA): 200°C/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet
• Üretici: ON Semiconductor / STMicroelectronics / Central Semiconductor

Kullanım Alanları

2N2222 Transistör BJT NPN TO-92'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Anahtarlama Uygulamaları

• Düşük taraf (low-side) anahtarlama
• Röle sürücü devreleri
• Darlington devreler
• Level shifter devreleri
• Lojik devrelerin arayüzleri

Amplifikasyon ve Sinyal İşleme

• Düşük güçlü amplifikatörler
• Push-pull devreleri
• Osilatör devreleri
• Buffer katları
• Audio sürücü katları

Eğitim ve Hobi Elektronik

• Başlangıç elektronik kitleri
• Arduino projeleri
• Breadboard devreleri
• LED sürücü devreleri
• Sensör arayüzleri

Avantajlar ve Özellikler

2N2222 Transistör BJT NPN TO-92'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Evrensel Kullanım: Endüstri standardı olarak yaygın kabul görür
• TO-92 Paketi: Breadboard ve delikli PCB'lerde kolay kullanım
• NPN Yapısı: Düşük taraf anahtarlama imkanı
• Yüksek Akım Kapasitesi: 800mA sürekli kollektör akımı
• İyi Voltaj Dayanımı: 40V kollektör-emiter voltajı
• İyi Akım Kazancı: 100-300 arası h_FE değeri
• Yüksek Hız: 250MHz geçiş frekansı
• Düşük Doyma Voltajı: Minimum güç kaybı
• Tamamlayıcı Eşleniği: 2N2907 ile push-pull tasarımlara uygunluk
• Düşük Maliyet: Ekonomik çözüm

Devre Tasarımı ve Kullanım

2N2222 Transistör BJT NPN TO-92'nin devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 3): Yük bağlantısı
• Baz (Pin 2): Kontrol sinyali girişi
• Emiter (Pin 1): Toprak bağlantısı

Pin Yapılandırması:

• TO-92 paketinde, transistörün düz tarafından bakıldığında:
• Sol pin (Pin 1): Emiter
• Orta pin (Pin 2): Baz
• Sağ pin (Pin 3): Kollektör
• Pin yerleşimi için datasheet kontrolü önerilir (üreticiye göre değişebilir)

Basit Anahtarlama Devresi:

• Kollektör, yük üzerinden pozitif beslemeye bağlanır
• Emiter doğrudan toprağa bağlanır
• Baz, 1-10kΩ direnç üzerinden kontrol sinyaline bağlanır
• Yüksek seviye baz sinyali (>0.7V), transistörü açar
• Düşük seviye baz sinyali, transistörü kapatır

Darlington Konfigürasyonu:

• İki 2N2222 transistörünü kaskad bağlayın
• İlk transistörün kollektörü ikinci transistörün bazına bağlanır
• Her iki transistörün emiterleri birleştirilir
• Yüksek akım kazancı sağlar (h_FE1 × h_FE2)
• Daha düşük baz akımıyla yük kontrolü yapılabilir

Sorun Giderme ve İpuçları

2N2222 Transistör BJT NPN TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Pin Tanımlama Hatası: Multimetre ile diyot testi yaparak pinleri belirleyin
• Yetersiz Sürme: Baz akımını artırın, baz direncini azaltın
• Isınma Sorunu: 500mA üzeri sürekli akımlarda küçük soğutucu kullanın
• İndüktif Yük Hasarı: Koruyucu diyotları ekleyin
• Kararsız Çalışma: Parazit etkilerine karşı baz hattını koruyun

Baz Direnci Hesaplama İpuçları

• Genel formül: R_B = (V_in - V_BE) / (I_C / h_FE)
• Hesaplanan değerin %30 altında bir direnç tercih edin (marj için)
• Arduino/mikrodenetleyici ile kullanırken 1-10kΩ baz direnci önerilir
• Darlington konfigürasyonunda daha yüksek baz direnci kullanılabilir
• Tetikleme güvenliği için baza 10-100kΩ pull-down direnci ekleyin

Uygulama İpuçları

• Röle sürme devrelerinde flyback diyot kullanın (1N4148 veya 1N4007)
• LED sürmek için kollektöre seri direnç bağlayın
• Push-pull devrelerinde 2N2907 PNP ile eşleştirin
• Yüksek akım gerektiren uygulamalarda TIP serisi transistörlere geçiş yapın
• Pinlerin bükülme noktası kılıftan en az 3mm uzakta olmalıdır

Paket İçeriği

• 2N2222 Transistör BJT NPN TO-92
