1N4148 Diyot

1N4148 Diyot

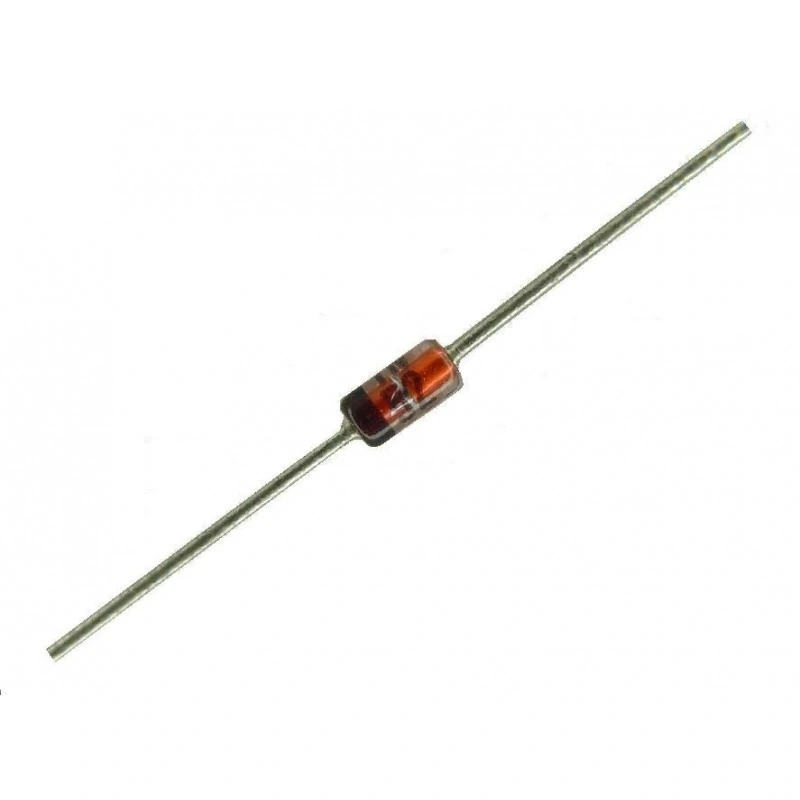

1N4148 Diyot, hızlı anahtarlama özelliğine sahip standart bir küçük sinyal diyotudur. Düşük kapasitans, hızlı recovery zamanı ve kompakt DO-35 (DO-204AH) cam paketi ile sinyal düzeltme, anahtarlama, kırpma ve mantık devreleri için ideal olan çok yönlü bir komponenttir.

Elektronik devrelerin vazgeçilmez elemanlarından biri olan bu genel amaçlı diyot, yüksek hızlı anahtarlama, düşük ileri gerilim düşümü ve güvenilir performans özellikleriyle analog ve dijital elektronik projelerinde sıklıkla tercih edilmektedir.

Sinyal düzeltme, lojik devreler ve kırpma uygulamaları için geliştirilen bu diyot, diğer elektronik komponentler ile birlikte hobi projeleri, endüstriyel uygulamalar ve eğitim amaçlı elektronik devrelerde en yaygın kullanılan diyot modeli olarak öne çıkmaktadır.

Teknik Özellikler

1N4148 Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Maksimum Sürekli İleri Akım (IF): 150.0mA
• Maksimum Tekrarlı Ters Voltaj (VRRM): 100V
• Maksimum Tepe İleri Akım (IFSM): 2A (1μs)
• İleri Voltaj Düşümü (VF): ~1.0V @ 10mA
• Ters Recovery Zamanı (trr): 4ns (tipik)
• Ters Akım (IR): <0.025μA @ 20V, 25°C
• Kılıf Tipi: DO-35 (DO-204AH) cam paket
• Çalışma Sıcaklığı (Tj): -65°C ile +175°C arası
• Montaj Tipi: Through-hole (delikli montaj)
• Diyot Tipi: Hızlı Anahtarlama Diyotu
• Güç Dağıtımı: 500mW
• Diyot Kapasitansı (CD): 4pF @ 0V, 1MHz
• Fiziksel Boyutlar: ~3.8mm (uzunluk) x 1.9mm (çap)
• Dinamik Direnç: <5 ohm
• Anahtarlama Zamanı (ts): <10ns
• İleri Akımda Voltaj Düşümü: 1.25V max @ 100mA
• RoHS Uyumluluğu: Evet (Pb-free)
• Eşdeğer Modelleri: 1N914, LL4148
• Lead Uzunluğu: ~28mm (tipik)
• Ağırlık: Yaklaşık 0.13g

Kullanım Alanları

1N4148 Diyot'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal İşleme Uygulamaları

• Sinyal kırpma devreleri
• Hassas doğrultucular
• Peak dedektör devreleri
• Dalga şekli biçimlendirme
• Clamping devreleri

Dijital ve Anahtarlama Uygulamaları

• Logic gate devreleri
• Yüksek hızlı anahtarlama
• Clock ve pulse devreleri
• LED sürücü matrisleri
• AND/OR mantık diyot devreleri

Genel Elektronik Uygulamaları

• Ters polarite koruması
• Röle sürücü devreleri
• Küçük sinyal doğrultma
• Sensör devreleri
• Eğitim amaçlı devreler

Avantajlar ve Özellikler

1N4148 Diyot'un sağladığı avantajlar ve çözümler.

• Ultra Hızlı Anahtarlama: 4ns ters recovery zamanı
• Düşük Kapasitans: 4pF ile yüksek frekans performansı
• Kompakt Boyut: DO-35 paketi ile alan tasarrufu
• Yüksek Güvenilirlik: Kanıtlanmış endüstri standardı
• Düşük Ters Kaçak Akım: <0.025μA ile minimum kayıp
• Geniş Çalışma Sıcaklığı: -65°C ile +175°C arası
• Yüksek Voltaj Kapasitesi: 100V ters bloke gerilimi
• Kolay Temin: Yaygın kullanım ve kolay bulunabilirlik
• Düşük Maliyet: Ekonomik çözüm
• Çok Yönlü Kullanım: Analog ve dijital devrelerde kullanım

Montaj ve Kullanım

1N4148 Diyot'un PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Polarite: Katot tarafı diyot üzerindeki bantla işaretlenmiştir
• PCB Delik Çapı: 0.7-0.8mm optimal montaj için
• Lead Uzunluğu: Yüksek frekansta kısa tutun (<5mm)
• Lehimleme: Düşük ısı ile hızlıca lehimleyin
• PCB Yerleşimi: Isı kaynaklarından uzak tutun
• SMD Alternatifi: LL4148 (SOD-80) tercih edilebilir

Devre Tasarım İpuçları:

• Sinyal Kırpma: 1KΩ seri direnç ile uygun kırpma sağlanır
• Voltaj Düşümü: İleri yönde ~0.7V düşüş hesaba katılmalı
• Logic Gate: Pull-up dirençleri ile (10KΩ) kullanın
• Röle Koruması: Ters EMF için katot rölede olacak şekilde
• Hızlı Anahtarlama: Düşük RC zaman sabiti sağlayın

Sorun Giderme ve İpuçları

1N4148 Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sinyal Bozulması: Lead uzunluklarını kısaltın, bypasss kapasitör ekleyin
• Yüksek Sızıntı: Diyot değişimi, nem ve kirlilik kontrolü
• Yetersiz Kırpma: Voltaj seviyelerini ve yük empedansını kontrol edin
• Artan Kapasitans: PCB parazitik kapasitans kontrolü
• RF Karışma: Ekranlama ve kısa bağlantılar kullanın

Verimli Kullanım İpuçları

• Yüksek hızlı anahtarlama için paralel direnç kullanımından kaçının
• Yüksek akım uygulamalarında 1N4148 yerine 1N4001 gibi güçlü diyotlar tercih edin
• Sıcaklık kritik uygulamalarda sıcaklık etkisini hesaba katın
• Diyot dizilerinde termal denge için eşit yükler sağlayın
• Yüksek hassasiyet gerektiren devrelerde eşleştirilmiş diyotlar kullanın

Paket İçeriği

• 1N4148 Diyot
