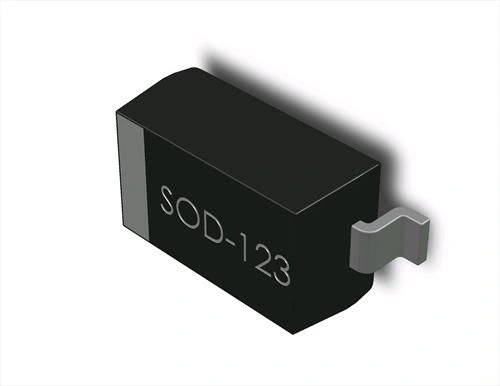

5.1V 500mW 5% SOD123 Zener Diyot
5.1V 500mW 5% SOD123 Zener Diyot, hassas voltaj regülasyonu ve koruması sağlayan yüzey montaj bir zener diyottur. 5.1V kırılma voltajı, 500mW güç kapasitesi ve %5 tolerans ile mikrodenetleyici, sensör ve hassas analog devrelerin korunması için ideal bir komponenttir.
Kompakt SOD123 paketinde sunulan bu genel amaçlı diyot, yüzey montaj uygulamalara uygun boyutu, düşük profili ve güvenilir voltaj düzenleme özellikleri ile modern elektronik devrelerde sıklıkla tercih edilmektedir.
5V mikrodenetleyici sistemler, I/O koruma ve referans voltaj uygulamaları için tasarlanmış bu diyot, diğer elektronik komponentler ile birlikte taşınabilir cihazlar, sensör devreleri ve endüstriyel kontrol sistemlerinde güvenilir bir çözüm sunmaktadır.
Teknik Özellikler
5.1V 500mW 5% SOD123 Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.
- Zener Voltajı (Vz): 5.1V ±5%
- Maksimum Güç Kaybı (Pd): 500mW
- Voltaj Toleransı: ±5%
- Kılıf Tipi: SOD123 (SMD)
- Maksimum Zener Akımı (Iz): ~98mA
- Çalışma Sıcaklığı: -55°C ile +150°C arası
- Test Akımı (Izt): 5.0mA
- Maksimum Ters Akım (IR): <5μA @ Vr=1V
- Dinamik Direnç (Zzt): <15 ohm
- Sıcaklık Katsayısı: ~+2.7mV/°C
- Montaj Tipi: Yüzey Montaj (SMD)
- Fiziksel Boyutlar: ~3.5mm x 1.5mm x 1.0mm
- Model Serisi: BZT52C/MMSZ51xx serisi
- Voltaj Regülasyon Toleransı: ±5%
- Ters Recovery Zamanı: <20ns
- Diyot Kapasitansı: ~200pF
- RoHS Uyumluluğu: Evet
- Paketleme: Tape & Reel veya Cut Tape
- ESD Hassasiyeti: Orta
- Nem Hassasiyeti Seviyesi (MSL): MSL 1
Kullanım Alanları
5.1V 500mW 5% SOD123 Zener Diyot'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Voltaj Referans ve Regülasyon
- 5V mikrodenetleyici referans voltajı
- Şönt voltaj regülasyonu
- Op-amp referans devreleri
- Sensör besleme koruması
- Hassas analog devreler
Koruma Uygulamaları
- I/O pin koruma devreleri
- ESD koruma yardımcı elemanı
- Aşırı voltaj koruması
- LED akım sınırlayıcı koruma
- Battery şarj devreleri
Endüstriyel ve Taşınabilir Cihazlar
- Taşınabilir elektronik cihazlar
- Sensör arayüz devreleri
- Veri iletişim hatları
- MCU I/O koruması
- Mobil güç yönetimi
Avantajlar ve Özellikler
5.1V 500mW 5% SOD123 Zener Diyot'un sağladığı avantajlar ve çözümler.
- Yüksek Hassasiyet: ±5% voltaj toleransı
- Kompakt Boyut: SOD123 yüzey montaj paketi
- Yeterli Güç Kapasitesi: 500mW güç dağıtımı
- 5V Sistemlere Uyumluluk: 5.1V ile ideal koruma marjı
- Düşük Profil: PCB alanından tasarruf
- Hızlı Tepki Süresi: <20ns anahtarlama
- Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
- Otomatik Montaj Uyumu: SMD pick-and-place için uygun
- Düşük Dinamik Direnç: <15 ohm ile iyi regülasyon
- Endüstriyel Standard: Yaygın kullanım ve kolay temin
Montaj ve Kullanım
5.1V 500mW 5% SOD123 Zener Diyot'un PCB montajı ve kullanımı hakkında bilgiler.
İpucu: 5.1V zener diyotlar, 5V mikrodenetleyicilerin besleme voltajları için ideal koruma sağlar. Özellikle USB güç kaynağından beslenen sistemlerde, voltaj dalgalanmalarını sınırlandırmak için MCU Vcc hattı ile toprak arasına paralel olarak bir 5.1V zener diyot ve 100Ω seri direnç bağlayın. Bu, basit ama etkili bir aşırı voltaj koruması sağlar. SOD123 paket yönünü kontrol edin - katot genellikle diyot üzerindeki siyah çizgi ile işaretlenir.
PCB Tasarımı ve Montaj İpuçları:
- Polarite: Katot, diyot üzerindeki çizgi ile işaretlenmiştir
- PCB Pad Tasarımı: Üretici veri sayfasındaki önerilen pad boyutlarını kullanın
- Lehimleme: Reflow lehimleme için önerilen sıcaklık profiline uyun
- Isı Dağılımı: Katot tarafına termal pad ekleyin
- ESD Koruması: Montaj sırasında ESD önlemleri alın
- Otomatik Yerleştirme: 8mm tape & reel formatı ile uyumlu
Devre Tasarım İpuçları:
- Seri Direnç Hesabı: R = (Vs-5.1V)/Iz formülü ile hesaplayın
- Minimum Akım: Kararlı voltaj için en az 1-2mA sağlayın
- Maksimum Akım: 500mW/5.1V = ~98mA'i aşmayın
- Şönt Regülatör: Basit şönt regülatör için 100-470 ohm seri direnç kullanın
- Koruma Devresi: I/O koruma için seri 100 ohm ile bağlayın
Sorun Giderme ve İpuçları
5.1V 500mW 5% SOD123 Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Seri direnci artırın, akımı sınırlayın
- Kararsız Voltaj: Minimum çalışma akımını kontrol edin
- Lehim Sorunları: Doğru reflow profilini uygulayın
- Voltaj Toleransı: Kritik uygulamalarda daha hassas model seçin
- PCB Alanı Kısıtlaması: Daha küçük SOD323 paket düşünün
Verimli Kullanım İpuçları
- 5V mikrodenetleyici koruması için ideal seçimdir
- Başka bir regülatör ile birlikte yedek koruma olarak kullanın
- Sıcaklık değişimlerini hesaba katın (+2.7mV/°C)
- Çıkışa küçük bir bypass kapasitörü (100nF) ekleyin
- Güç hesaplarında %20 marj bırakın
