Kablo Uçları ve Yüksükleri

Kablo Uçları ve Yüksükleri

Elektrik ve elektronik bağlantılarda güvenli, dayanıklı ve verimli iletim sağlamak için Kablo Uçları ve Yüksükleri kategorimizde, profesyonel uygulamalardan hobi projelerine kadar tüm ihtiyaçlarınıza yönelik kaliteli ürünler sunuyoruz. Bu kategori, elektrik kablolarının güvenli ve doğru şekilde sonlandırılmasını sağlayan çeşitli bağlantı elemanlarını içermektedir.

Elektrik tesisatlarında, endüstriyel uygulamalarda ve elektronik projelerde kabloların güvenli bağlantısı hayati önem taşır. Voltaj.Net olarak sunduğumuz geniş Kablo Pabucu, Kablo Uçları, Kablo Yüksükleri ve Konnektör/Klemens çeşitleri ile projelerinizde ihtiyaç duyduğunuz tüm bağlantı elemanlarını tek bir noktadan temin edebilirsiniz.

Ürün çeşitlerimiz arasında bakır, pirinç, alüminyum gibi farklı malzemelerden üretilmiş, çeşitli kablo kesitlerine uygun terminal tipleri bulunmaktadır. Ayrıca Standart Kablo Bağları ve Terminaller ile kablo organizasyonu ve sonlandırma işlemlerinizi kolaylaştırıyoruz.

Kablo Uçları ve Yüksükleri Teknolojisi ve Temel Bilgiler

Kablo uçları ve yüksükleri, elektrik ve elektronik bağlantıların güvenli ve verimli olmasını sağlayan kritik bileşenlerdir. Bu bölümde, bu önemli bağlantı elemanlarının yapısı, tipleri ve temel özellikleri hakkında bilgi bulabilirsiniz.

Kablo Terminasyonu Nedir?

Kablo terminasyonu, kablonun ucunun düzgün ve güvenli bir şekilde sonlandırılması işlemidir. Bu işlem, elektrik akımının güvenli transferini sağlar, temas direncini azaltır ve bağlantı noktalarını mekanik olarak korur. Doğru yapılmış terminasyon, sistem güvenilirliğini artırır ve bakım ihtiyacını azaltır.

Temel Kablo Ucu ve Yüksük Tipleri:

• Kablo Pabuçları: Genellikle bakır veya alüminyumdan üretilen, kabloyu cihaz terminaline bağlamak için kullanılan bağlantı elemanlarıdır. Yuvarlak, çatal (fork) ve iğneli (pin) tipleri mevcuttur.
• Kablo Yüksükleri: Çok telli kabloların uçlarının dağılmasını önleyen, silindirik formda metal manşonlardır. Sıkıştırma (crimping) yöntemiyle kabloya sabitlenir.
• İzole Terminaller: Elektrik izolasyonu sağlamak için üzerleri plastik veya PVC ile kaplı kablo pabuçları ve konnektörlerdir.
• Butt Splice Konnektörler: İki kabloyu birbirine bağlamak için kullanılan, uç uca ekleme konnektörleridir.
• Quick Disconnect Terminaller: Hızlı takıp çıkarma imkanı sağlayan erkek ve dişi bağlantı terminalleridir.

Malzeme Özellikleri ve Standartlar:

• Bakır Terminaller: Yüksek iletkenlik, korozyon direnci ve esneklik sunar. En yaygın kullanılan malzemedir.
• Pirinç Terminaller: Bakır ve çinko alaşımı olan pirinç, iyi iletkenlik ve korozyon direnci sağlar.
• Alüminyum Terminaller: Hafif ve ekonomiktir, ancak bakıra göre daha düşük iletkenliğe sahiptir.
• Kalay Kaplama: Bakır terminallerin korozyon direncini artırmak için kalay kaplama uygulanabilir.
• İzolasyon Malzemeleri: PVC, naylon, poliolefin gibi malzemeler terminal izolasyonunda kullanılır.

Teknik Standartlar ve Sertifikasyonlar:

• UL Listesi: Underwriters Laboratories tarafından test edilip onaylanmış ürünler
• CSA Onayı: Kanada Standartları Birliği tarafından onaylanan ürünler
• ISO 9001: Kalite yönetim sistemi sertifikasyonu
• RoHS Uyumluluğu: Zararlı maddelerin kısıtlanması direktifine uygunluk
• CE İşareti: Avrupa Birliği güvenlik, sağlık ve çevre standartlarına uygunluk

Terminal Boyutlandırma ve Kodlama:

Kablo uçları ve yüksükleri, kablo kesitlerine (AWG veya mm²) göre boyutlandırılır. Doğru boyut seçimi, güvenli elektrik akışı ve mekanik dayanıklılık için kritiktir. Genellikle terminaller üzerinde boyut bilgisi basılı olarak bulunur ve renk kodları ile eşleştirilir.

• Kırmızı: 0.5-1.5mm² / 22-16 AWG
• Mavi: 1.5-2.5mm² / 16-14 AWG
• Sarı: 4-6mm² / 12-10 AWG
• Beyaz/Şeffaf: Özel uygulamalar veya daha büyük kesitler

Kablo Uçları ve Yüksükleri kategorimizde sunduğumuz tüm ürünler, uluslararası standartlara uygun olarak üretilmiş olup, elektrik ve elektronik projelerinizde güvenle kullanabileceğiniz kaliteli bağlantı elemanlarıdır.

Kablo Uçları ve Yüksükleri Kullanım Alanları

Kablo uçları ve yüksükleri, elektrik ve elektronik sistemlerin kurulumunda çeşitli alanlarda kritik rol oynar. Bu bağlantı elemanları, hem profesyonel uygulamalarda hem de hobi projelerinde yaygın olarak kullanılmaktadır.

Endüstriyel Uygulamalarda Kullanım:

• Kontrol Panoları: Fabrika otomasyonu, makine kontrolü ve enerji dağıtım panolarında kablo bağlantılarının güvenli ve düzenli yapılması için terminaller kullanılır.
• Motor Bağlantıları: Elektrik motorlarının güç bağlantılarında yüksek akıma dayanıklı kablo pabuçları tercih edilir.
• PLC Sistemleri: Programlanabilir mantık kontrolörlerin (PLC) sinyal ve kontrol kablolarının bağlantılarında hassas terminaller kullanılır.
• Güç Dağıtım Sistemleri: Trafolar, jeneratörler ve güç panellerinde yüksek akım taşıyan kablo bağlantıları için özel kablo pabuçları gereklidir.

Bina Elektrik Tesisatlarında Kullanım:

• Elektrik Panoları: Ana dağıtım ve kat panolarında sigortalar ve şalterlere kablo bağlantıları için pabuçlar kullanılır.
• Aydınlatma Sistemleri: Aydınlatma armatürlerinin kablo bağlantılarında küçük kesitli terminaller ve konnektörler tercih edilir.
• Topraklama Sistemleri: Topraklama hatlarının bağlantılarında özel topraklama pabuçları ve terminalleri kullanılır.
• Zayıf Akım Sistemleri: Güvenlik, yangın alarmı ve haberleşme sistemlerinin kablo bağlantılarında hassas terminaller kullanılır.

Otomotiv Sektöründe Kullanım:

• Araç Elektrik Sistemleri: Akü, alternatör, marş motoru bağlantılarında yüksek titreşime dayanıklı pabuçlar kullanılır.
• Aydınlatma ve Sinyal Devreleri: Far, sinyal ve gösterge paneli bağlantılarında quick disconnect terminaller tercih edilir.
• Sensör Bağlantıları: Motor, fren ve güvenlik sensörlerinin hassas bağlantıları için özel konnektörler kullanılır.
• Ek Donanım Montajı: Ses sistemi, navigasyon ve ek elektronik ekipmanların montajında çeşitli terminaller kullanılır.

Yenilenebilir Enerji Sistemlerinde Kullanım:

• Solar Panel Bağlantıları: Güneş panellerinin birbirine ve invertöre bağlantılarında UV dirençli özel terminaller kullanılır.
• Rüzgar Türbinleri: Türbin ve şarj kontrol ünitesi arasındaki bağlantılarda yüksek akıma dayanıklı pabuçlar gereklidir.
• Akü Bağlantıları: Enerji depolama sistemlerinde akü bağlantıları için özel akü terminalleri kullanılır.

Elektronik Projelerde Kullanım:

• Prototip Geliştirme: Arduino, Raspberry Pi gibi geliştirme kartlarına bağlantılarda pin başlıkları ve küçük terminaller kullanılır.
• Hobi Elektronik: LED projeleri, robotik uygulamalar ve DIY elektronik projelerinde çeşitli konnektörler tercih edilir.
• Test ve Ölçüm Ekipmanları: Multimetre, osiloskop gibi cihazların prob ve test uçlarında özel terminaller kullanılır.

Voltaj.Net olarak sunduğumuz geniş Kablo Uçları ve Yüksükleri yelpazemiz ile tüm bu uygulama alanlarındaki ihtiyaçlarınızı karşılayabilirsiniz.

Kablo Uçları ve Yüksükleri Seçim Rehberi

Projeleriniz için doğru kablo ucu ve yüksük seçimi, elektrik bağlantılarınızın güvenliği ve performansı açısından kritik öneme sahiptir. Bu bölümde, ihtiyacınıza en uygun terminal tipini seçmenize yardımcı olacak önemli faktörleri ele alıyoruz.

Kablo Tipi ve Kesitine Göre Seçim:

• Kablo Kesiti: Terminal seçiminde en önemli faktör kablo kesit alanıdır (mm² veya AWG). Terminal, kablo kesitine tam uyumlu olmalıdır.
  • Küçük Kesitler (0.5-1.5mm²): Kontrol kabloları, zayıf akım uygulamaları
  • Orta Kesitler (2.5-6mm²): Standart elektrik tesisatı, ev aletleri
  • Büyük Kesitler (10mm² ve üzeri): Güç dağıtımı, endüstriyel uygulamalar
• Tek Telli/Çok Telli:
  • Tek telli kablolar için özel terminaller
  • Çok telli kablolar için yüksük kullanımı önerilir
• İletken Malzemesi:
  • Bakır kablolar için bakır veya kalay kaplı terminaller
  • Alüminyum kablolar için özel alüminyum terminaller (bimetalik korozyon riski)

Uygulama Tipine Göre Terminal Seçimi:

• Cıvatalı Bağlantılar: Kablo pabuçları (yuvarlak, çatal, iğne tipi) tercih edilir
• Hızlı Bağlantı/Sökme: Quick disconnect terminaller (faston) kullanılır
• Kablolar Arası Ekleme: Butt splice konnektörler ideal çözümdür
• Terminal Bloklarına Bağlantı: Yüksükler veya pin terminaller uygundur
• PCB Bağlantıları: Pin başlıkları veya lehimlenebilir terminaller kullanılır

Elektriksel Parametrelere Göre Seçim:

• Akım Taşıma Kapasitesi: Terminal, geçecek maksimum akıma uygun olmalıdır
• Gerilim Seviyesi: Terminal izolasyonu, çalışma gerilimine uygun olmalıdır
• Sıcaklık Dayanımı: Yüksek sıcaklık ortamları için özel terminaller seçilmelidir
• Kontak Direnci: Düşük dirençli terminaller, güç kayıplarını azaltır

Çevresel Koşullara Göre Seçim:

• Nem ve Su: Nemli ortamlar için su geçirmez veya sızdırmaz terminaller
• Titreşim: Yüksek titreşimli ortamlar için kilitlenebilir veya güçlendirilmiş terminaller
• Korozif Ortamlar: Kalay kaplı, paslanmaz çelik veya özel kaplama terminaller
• UV Işını: Dış mekân uygulamaları için UV dirençli izolasyona sahip terminaller
• Yüksek/Düşük Sıcaklık: Özel sıcaklık dayanımı olan terminaller (-40°C ile +150°C arası)

Montaj Yöntemine Göre Seçim:

• Sıkıştırma (Crimping): En yaygın bağlantı yöntemi, uygun sıkıştırma aleti gerektirir
• Lehimleme: Bazı terminaller lehimlenerek monte edilir
• Vidalama: Set vida ile sabitlenen terminaller
• Yaylı Bağlantı: Alet gerektirmeyen hızlı bağlantı sistemleri

Terminal Standartları ve Uyumluluk:

• Endüstriyel Standartlar: DIN, IEC, NEMA gibi standartlara uygun terminaller
• Üretici Spesifikasyonları: Cihaz üreticisinin önerdiği terminal tiplerini kullanmak
• Elektrik Kodları: Yerel elektrik yönetmeliklerine uygun terminaller seçmek

Doğru Terminal Seçimi İçin Kontrol Listesi:

• Kablo kesiti ve tipini belirleyin
• Akım ve gerilim değerlerini hesaplayın
• Çalışma ortamının koşullarını değerlendirin
• Bağlantı tipini ve erişilebilirliği göz önünde bulundurun
• Uzun vadeli güvenilirlik için kaliteli markaları tercih edin

Voltaj.Net'in Kablo Uçları ve Yüksükleri kategorisinde, her türlü uygulamanız için ideal bağlantı elemanlarını bulabilirsiniz. Doğru seçim konusunda tereddüt yaşarsanız, teknik ekibimiz size yardımcı olmaktan memnuniyet duyacaktır.

Kablo Uçları ve Yüksükleri Montaj ve Uygulama Teknikleri

Kablo uçları ve yüksüklerinin doğru montajı, elektrik bağlantılarının güvenliği ve güvenilirliği için kritik öneme sahiptir. Bu bölümde, farklı terminal tipleri için montaj teknikleri ve profesyonel uygulama yöntemleri hakkında bilgi sunuyoruz.

Montaj İçin Gerekli Araçlar:

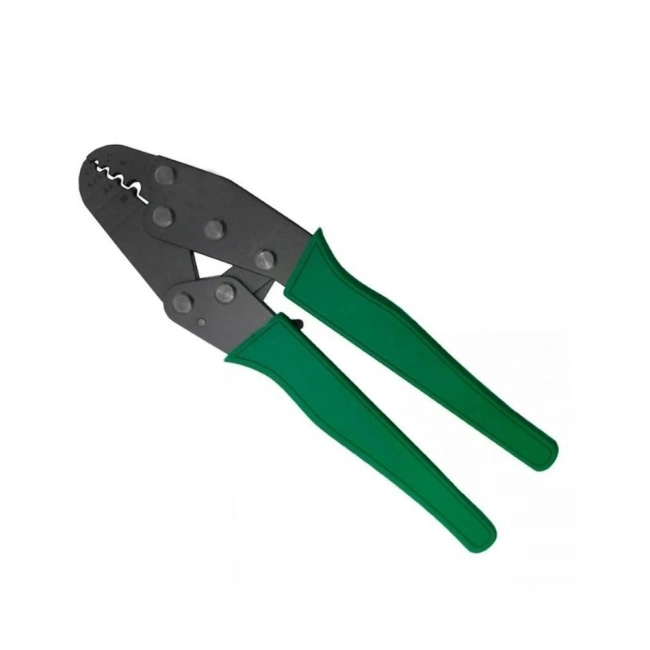

• Sıkıştırma (Krimpleme) Penseleri: Terminal tipine ve boyutuna uygun özel penseler
• Kablo Soyucular: İzolasyonu düzgün şekilde soyabilmek için hassas aletler
• Kablo Kesiciler: Temiz ve düzgün kesim için
• Ölçüm Aletleri: Kablo kesitini doğru belirlemek için kumpas veya tel kalınlık ölçeri
• Tornavidalar ve Anahtarlar: Terminal vidalarını sıkmak için uygun boyutlarda

Kablo Hazırlama Adımları:

• Kablo Ölçümü: İhtiyaç duyulan uzunlukta kablo kesin ve kesiti teyit edin
• Dış Kılıf Soyma: Çok damarlı kablolarda dış kılıfı uygun uzunlukta soyun
• İzolasyon Soyma:
  • Terminal tipine uygun uzunlukta izolasyonu soyun (genellikle 5-10mm)
  • İzolasyonu soyarken iletkene zarar vermemeye dikkat edin
  • Çok telli kablolarda tellerin dağılmamasına özen gösterin
• Uç Hazırlama:
  • Oksitlenmiş kablo uçlarını temizleyin
  • Çok telli kablolarda telleri düzenleyin
  • Gerekirse iletkenlere flux uygulayın

Kablo Yüksüğü (Ferrule) Montajı:

• Adım 1: Çok telli kablonun izolasyonunu uygun uzunlukta soyun
• Adım 2: Soyulan telleri düzenleyip bükmeyin
• Adım 3: Kablo kesitine uygun yüksüğü tellerin üzerine tamamen geçirin
• Adım 4: Uygun sıkıştırma pensi ile yüksüğü sıkıştırın
• Adım 5: Sıkıştırma işlemi sonrası yüksüğün kablo üzerinde sağlam durduğunu kontrol edin

Kablo Pabucu Montajı:

• Adım 1: Kablo izolasyonunu pabucun gireceği kısımdan biraz daha fazla soyun
• Adım 2: İzole kablo pabucu kullanıyorsanız, izolasyonlu kısmın kablo izolasyonu ile örtüşmesini sağlayın
• Adım 3: Soyulmuş iletkeni pabucun içine tamamen yerleştirin
• Adım 4: Pabuca uygun krimpleme pensesi ile sıkıştırın
• Adım 5: Sıkıştırma işleminin yeterli olduğundan emin olmak için hafifçe çekerek test edin

Quick Disconnect Terminal Montajı:

• Adım 1: Terminal boyutuna uygun uzunlukta izolasyonu soyun
• Adım 2: Terminali iletken üzerine yerleştirin, iletkenin terminal içinde görünür olmamasına dikkat edin
• Adım 3: Uygun pens ile önce iletken kısmını, sonra izolasyon kısmını sıkıştırın
• Adım 4: Bağlantının sağlamlığını kontrol edin

Butt Splice Konnektör Montajı:

• Adım 1: Birleştirilecek kabloların izolasyonlarını eşit uzunlukta soyun
• Adım 2: Soyulan iletkenleri konnektörün her iki ucundan eşit şekilde yerleştirin
• Adım 3: Konnektörü uygun krimpleme pensesi ile her iki uçtan sıkıştırın
• Adım 4: Isı ile daralan tip kullanıyorsanız, ısı tabancası ile ısıtarak sızdırmazlık sağlayın

Terminal Bağlantılarında Dikkat Edilmesi Gerekenler:

• Doğru Tork Uygulaması: Terminal vidalarını üretici tarafından önerilen tork değerinde sıkın
• Çift Kontrol: Montaj sonrası bağlantıları fiziksel olarak kontrol edin
• Titreşim Etkisi: Titreşimli ortamlarda kilitli terminaller veya sabitleme yöntemleri kullanın
• Korozyon Önleme: Dış ortam uygulamalarında bağlantı noktalarını koruyucu malzeme ile kaplayın
• Terminallerin Etiketlenmesi: Karmaşık sistemlerde terminalleri etiketleyerek tanımlama kolaylığı sağlayın

Yaygın Montaj Hataları ve Çözümleri:

• Yetersiz Sıkıştırma: Uygun pens kullanarak doğru basınçla sıkıştırma yapın
• Aşırı Sıkıştırma: İletkene zarar verebilir, üretici talimatlarına uyun
• Yanlış Boyut Seçimi: Kablo kesitine tam uyumlu terminal kullanın
• İzolasyon Hasarı: Kablo soyma işlemini dikkatle yapın
• Gevşek Vidalı Bağlantılar: Periyodik kontrollerle vidaların sıkılığını kontrol edin

Voltaj.Net olarak sunduğumuz kaliteli Kablo Uçları ve Yüksükleri ile montaj işlemlerinizi güvenle gerçekleştirebilirsiniz. Ayrıca Terminaller ve Konnektör/Klemens kategorilerimizdeki geniş ürün yelpazemizle tüm bağlantı ihtiyaçlarınıza çözüm sunuyoruz.
