Topraklama Terminalleri - Güvenli Elektrik Sistemleri İçin Kritik Bileşenler

Topraklama terminalleri, elektrik ve elektronik sistemlerde güvenliği sağlayan, insan hayatını koruyan ve cihazların doğru çalışmasını temin eden kritik bağlantı elemanlarıdır. Voltaj.Net'in sunduğu kaliteli topraklama terminal çeşitleri, farklı boyutlarda ve tiplerde, çeşitli uygulama ihtiyaçlarınıza yönelik güvenli ve standartlara uygun çözümler sunar.

Topraklama terminalleri, elektrik sistemlerinde hata akımlarını güvenli bir şekilde toprağa iletmek, statik elektriği boşaltmak ve potansiyel farkları ortadan kaldırmak için kullanılan temel güvenlik bileşenleridir. Terminaller ürün grubumuzun hayati öneme sahip bu parçaları, endüstriyel ekipmanlarda, bina tesisatlarında, elektronik cihazlarda ve enerji dağıtım sistemlerinde yaygın olarak kullanılmaktadır.

Kablo uçları ve yüksükleri ana kategorimizin bu değerli üyesi, çeşitli boyutlarda, malzemelerde ve tasarımlarda sunulmaktadır. Voltaj.Net'in kaliteli topraklama terminalleri, uluslararası standartlara uygun üretilmiş olup, elektrik sistemlerinizin güvenliğini ve uyumluluğunu garantilemek için ideal çözümlerdir.

Topraklama Terminallerinin Özellikleri ve Çeşitleri

Topraklama terminalleri, elektrik sistemlerinde güvenliği sağlayan ve hata durumlarında koruma görevi gören temel bağlantı elemanlarıdır. Bu ürünlerin özellikleri ve farklı tipleri hakkında detaylı bilgiler aşağıda sunulmuştur:

Temel Özellikleri:

• Malzeme Yapısı: Genellikle pirinç, bakır, paslanmaz çelik veya galvanize çelik gibi yüksek iletkenliğe sahip malzemelerden üretilir.
• Yüzey İşlemi: Korozyona karşı direnç sağlamak için nikel, kalay, çinko veya kromat kaplama uygulanır.
• İletkenlik: Düşük elektrik direnci sunarak hata akımlarının hızlı ve güvenli bir şekilde toprağa iletilmesini sağlar.
• Akım Taşıma Kapasitesi: Uygulama ve boyuta bağlı olarak değişen, yüksek akım taşıma kapasitesi sunar.
• Bağlantı Tipleri: Vidalı, sıkıştırmalı, lehimli veya kaynaklı bağlantı seçenekleri mevcuttur.
• Standartlara Uygunluk: IEC, UL, VDE, TSE gibi uluslararası ve ulusal güvenlik standartlarına uygun üretilir.
• Tanımlama: Genellikle yeşil-sarı renk kodu veya topraklama sembolü ile işaretlenir.

Topraklama Terminal Çeşitleri:

• Montaj Tipine Göre:
  • PCB Montaj Topraklama Terminalleri: Elektronik devre kartlarına doğrudan lehimlenen, kartın topraklama hatlarını şasiye veya toprağa bağlayan terminaller.
  • Ray Montaj Topraklama Terminalleri: DIN raylarına montaj için tasarlanmış, kontrol panolarında ve dağıtım kutularında yaygın kullanılan terminaller.
  • Panel Montaj Topraklama Terminalleri: Metal panellere, kabinlere veya şasilere doğrudan monte edilen terminaller.
  • Kablo Bağlantılı Topraklama Terminalleri: Topraklama kablolarını sonlandırmak için kullanılan, sıkıştırma veya vidalama yöntemiyle bağlanan terminaller.
• Tasarım Özelliklerine Göre:

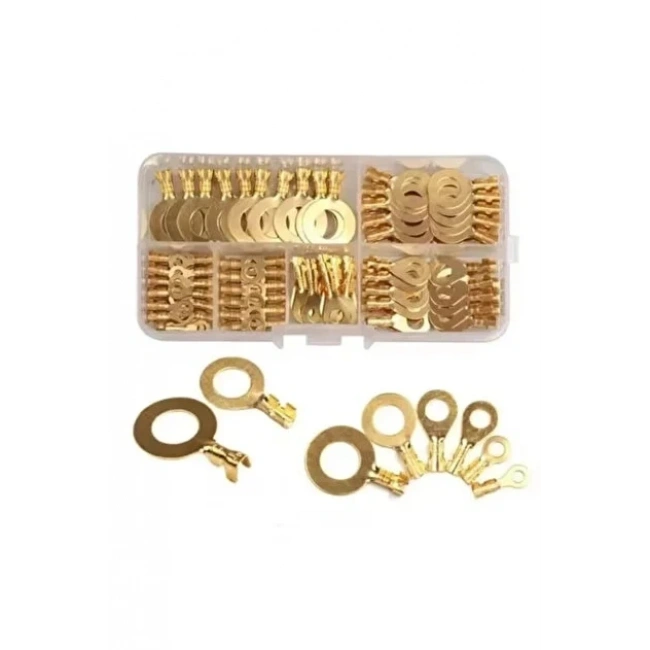

  • Göz Tipi (Ring) Topraklama Terminalleri: Halka şeklinde, cıvata veya vida ile sabitlenen terminaller.
  • Çatal Tipi (Fork) Topraklama Terminalleri: U şeklinde açık uçlu, hızlı montaj imkanı sunan terminaller.
  • Burç Tipi Topraklama Terminalleri: Silindirik formda, kablo içine geçirilen ve sıkıştırılan terminaller.
  • Kelepçe Tipi Topraklama Terminalleri: Boru, direk veya benzer yapılar etrafına sarılarak bağlanan terminaller.
  • Bağlantı Çubuğu (Bus Bar) Topraklama Terminalleri: Çoklu topraklama bağlantıları için kullanılan terminal blokları.
• Özel Uygulama Tiplerine Göre:
  • Anti-Vibrasyon Topraklama Terminalleri: Titreşimli ortamlarda bağlantının gevşemesini önleyen özel tasarımlı terminaller.
  • Yüksek Akım Topraklama Terminalleri: Endüstriyel uygulamalar ve güç sistemleri için yüksek akım taşıma kapasitesine sahip terminaller.
  • EMI/RFI Filtreleme Topraklama Terminalleri: Elektromanyetik parazitleri azaltmak için özel tasarlanmış terminaller.
  • Exproof Topraklama Terminalleri: Patlayıcı ortamlarda güvenli kullanım için sertifikalı özel terminaller.
  • Telekom Topraklama Terminalleri: Telekomünikasyon ekipmanları için özel tasarlanmış terminaller.

Kullanım Alanları:

• Endüstriyel Tesisler: Fabrikalar, üretim hatları, makineler ve endüstriyel ekipmanlar.
• Bina Elektrik Sistemleri: Elektrik panoları, dağıtım kutuları, anahtar-priz sistemleri.
• Elektronik Cihazlar: Bilgisayarlar, telekomünikasyon ekipmanları, ölçüm cihazları.
• Enerji Sistemleri: Trafo merkezleri, jeneratörler, güç dağıtım sistemleri.
• Otomotiv Uygulamaları: Araç elektrik sistemleri, şasi bağlantıları.
• Yenilenebilir Enerji: Solar paneller, rüzgar türbinleri, inverter sistemleri.
• Telekomünikasyon: Baz istasyonları, sunucu sistemleri, ağ ekipmanları.

Avantajları:

• Elektrik Güvenliği: Elektrik kaçağı durumunda insan hayatını korur, elektrik çarpması riskini azaltır.
• Cihaz Koruması: Elektronik cihazları aşırı gerilim ve yıldırım etkilerinden korur.
• Statik Elektrik Boşaltma: Statik elektrik birikimini önleyerek hassas elektronik bileşenleri korur.
• EMI/RFI Azaltma: Elektromanyetik parazitleri azaltarak sistem performansını artırır.
• Standartlara Uyumluluk: Elektrik güvenlik standartlarına uygunluk sağlar, yasal gereklilikleri karşılar.
• Uzun Ömür: Korozyona dayanıklı malzemeler ve kaplamalar sayesinde uzun süreli güvenilir performans sunar.
• Çok Yönlülük: Farklı montaj ve bağlantı seçenekleriyle çeşitli uygulamalara uygunluk sağlar.

Seçim Kriterleri:

• Akım Kapasitesi: Sistemin maksimum hata akımını güvenle taşıyabilecek kapasitede terminal seçilmelidir.
• Kablo Kesiti: Topraklama kablosunun kesitine uygun terminal boyutu seçilmelidir.
• Montaj Tipi: Uygulama alanına göre PCB, ray, panel veya kablo montaj tiplerinden uygun olan seçilmelidir.
• Çalışma Ortamı: Nemli, korozif, titreşimli veya yüksek sıcaklıklı ortamlar için özel tasarlanmış terminaller tercih edilmelidir.
• Standartlara Uygunluk: Uygulama alanının gerektirdiği ulusal ve uluslararası güvenlik standartlarına uygun terminaller seçilmelidir.
• Bağlantı Tipi: Kolay montaj ve bakım için uygun bağlantı tipine sahip terminaller tercih edilmelidir.

Voltaj.Net olarak, elektrik ve elektronik projeleriniz için ihtiyaç duyabileceğiniz tüm topraklama terminali çeşitlerini, yüksek kalite standartlarında ve uygun fiyatlarla sunuyoruz. Farklı boyutlarda, malzemelerde ve tasarımlarda geniş ürün yelpazemizle, tüm topraklama gereksinimlerinize çözüm sağlıyoruz. Aynı gün kargo avantajıyla hemen sipariş verin, elektrik sistemlerinizin güvenliğini güvence altına alın.

Doğru Topraklama Terminali Seçimi ve Uygulama

Topraklama terminallerinin doğru seçilmesi ve profesyonel şekilde uygulanması, elektrik sistemlerinin güvenliği ve performansı için kritik öneme sahiptir. Bu bölümde, doğru terminal seçimi ve uygulama teknikleri hakkında pratik bilgiler bulacaksınız:

Doğru Topraklama Terminali Seçim Kriterleri:

• Akım Taşıma Kapasitesi: Sistemin potansiyel hata akımını güvenle taşıyabilecek akım kapasitesine sahip terminal seçilmelidir. Bu genellikle sistemin sigorta veya devre kesici değerlerine bağlıdır.
• Kablo Kesiti Uyumu: Topraklama kablosunun kesitine (mm²) uygun terminal seçilmelidir. Terminaller genellikle belirli kablo kesit aralıkları için tasarlanmıştır (örn. 1.5-4mm², 6-10mm², 16-35mm² vb.).
• Malzeme Uygunluğu: Uygulama ortamına göre uygun malzeme seçilmelidir:
  • Standart iç mekan uygulamaları için pirinç veya bakır terminaller
  • Nemli veya korozif ortamlar için paslanmaz çelik terminaller
  • Dış mekan uygulamaları için galvanizli çelik veya özel kaplamalı terminaller
• Montaj Tipi Seçimi: Uygulama yerine göre uygun montaj tipi seçilmelidir:
  • PCB tasarımlarında PCB montaj terminalleri
  • Kontrol panolarında DIN ray montaj terminalleri
  • Şasi ve metal panellerde panel montaj terminalleri
  • Kablo bağlantılarında sıkıştırma tipi terminaller
• Standartlara Uygunluk: Uygulama alanının gerektirdiği standartlara (IEC, UL, VDE, TSE vb.) uygun sertifikalı terminaller seçilmelidir. Özellikle endüstriyel ve ticari uygulamalarda standartlara uygunluk kritik önem taşır.
• Özel Gereksinimler: Titreşim, yüksek sıcaklık, EMI filtresi, exproof gibi özel gereksinimlere göre uygun özellikli terminaller seçilmelidir.

Profesyonel Uygulama Adımları:

• PCB Montaj Terminalleri İçin:
  • PCB delik ölçülerinin terminal pin boyutlarına uygunluğunu kontrol edin.
  • Terminal pinlerini PCB deliklerine yerleştirin ve tam oturduğundan emin olun.
  • Pinleri PCB'nin lehim tarafından uygun sıcaklıkta ve yeterli lehim kullanarak lehimleyin.
  • Lehimleme sonrası soğuma için bekleyin ve bağlantının sağlamlığını kontrol edin.
• DIN Ray Montaj Terminalleri İçin:
  • Terminali DIN rayına uygun açıda yerleştirin ve yerine oturana kadar bastırın.
  • Terminal rayda güvenli şekilde kilitlendiğinden emin olun, hafifçe çekerek test edin.
  • Kablo bağlantısı için terminal vidalarını gevşetin, kabloyu yerleştirin ve vidaları uygun torkta sıkın.
  • Bağlantı sonrası terminal kapaklarını kapatın veya koruyucu bariyerleri yerleştirin.
• Panel/Şasi Montaj Terminalleri İçin:
  • Panel üzerinde uygun boyutta montaj deliği açın veya hazır deliği kontrol edin.
  • Terminali deliğe yerleştirin ve sabitleme elemanlarıyla (vida, somun, pul vb.) sıkın.
  • Metal yüzeyle tam temas sağlandığından emin olun, gerekirse yüzeyi temizleyin.
  • Bağlantı sonrası terminali hafifçe çekerek sağlamlığını kontrol edin.
• Kablo Bağlantılı Terminaller İçin:
  • Doğru alet seçimi: Kablo kesitine uygun, kaliteli sıkıştırma pensesi kullanın.
  • Kablo hazırlığı: Kablo ucundaki izolasyonu uygun uzunlukta (genellikle 10-15mm) temiz bir şekilde soyun.
  • Terminal yerleştirme: Soyulmuş kabloyu terminalin sıkıştırma bölgesine tam olarak yerleştirin.
  • Sıkıştırma işlemi: Terminali sıkıştırma pensesinin doğru çene pozisyonuna yerleştirip tek ve düzgün bir hareketle sıkıştırın.
  • Bağlantı kontrolü: Sıkıştırma sonrası terminali hafifçe çekerek sağlamlığını test edin.

Uygulama İpuçları ve Öneriler:

• Temas Yüzeyi Hazırlığı: Topraklama bağlantıları için metal yüzeylerin temiz, boyasız ve oksitsiz olması kritik önem taşır. Gerekirse zımpara, tel fırça veya özel temizleyiciler kullanarak yüzeyi hazırlayın.
• Korozyon Koruması: Montaj sonrası bağlantı noktalarını korozyondan korumak için dielektrik gres veya özel koruyucu spreyler kullanılabilir. Özellikle dış mekan ve nemli ortam uygulamalarında bu koruma önemlidir.
• Tork Değerleri: Terminal vidalarını üretici tarafından belirtilen tork değerlerinde sıkın. Aşırı sıkma terminale zarar verebilir, yetersiz sıkma ise gevşek bağlantılara neden olabilir.
• Titreşim Önlemleri: Titreşimli ortamlarda yaylı rondela, kontra somun veya özel anti-titreşim bağlantı elemanları kullanarak bağlantının zamanla gevşemesini önleyin.
• İşaretleme ve Dokümantasyon: Topraklama bağlantı noktalarını açıkça işaretleyin ve sistem dokümantasyonunda belirtin. Bu, gelecekteki bakım ve denetimler için önemlidir.
• Periyodik Kontrol: Topraklama bağlantılarını düzenli aralıklarla kontrol edin, gevşeme veya korozyon belirtileri olup olmadığını denetleyin.

Yaygın Sorunlar ve Çözümleri:

• Korozyon: Uygun olmayan malzeme seçimi veya nem korozyona neden olabilir. Ortama uygun malzeme ve kaplama seçin, koruyucu uygulamalar yapın.
• Gevşek Bağlantılar: Yetersiz sıkma veya titreşim nedeniyle bağlantılar zamanla gevşeyebilir. Uygun torkta sıkma yapın ve anti-titreşim önlemleri alın.
• Galvanik Korozyon: Farklı metallerin teması elektrokimyasal korozyona neden olabilir. Benzer metaller kullanın veya araya izolasyon malzemesi yerleştirin.
• Yetersiz Temas: Boya, oksit veya kir nedeniyle temas direnci artabilir. Metal yüzeyleri tam temas için iyice temizleyin.
• Aşırı Isınma: Yetersiz kesitte terminal kullanımı veya gevşek bağlantılar ısınmaya neden olabilir. Akım kapasitesine uygun terminal seçin ve bağlantıları düzgün sıkın.

Doğru seçilmiş ve profesyonel şekilde uygulanmış topraklama terminalleri, elektrik sistemlerinizin güvenliğini ve güvenilirliğini önemli ölçüde artıracaktır. Voltaj.Net olarak, kaliteli topraklama terminallerini uygun fiyatlarla sunuyor ve doğru seçim konusunda teknik destek sağlıyoruz. Hemen aynı gün kargo avantajıyla sipariş verin, elektrik sistemlerinizin güvenliğini en üst düzeye çıkarın.
