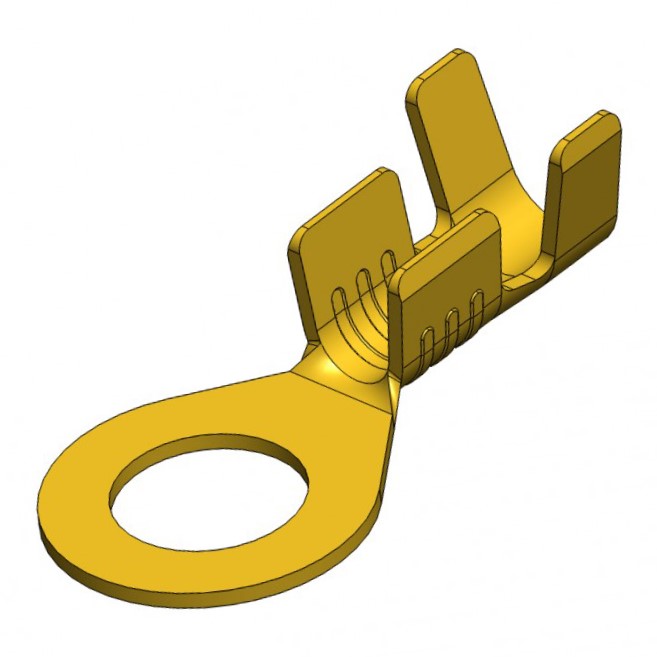

SKN25-04 Topraklama Terminali (500 Adet)
SKN25-04 Topraklama Terminali, 2.5-6mm² kesitli kablolar için tasarlanmış, yüksek kaliteli bakır malzemeden üretilmiş dayanıklı topraklama elemanıdır. Elektrik ve elektronik sistemlerde güvenli topraklama bağlantıları sağlar.
Kolay montaj imkanı sunan bu topraklama terminalleri, kontrol panolarında ve elektrik sistemlerinde güvenli topraklama sağlamak için kablo uçları ve yüksükleri ile birlikte kullanılabilir.
Endüstriyel standartlara uygun üretilen terminaller arasında yer alan bu ürün, topraklama terminalleri kategorisinin daha yüksek kesitli kablolara uygun modelidir ve ekonomik 500 adetlik paket halinde sunulmaktadır.
Teknik Özellikler
SKN25-04 Topraklama Terminali'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: SKN
- Model: SKN25-04
- Tip: Topraklama terminali
- Kablo Kesit Aralığı: 2.5-6mm²
- Malzeme: Bakır
- Kaplama: Kalay
- Montaj Tipi: Vidalı sabitleme
- Vida Çapı: M4
- Akım Taşıma Kapasitesi: 32A (2.5mm²) / 41A (6mm²)
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Paket İçeriği: 500 adet
- Uygulama Alanı: İç mekan
- RoHS Uyumluluğu: Evet
- Maksimum Gerilim: 300V AC/DC
- Kontak Direnci: ≤3mΩ
- Yalıtım Direnci: ≥1000MΩ
Kullanım Alanları
SKN25-04 Topraklama Terminali'nin kullanılabileceği çeşitli alanlar.
Elektrik Tesisatları
- Ana dağıtım panoları
- Tali dağıtım panoları
- Sanayi tesisatları
- Trafo merkezleri
Endüstriyel Ekipmanlar
- Yüksek güçlü makineler
- Güç dağıtım sistemleri
- Motor kontrol merkezleri
- CNC tezgahları
Özel Uygulamalar
- Güç üniteleri
- UPS sistemleri
- Jeneratör bağlantıları
- Yıldırımdan korunma sistemleri
Avantajlar ve Özellikler
SKN25-04 Topraklama Terminali'nin sağladığı avantajlar.
- Yüksek Akım Kapasitesi: 6mm² kablo için 41A taşıma kapasitesi
- Kolay Montaj: M4 vida deliği ile pratik sabitleme
- Kalay Kaplama: Korozyona karşı üstün dayanıklılık
- Yüksek İletkenlik: ≤3mΩ kontak direnci ile etkili topraklama
- Geniş Kesit Aralığı: 2.5-6mm² kablolar için uygunluk
- Yüksek Sıcaklık Dayanımı: 125°C'ye kadar çalışma imkanı
- Endüstriyel Standartlara Uygunluk: Güvenilir ve sertifikalı ürün
- Ekonomik Paket: 500 adetlik paket ile uygun maliyet
Montaj ve Kullanım
SKN25-04 Topraklama Terminali'nin montaj ve kullanım bilgileri.
İpucu: Terminali montaj öncesi iletken yüzeye temas edeceği noktalarda pas ve boya kalıntılarını temizleyin.
Montaj adımları:
- Topraklama kablosunun ucunu 8-10 mm soyun
- Kablo ucunu terminal gözüne yerleştirin
- Vidayı uygun tork ile sıkın (genellikle 1.2-1.5 Nm)
- Terminali monte edilecek yüzeye M4 vida ile sabitleyin
- Bağlantının sağlamlığını kontrol edin
Uygulamada dikkat edilecek hususlar:
- Montaj yüzeyinin temiz ve iletken olduğundan emin olun
- Kablo kesitine uygun olarak terminali seçtiğinizden emin olun
- Aşırı güç kullanarak vidaları sıkmaktan kaçının
- Dış mekan uygulamalarında ek yalıtım önlemleri alın
- Terminali düzenli olarak kontrol edin ve gerekirse temizleyin
Sorun Giderme ve İpuçları
SKN25-04 Topraklama Terminali kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gevşek Bağlantı: Düzenli aralıklarla bağlantı sıkılığını kontrol edin
- Korozyon: Nemli ortamlarda dielektrik gres kullanın
- Yüksek Kontak Direnci: Metal yüzeyleri zımpara ile temizleyin
- Kablo Terminale Uymuyor: Doğru kesit aralığında terminal kullanın
- Terminal Isınması: Akım kapasitesini ve bağlantı kalitesini kontrol edin
Verimli Kullanım İpuçları
- Büyük sistemlerde topraklama barası kullanımını tercih edin
- Hassas elektronik cihazlar için ayrı topraklama terminalleri kullanın
- Topraklama ölçümlerini düzenli olarak yapın ve kaydedin
- Topraklama hattının direncini olabildiğince düşük tutun
- Bağlantılarda anti-oksidan bileşikler kullanarak kontak direncini azaltın
- Elektromanyetik girişime karşı hassas sistemlerde ek topraklama önlemleri alın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektrik bağlantıları için farklı tipte kablo uçları ve yüksükleri.
Ürünleri İncele →
Güvenli elektrik bağlantıları için çeşitli tip ve boyutlarda terminaller.
Ürünleri İncele →
Güvenli topraklama bağlantıları için özel tasarlanmış terminal çeşitleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektrik ve elektronik malzemeler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm malzemeler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
SKN25-04 topraklama terminalinin kablo kesit aralığı nedir?
2.5-6mm² kesitli kablolar için uygundur. Bu aralıktaki bakır iletkenli kablolar güvenli şekilde bağlanabilir.
Bu terminallerin akım taşıma kapasitesi ne kadardır?
2.5mm² kablo için 32A, 6mm² kablo için 41A akım taşıma kapasitesine sahiptir.
SKN25-04 ve SKN1-04 arasındaki fark nedir?
SKN25-04 daha yüksek kesitli (2.5-6mm²) kablolar için, SKN1-04 ise daha ince (1-2.5mm²) kablolar için tasarlanmıştır.
M4 vida deliği ne anlama gelir?
Terminali yüzeye sabitlemek için 4mm çapında metrik vida kullanılacağını belirtir. Standart M4 vidalar ile montaj yapılabilir.
Topraklama terminali montaj yüzeyine nasıl bağlanır?
M4 vida ile metal şasi veya topraklama barasına doğrudan sabitlenir. Montaj yüzeyinin iletken olması gerekir.
Bu terminaller hangi standartlara uygundur?
IEC ve UL standartlarına uygun üretilmiştir. RoHS direktiflerine uyumludur ve elektrik güvenlik standartlarını karşılar.
Topraklama terminallerinin kontak direnci neden önemlidir?
Düşük kontak direnci (≤3mΩ) elektrik kaçaklarının hızla toprağa iletilmesini sağlayarak güvenliği artırır.
Bu terminaller hangi tür topraklama sistemlerinde kullanılır?
TN, TT ve IT sistemlerde koruyucu topraklama (PE) bağlantıları için kullanılabilir. Yüksek güçlü sistemler için idealdir.
