SMD Zener Diyot

SMD Zener Diyotlar, yüzey montaj teknolojisi için tasarlanmış, elektronik devrelerde sabit voltaj referansı ve aşırı gerilim koruması sağlayan özel yarı iletken komponentlerdir. Geleneksel Zener diyotların yüzey montaj (Surface Mount Device) versiyonları olan bu komponentler, modern elektronik üretimde tercih edilen, PCB alanından tasarruf sağlayan ve otomatik montaja uygun formatlarda sunulmaktadır.

Voltaj.Net olarak sunduğumuz Diyot kategorimizin önemli bir alt grubu olan SMD Zener diyotlar, farklı voltaj değerlerinde, güç seviyelerinde ve paket tiplerinde geniş bir ürün yelpazesiyle mevcuttur. Elektronik Komponentler yelpazemizde yer alan bu ürünler, modern elektronik tasarımlarınızda güvenilir voltaj regülasyonu ve koruma sağlar.

SMD Zener Diyot Teknolojisi ve Temel Bilgiler

SMD Zener diyotlar, elektronik devrelerde voltaj regülasyonu ve koruma sağlayan önemli komponentlerdir. Bu bölümde, SMD Zener diyotların temel özellikleri, çalışma prensipleri ve paket tipleri hakkında bilgi sunuyoruz.

Çalışma Prensibi ve Temel Özellikler:

• Zener Etkisi:
  • Ters polarize edildiğinde, belirli bir voltaj değerinde (Zener voltajı) kontrollü bir kırılma meydana gelir
  • Bu kırılma durumunda diyot üzerindeki voltaj sabit kalır
  • Düşük voltajlı diyotlarda (< 5V) Zener etkisi, yüksek voltajlı diyotlarda (> 5V) çığ etkisi baskındır
• Voltaj Aralığı:
  • Tipik voltaj değerleri: 2.4V, 3.3V, 5.1V, 6.8V, 9.1V, 12V, 15V, 18V, 24V, 36V
  • Hassasiyet toleransları: ±%1, ±%2, ±%5 (seri koduna göre değişir)
• Güç Kapasitesi:
  • SMD paketlere göre değişen güç değerleri: 150mW - 5W
  • En yaygın güç değerleri: 200mW, 300mW, 500mW, 1W
• Sıcaklık Özellikleri:
  • Çalışma sıcaklık aralığı: Genellikle -55°C ile +150°C arası
  • Sıcaklık katsayısı: 5.6V civarındaki diyotlar en düşük katsayıya sahiptir
  • Güç azaltma faktörü (derating): Tipik olarak 25°C üzerinde her derece için %0.5-1

SMD Zener Diyot Paket Tipleri:

• SOD-323 (SC-76):
  • Ultra minyatür paket (1.25mm x 0.85mm boyutlarında)
  • Tipik güç kapasitesi: 150mW - 200mW
  • Çok küçük PCB alanı gerektiren projeler için ideal

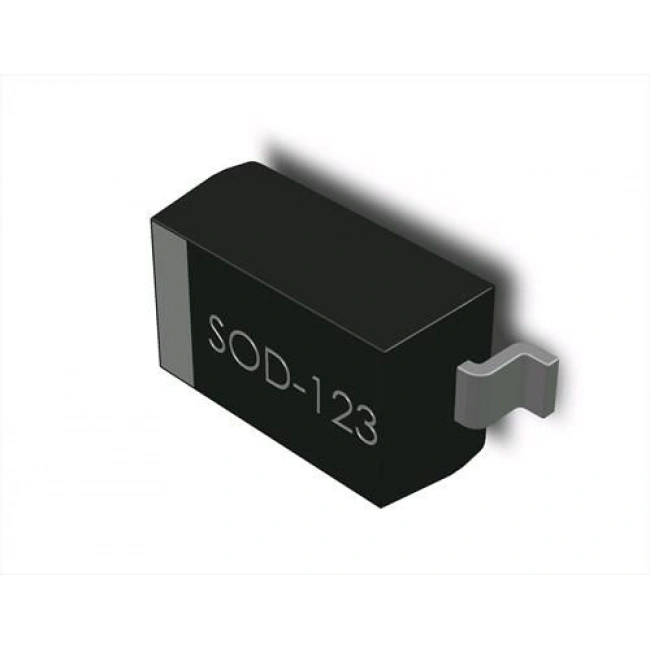

• SOD-123 / SOD-123F:
  • Yaygın kullanılan SMD paket (2.7mm x 1.6mm boyutlarında)
  • Tipik güç kapasitesi: 300mW - 500mW
  • Genel amaçlı uygulamalar için standart paket
• SOD-80 (MiniMELF):
  • Silindirik cam paket
  • Tipik güç kapasitesi: 500mW
  • Daha iyi ısı dağılımı özellikleri
• SOD-106 (MELF):
  • Daha büyük silindirik cam paket
  • Tipik güç kapasitesi: 1W
  • Yüksek sıcaklık ve nem direnci
• SMB (DO-214AA) / SMC (DO-214AB):
  • Daha yüksek güç uygulamaları için daha büyük paketler
  • SMB güç kapasitesi: 1W - 2W
  • SMC güç kapasitesi: 2W - 5W
• SOT-23:
  • Üç pinli paket, çift diyot veya tek diyot konfigürasyonları
  • Tipik güç kapasitesi: 250mW - 350mW
  • Çift yönlü uygulamalar için kullanışlı

SMD Zener Diyot Kodlama ve İsimlendirme:

• BZX84 Serisi:
  • SOT-23 paketli Zener diyotlar
  • Örnek: BZX84C5V1, C harfi %5 toleransı, 5V1 ise 5.1V Zener voltajını ifade eder
• MMSZ Serisi:
  • SOD-123 paketli Zener diyotlar
  • Örnek: MMSZ5231B, 5231 model numarası, B harfi %2 toleransı ifade eder
• SMD Paket İşaretleme:
  • Fiziksel alan kısıtlaması nedeniyle genellikle kısaltılmış kodlar kullanılır
  • Örneğin: "V5" veya "51" kodu 5.1V'u gösterebilir
  • Üretici veri sayfalarını referans almak önemlidir

SMD vs. Through-Hole Zener Diyotlar:

• Avantajlar:
  • Daha küçük boyut ve düşük profil
  • Otomatik montaja uygunluk (pick and place makineleri)
  • Daha düşük parazitik endüktans ve kapasitans
  • Yüksek frekanslı uygulamalarda daha iyi performans
• Sınırlamalar:
  • Genellikle daha düşük güç kapasitesi (SMB, SMC hariç)
  • Isı dağıtımı zorlukları
  • El ile montaj ve onarımın daha zor olması

Voltaj.Net SMD Zener Diyot kategorimizde, elektronik projeleriniz için ihtiyaç duyduğunuz çeşitli voltaj değerlerinde ve paket tiplerinde SMD Zener diyotları bulabilirsiniz. Modern elektronik tasarımlarınız için ideal çözümler sunuyoruz.

SMD Zener Diyot Kullanım Alanları ve Uygulamaları

SMD Zener diyotlar, kompakt boyutları ve yüzey montaj avantajları sayesinde modern elektronik tasarımlarda geniş bir kullanım alanına sahiptir. Bu bölümde, SMD Zener diyotların yaygın uygulama alanlarını ve pratik devre örneklerini inceliyoruz.

Temel Uygulama Alanları:

• Mobil ve Taşınabilir Cihazlar:
  • Akıllı telefonlar ve tabletler
  • Giyilebilir teknoloji ürünleri
  • Taşınabilir tıbbi cihazlar
  • Kompakt boyut ve düşük profil gerektiren uygulamalar
• Endüstriyel Elektronik:
  • Otomasyon ve kontrol sistemleri
  • Sensör devreleri ve sinyal koşullandırma
  • Motor sürücü ve güç elektroniği uygulamaları
  • Endüstriyel IoT cihazları
• Otomotiv Elektroniği:
  • ECU (Motor Kontrol Ünitesi) devreleri
  • Sensör arabirim devreleri
  • Aydınlatma kontrol sistemleri
  • Araç içi eğlence ve bilgi sistemleri
• Tüketici Elektroniği:
  • TV, monitör ve görüntüleme sistemleri
  • Ses ekipmanları ve müzik sistemleri
  • Oyun konsolları ve eğlence cihazları
  • Akıllı ev ve IoT cihazları
• Bilgisayar ve Ağ Ekipmanları:
  • Anakartlar ve genişletme kartları
  • Güç kaynağı üniteleri
  • Ağ anahtarları ve yönlendiriciler
  • Veri depolama sistemleri

Tipik SMD Zener Diyot Uygulamaları:

• Referans Voltaj Kaynakları:
  • Op-amp devreleri için sabit referans voltajı
  • ADC ve DAC dönüştürücüler için referans
  • Hassas ölçüm ve enstrümantasyon devreleri
  • Düşük sapmalı ve sıcaklık kararlı (genellikle 5.6V) Zener diyotlar tercih edilir
• Aşırı Gerilim Koruması:
  • Mikroişlemci ve hassas entegre devre girişlerinin korunması
  • Sensör giriş koruması
  • Güç kaynağı dalgalanmalarından koruma
  • I/O portları ve iletişim hatlarının korunması
• Basit Şönt Regülatörler:
  • Düşük akım gerektiren devrelerde voltaj regülasyonu
  • LED akım sınırlama ve voltaj regülasyonu
  • Batarya şarj devreleri
  • Yardımcı besleme devreleri
• Voltaj Kırpma ve Sınırlama:
  • Sinyal seviyelerinin sınırlandırılması
  • Analog devrelerde kırpma uygulamaları
  • Hassas komponentleri aşırı sinyalden koruma
• ESD (Elektrostatik Deşarj) Koruması:
  • I/O bağlantılarında ESD koruması
  • Hassas bileşenlerin elektrostatik boşalmalardan korunması
  • Genellikle düşük kapasiteli SMD Zener diyotlar tercih edilir

Uygulama Devreleri ve Örnekler:

• SMD Zener ile Mikrodenetleyici Giriş Koruması:
  • SOD-123 paketli düşük kapasiteli Zener diyot
  • Mikrodenetleyici maksimum pin voltajı üzerinde (genellikle 3.6V veya 5.5V) seçilmiş Zener
  • Seri direnç ile aşırı akımın sınırlandırılması
• SMD Zener ile LED Sürücü:
  • Sabit voltaj düşüşü oluşturmak için SOT-23 paketli Zener diyot
  • LED'in çalışma voltajına uygun Zener voltajı seçimi
  • Voltaj değişimlerine karşı LED akımını nispeten sabit tutma
• Çift Yönlü Koruma:
  • İki SMD Zener diyotun ters bağlanması (SOT-23 paketli çift diyot)
  • Sinyal hatlarını hem pozitif hem negatif aşırı gerilimlerden koruma
  • RS-485, CAN gibi diferansiyel sinyal hatlarında kullanım
• SMD Zener ile Regüle Besleme:
  • SMB paketli yüksek güçlü Zener diyot
  • Düşük akımlı yardımcı besleme devresi oluşturma
  • Seri akım sınırlayıcı direnç ile kullanım

SMD Zener Uygulama Avantajları:

• Minyatürizasyon:
  • Kompakt PCB tasarımları için ideal
  • Yüksek yoğunluklu elektronik sistemlerde alan tasarrufu
  • Düşük profilli ürünlere uygunluk
• Üretim Verimliliği:
  • Otomatik montaj (pick and place) ile seri üretim kolaylığı
  • Reflow lehimleme süreçlerine uygunluk
  • Yüksek güvenilirlik ve tutarlılık
• Performans Avantajları:
  • Düşük parazitik etkiler (endüktans ve kapasitans)
  • Yüksek frekanslı uygulamalarda daha iyi performans
  • Gelişmiş termal kararlılık (PCB termal yolları ile)

Voltaj.Net olarak sunduğumuz geniş SMD Zener diyot yelpazemiz, yukarıda belirtilen tüm uygulamalarınız için ideal çözümler sunar. Modern elektronik tasarımlarınızda ihtiyaç duyduğunuz voltaj regülasyonu ve koruma çözümleri için ürünlerimizi inceleyebilirsiniz.

SMD Zener Diyot Seçim Rehberi

Elektronik projeleriniz için doğru SMD Zener diyot seçimi, devrenizin başarılı ve güvenilir çalışması açısından önemlidir. Bu bölümde, ihtiyaçlarınıza en uygun SMD Zener diyotu belirlemenize yardımcı olacak temel kriterleri ve ipuçlarını paylaşıyoruz.

Temel Seçim Kriterleri:

• Zener Voltajı (V_Z):
  • Uygulama için gereken sabit voltaj değerini belirleyin
  • Standart değerler: 2.4V, 2.7V, 3.0V, 3.3V, 3.6V, 3.9V, 4.3V, 4.7V, 5.1V, 5.6V, 6.2V, 6.8V, 7.5V, 8.2V, 9.1V, 10V, 12V, 15V, 18V, 24V, 30V, 36V
  • Korunan devrenin maksimum voltaj toleransının hemen üzerinde bir değer seçin
  • Referans uygulamaları için 5.1V-5.6V arası (düşük sıcaklık katsayısı) tercih edilir
• Güç Kapasitesi (P_D):
  • Beklenen maksimum güç dağıtımını hesaplayın: P = V_Z × I_Z
  • SMD paket tipine göre uygun güç değerini seçin:
  • SOD-323: 150mW - 200mW
  • SOD-123: 300mW - 500mW
  • SOD-80 (MiniMELF): 500mW
  • SMB: 1W - 2W
  • SMC: 2W - 5W
  • Hesaplanan değerin en az %50 üzerinde güç kapasitesine sahip diyot seçin
• Tolerans:
  • Yaygın tolerans değerleri: ±%1 (A serisi), ±%2 (B serisi), ±%5 (C serisi)
  • Hassas voltaj referansı uygulamaları için düşük toleranslı (±%1 veya ±%2) diyotlar seçin
  • Genel koruma uygulamaları için ±%5 tolerans genellikle yeterlidir
• Paket Tipi:
  • PCB alan kısıtlamalarına göre uygun boyutu seçin
  • Otomatik montaj gereksinimlerine uygun formatta olduğundan emin olun
  • Güç gereksinimleri için yeterli ısı dağıtım kapasitesine sahip paket seçin
  • Mevcut PCB footprint kütüphaneleriyle uyumluluğu kontrol edin

Uygulama Özelinde Seçim İpuçları:

• Aşırı Gerilim Koruması İçin:
  • Korunacak cihazın maksimum voltaj değerinin %10-15 üzerinde Zener voltajı
  • Yeterince hızlı tepki süresi için düşük kapasiteli SMD paketler
  • Tekrarlanan aşırı gerilimlere dayanıklılık için yeterli güç kapasitesi
  • ESD koruması için çift yönlü koruma düşünün (SOT-23 çift diyot)
• Voltaj Referansı İçin:
  • Düşük sıcaklık katsayısına sahip 5.1V veya 5.6V SMD Zener diyotlar
  • Düşük toleranslı (±%1 veya ±%2) seriler
  • Düşük gürültülü referans için uygun akım değerinde çalıştırma
  • Kararlı çalışma için minimum dinamik dirence sahip diyotlar
• Şönt Regülatör Uygulamaları İçin:
  • Beklenen yük akımını karşılayacak güç kapasitesine sahip paket
  • Yük değişimlerine karşı iyi regülasyon için düşük dinamik dirençli diyotlar
  • Minimum çalışma akımının (knee current) üzerinde çalıştırılması
  • Seri direncin doğru hesaplanması ve yeterli güç kapasitesinde seçilmesi

SMD Zener Diyot Serilerinin Karşılaştırması:

• BZX84 Serisi (SOT-23):
  • Üç pinli paket (sadece iki pin kullanılır veya çift diyot içerir)
  • Güç kapasitesi: 250mW - 350mW
  • Geniş voltaj aralığı: 2.4V - 75V
  • Avantajları: Kolay bulunabilirlik, yaygın kullanım, çift diyot seçenekleri
• MMSZ Serisi (SOD-123):
  • İki pinli, kompakt SMD paket
  • Güç kapasitesi: 500mW
  • Voltaj aralığı: 2.4V - 47V
  • Avantajları: İyi güç/boyut oranı, yaygın kullanım
• BZT52 Serisi (SOD-123):
  • İki pinli, standart SMD paket
  • Güç kapasitesi: 300mW - 500mW
  • Voltaj aralığı: 2.4V - 56V
  • Avantajları: Geniş voltaj aralığı, çeşitli tolerans seçenekleri
• SMBJ/SMCJ Serisi (SMB/SMC):
  • Yüksek güçlü SMD paketler
  • Güç kapasitesi: SMB için 1W - 2W, SMC için 3W - 5W
  • Avantajları: Yüksek akım kapasitesi, güçlü koruma uygulamaları için uygun

Pratik Seçim Adımları:

• Devre Gereksinimlerini Analiz Edin:
  • İhtiyaç duyulan Zener voltajını belirleyin
  • Maksimum akım ve güç gereksinimlerini hesaplayın
  • Çalışma sıcaklık aralığını göz önünde bulundurun
• PCB Tasarım Kısıtlamalarını Değerlendirin:
  • Mevcut PCB alanına göre uygun paket boyutu
  • Montaj yöntemine göre (el ile veya otomatik) paket tipi seçimi
  • Termal yönetim gereksinimleri (PCB bakır alanı)
• Doğru Seri Direnci Hesaplayın:
  • Rs = (Vin - Vz) / (Iz + IL) formülünü kullanın
  • Seri direncin güç kapasitesini hesaplayın: P = (Vin - Vz)² / Rs
  • Yeterli güç kapasitesine sahip SMD direnç seçin
• Alternatif Çözümleri Değerlendirin:
  • Yüksek hassasiyet gerektiren referans uygulamaları için entegre referans IC'leri
  • Geçici aşırı gerilim koruması için TVS diyotlar
  • Yüksek akım gerektiren regülasyon için lineer regülatör IC'leri

Voltaj.Net Elektronik Komponentler kategorimizde, çeşitli SMD Zener diyot serileri ve paket tiplerinde geniş bir ürün yelpazesi sunmaktayız. SMD Zener Diyot kategorimizden projeleriniz için en uygun modeli seçebilir, teknik sorularınız için destek ekibimizle iletişime geçebilirsiniz.
