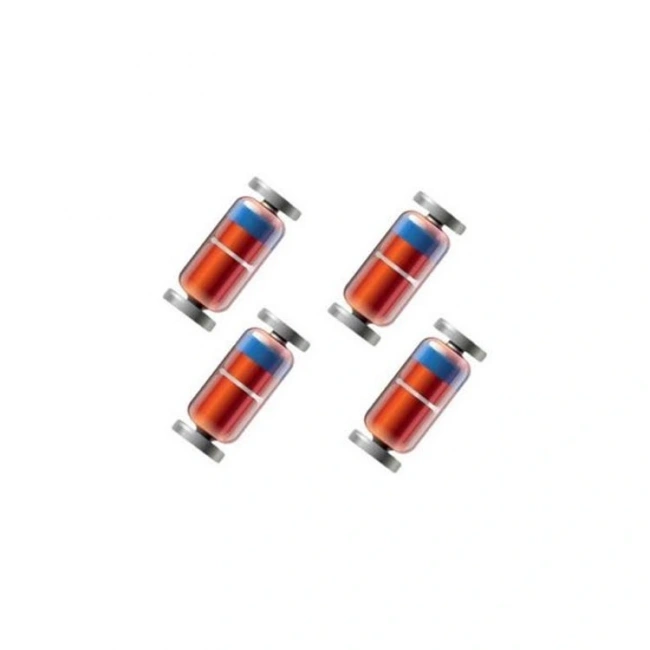

18V SMD 500mW Melf Zener Diyot (BZV55C18)

18V SMD 500mW MELF Zener Diyot BZV55C18

18V SMD 500mW MELF Zener Diyot BZV55C18, elektronik devrelerde voltaj regulasyonu ve aşırı gerilim koruması sağlayan yüksek kaliteli bir yarı iletken komponenttir. 18V zener voltajı ve 500mW güç kapasitesi ile, orta-yüksek voltajlı elektronik sistemlerde sabit referans voltajı oluşturma ve hassas devreleri koruma uygulamalarında üstün performans sunar.

MELF (Metal Electrode Leadless Face) yapısı ile yüksek güvenilirlik sunan bu diyot, silindirik SMD tasarımıyla termal performans ve mekanik dayanıklılık avantajı sağlarken, 12V ve 24V sistemlerin korunması için ideal çözüm sunar.

Endüstriyel ve otomotiv uygulamalarında sıkça kullanılan SMD zener diyot, diğer elektronik komponentler ile birlikte kullanıldığında, güç devreleri, motor sürücüler ve orta voltajlı sistemlerde kararlı voltaj referansı ve güvenilir koruma sağlar.

Teknik Özellikler

18V SMD 500mW MELF Zener Diyot BZV55C18'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 18V (±5% tolerans)
• Maksimum Güç Dağılımı: 500.0 mW
• Paket Tipi: MELF (Metal Electrode Leadless Face)
• Montaj Tipi: SMD (Surface Mount Device)
• Model: BZV55C18
• Zener Test Akımı (Izt): 5mA
• Maksimum Zener Akımı (Izm): Yaklaşık 27.8mA
• Maksimum İleri Voltaj Düşümü (Vf): 0.9V @ 10mA (tipik)
• Çalışma Sıcaklığı: -65°C ile +150°C arası
• Depolama Sıcaklığı: -65°C ile +150°C arası
• Termal Direnç (Rth): Yaklaşık 250°C/W (tipik)
• Dinamik Direnç (Zzt): 35Ω @ 5mA (tipik)
• Sıcaklık Katsayısı: Yaklaşık ±0.075%/°C
• Paket Boyutları: 3.6mm x 1.5mm (tipik silindirik yapı)
• Ters Yön Sızıntı Akımı (Ir): < 5µA @ Vr = 10V
• RoHS Uyumluluğu: Evet
• Malzeme: Silikon yarıiletken, seramik paket
• Paket İşaretlemesi: Genellikle "C18" kodu
• ESD Hassasiyeti: Sınıf 2 (2000V HBM)
• Nem Hassasiyeti Seviyesi (MSL): 1 (Sınırsız)

Kullanım Alanları

18V SMD 500mW MELF Zener Diyot BZV55C18'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Voltaj Regulasyonu ve Referans

• 12V sistemler için aşırı voltaj koruması
• 18V sabit voltaj referans devreleri
• 24V sistemlerde voltaj düşürme
• Güç kaynağı aşırı voltaj koruması
• Hassas karşılaştırıcı eşik devreleri

Endüstriyel ve Otomotiv Uygulamaları

• Otomotiv 12V elektrik sistemleri
• MOSFET/IGBT gate koruma
• Motor sürücü koruma devreleri
• Endüstriyel sensör koruması
• Röle/selenoid kontrol devreleri

Güç Elektroniği

• LED sürücü düzenleyici
• Güç kaynağı sınırlama
• Anahtarlamalı güç kaynakları
• Güneş enerjisi sistemleri
• Batarya şarj kontrol devreleri

Avantajlar ve Özellikler

18V SMD 500mW MELF Zener Diyot BZV55C18'in sağladığı avantajlar ve çözümler.

• MELF Paket Avantajı: Üstün termal performans ve güvenilirlik
• Yüksek Voltaj Değeri: 18V ile orta-yüksek voltajlı sistemlere uygunluk
• Yüksek Güç Kapasitesi: 500mW değeri ile geniş uygulama alanı
• Düşük Tolerans: ±5% değeri ile hassas referans sağlama
• Geniş Çalışma Sıcaklığı: -65°C ile +150°C arası güvenilir çalışma
• Endüstriyel Standart Model: BZV55C serisi ile yüksek uyumluluk
• Otomasyona Uygunluk: SMD reflow süreçlerine uyumlu tasarım
• Düşük Termal Direnç: Daha iyi ısı dağılımı ve güvenilirlik
• Otomotiv Uyumluluk: 12V sistemlerde güvenli koruma sağlama
• Uzun Ömür: Seramik paket ve silikon teknolojisi ile dayanıklılık

Montaj ve Kullanım

18V SMD 500mW MELF Zener Diyot BZV55C18'in montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Polarite: Katot (siyah bantlı uç) yönünü doğru belirleme
• PCB Tasarımı: MELF pakete uygun özel pad düzeni kullanma
• Lehimleme: Reflow lehimleme için optimize edilmiş sıcaklık profili
• Sabitleme: Lehim öncesi yuvarlanma riskine karşı yapıştırıcı kullanma
• ESD Koruması: Montaj sırasında anti-statik önlemler alma

Kullanım önerileri:

• Voltaj Sınırlaması: 12V sistemlerde aşırı voltaj koruması için paralel bağlama
• Referans Voltajı: Optimum performans için 5-10mA akım ile çalıştırma
• Akım Sınırlaması: Uygun seri direnç ile güç sınırlarını koruma
• Gürültü Bastırma: Paralel kapasitör ile çıkış gürültüsünü filtreleme
• Otomotiv Uygulamaları: Geçici voltaj darbelerine karşı TVS ile destekleme

Sorun Giderme ve İpuçları

18V SMD 500mW MELF Zener Diyot BZV55C18 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Montaj Zorlukları: Silindirik paket için özel fikstür veya SMT ekipman ayarları kullanın
• "Tombstone" Etkisi: Reflow profilini optimize edin, eşit ısıtma sağlayın
• Voltaj Toleransı: Hassas uygulamalarda ±5% toleransı hesaba katın
• Yetersiz Koruma: Yüksek darbe enerjisi için TVS diyot ile destekleyin
• Regülasyon Zayıflığı: Yüksek dinamik dirençten dolayı yük adaptasyonu yapın

Tasarım İpuçları

• Otomotiv uygulamalarında, geçici darbelere karşı TVS diyotlarla kombinasyon yapın
• MOSFET gate korumasında, zener+direnç değerlerini optimize edin
• Yüksek akımlı uygulamalar için transistörlü şönt regülatör tasarlayın
• 12V sistemlerde aşırı voltaj koruması için ideal voltaj değerine sahiptir
• PCB termal tasarımını optimize ederek MELF paketin avantajlarından yararlanın
• 24V sistemlerde voltaj düşürme için uygun akım sınırlayıcı direnç seçimi yapın

Paket İçeriği

• 18V SMD 500mW MELF Zener Diyot BZV55C18
