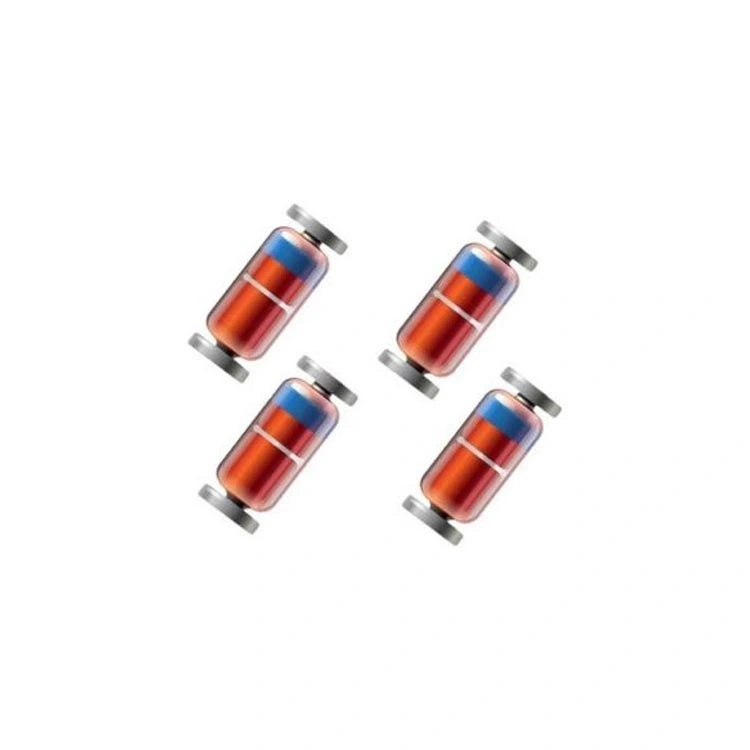

5V6 SMD 500mW Melf Zener Diyot (BZV55C5V6)

5.6V SMD 500mW MELF Zener Diyot BZV55C5V6

5.6V SMD 500mW MELF Zener Diyot BZV55C5V6, sabit gerilim referansı ve voltaj düzenleme sağlayan yüksek güç kapasiteli bir SMD zener diyottur. 5.6V kırılma voltajı ve 500mW güç kapasitesi ile 5V sistemlerin korunması, hassas voltaj referansı ve regülasyon uygulamaları için ideal olarak kullanılabilen silindirik MELF kılıfında bir diyottur.

MELF kılıfı ile yüksek güç yoğunluğu sağlayan bu SMD zener diyot, düşük tolerans ile voltaj regülasyonu, koruma ve referans uygulamalarında endüstri standardı olarak kabul edilen bir komponenttir.

5.6V zener değeri ile 5V sistemleri korumak için ideal olan bu diyot, diğer elektronik komponentler ile birlikte dijital devreler ve hassas ölçüm uygulamalarında güvenilir bir çözüm sunmaktadır.

Teknik Özellikler

5.6V SMD 500mW MELF Zener Diyot BZV55C5V6'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 5.6V ±5%
• Maksimum Güç Kaybı (Pd): 500mW
• Kılıf Tipi: MELF (Metal Electrode Leadless Face)
• Maksimum Zener Akımı (Iz): ~90mA
• Çalışma Sıcaklığı: -65°C ile +150°C arası
• Test Akımı (Izt): 5mA
• Maksimum Ters Akım (Ir): <2.0μA @ Vr=1V
• Dinamik Direnç (Zzt): <15 ohm
• Sıcaklık Katsayısı: ±0.05%/°C
• Montaj Tipi: Yüzey Montaj
• Fiziksel Boyut: ~3.6mm x 1.8mm (uzunluk x çap)
• Model Serisi: BZV55-C serisi
• Voltaj Regülasyon Toleransı: ±5%
• Voltaj-Sıcaklık Katsayısı: ~2.8mV/°C
• Darbeli Güç Kapasitesi: 2.5W (8.3ms, tekrarsız)
• Kurulma Süresi: <1μs
• RoHS Uyumluluğu: Evet
• Paketleme: Rulo
• ESD Hassasiyeti: Class 2 (2kV-4kV HBM)
• Nem Hassasiyeti Seviyesi (MSL): MSL 1

Kullanım Alanları

5.6V SMD 500mW MELF Zener Diyot BZV55C5V6'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Voltaj Düzenleme

• 5V sistem voltaj düzenleme
• Yüksek güç gerektiren voltaj referansları
• Şönt regülatör devreleri
• Sabit gerilim kaynakları
• TTL/CMOS beslemeleri

Koruma Devreleri

• 5V sistem aşırı voltaj koruması
• Hassas dijital devre koruması
• Güç kaynağı koruma
• Veri hattı koruma
• Geçici voltaj bastırma

Hassas Uygulamalar

• Ölçüm cihazları
• A/D dönüştürücü referansları
• Hassas sinyal işleme
• Endüstriyel kontrol devreleri
• Otomotiv elektroniği

Avantajlar ve Özellikler

5.6V SMD 500mW MELF Zener Diyot BZV55C5V6'nin sağladığı avantajlar ve çözümler.

• Yüksek Güç Kapasitesi: 500mW ile güçlü uygulamalar için uygun
• Silindirik MELF Kılıf: Üstün ısı dağılımı ve güvenilirlik
• Uygun Voltaj Değeri: 5.6V ile 5V sistemler için ideal koruma marjı
• Gelişmiş Kararlılık: Hassas ±5% tolerans
• Geniş Sıcaklık Aralığı: -65°C ile +150°C arası dayanım
• Düşük Dinamik Direnç: <15 ohm ile kararlı regülasyon
• Yüksek Darbeli Dayanım: 2.5W anlık güç kapasitesi
• Hızlı Tepki Süresi: <1μs ile etkin koruma
• Endüstriyel Standart: BZV55-C serisi güvenilirliği
• Otomatik Montaj Uyumlu: Modern SMD üretim hatlarına uygun

Montaj ve Kullanım

5.6V SMD 500mW MELF Zener Diyot BZV55C5V6'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• PCB Footprint: DO-213AA (MELF) standart footprint kullanın
• Lehimleme: Kontrollü reflow profili veya el ile lehimleme
• Isı Yönetimi: Güçlü bakır alanları ile ısı dağılımını optimize edin
• Yuvarlanma Önleme: Lehim pastası miktarını dengeli uygulayın
• Polarite: Katot tarafında genellikle renkli bant bulunur
• Yerleştirme: Pick-and-place hassasiyetini artırın

Devre Tasarım İpuçları:

• Seri Direnç Hesabı: R = (Vs-5.6V)/Iz formülü ile hesaplayın
• Minimum Akım: Kararlı voltaj referansı için en az 2-5mA sağlayın
• Maksimum Akım: Pd=Vz*Iz formülüne göre 90mA'i aşmayın
• 5V Koruma: 5V besleme hattı ile korunacak devre arasına yerleştirin
• Filtreleme: Temiz referans için paralel kapasitör ekleyin

Sorun Giderme ve İpuçları

5.6V SMD 500mW MELF Zener Diyot BZV55C5V6 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Montaj Zorlukları: Silindirik yapı nedeniyle özel dikkat gerekir
• Yuvarlanma Sorunu: Lehim öncesi geçici yapıştırıcı veya daha fazla lehim pastası kullanın
• Aşırı Isınma: PCB'de yeterli bakır alan ve ısı dağıtımı sağlayın
• Yetersiz Koruma: Büyük geçici darbeler için TVS diyotları ile kombine edin
• Polarite Karışıklığı: Katot işaretini doğru tespit edin

Verimli Kullanım İpuçları

• 500mW kapasite sayesinde eş değer SOT-23 modellerine göre daha yüksek akımlar kullanabilirsiniz
• 5V sistem korumasında daha güvenilir marj için 5.6V değeri idealdir
• Şönt regülatör çıkışında temiz DC için düşük ESR kapasitör ekleyin
• Referans uygulamalarında sıcaklık kararlılığını artırmak için akım kaynağı kullanın
• Yüksek frekanslı filtreleme için zener diyotun dâhili kapasitansını dikkate alın

Paket İçeriği

• 5.6V SMD 500mW MELF Zener Diyot BZV55C5V6
