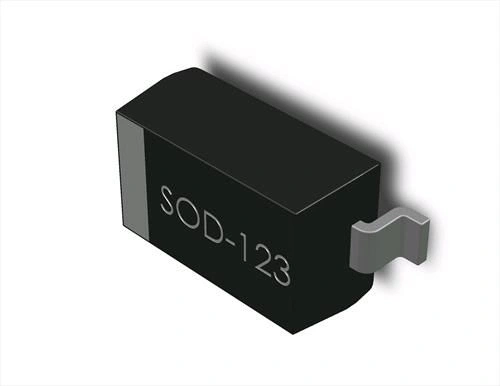

12V 500mW ±5% SOD123 Zener Diyot

VoltajPuan : 10

Fiyat	:	0,04 USD + KDV
İndirimli Fiyat (%35,8)	:	0,03 USD + KDV Kazancınız 0,01 USD
KDV Dahil	:	1,21 TL

Ürüne Oy Verin

12V 500mW %5 SOD123 Zener Diyot

12V 500mW %5 SOD123 Zener Diyot, elektronik devrelerde voltaj regulasyonu ve aşırı gerilim koruması sağlayan yüksek kaliteli bir yarı iletken komponenttir. 12V zener voltajı, 500mW güç kapasitesi ve %5 hassas tolerans değeri ile, çeşitli elektronik sistemlerde kararlı referans voltajı oluşturma ve hassas devreleri koruma uygulamalarında üstün performans sunar.

SOD123 kompakt SMD paketi ile alan kısıtlı PCB tasarımlarına uygun olan bu diyot, güvenilir özelliklerine rağmen minimum alan kullanımı gerektiren modern elektronik projelerde, otomotiv uygulamalarında ve endüstriyel kontrol sistemlerinde ideal çözüm sağlar.

Elektronik tasarımlarda sıkça kullanılan SMD zener diyot, diğer elektronik komponentler ile birlikte kullanıldığında, devrelerin hassas kısımlarında kararlı voltaj referansı ve koruma sağlayarak elektronik sistemlerinizin güvenilir çalışmasını garanti eder.

Teknik Özellikler

12V 500mW %5 SOD123 Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

Zener Voltajı (Vz): 12V (±5% tolerans)
Maksimum Güç Dağılımı: 500.0 mW
Paket Tipi: SOD123 (Small Outline Diode)
Montaj Tipi: SMD (Surface Mount Device)
Zener Test Akımı (Izt): Yaklaşık 5mA
Maksimum Zener Akımı (Izm): Yaklaşık 41.7mA
Maksimum İleri Voltaj Düşümü (Vf): 0.9V @ 10mA (tipik)
Çalışma Sıcaklığı: -55°C ile +150°C arası
Depolama Sıcaklığı: -65°C ile +150°C arası
Termal Direnç (Rth): Yaklaşık 250°C/W (tipik)
Dinamik Direnç (Zzt): 25Ω @ 5mA (tipik)
Sıcaklık Katsayısı: Yaklaşık ±0.07%/°C
Paket Boyutları: 3.65mm x 1.60mm x 1.10mm (tipik)
Ters Yön Sızıntı Akımı (Ir): < 5µA @ Vr = 8V
RoHS Uyumluluğu: Evet
Malzeme: Silikon yarıiletken
Paket İşaretlemesi: Genellikle "C" veya ürün kodu
ESD Hassasiyeti: Sınıf 2 (2000V HBM)
Nem Hassasiyeti Seviyesi (MSL): 1 (Sınırsız)
Akım Yoğunluğu: Yaklaşık 10A/cm² @ 5mA

Kullanım Alanları

12V 500mW %5 SOD123 Zener Diyot'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Voltaj Regulasyonu ve Referans

Hassas 12V şönt regülatör devreleri
Yüksek doğruluklu voltaj referans kaynakları
Opamp besleme voltaj limitleme
ADC/DAC referans devreleri
Batarya şarj devreleri

Koruma ve Endüstriyel Uygulamalar

Hassas 5V/9V sistemlerin korunması
MOSFET/IGBT gate koruma devreleri
Endüstriyel sensör sinyalleri
PLC giriş/çıkış koruması
Veri hatları voltaj sınırlama

Otomotiv ve Led Uygulamaları

Otomotiv 12V sistemler
Araç sensör devreleri
LED sürücü regülasyonu
Akü koruma devreleri
ECU koruma sistemleri

Avantajlar ve Özellikler

12V 500mW %5 SOD123 Zener Diyot'un sağladığı avantajlar ve çözümler.

Yüksek Hassasiyet: %5 tolerans ile kesin voltaj referansı
Arttırılmış Güç Kapasitesi: 500mW değeri ile güçlü uygulamalar
Kompakt SOD123 Paketi: Modern PCB tasarımları için alan tasarrufu
Standart 12V Değeri: Yaygın kullanılan voltaj seviyesiyle uyumluluk
Düşük Dinamik Direnç: 25Ω değeri ile kararlı voltaj çıkışı
Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası güvenilir performans
Endüstri Standardı Paket: Otomatik SMT montaja uygunluk
Düşük Termal Direnç: Daha iyi ısı dağılımı ve yüksek güvenilirlik
Otomotiv Uyumluluğu: 12V akü sistemleriyle doğrudan uyumluluk
Uzun Ömür: Silikon yarıiletken teknolojisi ile dayanıklılık

Montaj ve Kullanım

12V 500mW %5 SOD123 Zener Diyot'un montaj ve kullanım detayları hakkında bilgiler.

İpucu: SOD123 paketindeki zener diyotların polaritesini doğru tanımlamak çok önemlidir. Genellikle katot ucu, diyot üzerindeki bant veya çizgi ile işaretlenir. SMT montaj öncesi PCB pad tasarımınızın SOD123 paket boyutlarına uygun olduğunu kontrol edin. Bu 12V zener diyotla çalışırken, seri direnç değerini R = (Vs - Vz) / Iz formülü ile hesaplayabilirsiniz. Örneğin, 15V kaynaktan 10mA akım çekmek için: R = (15 - 12) / 0.01 = 300 Ohm gereklidir. Diyotun 500mW güç sınırını aşmamak için Iz × Vz < 500mW olduğunu doğrulayın. Bu örnekte 10mA × 12V = 120mW olup, güvenli sınırlar içindedir. %5 tolerans özelliği, daha hassas voltaj referans uygulamaları için idealdir ve üretim serisi boyunca 11.4V-12.6V arasında tutarlı değerler sunar. Otomotiv uygulamalarında kullanırken, SOD123 paketinin altına yeterli soğutma alanı (bakır yüzey) sağlayarak termal performansı optimize edin.

Montaj tavsiyeleri:

Polarite: Katot ve anot yönlerini doğru tespit edip lehimleyin
PCB Tasarımı: SOD123 için standart pad düzeni ve termal yönetim sağlayın
Lehimleme: Endüstri standardı reflow profilini kullanın (max. 260°C)
Pick-and-Place: Otomatik montaj sırasında doğru polarite kontrolü yapın
ESD Koruması: Montaj sırasında anti-statik önlemler alın

Kullanım önerileri:

Voltaj Referansı: En kararlı çalışma için 5-15mA akım ile besleyin
Koruma Devresi: Korunacak bileşenle paralel bağlayın
Hassas Uygulamalar: %5 toleransın avantajını kullanın
Gürültü Azaltma: Paralel kapasitör ekleyerek çıkış gürültüsünü bastırın
Yüksek Güç Uygulamaları: 500mW kapasitesini etkin kullanın

Sorun Giderme ve İpuçları

12V 500mW %5 SOD123 Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

Lehimleme Zorlukları: SMD lehimleme pastası ve sıcak hava kullanın
Voltaj Sapması: Sıcaklık değişimlerini dikkate alarak dengeleme devresi ekleyin
Yetersiz Koruma: Darbe enerjisini hesaba katın, gerekirse TVS diyot ekleyin
Isınma Sorunları: PCB üzerinde yeterli termal alan sağlayın
Polarite Hatası: PCB'de polarite işaretlemelerini açıkça belirtin

Tasarım İpuçları

Hassas referans voltajı için sabit akım kaynağı ile besleme yapın
Otomotiv uygulamalarında geçici darbelere karşı ek koruma devreleri ekleyin
Düşük gürültülü uygulamalar için zener + kapasitör filtre devresi kullanın
Yüksek güç uygulamaları için PCB termal tasarımını optimize edin
Yüksek akım regülasyonu için transistörlü şönt regülatör devresi tasarlayın
Hassas tolerans avantajı için kalibrasyonsuz referans devreleri geliştirin

Paket İçeriği

12V 500mW %5 SOD123 Zener Diyot

İlgili Ürün Kategorilerimiz

Elektronik Komponentler

Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.

Ürünleri İncele →

Diyot

Farklı değer ve türlerde diyotlar ile elektronik devrelerinizi tamamlayın.

Ürünleri İncele →

SMD Zener Diyot

Çeşitli değerlerde SMD zener diyotlar ile koruma ve referans devrelerinizi oluşturun.

Ürünleri İncele →

Neden Voltaj.Net'ten Almalısınız?

Voltaj.Net, elektronik komponentler ve diyotlar konusunda Türkiye'nin güvenilir tedarikçisidir.

Kalite Güvencesi: Orijinal ve güvenilir ürünler
Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
Hızlı Teslimat: Stoktan hızlı gönderim imkanı
Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri

Voltaj.Net'i Ziyaret Et

Ürün Hakkında Sıkça Sorulan Sorular

SOD123 paketteki zener diyotun SOT23 pakete göre avantajları nelerdir?

Daha iyi termal performans, daha yüksek güç kapasitesi (500mW), daha düşük profil, kolay görsel polarite tanımlama ve endüstriyel otomatik montaj süreçlerine uygunluk.

%5 toleransın sağladığı avantaj nedir?

Daha hassas voltaj referansı, üretimde daha tutarlı sonuçlar, kalibrasyona daha az ihtiyaç ve daha güvenilir devre davranışı sağlar.

Zener diyot 12V sistemi nasıl korur?

Sistemle paralel bağlanır ve 12V üzerine çıkan voltajları toprağa aktarır. 12V seviyesine ulaşılınca iletime geçerek aşırı voltajı sınırlar ve devreyi korur.

500mW güç değeri ne kadar akıma dayanabilir?

P = Vz × Iz formülüne göre, 12V için maksimum sürekli akım 41.7mA civarındadır. Güvenli çalışma için 25-30mA altında kullanım önerilir.

SMD zener diyotun polaritesi nasıl belirlenir?

SOD123 pakette katot genellikle diyot üzerindeki bant veya çizgi ile işaretlenir. PCB'de uygun işaretleme ve veri sayfası kontrolü yapılmalıdır.

Hassas voltaj referansı için nasıl bir devre kurulmalıdır?

Sabit akım kaynağı (5-10mA) ile beslenen zener, çıkışta düşük değerli bypass kapasitörü ve gerekirse NTC/PTC ile sıcaklık dengelemesi yapılmalıdır.

MOSFET gate koruması için bu diyot nasıl kullanılır?

Gate ve source arasına anot source tarafında olacak şekilde bağlanır. Gate voltajı 12V üzerine çıktığında iletime geçerek MOSFET'i korur.

Otomotiv uygulamalarında ilave koruma gerekir mi?

Evet, marş, alternatör ve load dump gibi yüksek enerji darbelerine karşı TVS diyotlar, varistörler veya daha kapsamlı darbe koruma devreleri eklenmelidir.
