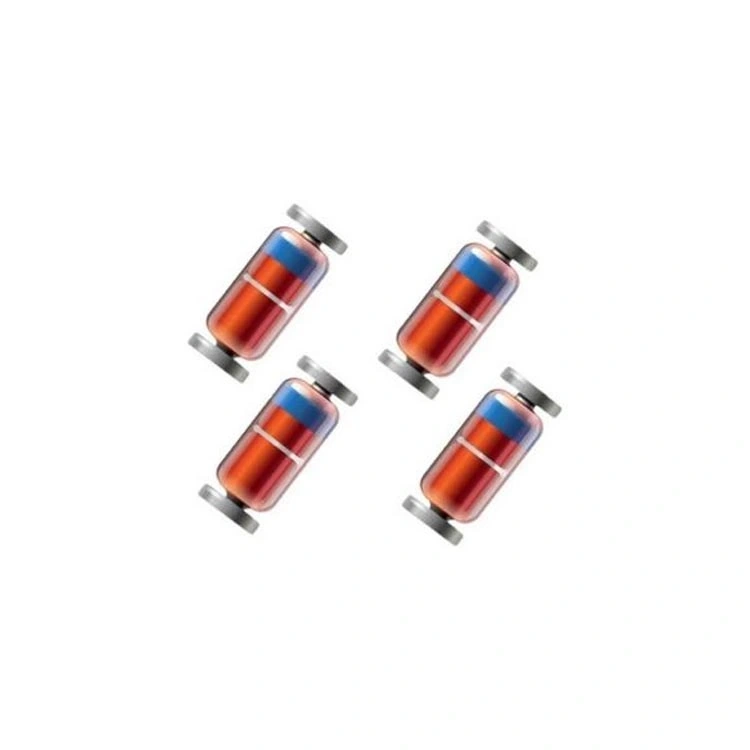

5V1 SMD 500mW MELF Zener Diyot BZV55C5V1
5V1 SMD 500mW MELF Zener Diyot BZV55C5V1, elektronik devrelerde voltaj regulasyonu ve aşırı gerilim koruması sağlayan yüksek kaliteli bir yarı iletken komponenttir. 5.1V zener voltajı ve 500mW güç kapasitesi ile, özellikle düşük voltajlı elektronik sistemlerde sabit referans voltajı oluşturma ve hassas devreleri koruma uygulamalarında üstün performans sunar.
MELF (Metal Electrode Leadless Face) yapısı ile yüksek güvenilirlik sunan bu diyot, silindirik SMD tasarımıyla termal performans ve mekanik dayanıklılık avantajı sağlarken, 5V sistemlerin korunması ve hassas referans kaynakları için ideal çözüm sunar.
Hassas elektronik tasarımlarda sıkça kullanılan SMD zener diyot, diğer elektronik komponentler ile birlikte kullanıldığında, mikrodenetleyici devreleri, veri hatları ve hassas sensör uygulamalarınızda kararlı voltaj referansı ve güvenilir koruma sağlar.
Teknik Özellikler
5V1 SMD 500mW MELF Zener Diyot BZV55C5V1'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Zener Voltajı (Vz): 5.1V (±5% tolerans)
- Maksimum Güç Dağılımı: 500.0 mW
- Paket Tipi: MELF (Metal Electrode Leadless Face)
- Montaj Tipi: SMD (Surface Mount Device)
- Model: BZV55C5V1
- Zener Test Akımı (Izt): 5mA
- Maksimum Zener Akımı (Izm): Yaklaşık 98.0mA
- Maksimum İleri Voltaj Düşümü (Vf): 0.9V @ 10mA (tipik)
- Çalışma Sıcaklığı: -65°C ile +150°C arası
- Depolama Sıcaklığı: -65°C ile +150°C arası
- Termal Direnç (Rth): Yaklaşık 250°C/W (tipik)
- Dinamik Direnç (Zzt): 10Ω @ 5mA (tipik)
- Sıcaklık Katsayısı: Yaklaşık ±0.05%/°C
- Paket Boyutları: 3.6mm x 1.5mm (tipik silindirik yapı)
- Ters Yön Sızıntı Akımı (Ir): < 2µA @ Vr = 2V
- RoHS Uyumluluğu: Evet
- Malzeme: Silikon yarıiletken, seramik paket
- Paket İşaretlemesi: Genellikle "C5V1" kodu
- ESD Hassasiyeti: Sınıf 2 (2000V HBM)
- Nem Hassasiyeti Seviyesi (MSL): 1 (Sınırsız)
Kullanım Alanları
5V1 SMD 500mW MELF Zener Diyot BZV55C5V1'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
5V Sistemler ve Referans Uygulamaları
- 5V mikrodenetleyici besleme koruması
- Hassas 5.1V voltaj referans devreleri
- ADC/DAC referans kaynakları
- Op-amp referans devreleri
- Hassas sensör besleme devreleri
Koruma ve Sinyal İşleme
- 3.3V/5V veri hatları koruması
- CMOS/TTL lojik devre koruması
- USB arayüz devreleri
- I/O pin koruması
- Sinyal sınırlama devreleri
Hassas Elektronik Uygulamalar
- Ölçüm ekipmanları
- Tıbbi cihaz elektronik devreleri
- Endüstriyel sensör arayüzleri
- Batarya şarj koruma devreleri
- Akım sınırlama referansları
Avantajlar ve Özellikler
5V1 SMD 500mW MELF Zener Diyot BZV55C5V1'in sağladığı avantajlar ve çözümler.
- MELF Paket Avantajı: Üstün termal performans ve güvenilirlik
- 5.1V Hassas Voltaj: 5V sistemler için ideal koruma ve referans
- Yüksek Güç Kapasitesi: 500mW değeri ile geniş uygulama alanı
- Düşük Tolerans: ±5% değeri ile hassas referans sağlama
- Düşük Dinamik Direnç: 10Ω değeri ile kararlı voltaj çıkışı
- Geniş Çalışma Sıcaklığı: -65°C ile +150°C arası güvenilir çalışma
- Endüstriyel Standart Model: BZV55C serisi ile yüksek uyumluluk
- Otomatik Montaj Uyumluluğu: SMD reflow süreçlerine uygunluk
- Düşük Kaçak Akımı: Yüksek empedanslı devrelerde güvenilir kullanım
- Uzun Ömür: Seramik paket ve silikon teknolojisi ile dayanıklılık
Montaj ve Kullanım
5V1 SMD 500mW MELF Zener Diyot BZV55C5V1'in montaj ve kullanım detayları hakkında bilgiler.
İpucu: MELF paketindeki zener diyotlarla çalışırken, silindirik yapı nedeniyle montajda dikkatli olunmalıdır. Bu paketlerde polarite genellikle bir uçtaki siyah bant ile işaretlenir - bu bant katot ucunu gösterir. PCB tasarımında bu diyotlar için özel MELF ayak izi kullanılmalıdır. 5.1V zener diyot, 5V sistemlerde hem referans hem koruma için idealdir; seri direnç değerini R = (Vs - Vz) / Iz formülüyle hesaplayabilirsiniz. Örneğin, 9V besleme ve 10mA zener akımı için: R = (9 - 5.1) / 0.01 = 390 Ohm gereklidir. Diyotun 500mW güç sınırını aşmamak için Iz × Vz < 500mW kontrolü yapın. Örnekte 10mA × 5.1V = 51mW olup, güvenli sınırlar içindedir. MELF paket, silindirik yapısı nedeniyle PCB üzerinde daha iyi ısı dağılımı sağlar, bu da özellikle sürekli yüksek akım uygulamalarında avantaj yaratır. Hassas referans uygulamalarında, voltaj değerindeki küçük dalgalanmaları azaltmak için çıkışa 0.1μF seramik kapasitör eklemek faydalıdır.
Montaj tavsiyeleri:
- Polarite: Katot (siyah bantlı uç) yönünü doğru belirleme
- PCB Tasarımı: MELF pakete uygun özel pad düzeni kullanma
- Lehimleme: Paste maskesi ve reflow profili optimize edilmiş montaj
- Sabitleme: Lehim öncesi pozisyonda tutmak için fikstür veya yapışkan kullanma
- ESD Koruması: Montaj sırasında anti-statik önlemler alma
Kullanım önerileri:
- Referans Voltajı: Optimum performans için 5-15mA akım ile çalıştırma
- Koruma Devresi: Korunacak bileşenle paralel bağlama
- Gürültü Bastırma: Paralel kapasitör ile çıkış gürültüsünü filtreleme
- Yükleme: Maksimum akım kapasitesinin %50'sinin altında çalıştırma
- Sıcaklık Etkisi: Kritik uygulamalarda sıcaklık değişimini dikkate alma
Sorun Giderme ve İpuçları
5V1 SMD 500mW MELF Zener Diyot BZV55C5V1 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Montaj Zorluğu: Silindirik paket için özel fikstürler veya SMT cihazı ayarı yapın
- Polarite Karışıklığı: PCB üzerinde açık işaretlemeler kullanın
- "Tombstone" Etkisi: Reflow profilini optimize edin, eşit ısıtma sağlayın
- Yetersiz Koruma: Daha büyük darbelere karşı TVS diyot ekleyin
- Sıcaklık Kaymaları: Kritik uygulamalarda sıcaklık dengeleme devresi kullanın
Tasarım İpuçları
- 5V mikrodenetleyici I/O pinleri için ideal koruma değeridir (5.1V)
- Hassas referans uygulamalarında sabit akım kaynağı ile besleyin
- PCB termal tasarımını optimize ederek güç kapasitesini maksimuma çıkarın
- Veri hatları korumasında diyotun AC parametrelerini göz önünde bulundurun
- Darbe koruma uygulamalarında akım sınırlayıcı direnç değerini optimize edin
- Yüksek güvenilirlik gerektiren uygulamalarda MELF paketin avantajlarından yararlanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı değer ve türlerde diyotlar ile elektronik devrelerinizi tamamlayın.
Ürünleri İncele →
Çeşitli değerlerde SMD zener diyotlar ile koruma ve referans devrelerinizi oluşturun.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve diyotlar konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
MELF paketteki zener diyotun diğer SMD paketlere göre avantajları nelerdir?
Daha iyi termal performans, silindirik yapı ile üstün ısı dağılımı, yüksek güç kapasitesi, daha düşük termal direnç ve yüksek sıcaklık dayanımı sağlar.
5.1V değeri neden standart 5V sistemler için idealdir?
5V sistemlerin normal çalışmasına izin verirken, 5.1V üzerindeki tehlikeli voltajları sınırlar. 5V referans geriliminden biraz yüksek değeri koruma marjı sağlar.
BZV55C serisi nedir ve neyi ifade eder?
MELF paketli 500mW güç kapasiteli zener diyot serisidir. "C" harfi %5 tolerans sınıfını, "5V1" kodu ise 5.1V nominal zener voltajını belirtir.
Bu zener diyot, mikrodenetleyici I/O pinlerini nasıl korur?
I/O pini ile toprak arasına bağlanır. Normal voltaj aralığında etkisizdir, ancak voltaj 5.1V'u aştığında iletime geçerek fazla enerjiyi emer ve sınırlar.
500mW güç değeri ne kadar akıma dayanabilir?
P = Vz × Iz formülüne göre, 5.1V için maksimum sürekli akım 98mA civarındadır. Güvenli çalışma için 50mA altında kullanım önerilir.
MELF diyotun PCB montajında dikkat edilmesi gereken noktalar nelerdir?
Silindirik yapı nedeniyle özel pad tasarımı, yuvarlanma riskine karşı montaj öncesi yapıştırıcı, polarite işaretinin (siyah bant) doğru yönlendirilmesi.
Hassas voltaj referansı uygulamalarında nasıl kullanılmalıdır?
Sabit akım kaynağı (5-10mA) ile besleyin, çıkışa 0.1μF bypass kapasitörü ekleyin ve sıcaklık etkilerini azaltmak için dengeleme devresi tasarlayın.
USB veri hatlarının korunmasında nasıl kullanılır?
D+/D- hatlarına referansa karşı birer diyot bağlanır. Normal USB sinyallerini geçirirken (3.3V), aşırı voltajları sınırlar ve ESD hasarını önler.
