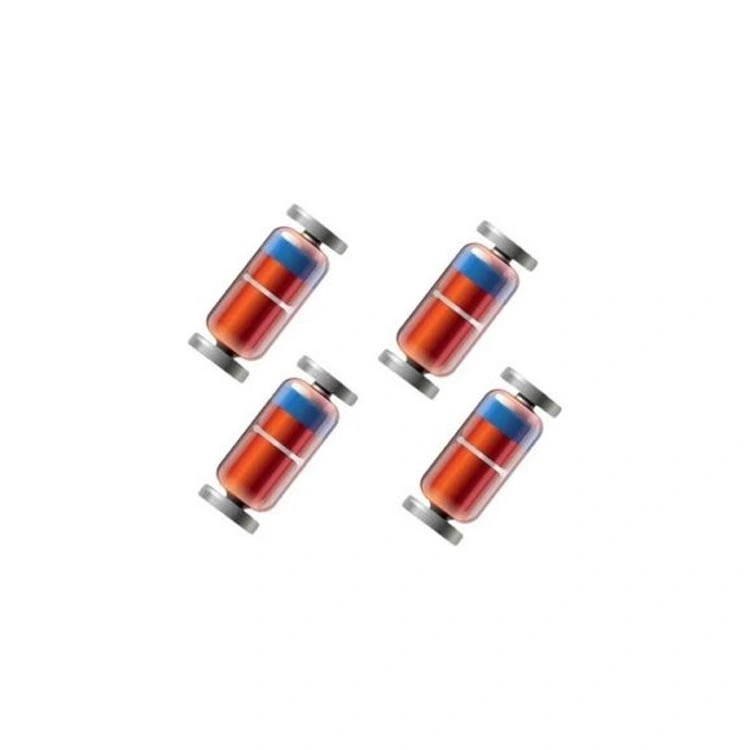

4.7V SMD 500mW MELF Zener Diyot BZV55C4V7
4.7V SMD 500mW MELF Zener Diyot BZV55C4V7, sabit gerilim referansı ve voltaj düzenleme sağlayan yüksek güç kapasiteli bir SMD zener diyottur. 4.7V kırılma voltajı ve 500mW güç kapasitesi ile özellikle 3.3V sistemlerin korunması, hassas voltaj referansı ve regülasyon uygulamaları için ideal olarak kullanılabilen silindirik MELF kılıfında bir diyottur.
MELF kılıfı ile yüksek güç yoğunluğu sağlayan bu SMD zener diyot, düşük tolerans ile voltaj regülasyonu, koruma ve referans uygulamalarında endüstri standardı olarak kabul edilen bir komponenttir.
4.7V zener değeri ile 3.3V sistemleri korumak için ideal olan bu diyot, diğer elektronik komponentler ile birlikte düşük voltajlı dijital devreler ve hassas ölçüm uygulamalarında güvenilir bir çözüm sunmaktadır.
Teknik Özellikler
4.7V SMD 500mW MELF Zener Diyot BZV55C4V7'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Zener Voltajı (Vz): 4.7V ±5%
- Maksimum Güç Kaybı (Pd): 500mW
- Kılıf Tipi: MELF (Metal Electrode Leadless Face)
- Maksimum Zener Akımı (Iz): ~105mA
- Çalışma Sıcaklığı: -65°C ile +150°C arası
- Test Akımı (Izt): 5mA
- Maksimum Ters Akım (Ir):<1.0μA @ Vr=1V
- Dinamik Direnç (Zzt):<15 ohm
- Sıcaklık Katsayısı: ±0.045%/°C
- Montaj Tipi: Yüzey Montaj
- Fiziksel Boyut: ~3.6mm x 1.8mm (uzunluk x çap)
- Model Serisi: BZV55-C serisi
- Voltaj Regülasyon Toleransı: ±5%
- Voltaj-Sıcaklık Katsayısı: ~2.1mV/°C
- Darbeli Güç Kapasitesi: 2.5W (8.3ms, tekrarsız)
- Kurulma Süresi:<1μs
- RoHS Uyumluluğu: Evet
- Paketleme: Rulo
- ESD Hassasiyeti: Class 2 (2kV-4kV HBM)
- Nem Hassasiyeti Seviyesi (MSL): MSL 1
Kullanım Alanları
4.7V SMD 500mW MELF Zener Diyot BZV55C4V7'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Voltaj Düzenleme
- 3.3V sistem voltaj düzenleme
- Yüksek güç gerektiren voltaj referansları
- Şönt regülatör devreleri
- Düşük voltajlı sabit gerilim kaynakları
- Düşük güçlü besleme devreleri
Koruma Devreleri
- 3.3V dijital devre koruması
- Mikroişlemci ve mikrodenetleyici girişleri
- I/O hatları koruma
- Veri yolu koruma
- Geçici voltaj bastırma
Hassas Uygulamalar
- Hassas sensör devreleri
- Enstrümantasyon uygulamaları
- A/D dönüştürücü referansları
- Pil şarj kontrol devreleri
- Taşınabilir elektronik cihazlar
Avantajlar ve Özellikler
4.7V SMD 500mW MELF Zener Diyot BZV55C4V7'nin sağladığı avantajlar ve çözümler.
- Yüksek Güç Kapasitesi: 500mW ile güçlü uygulamalar için uygun
- Silindirik MELF Kılıf: Üstün ısı dağılımı ve güvenilirlik
- İdeal Voltaj Değeri: 4.7V ile 3.3V sistemler için koruma marjı
- Gelişmiş Kararlılık: Hassas ±5% tolerans
- Geniş Çalışma Sıcaklığı: -65°C ile +150°C arası dayanım
- Düşük Dinamik Direnç:<15 ohm ile kararlı regülasyon
- Yüksek Darbeli Dayanım: 2.5W anlık güç kapasitesi
- Hızlı Tepki Süresi:<1μs ile etkin koruma
- Endüstriyel Standart: BZV55-C serisi güvenilirliği
- Otomatik Montaj Uyumlu: Modern SMD üretim hatlarına uygun
Montaj ve Kullanım
4.7V SMD 500mW MELF Zener Diyot BZV55C4V7'nin PCB montajı ve kullanımı hakkında bilgiler.
İpucu: MELF kılıflı diyotların silindirik yapısı lehimlemede zorluk yaratabilir. Tombstone etkisini (bir ucun kalkması) önlemek için her iki pad'e eşit miktarda lehim pastası uygulayın ve reflow sıcaklık profilini dikkatli ayarlayın.
PCB Tasarımı ve Montaj İpuçları:
- PCB Footprint: DO-213AA (MELF) standart footprint kullanın
- Lehimleme: Kontrollü reflow profili veya el ile lehimleme
- Isı Yönetimi: Güçlü bakır alanları ile ısı dağılımını optimize edin
- Yuvarlanma Önleme: Durdurma engellerini (stop) içeren pad tasarımı
- Polarite: Katot tarafında genellikle renkli bant bulunur
- Yerleştirme: Pick-and-place hassasiyetini artırın
Devre Tasarım İpuçları:
- Seri Direnç Hesabı: R = (Vs-4.7V)/Iz formülü ile hesaplayın
- Minimum Akım: Kararlı voltaj referansı için en az 2-5mA sağlayın
- Maksimum Akım: Pd=Vz*Iz formülüne göre 105mA'i aşmayın
- 3.3V Koruma: 3.3V besleme hattı ile korunacak devre arasına yerleştirin
- Filtreleme: Temiz referans için paralel kapasitör ekleyin
Sorun Giderme ve İpuçları
4.7V SMD 500mW MELF Zener Diyot BZV55C4V7 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Montaj Zorlukları: Silindirik yapı için özel lehim profili kullanın
- Yuvarlanma Sorunu: Özel tasarlanmış footprint veya lehim pastası kullanın
- Aşırı Isınma: PCB'de yeterli bakır alan ve ısı dağıtımı sağlayın
- Yetersiz Koruma: Büyük geçici darbeler için TVS diyotları ile kombine edin
- Polarite Karışıklığı: Katot işaretini doğru tespit edin
Verimli Kullanım İpuçları
- 500mW güç kapasitesi ile aynı voltaj değerine sahip SOT-23 alternatiflerinden daha yüksek akım kullanabilirsiniz
- 3.3V sistemleri korumak için 4.7V ideal bir değerdir, sistemin çalışma voltajını etkilemez
- Referans voltaj için düşük ve sabit akım sağlayarak kararlılığı artırın
- Düşük frekanslı gürültülerin filtrelenmesi için paralel kapasitör ekleyin
- Hassas ölçüm ve enstrümantasyon uygulamalarında sıcaklık değişimlerini dikkate alın
