3V9 SMD 500mW Melf Zener Diyot (BZV55C3V9)

3V9 SMD 500mW MELF Zener Diyot BZV55C3V9

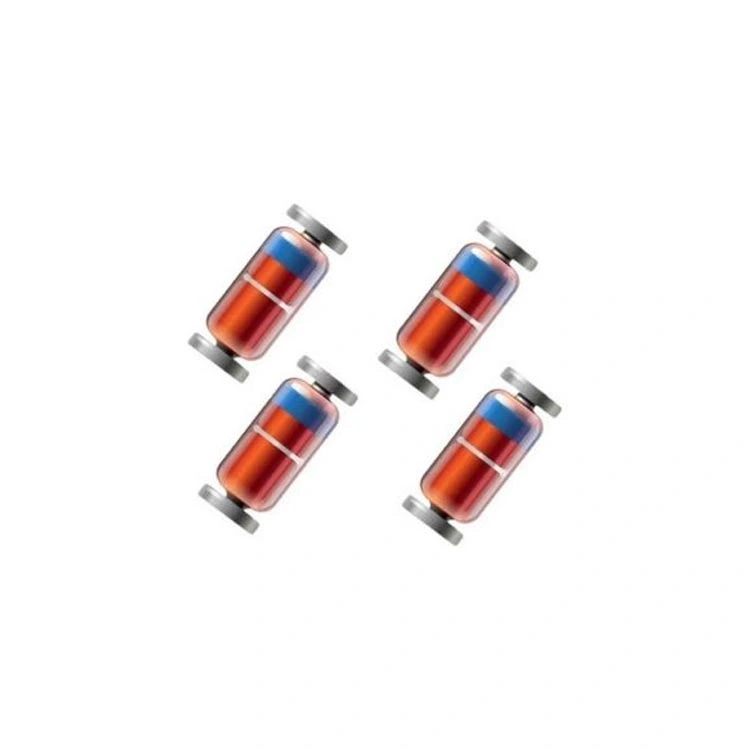

3V9 SMD 500mW MELF Zener Diyot BZV55C3V9, elektronik devrelerde voltaj regulasyonu ve aşırı gerilim koruması sağlayan yüksek kaliteli bir yarı iletken komponenttir. 3.9V zener voltajı ve 500mW güç kapasitesi ile, özellikle 3.3V elektronik sistemlerde sabit referans voltajı oluşturma ve hassas devreleri koruma uygulamalarında üstün performans sunar.

MELF (Metal Electrode Leadless Face) yapısı ile yüksek güvenilirlik sunan bu diyot, silindirik SMD tasarımıyla termal performans ve mekanik dayanıklılık avantajı sağlarken, düşük voltajlı sistemlerin korunması ve hassas referans kaynakları için ideal çözüm sunar.

Hassas elektronik tasarımlarda sıkça kullanılan SMD zener diyot, diğer elektronik komponentler ile birlikte kullanıldığında, mikrodenetleyici devreleri, veri hatları ve düşük voltajlı sensör uygulamalarınızda kararlı voltaj referansı ve güvenilir koruma sağlar.

Teknik Özellikler

3V9 SMD 500mW MELF Zener Diyot BZV55C3V9'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 3.9V (±5% tolerans)
• Maksimum Güç Dağılımı: 500.0 mW
• Paket Tipi: MELF (Metal Electrode Leadless Face)
• Montaj Tipi: SMD (Surface Mount Device)
• Model: BZV55C3V9
• Zener Test Akımı (Izt): 5mA
• Maksimum Zener Akımı (Izm): Yaklaşık 128.2mA
• Maksimum İleri Voltaj Düşümü (Vf): 0.9V @ 10mA (tipik)
• Çalışma Sıcaklığı: -65°C ile +150°C arası
• Depolama Sıcaklığı: -65°C ile +150°C arası
• Termal Direnç (Rth): Yaklaşık 250°C/W (tipik)
• Dinamik Direnç (Zzt): 8Ω @ 5mA (tipik)
• Sıcaklık Katsayısı: Yaklaşık ±0.05%/°C
• Paket Boyutları: 3.6mm x 1.5mm (tipik silindirik yapı)
• Ters Yön Sızıntı Akımı (Ir): < 2µA @ Vr = 1V
• RoHS Uyumluluğu: Evet
• Malzeme: Silikon yarıiletken, seramik paket
• Paket İşaretlemesi: Genellikle "C3V9" kodu
• ESD Hassasiyeti: Sınıf 2 (2000V HBM)
• Nem Hassasiyeti Seviyesi (MSL): 1 (Sınırsız)

Kullanım Alanları

3V9 SMD 500mW MELF Zener Diyot BZV55C3V9'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

3.3V Sistemler ve Referans Uygulamaları

• 3.3V mikrodenetleyici besleme koruması
• Hassas 3.9V voltaj referans devreleri
• ADC/DAC referans kaynakları
• Op-amp referans devreleri
• Düşük voltajlı sensör devreleri

Koruma ve Sinyal İşleme

• 3.3V veri hatları koruması
• Düşük voltajlı lojik devre koruması
• Çeşitli arayüz devreleri
• I/O pin koruma devreleri
• LED sürücü devreleri

Batarya ve Düşük Güç Uygulamaları

• Batarya şarj koruma devreleri
• Li-Ion batarya koruması
• Düşük güç tüketimli cihazlar
• Taşınabilir elektronik ürünler
• IoT sensör modülleri

Avantajlar ve Özellikler

3V9 SMD 500mW MELF Zener Diyot BZV55C3V9'un sağladığı avantajlar ve çözümler.

• MELF Paket Avantajı: Üstün termal performans ve yüksek güvenilirlik
• 3.9V Hassas Voltaj: 3.3V sistemler için ideal koruma ve referans
• Yüksek Güç Kapasitesi: 500mW değeri ile geniş uygulama alanı
• Düşük Tolerans: ±5% değeri ile hassas referans sağlama
• Düşük Dinamik Direnç: 8Ω değeri ile kararlı voltaj çıkışı
• Geniş Çalışma Sıcaklığı: -65°C ile +150°C arası güvenilir çalışma
• Endüstriyel Standart Model: BZV55C serisi ile yüksek uyumluluk
• Otomatik Montaj Uyumluluğu: SMD reflow süreçlerine uygunluk
• Düşük Kaçak Akımı: Batarya ile çalışan devrelerde verimlilik
• Uzun Ömür: Seramik paket ve silikon teknolojisi ile dayanıklılık

Montaj ve Kullanım

3V9 SMD 500mW MELF Zener Diyot BZV55C3V9'un montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Polarite: Katot (siyah bantlı uç) yönünü doğru tanımlama
• PCB Tasarımı: MELF pakete özel pad düzeni kullanma
• Lehimleme: Reflow profili optimize edilmiş SMT montaj
• Pozisyonlama: Lehim öncesi sabit tutmak için uygun fikstür/yapışkan kullanma
• ESD Koruması: Montaj sırasında anti-statik önlemler alma

Kullanım önerileri:

• Referans Voltajı: Optimum performans için 5-15mA akım ile çalıştırma
• Koruma Devresi: Korunacak bileşene paralel bağlama
• Gürültü Bastırma: Paralel kapasitör ile çıkış gürültüsünü filtreleme
• Batarya Uygulamaları: Düşük kaçak akım özelliğinden yararlanma
• Sıcaklık Etkisi: Hassas uygulamalarda sıcaklık değişimini hesaba katma

Sorun Giderme ve İpuçları

3V9 SMD 500mW MELF Zener Diyot BZV55C3V9 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Montaj Zorlukları: Silindirik paket için özel fikstür veya SMT cihazı ayarı yapın
• Yanlış Polarite: PCB üzerinde açık işaretlemeler ve katot bandını kontrol edin
• "Tombstone" Etkisi: Reflow profilini optimize edin, eşit ısıtma sağlayın
• Yetersiz Koruma: Daha güçlü koruma için TVS diyot ile destekleyin
• Sıcaklık Kayması: Hassas uygulamalarda sıcaklık dengeleme devresi ekleyin

Tasarım İpuçları

• 3.3V mikrodenetleyicilere ideal koruma sağladığı için hassas devrelerde tercih edin
• Düşük gürültülü referans için zener + kapasitör filtre kombinasyonu kullanın
• Batarya korumasında zener voltaj-akım karakteristiğini dikkate alın
• Yüksek güvenilirlik gerektiren uygulamalarda MELF paketin termal avantajlarını kullanın
• Darbe koruma uygulamalarında seri direnci optimize edin
• 3.3V lojik sistemler için ideal olan koruma voltajından (3.9V) yararlanın

Paket İçeriği

• 3V9 SMD 500mW MELF Zener Diyot BZV55C3V9
