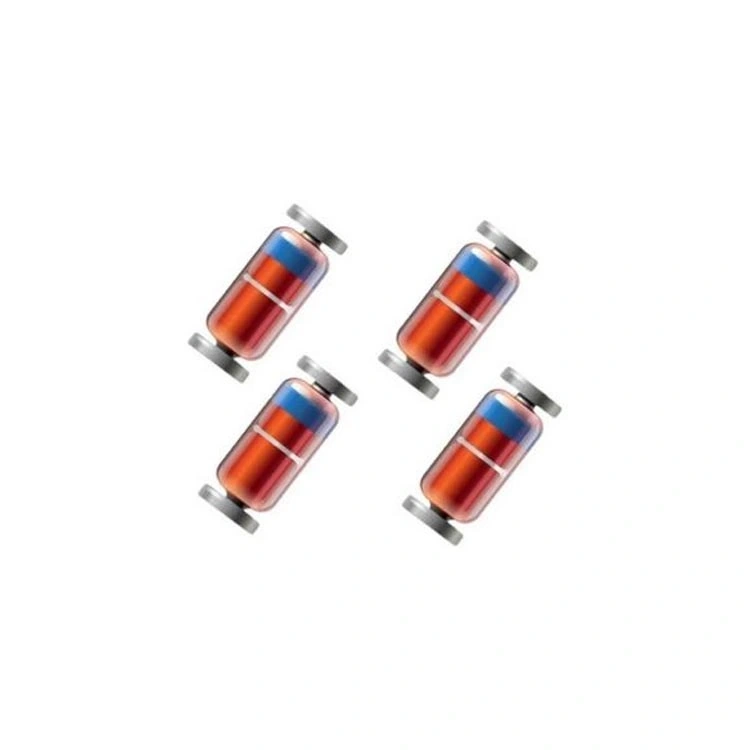

2.7V 500mW SMD MELF Zener Diyot BZV55C2V7
2.7V 500mW SMD MELF Zener Diyot BZV55C2V7, sabit gerilim referansı ve voltaj düzenleme sağlayan yüksek güç kapasiteli bir SMD zener diyottur. 2.7V kırılma voltajı ve 500mW güç kapasitesi ile düşük voltajlı sistemlerin korunması, lityum pil uygulamaları ve hassas referans devreleri için ideal olarak kullanılabilen silindirik MELF kılıfında bir diyottur.
MELF kılıfı ile yüksek güç yoğunluğu sağlayan bu SMD zener diyot, düşük tolerans ile voltaj regülasyonu, koruma ve referans uygulamalarında endüstri standardı olarak kabul edilen bir komponenttir.
2.7V zener değeri ile lityum pil devreleri ve düşük voltajlı sistemler için ideal olan bu diyot, diğer elektronik komponentler ile birlikte ultra düşük voltajlı uygulamalarda güvenilir bir çözüm sunmaktadır.
Teknik Özellikler
2.7V 500mW SMD MELF Zener Diyot BZV55C2V7'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Zener Voltajı (Vz): 2.7V ±5%
- Maksimum Güç Kaybı (Pd): 500mW
- Kılıf Tipi: MELF (Metal Electrode Leadless Face)
- Maksimum Zener Akımı (Iz): ~185mA
- Çalışma Sıcaklığı: -65°C ile +150°C arası
- Test Akımı (Izt): 5mA
- Maksimum Ters Akım (Ir): <1.0μA @ Vr=1V
- Dinamik Direnç (Zzt): <20 ohm
- Sıcaklık Katsayısı: -0.03%/°C
- Montaj Tipi: Yüzey Montaj
- Fiziksel Boyut: ~3.6mm x 1.8mm (uzunluk x çap)
- Model Serisi: BZV55-C serisi
- Voltaj Regülasyon Toleransı: ±5%
- Voltaj-Sıcaklık Katsayısı: ~0.8mV/°C
- Darbeli Güç Kapasitesi: 2.5W (8.3ms, tekrarsız)
- Kurulma Süresi: <1μs
- RoHS Uyumluluğu: Evet
- Paketleme: Rulo
- ESD Hassasiyeti: Class 2 (2kV-4kV HBM)
- Nem Hassasiyeti Seviyesi (MSL): MSL 1
Kullanım Alanları
2.7V 500mW SMD MELF Zener Diyot BZV55C2V7'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Lityum Pil Uygulamaları
- Lityum pil referans devreleri
- Pil şarj kontrol sistemleri
- Minimum voltaj izleme
- Pil koruma devreleri
- Düşük voltaj kesme uygulamaları
Düşük Voltajlı Sistemler
- 1.8V ve 2.5V lojik seviye koruması
- Düşük güçlü mikroişlemci devreleri
- Ultra düşük güç sensör devreleri
- CMOS devre koruması
- Düşük voltajlı analog devreler
Hassas Elektronik Uygulamalar
- Hassas referans voltaj kaynakları
- Bandgap referans devreleri
- Analog-dijital dönüştürücü referansları
- Taşınabilir elektronik
- IoT sensör devreleri
Avantajlar ve Özellikler
2.7V 500mW SMD MELF Zener Diyot BZV55C2V7'nin sağladığı avantajlar ve çözümler.
- Ultra Düşük Voltaj Değeri: 2.7V ile lityum pil uygulamaları için ideal
- Yüksek Güç Kapasitesi: 500mW ile güçlü koruma
- Silindirik MELF Kılıf: Üstün ısı dağılımı ve güvenilirlik
- Negatif Sıcaklık Katsayısı: -0.03%/°C ile kontrollü değişim
- Geniş Çalışma Sıcaklığı: -65°C ile +150°C arası dayanım
- Düşük Dinamik Direnç: <20 ohm ile kararlı çalışma
- Yüksek Akım Kapasitesi: 185mA'e kadar sürekli akım
- Yüksek Darbeli Dayanım: 2.5W anlık güç kapasitesi
- Hızlı Tepki Süresi: <1μs ile etkin koruma
- Endüstriyel Standart: BZV55-C serisi güvenilirliği
Montaj ve Kullanım
2.7V 500mW SMD MELF Zener Diyot BZV55C2V7'nin PCB montajı ve kullanımı hakkında bilgiler.
İpucu: Düşük voltajlı zener diyotlarda (2-3V aralığında) daha yüksek voltajlı zenerlerden farklı bir davranış görülür. 2.7V zener diyotlar daha az keskin "diz" bölgesine sahiptir ve ideal performans için genellikle daha yüksek akımla (5-10mA) çalıştırılmalıdır.
PCB Tasarımı ve Montaj İpuçları:
- PCB Footprint: DO-213AA (MELF) standart footprint kullanın
- Lehimleme: Reflow profili sıcaklık ve süre kontrolü önemlidir
- Isı Yönetimi: Güçlü bakır alanları ile ısı dağılımını optimize edin
- Yuvarlanma Önleme: Özel tasarlanmış padler kullanın
- Polarite: Katot tarafı renkli bant ile işaretlenmiştir
- Lehim Pastası: Eşit ve yeterli miktarda uygulayın
Devre Tasarım İpuçları:
- Seri Direnç Hesabı: R = (Vs-2.7V)/Iz formülü ile hesaplayın
- Minimum Akım: Kararlı voltaj referansı için en az 5-10mA önerilir
- Maksimum Akım: Pd=Vz*Iz formülüne göre 185mA'i aşmayın
- Lityum Pil Referansı: Minimum deşarj eşiği olarak kullanın
- Filtreleme: Temiz referans için paralel kapasitör ekleyin
Sorun Giderme ve İpuçları
2.7V 500mW SMD MELF Zener Diyot BZV55C2V7 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Kararsız Voltaj: Düşük akımda kararsızlık, daha yüksek çalışma akımı sağlayın
- Montaj Zorlukları: MELF kılıf için özel lehim profili ve footprint kullanın
- Yumuşak Diz Karakteristiği: 2.7V zenerler için akım limitini doğru ayarlayın
- Sıcaklık Etkisi: Negatif sıcaklık katsayısını hesaba katın
- Yetersiz Koruma: Lityum pil uygulamalarında ilave koruma ekleyin
Verimli Kullanım İpuçları
- Lityum pil uygulamalarında minimum 2.8-3.0V deşarj voltajı için referans olarak kullanın
- Düşük voltajlı zener diyotları için akım kaynağı ile çalıştırmayı değerlendirin
- Hassas referans uygulamalarında sıcaklık kompanzasyonu ekleyin
- Akım sınırlayıcı direnci hesaplarken çalışma sıcaklığını dikkate alın
- Çok düşük voltajlı sistemlerde lojik seviye dönüştürücüler ile birlikte kullanın
