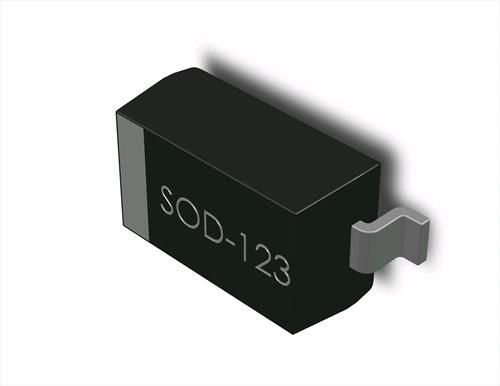

4.7V 500mW ±5% SOD123 Zener Diyot

4.7V 500mW 5% SOD123 Zener Diyot

4.7V 500mW 5% SOD123 Zener Diyot, kompakt boyutlu bir yüzey montaj voltaj regülatör komponentidir. 4.7V'luk keskin kırılma voltajı ile elektronik devrelerde hassas gerilim düzenleme, referans voltaj oluşturma ve aşırı gerilim koruması sağlar. %5 tolerans ile yüksek hassasiyette çalışır ve güvenilir performans sunar.

SOD123 paketinde sunulan bu diyot, kompakt boyutu sayesinde yüksek yoğunluklu PCB tasarımlarında, taşınabilir elektronik cihazlarda ve hassas ölçüm devrelerinde kullanım için idealdir. 500mW güç kapasitesi, genel koruma uygulamaları için yeterli esnekliği sağlar.

Voltaj düzenleme, koruma ve referans devrelerde yaygın olarak kullanılan genel amaçlı diyot, diğer elektronik komponentler ile birlikte, 3.3V ve 5V mikrodenetleyici sistemlerinde, mobil cihazlarda ve endüstriyel kontrol sistemlerinde sıklıkla tercih edilmektedir.

Teknik Özellikler

4.7V 500mW 5% SOD123 Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 4.7V (±5% tolerans)
• Maksimum Güç Dağılımı: 500mW
• Test Akımı (Izt): 5.0mA (tipik)
• Maksimum Ters Akım (Izk): 106mA
• Maksimum Ters Akım (Ir): <5µA @ 1.0V
• Dinamik Direnç (Zzt): 7Ω (tipik @ 5mA)
• Paket Tipi: SOD123 (SMD)
• Çalışma Sıcaklığı Aralığı: -65°C ile +150°C arası
• Depolama Sıcaklığı Aralığı: -65°C ile +150°C arası
• Maksimum Jonksiyon Sıcaklığı: 150°C
• Termal Direnç (Rth j-a): 350°C/W
• Termal Direnç (Rth j-l): 130°C/W
• Boyutlar: 3.68mm × 1.65mm × 1.60mm (yaklaşık)
• Montaj Tipi: SMD (Yüzey Montaj)
• Polarite İşareti: Katot ucu bant ile işaretli
• RoHS Uyumluluğu: Evet
• Halojensiz: Evet
• Malzeme: Silikon yarıiletken
• Sıcaklık Katsayısı: Yaklaşık ±4.7mV/°C
• Paket İçeriği: Tek diyot
• Üretici: Nexperia/NXP/ON Semiconductor
• Eşdeğer Modeller: BZX84C4V7, MMBZ5231B
• MSL (Nem Hassasiyet Seviyesi): 1
• Lehimleme Profili: 260°C (10s maks.)

Kullanım Alanları

4.7V 500mW 5% SOD123 Zener Diyot'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Voltaj Regülasyonu

• Düşük güçlü şönt regülatörler
• 3.3V sistemler için referans voltaj
• Analog devrelerde besleme düzenleme
• Op-amp besleme voltaj sabitleme
• Batarya şarj kontrol devreleri

Koruma Devreleri

• Mikrodenetleyici giriş koruması
• 3.3V mantık devreleri
• LED sürücü devreleri
• Veri hatları koruma
• Sinyal işleme devreleri

Mobil ve Taşınabilir Cihazlar

• Batarya ile çalışan sensör devreleri
• Giyilebilir elektronik cihazlar
• IoT sensör modülleri
• Taşınabilir test ekipmanları
• Düşük güçlü RF cihazları

Avantajlar ve Özellikler

4.7V 500mW 5% SOD123 Zener Diyot'un sağladığı avantajlar ve çözümler.

• Kompakt Boyut: SOD123 paketi ile minimum PCB alanı gereksinimi
• Yüksek Hassasiyet: %5 tolerans ile güvenilir voltaj referansı
• 3.3V/5V Uyumluluğu: 4.7V ile iki standart arasında ideal değer
• SMD Montaj: Otomatik pick-and-place montaj ile üretim kolaylığı
• Termal Kararlılık: Düşük sıcaklık katsayısı ile kararlı performans
• RoHS Uyumluluğu: Çevre dostu ve yönetmeliklere uygun yapı
• Yeterli Güç: 500mW kapasitesi ile çoğu düşük güç uygulaması için yeterli
• Geniş Çalışma Sıcaklığı: -65°C ile +150°C arası güvenilir çalışma
• Düşük Dinamik Direnç: 7Ω değeri ile mükemmel yük regülasyonu
• Uygun Maliyetli: Ekonomik fiyatla yüksek performans sunma

Montaj ve Kullanım

4.7V 500mW 5% SOD123 Zener Diyot'un montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Polarite Kontrolü: Katot tarafının doğru yönde monte edildiğinden emin olun
• Lehimleme Parametreleri: Reflow için 245-260°C, 10 saniyeden az
• PCB Yerleşimi: Isı üreten komponentlerden uzak konumlandırın
• ESD Koruması: Montaj sırasında ESD önlemleri alın
• Termal Tasarım: PCB üzerinde yeterli bakır alan bırakın

Temel kullanım devreleri:

• Şönt Regülatör: Seri direnç + zener yapısı ile basit voltaj regülasyonu
• Referans Kaynağı: Akım kaynağı ile beslenen hassas referans
• 3.3V Sistem Koruması: 3.3V hattına paralel bağlanan aşırı voltaj koruması
• LED Sürücü: Sabit voltaj LED çalışması için referans
• Seviye Kaydırıcı: Voltaj seviyelerini 4.7V'a sınırlama

Sorun Giderme ve İpuçları

4.7V 500mW 5% SOD123 Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Kararsızlığı: Daha yüksek çalışma akımı kullanın
• Aşırı Isınma: Seri direnç değerini artırın veya PCB soğutma alanını genişletin
• Yetersiz Koruma: Daha düşük değerli bir seri direnç deneyin
• Gürültülü Çıkış: Bypass kapasitörü ekleyin (0.1µF seramik)
• 3.3V Sistemlerde Voltaj Düşüklüğü: Daha düşük dinamik direnç için akımı artırın

Tasarım İpuçları

• 3.3V ile 5V arasında seviye dönüşümü için ideal değerdir
• Daha kararlı referans için akım kaynağı (LM334 gibi) ile besleyin
• Lityum pil şarj kontrolü için voltaj monitörü olarak kullanılabilir
• Birden fazla voltaj ihtiyacı için op-amp ile voltaj bölücü kombinasyonu deneyin
• Batarya uygulamalarında, minimum akım tüketimi için optimum çalışma akımını seçin
• Çok düşük akımda çalışacaksa (%5'ten daha hassas model seçin

Paket İçeriği

• 4.7V 500mW 5% SOD123 Zener Diyot
