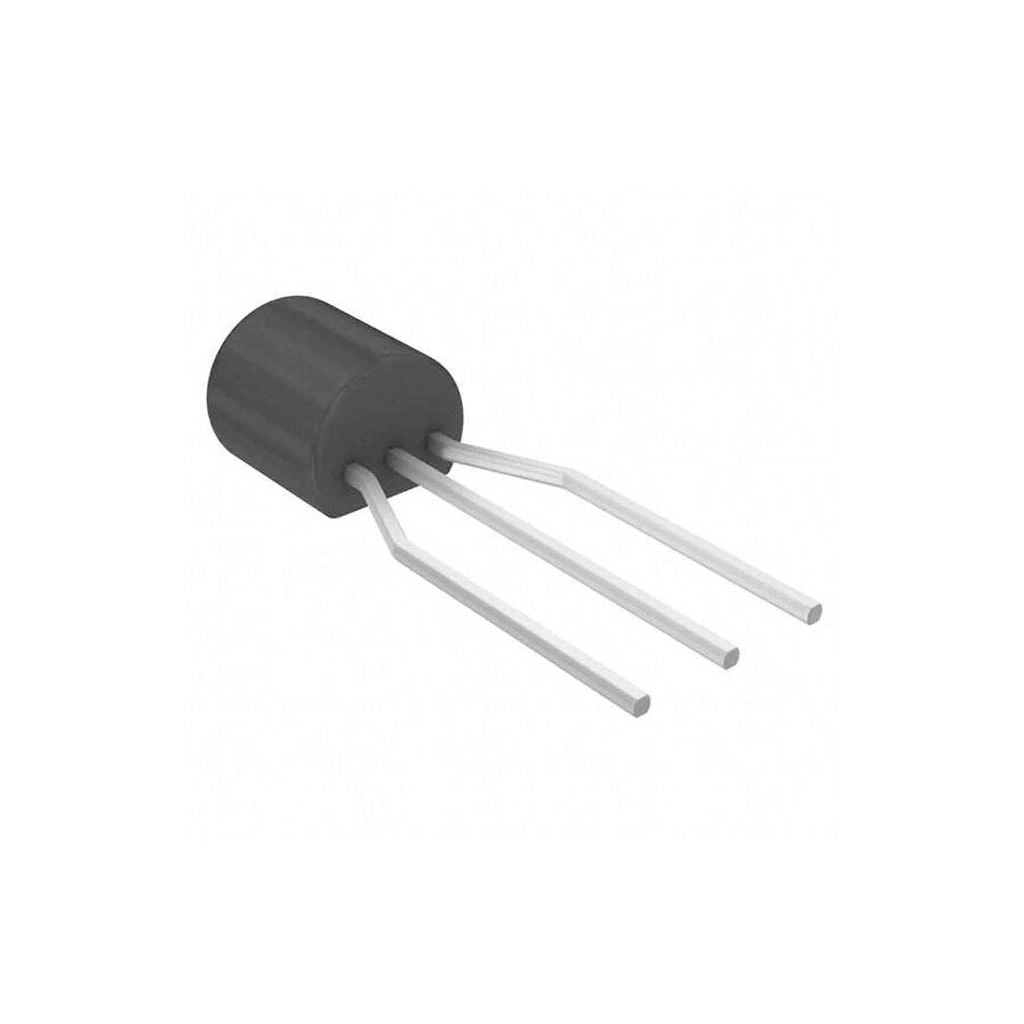

LM385Z 2.5V Düşük Gerilim Referans Diyotu To-92

LM385Z-2.5V Düşük Gerilim Referans Diyotu TO-92

LM385Z-2.5V Düşük Gerilim Referans Diyotu, hassas 2.5V referans voltajı sağlayan mikropower zener referans diyotudur. Düşük güç tüketimi, geniş çalışma akımı aralığı ve mükemmel sıcaklık kararlılığı ile hassas ölçüm, analog devreler ve sensör uygulamaları için ideal bir referans komponentidir.

TO-92 paketinde sunulan bu genel amaçlı diyot, 10μA gibi düşük akımlarda bile stabil çalışabilen, düşük dinamik empedans ve düşük gürültü karakteristikleri ile yüksek hassasiyetli referans gerektiren uygulamalarda mükemmel performans sağlar.

Operasyonel amplifikatörler, ADC/DAC referansları ve hassas voltaj ölçümleri için tasarlanmış bu diyot, diğer elektronik komponentler ile birlikte hassas analog devreler, enstrümantasyon ve sensör konumlandırma uygulamalarında güvenilir bir çözüm sunmaktadır.

Teknik Özellikler

LM385Z-2.5V Düşük Gerilim Referans Diyotu TO-92'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Referans Voltajı (Vref): 2.5V ±2%
• Çalışma Akımı Aralığı (Iz): 10μA ila 20mA
• Dinamik Empedans (Zz): <1.5Ω @ 100μA
• Sıcaklık Katsayısı: Tipik 20ppm/°C
• Gürültü: Tipik 20μV rms (10Hz - 10kHz)
• Uzun Dönem Kararlılık: 20ppm (1000 saat sonra)
• Kılıf Tipi: TO-92 (3 pin)
• Minimum Çalışma Voltajı: 2.8V
• Maksimum Çalışma Voltajı: 30V
• Montaj Tipi: Through-hole (delikli montaj)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Tipik Düşük Frekans Gürültü: 2μVpp (0.1Hz-10Hz)
• Tipik Reverse Breakdown Gerilimi (V(BR)): 2.5V

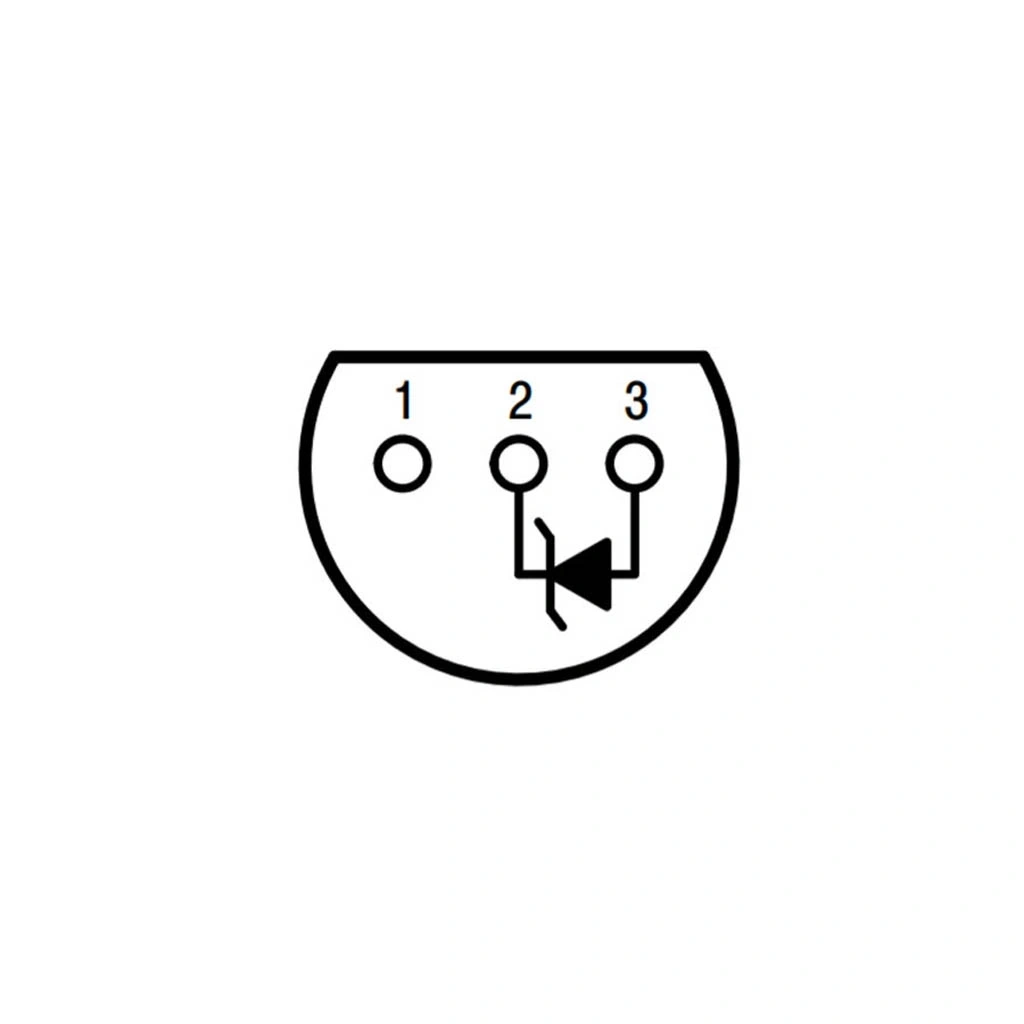

• Pin Konfigürasyonu: Anot (1), Katot (2), NC/Ayar (3)
• Maksimum Bağlantı Sıcaklığı: 260°C (10s için)
• Üretici: Texas Instruments / National Semiconductor
• Voltaj Toleransı: ±2% (A versiyonu)
• Programlanabilme: Harici direnç ile ayarlanabilir
• RoHS Uyumluluğu: Evet
• Paket Boyutları: Yaklaşık 4.5mm x 4.0mm x 3.8mm

Kullanım Alanları

LM385Z-2.5V Düşük Gerilim Referans Diyotu TO-92'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Hassas Ölçüm ve Enstrümantasyon

• Voltmetre referans devreleri
• ADC/DAC referans kaynakları
• Hassas sıcaklık ölçüm sistemleri
• Taşınabilir test cihazları
• Kalibrasyon ekipmanları

Analog Devreler

• Op-amp referans voltajları
• Fark yükselteçleri
• Hassas karşılaştırıcı devreleri
• Sensör sinyal koşullandırma
• Hassas akım kaynakları

Düşük Güç Uygulamaları

• Batarya ile çalışan ekipmanlar
• Mikroişlemci reset devreleri
• Taşınabilir medikal cihazlar
• IoT sensör düğümleri
• Düşük güçlü enstrümantasyon

Avantajlar ve Özellikler

LM385Z-2.5V Düşük Gerilim Referans Diyotu TO-92'nin sağladığı avantajlar ve çözümler.

• Mikropower Operasyon: 10μA gibi düşük akımlarda çalışma
• Hassas Referans: ±2% voltaj toleransı
• Düşük Sıcaklık Katsayısı: Tipik 20ppm/°C
• Düşük Gürültü: Hassas ölçümler için ideal
• Geniş Çalışma Akımı: 10μA - 20mA aralığı
• Düşük Dinamik Empedans: <1.5Ω @ 100μA
• Uzun Dönem Kararlılık: Yüksek güvenilirlik
• Programlanabilirlik: Harici direnç ile voltaj ayarı
• TO-92 Paketi: Kolay montaj ve prototipleme
• Geniş Çalışma Voltajı: 2.8V - 30V arası

Montaj ve Kullanım

LM385Z-2.5V Düşük Gerilim Referans Diyotu TO-92'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Düzeni: Anot (1), Katot (2), NC/Ayar (3)
• Temel Kullanım: Katot-anot arasına minimum 10μA akım sınırlayıcı direnç bağlayın
• Polarite: Düz taraf pın numaralarına göre dizilimlidir
• Lehimleme: Standart through-hole lehimleme teknikleri uygulanabilir
• Gürültü Azaltma: Yakın konumda bypass kapasitör kullanın
• Termal Yönetim: PCB'de termal izolasyon sağlayın

Devre Tasarım İpuçları:

• Akım Sınırlayıcı Direnç Hesabı: R = (Vs-2.5V)/I
• Minimum Akım: En az 10μA akım sağlayın
• Bypass Kapasitör: 0.1μF kapasitör ile gürültüyü azaltın
• Voltaj Programlama: R1 ve R2 dirençleri ile ayarlayın
• Sıcaklık Dengeleme: Kritik uygulamalarda termal kuplaj düşünün

Sorun Giderme ve İpuçları

LM385Z-2.5V Düşük Gerilim Referans Diyotu TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çıkış: Minimum 10μA akımı sağlayın
• Gürültülü Çıkış: Bypass kapasitör ekleyin
• Hatalı Referans Voltajı: Polariteyi ve seri direnci kontrol edin
• Sıcaklık Kaynaklı Sapma: Termal izolasyon iyileştirin
• Çıkış Yüklenmesi: Yüksek empedanslı tampon op-amp ekleyin

Verimli Kullanım İpuçları

• Düşük güçlü uygulamalarda akımı optimize edin
• Referans devresi çevresinde temiz toprak düzeni sağlayın
• Hassas uygulamalarda uzun süreli kararlılık için burn-in yapın
• Düşük gürültü için metal film dirençler kullanın
• ADC referansı olarak kullanırken çıkışa tampon ekleyin

Paket İçeriği

• LM385Z-2.5V Düşük Gerilim Referans Diyotu TO-92
