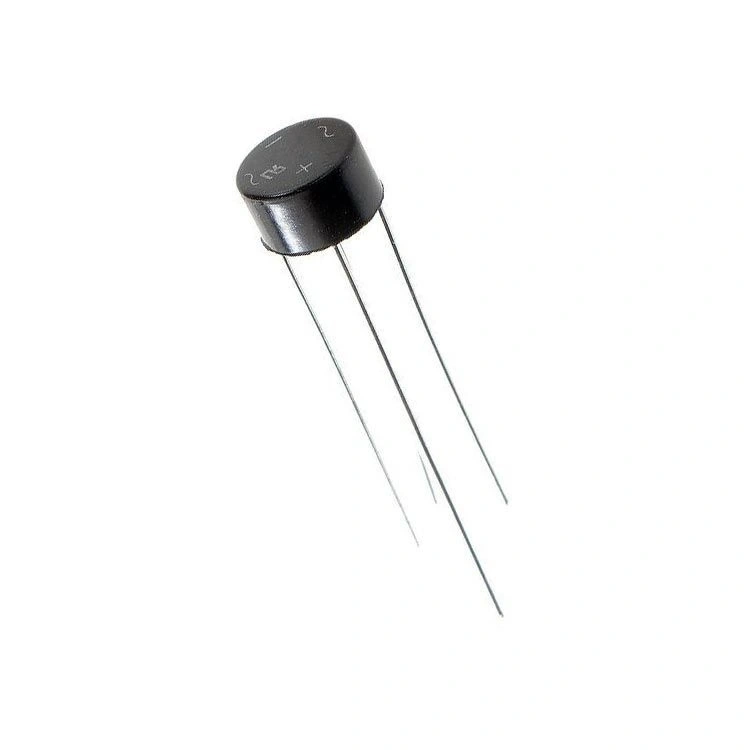

15A 400V Köprü Diyot

15A 400V Köprü Diyot, tek pakette tam köprü doğrultucu devresi sunan yüksek güçlü bir diyot modülüdür. 15A sürekli akım, 400V ters bloke voltajı ve dayanıklı paket yapısı ile güç kaynakları, motor sürücüler ve endüstriyel uygulamalar için ideal doğrultma çözümü sağlar.

Tek komponentte dört diyot içeren bu genel amaçlı diyot, yüksek akım taşıma kapasitesi, kompakt tasarım ve mükemmel termal özellikleri ile AC-DC dönüşümü ve yüksek güç uygulamalarında etkin performans sunar.

Transformatör çıkışları, yüksek güçlü güç kaynakları ve motor sürücü uygulamaları için geliştirilen bu diyot, diğer elektronik komponentler ile birlikte güç elektroniği, endüstriyel kontrol ve ağır hizmet uygulamalarında güvenilir bir çözüm sunmaktadır.

Teknik Özellikler

15A 400V Köprü Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Maksimum Sürekli İleri Akım (IF): 15.0A
• Maksimum Tekrarlı Ters Voltaj (VRRM): 400V
• Maksimum Tepe İleri Akım (IFSM): 400A (10ms, yarım dalga)
• İleri Voltaj Düşümü (VF): ~1.1V @ 15A
• Kılıf Tipi: Metal kasa veya kare izole paket
• Ters Akım (IR): <10μA @ 400V, 25°C
• Çalışma Sıcaklığı (Tj): -55°C ile +150°C arası
• Montaj Tipi: Through-hole (delikli montaj)
• Diyot Tipi: Tam Köprü Doğrultucu
• Pin Sayısı: 4 (AC giriş x2, DC çıkış +/-)
• Termal Direnç (Rth j-a): 10°C/W
• Termal Direnç (Rth j-c): 1.5°C/W
• Dielektrik Dayanım: 2500VAC
• Fiziksel Boyutlar: ~30mm x 30mm x 12mm (yaklaşık)
• Montaj Delik Çapı: 3.2mm
• Maksimum Bağlantı Sıcaklığı: 260°C (10s için)
• RoHS Uyumluluğu: Evet
• I²t Değeri: ~650A²s
• Soğutucu Montaj İmkanı: Var
• Ağırlık: Yaklaşık 30g

Kullanım Alanları

15A 400V Köprü Diyot'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Yüksek Güç Kaynağı Uygulamaları

• Endüstriyel güç kaynakları
• Yüksek akımlı AC-DC dönüştürücüler
• Trafo sekonder doğrultucuları
• Ağır hizmet adaptörleri
• UPS sistemleri

Motor ve Endüstriyel Kontrol

• DC motor sürücüleri
• Yüksek güçlü solenoid kontrol
• Endüstriyel otomasyon sistemleri
• CNC makinaları güç üniteleri
• Kaynak makineleri

Güç Elektroniği Uygulamaları

• Battery şarj sistemleri
• Ağır hizmet rektifikatörleri
• Solar invertör doğrultma devreleri
• Elektromanyetik ekipman güç üniteleri
• Endüstriyel ısıtıcı kontrol devreleri

Avantajlar ve Özellikler

15A 400V Köprü Diyot'un sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 15A sürekli akım taşıma
• Endüstriyel Voltaj Değeri: 400V ile güvenli çalışma
• Entegre Köprü Yapısı: Tek pakette 4 diyot
• Kompakt Tasarım: PCB alanından tasarruf
• Mükemmel Termal Yönetim: Düşük termal direnç
• Kolay Montaj: Doğru pozisyonda montaj kolaylığı
• Soğutucu Bağlantısı: Metal paket ile ısı transferi
• Güçlü Darbe Dayanımı: 400A tepe akım dayanımı
• Geniş Sıcaklık Aralığı: -55°C ile +150°C arası çalışma
• Düşük İleri Voltaj Düşümü: Verimli enerji kullanımı

Montaj ve Kullanım

15A 400V Köprü Diyot'un PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Düzeni: AC ve DC pinlerinin doğru tanımlanmasını sağlayın
• PCB İz Genişliği: 15A için en az 3-4mm bakır genişliği önerilir
• Termal Yönetim: Mutlaka uygun soğutucu kullanın
• Montaj Torku: 1.2-1.5Nm arası sıkma torku önerilir
• Yalıtım: Gerektiğinde soğutucu ile diyot arası yalıtım pedi kullanın
• Termal Macun: Isı transferini iyileştirmek için kullanın

Devre Tasarım İpuçları:

• Giriş Filtresi: EMI azaltmak için AC girişlere LC filtre ekleyin
• Çıkış Filtresi: 15A için en az 10,000μF kapasitör ile çıkışı düzleyin
• Akım Sınırlama: Ani akım için NTC veya yumuşak başlatma devresi kullanın
• Gerilim Koruması: Aşırı gerilim için MOV veya TVS ekleyin
• Sigortalar: Ana giriş ve çıkış hatlarını sigorta ile koruyun

Sorun Giderme ve İpuçları

15A 400V Köprü Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucuyu büyütün, havalandırma sağlayın
• Giriş Sigortası Atması: Yumuşak başlatma devresi ekleyin
• Diyot Arızası: Gerilim darbeleri için koruma ekleyin
• Çıkış Dalgalanması: Filtre kapasitörlerini artırın
• Gürültü Sorunları: EMI filtreleme iyileştirin

Verimli Kullanım İpuçları

• 15A nominal değerinin %70-80'i ile kullanım güvenilirliği artırır
• Soğutucuyu dikey konumda monte ederek doğal hava akışını iyileştirin
• Yüksek akımlı uygulamalarda kablo ve terminal boyutlarını uygun seçin
• Önemli uygulamalarda akım ve sıcaklık izleme ekleyin
• Çok zorlu ortamlarda fazlalıklı tasarım (redundancy) düşünün

Paket İçeriği

• 15A 400V Köprü Diyot
