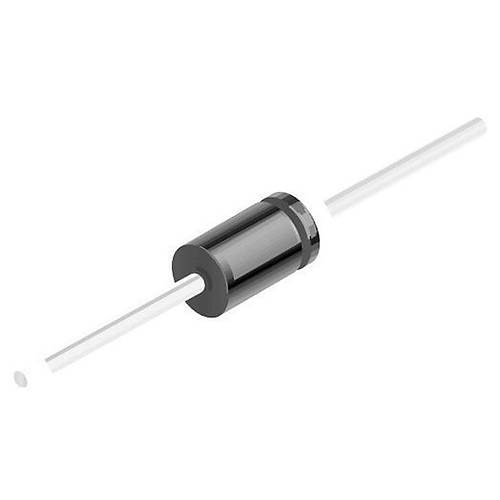

1N4001-HT 1A 50V THT Diyot DO-41
1N4001-HT, 1A akım kapasitesi ve 50V ters gerilim dayanımına sahip genel amaçlı bir doğrultucu diyottur. DO-41 aksiyal paketinde sunulan bu yarı iletken, HT (yüksek sıcaklık) serisi ile standart versiyonlara göre daha geniş çalışma sıcaklığı aralığı sunar. Düşük voltajlı doğrultma ve anahtarlama uygulamaları için ideal olan bu komponent, elektronik projelerin temel yapı taşlarından biridir.
1N400X serisinin ilk üyesi olan bu genel amaçlı diyot, 50V ters gerilim dayanımı ile güvenilir koruma ve doğrultma işlevleri sağlar. DC güç kaynakları, ters polarite koruması ve doğrultma devreleri için ekonomik ve güvenilir bir çözüm sunar.
Güç kaynakları, koruma devreleri ve sinyal işleme uygulamalarında yaygın olarak kullanılan diyot, diğer elektronik komponentler ile birlikte, basit elektronik projelerden endüstriyel kontrol sistemlerine kadar çok çeşitli alanlarda kullanım imkanı sağlamaktadır.
Teknik Özellikler
1N4001-HT 1A 50V THT Diyot DO-41'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Maksimum Sürekli İleri Akım (IF): 1.0A
- Maksimum Ters Gerilim (VRRM): 50V
- Maksimum İleri Gerilim Düşümü (VF): 1.1V @ 1A
- Maksimum Ters Akım (IR): 5.0µA @ 50V (25°C)
- Maksimum Ani İleri Akım (IFSM): 30A (8.3ms)
- Paket Tipi: DO-41 (Aksiyal)
- Versiyon: HT (Yüksek Sıcaklık)
- Ters Toparlanma Zamanı (trr): 3.0µs (tipik)
- Çalışma Sıcaklığı Aralığı (Tj): -65°C ile +200°C arası
- Depolama Sıcaklığı Aralığı (Tstg): -65°C ile +200°C arası
- Termal Direnç (Junction to Ambient): 50°C/W
- Termal Direnç (Junction to Lead): 20°C/W
- Montaj Tipi: THT (Through-Hole Technology)
- Boyutlar (yaklaşık): 5.2mm × 2.7mm (gövde)
- Bacak Uzunluğu: 28.5mm (tipik)
- Bacak Çapı: 0.8mm (tipik)
- Polarite İşareti: Katot bandı ile işaretli
- RoHS Uyumluluğu: Evet
- Halojensiz: Evet
- Maksimum Güç Dağılımı: 3.0W
- Tipik Kapasitans: 15pF
- Darbe Dayanımı: 30A (8.3ms)
- Seri Eşdeğerler: 1N4001, 1N4001G
- Diyot Tipi: Doğrultucu (Rectifier)
Kullanım Alanları
1N4001-HT 1A 50V THT Diyot DO-41'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Düşük Voltaj Güç Devreleri
- Küçük DC güç kaynakları
- Yarım ve tam dalga doğrultucular
- Batarya şarj devreleri
- Transformatörlü düşük güç adaptörleri
- DC-DC dönüştürücüler
Koruma Devreleri
- Ters polarite koruması
- İndüktif yük koruma devreleri
- Röle ve solenoid koruması
- Düşük voltaj arayüz koruması
- Basit ESD koruması
Yüksek Sıcaklık Uygulamaları
- Otomotiv kontrol sistemleri
- Motor sürücü devreleri
- Endüstriyel otomasyon ekipmanları
- Yüksek ısı ortamındaki sinyal işleme
- Fırın ve ısıtma kontrolörleri
Avantajlar ve Özellikler
1N4001-HT 1A 50V THT Diyot DO-41'in sağladığı avantajlar ve çözümler.
- Yüksek Sıcaklık Dayanımı: 200°C'ye kadar çalışabilme özelliği
- Standart DO-41 Paketi: Kolay montaj ve erişilebilirlik
- Güvenilir Performans: Zorlu koşullarda uzun ömürlü çalışma
- Ekonomik Çözüm: Uygun fiyat/performans oranı
- Yaygın Kullanım: Geniş yelpazede elektronik uygulamalar için uygunluk
- Dayanıklılık: Yüksek ısıl dirençle zorlu ortamlarda kullanılabilirlik
- Yüksek Darbe Dayanımı: 30A darbe akımı ile güçlü performans
- Düşük Kaçak Akım: 5µA ile minimum güç kaybı
- RoHS Uyumluluğu: Çevre dostu üretim
- Basit Entegrasyon: Standart THT montaj uyumluluğu
Montaj ve Kullanım
1N4001-HT 1A 50V THT Diyot DO-41'in montaj ve kullanım detayları hakkında bilgiler.
İpucu: 1N4001-HT diyot, yüksek sıcaklık uygulamaları (200°C'ye kadar) için ideal bir seçimdir. Montaj yaparken polariteye dikkat edin; katot ucu genellikle diyot gövdesindeki gümüş/beyaz bant ile işaretlenir. Tam dalga köprü doğrultucu oluşturmak için dört adet 1N4001-HT diyot kullanabilirsiniz. Düşük voltajlı uygulamalarda kullanın; 50V değeri 28-30V AC (40-45V tepe) için yeterlidir, daha yüksek voltajlar için 1N4002-HT veya üstü düşünülmelidir. Ters polarite koruması için diyotu güç girişine seri bağlayın, katot pozitif besleme yönünde olacak şekilde yerleştirin. İndüktif yükler (röle, solenoid, motor) için koruma diyotu olarak kullanırken, diyotu indüktif cihaza paralel bağlayın, katot pozitif besleme yönüne bakmalıdır. 3µs ters toparlanma zamanı, düşük frekanslı uygulamalara (50-60Hz) uygundur, yüksek frekans uygulamaları için fast veya ultra-fast recovery diyotlar önerilir. HT özelliği sayesinde, sıcak bileşenlere yakın montaj yapılabilir. Motor kontrol devrelerinde; sıcaklık artışı, titreşim ve darbelere karşı dayanıklılığı önemli avantaj sağlar. 50V ters gerilim derecesi için en az %20 güvenlik marjı bırakın, beklenmeyen voltaj sıçramaları olabilir. Doğrultma devrelerinde çıkış filtreleme için 1000µF/25V elektrolitik kapasitör ile kombinasyon halinde kullanılabilir.
Montaj tavsiyeleri:
- Polarite Kontrolü: Katot bandının doğru yönde olduğundan emin olun
- Lehimleme Parametreleri: 260°C maksimum, 5 saniyeden az
- Bacak Uzunluğu: PCB kalınlığına göre fazla uzunluğu kesin
- Isı Dağıtımı: 0.5A üzerinde kullanırken PCB üzerinde yeterli bakır alan bırakın
- Yüksek Sıcaklık Montajı: Yüksek sıcaklık lehim kullanın (gerekiyorsa)
Temel kullanım devreleri:
- Yarım Dalga Doğrultucu: AC girişe seri bağlantı ile basit doğrultma
- Tam Dalga Köprü: Dört diyot ile klasik köprü düzeneği
- Ters Polarite Koruması: Güç girişine seri bağlantı
- Serbest Dönüş Diyotu: İndüktif yüklere paralel bağlantı
- Lojik Seviye Kırpma: Sinyal hattı üzerinde voltaj sınırlama
Sorun Giderme ve İpuçları
1N4001-HT 1A 50V THT Diyot DO-41 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Akım değerini düşürün veya soğutma alanını artırın
- Ters Bağlantı: Polarite işaretini kontrol edin ve doğru yönde monte edin
- Voltaj Sınırı Aşımı: 50V'dan yüksek uygulamalar için 1N4002 veya üstü kullanın
- Yetersiz Filtre: Doğrultma sonrası yeterli filtre kapasitörü ekleyin
- Yüksek Frekansta Verim Düşüklüğü: Schottky veya fast recovery diyot kullanın
Tasarım İpuçları
- Yüksek sıcaklık ortamları için standart diyotlara göre daha güvenilirdir
- Otomotiv uygulamalarında motor yakını montaj için idealdir
- 50V değerinin en az %20 altında çalışacak uygulamalarda kullanın
- Güç kaynağı çıkışında yeterli filtreleme için en az 1000µF/V kapasitör ekleyin
- Birden fazla diyot paralel bağlandığında, akım paylaşımı için küçük seri dirençler ekleyin
- 50-60Hz AC'den doğrultma için idealdir, yüksek frekans uygulamaları için uygun değildir
