1N60 - Germanyum Diyot

1N60 Germanyum Diyot

1N60 Germanyum Diyot, düşük ileri voltaj düşümü özelliğine sahip klasik bir germanyum yarıiletken diyottur. Silikon diyotlara göre çok daha düşük eşik voltajı (0.2-0.3V) ile RF dedektör, sinyal demodülatör ve küçük sinyal uygulamaları için ideal olan hassas bir komponenttir.

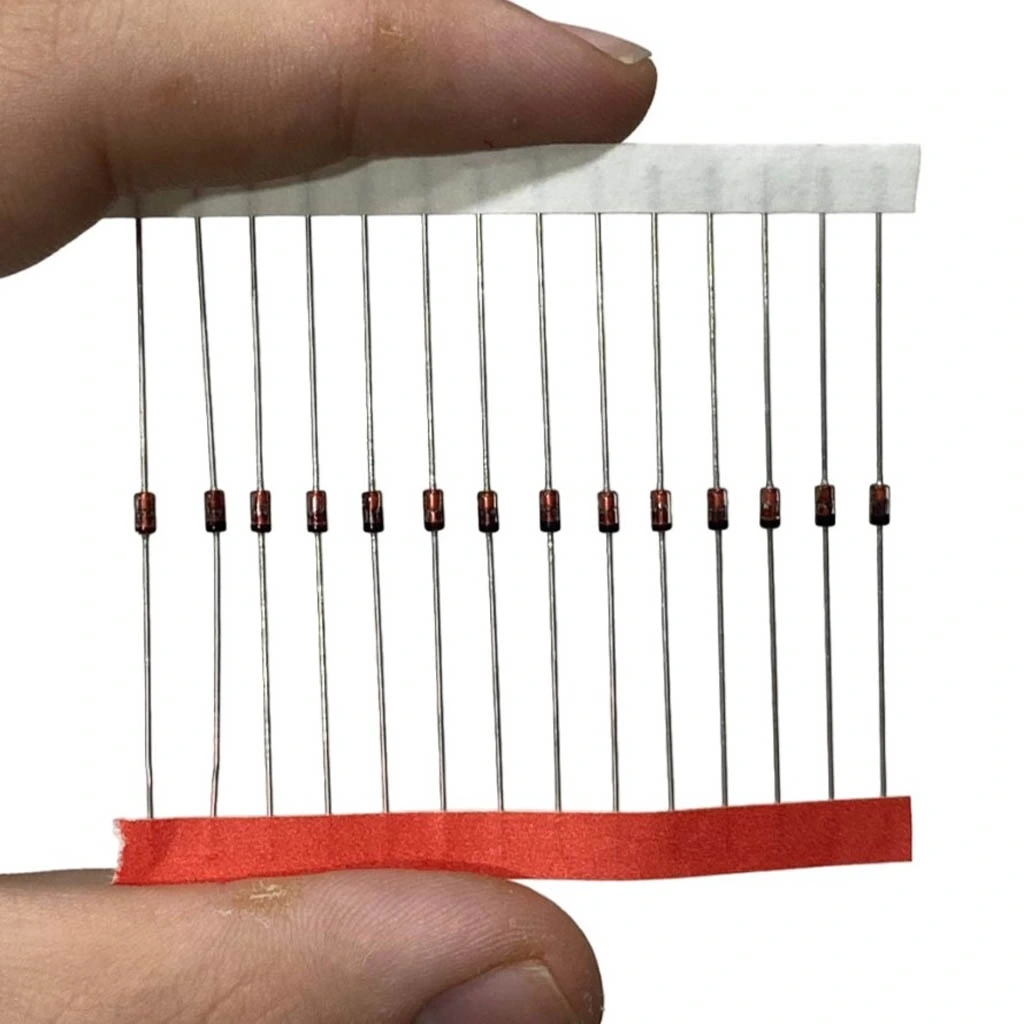

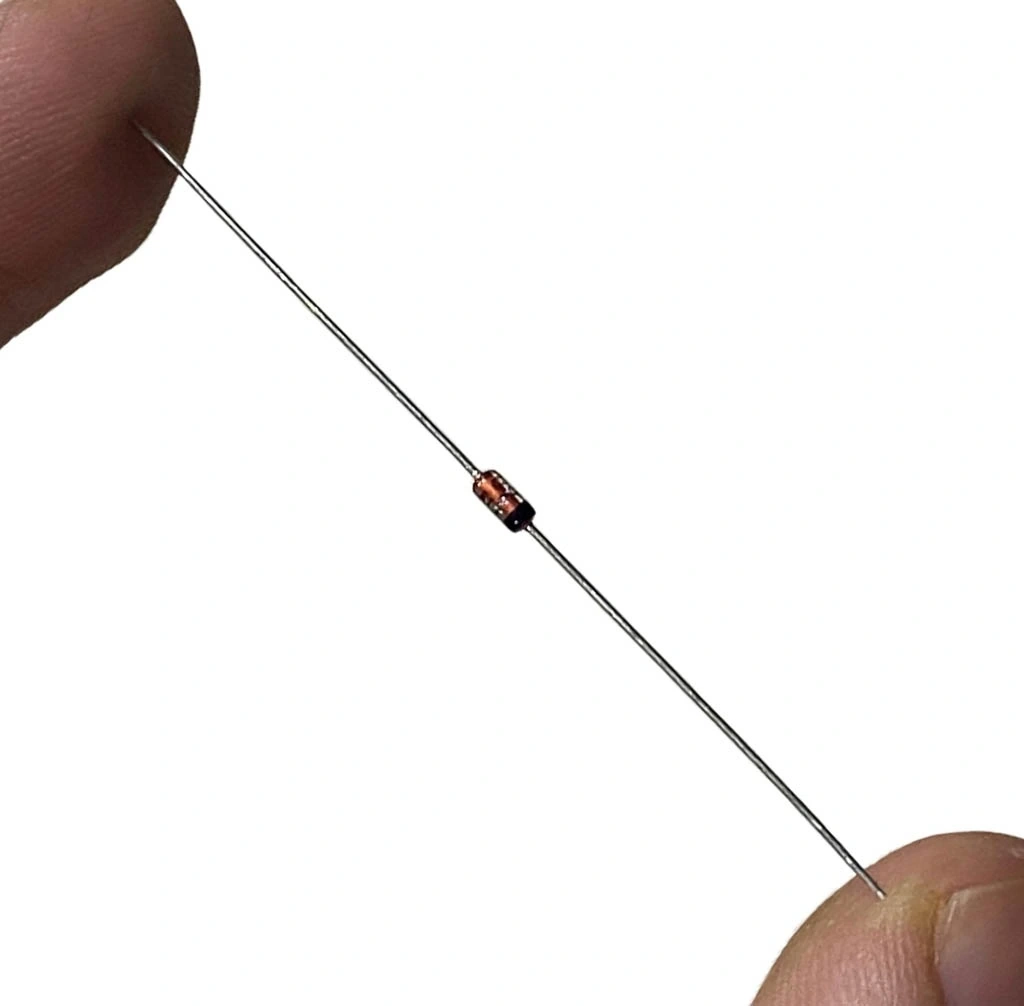

Klasik DO-7 (DO-204AA) cam paketinde sunulan bu genel amaçlı diyot, düşük güç sinyaller için üstün doğrultma performansı sağlayan ve zayıf sinyallerin tespitinde silikon diyotlara göre daha iyi çalışan özel bir elemandır.

AM radyo dedektörleri, kristal (crystal) radyolar ve küçük sinyal demodülasyonu için geliştirilen bu diyot, diğer elektronik komponentler ile birlikte analog devreler, RF uygulamaları ve eski tarz elektronik projelerde hala önemli bir çözüm sunmaktadır.

Teknik Özellikler

1N60 Germanyum Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Diyot Tipi: Germanyum
• Maksimum Sürekli İleri Akım (IF): 50.0mA
• Maksimum Tekrarlı Ters Voltaj (VRRM): 60V
• İleri Voltaj Düşümü (VF): ~0.3V @ 10mA
• Ters Akım (IR): <0.5μA @ 10V, 25°C
• Maksimum Tepe İleri Akım (IFSM): 150mA (1s)
• Kılıf Tipi: DO-7 (DO-204AA) cam paket
• Çalışma Sıcaklığı (Tj): -55°C ile +75°C arası
• Montaj Tipi: Through-hole (delikli montaj)
• Kapasite: ~3pF @ 0V, 1MHz
• Terslenme (Recovery) Zamanı: Belirtilmemiş (yavaş)
• Güç Dağıtımı: 75mW
• Fiziksel Boyutlar: ~3.8mm (uzunluk) x 1.9mm (çap)
• RF Dedeksiyon Hassasiyeti: Yüksek
• Dinamik Direnç: ~300 ohm
• Eşdeğer Modeller: OA91, 1N34A, AA119
• Lead Uzunluğu: ~28mm
• RoHS Durumu: Genellikle uyumlu değil (Kurşun içerir)
• Alternatif Tipleri: 1N60P, 1N60TR
• Üretim: Sınırlı sayıda üretici tarafından

Kullanım Alanları

1N60 Germanyum Diyot'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

RF ve Radyo Uygulamaları

• AM radyo dedektörleri
• Kristal (Crystal) radyolar
• RF sinyal dedektörleri
• Basit RF güç ölçerleri
• Zayıf sinyal demodülasyonu

Analog Devre Uygulamaları

• Küçük sinyal doğrultucuları
• Zayıf sinyal kırpıcıları
• Ses sınırlayıcı devreler
• Anahtarlama uygulamaları
• Vintage efekt pedalları

Ölçüm ve Enstrümantasyon

• RF alan şiddet ölçerler
• Sinyal seviye dedektörleri
• Termokupllar için soğuk bağlantı kompanzasyonu
• Analog sıcaklık sensörleri
• Temel RF test ekipmanları

Avantajlar ve Özellikler

1N60 Germanyum Diyot'un sağladığı avantajlar ve çözümler.

• Düşük İleri Voltaj Düşümü: 0.2-0.3V ile silikon diyotlardan (0.7V) daha düşük
• Yüksek RF Hassasiyeti: Zayıf sinyaller için ideal
• Düşük Açılma Eşiği: Silikon diyotlara göre daha hassas
• Klasik Cam Paket: Kolay tanınabilir ve montaj yapılabilir
• Küçük Boyut: Kompakt boyut ve hafif ağırlık
• Retro Uygulamalar: Vintage devreler için otantik komponent
• Güvenilir RF Performansı: Yıllardır kanıtlanmış RF dedeksiyon kabiliyeti
• Düşük Kapasitans: RF uygulamaları için uygun
• Geriye Dönük Uyumluluk: Eski tasarımlar için birebir yedek
• Çok Yönlü Kullanım: Çeşitli analog devre uygulamaları

Montaj ve Kullanım

1N60 Germanyum Diyot'un PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Polarite: Katot tarafı, diyot üzerindeki renk bandı ile işaretlenmiştir
• Lehimleme: Düşük sıcaklık (<=300°C) ve hızlı lehimleme yapın
• Isı Koruması: Lehim sırasında pense ile ısı sönümleme sağlayın
• PCB Yerleşimi: Isı kaynaklarından uzak tutun
• Pin Dizilimi: Standart aksiyel dizilim, delik arası 0.3-0.4 inç
• ESD Koruması: Germanyum diyotlar ESD'ye karşı hassastır

Devre Tasarım İpuçları:

• RF Dedektör: Seri kapasitör ve yüksek değerli yük direnci kullanın
• Ters Akım: Silikon diyotlardan daha yüksek ters akımı hesaba katın
• Sıcaklık Duyarlılığı: Geniş sıcaklık aralığında çalışacak devrelerde kullanmayın
• Paralel Kullanım: Daha yüksek akım kapasitesi için paralel bağlamayın
• Voltaj Sınırlaması: 60V ters voltaj limitini aşmayın

Sorun Giderme ve İpuçları

1N60 Germanyum Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Düşük Dedeksiyon: Yük direncini artırın, diyotu kontrol edin
• Isı Hasarı: Lehimleme ısısını azaltın, soğutma pensesi kullanın
• Yüksek Ters Akım: Normal bir durumdur, devre tasarımını uygun yapın
• Artan Gürültü: Ekranlama ekleyin, bağlantıları kısaltın
• Kararsız Çalışma: Sıcaklık değişimlerini minimize edin

Verimli Kullanım İpuçları

• RF dedektörlerde optimum performans için empedans eşleştirmesi yapın
• Yüksek frekans uygulamalarında kısa bağlantılar kullanın
• Kristal radyo uygulamalarında topraklama kalitesine dikkat edin
• Vintage devrelerde orijinal spesifikasyonlara sadık kalın
• Düşük sinyal uygulamalarında gürültüyü minimize etmek için RF ekranlama kullanın

Paket İçeriği

• 1N60 Germanyum Diyot
