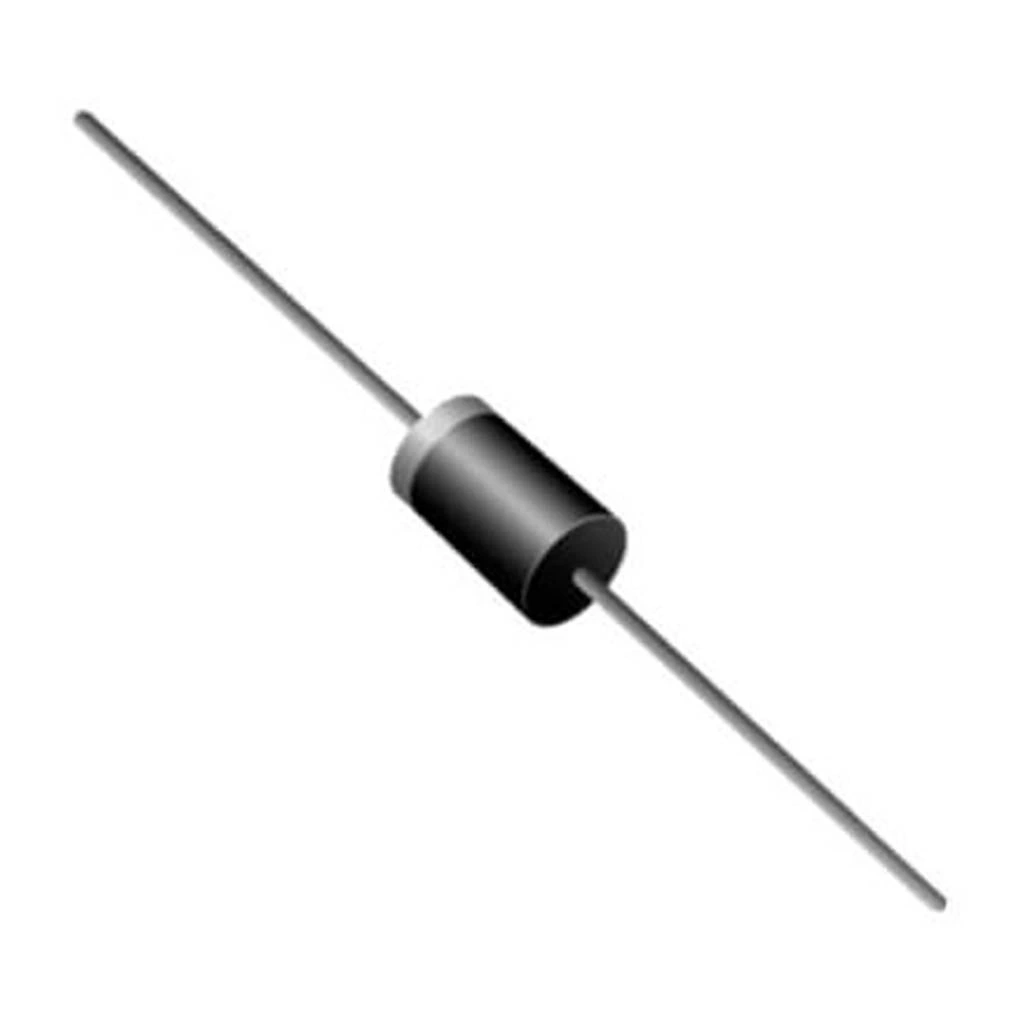

1N5819, düşük ileri voltaj düşümü ve yüksek anahtarlama hızına sahip bir Schottky bariyer diyottur. 1A sürekli akım kapasitesi ve 40V ters gerilim dayanımı ile, standart silikon diyotlara göre üstün verim ve performans sunar. DO-41 paketinde sunulan bu komponent, hızlı anahtarlama gerektiren güç dönüştürücü uygulamalar için idealdir.

0.45V tipik ileri gerilim düşümü ile genel amaçlı diyotlara kıyasla çok daha az güç kaybı sağlar. Anahtarlamalı güç kaynakları, DC-DC dönüştürücüler ve yüksek frekanslı doğrultma uygulamalarında verimli çalışma için tasarlanmıştır.

Güç kayıplarını minimize etmesi ve hızlı anahtarlama özellikleri ile öne çıkan diyot, diğer elektronik komponentler ile birlikte, düşük güçlü anahtarlamalı güç kaynakları, solar şarj kontrol devreleri ve batarya yönetim sistemlerinde yaygın olarak kullanılmaktadır.

Teknik Özellikler

1N5819 1A 40V Schottky Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Maksimum Sürekli İleri Akım (IF): 1.0A
• Maksimum Ters Gerilim (VRRM): 40V
• Maksimum İleri Gerilim Düşümü (VF): 0.45V @ 1A (tipik)
• Maksimum Ani İleri Akım (IFSM): 30A (8.3ms, yarım sinüs)
• Maksimum Ters Akım (IR): 0.5mA @ 40V, 25°C
• Tipik Kapasitans: 160pF @ 0V, 1MHz
• Ters Toparlanma Zamanı (trr): <10ns
• Paket Tipi: DO-41 (Aksiyal cam paket)
• Çalışma Sıcaklığı Aralığı (Tj): -65°C ile +125°C arası
• Depolama Sıcaklığı Aralığı (Tstg): -65°C ile +150°C arası
• Termal Direnç (Junction to Ambient): 55°C/W
• Termal Direnç (Junction to Lead): 25°C/W
• Maksimum Güç Dağılımı: 1.5W
• Montaj Tipi: THT (Through-Hole Technology)
• Boyutlar (yaklaşık): 5.2mm x 2.7mm
• RoHS Uyumluluğu: Evet
• Diyot Tipi: Schottky Bariyer
• Polarite İşareti: Katot ucu bant ile işaretli
• Halojensiz: Evet
• Dielektrik Dayanımı: 500V
• Eşdeğer Modeller: SS14, SB140
• Darbe Akım Sınıfı (IZSM): 30A (8.3ms)
• Çalışma Frekansı: >300MHz

Kullanım Alanları

1N5819 1A 40V Schottky Diyot'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Kaynakları

• Düşük güçlü SMPS (Anahtarlamalı Güç Kaynakları)
• DC-DC dönüştürücüler
• Yüksek frekanslı doğrultucu devreleri
• Clamping ve serbest dönüş diyotları
• Flyback dönüştürücüler

Batarya ve Şarj Devreleri

• Solar şarj kontrolörleri
• Batarya koruma devreleri
• Ters polarite koruması
• Düşük voltaj doğrultma
• Verimli şarj devreleri

Sinyal İşleme ve Koruma

• RF dedektörler
• Darbe kırpma devreleri
• Lojik seviye tutucular
• Bootstrap devreleri
• Giriş koruma devreleri

Avantajlar ve Özellikler

1N5819 1A 40V Schottky Diyot'un sağladığı avantajlar ve çözümler.

• Düşük İleri Voltaj Düşümü: 0.45V ile silikon diyotlara göre %60 daha az güç kaybı
• Ultra Hızlı Anahtarlama: <10ns ters toparlanma ile yüksek frekanslı uygulamalar için ideal
• Geniş Çalışma Sıcaklığı: -65°C ile +125°C arası güvenilir çalışma
• Yüksek Verimlilik: Düşük ileri düşüm ile batarya uygulamalarında enerji tasarrufu
• Kompakt DO-41 Paketi: PCB alanından tasarruf ve kolay montaj
• Yüksek Frekanslı Çalışma: 300MHz üzeri frekanslar için uygunluk
• Düşük Ters Toparlanma Akımı: EMI ve anahtarlama kayıplarını minimize etme
• Yeterli Gerilim Dayanımı: 40V ile çoğu düşük voltaj uygulaması için yeterli
• Uygun Maliyetli: Yüksek performansı ekonomik fiyatla sunma
• Yaygın Kullanım: Kolay bulunabilirlik ve eşdeğer ürünlerle değiştirilebilme

Montaj ve Kullanım

1N5819 1A 40V Schottky Diyot'un montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Polarite Kontrolü: Katot bandının doğru yönde olduğundan emin olun
• Lehimleme Parametreleri: 260°C maksimum, 5 saniyeden az
• PCB Yerleşimi: Isı üreten komponentlerden uzak konumlandırın
• Bacak Uzunluğu: PCB üzerinde minimum bacak uzunluğu bırakın
• Termal Tasarım: 1A'e yakın akımlarda termal yönetim düşünün

Temel kullanım devreleri:

• Tam Dalga Doğrultma: Köprü doğrultucu düzeninde dört adet kullanım
• DC-DC Dönüştürücüler: Buck, boost ve flyback topolojilerinde
• Ters Polarite Koruması: Güç girişine seri bağlantı
• OR-ing Devreleri: Çoklu güç kaynağı seçim uygulamaları
• Solar Paneller: Panel ile batarya arasında ters akım engelleyici

Sorun Giderme ve İpuçları

1N5819 1A 40V Schottky Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Akım değerini düşürün veya soğutma alanını artırın
• Yüksek Ters Akım: Normal bir özellik, hassas uygulamalarda alternatif model seçin
• Gerilim Sıçramaları: Ters gerilim sınırını aşan yerlerde snubber devresi ekleyin
• Yetersiz Voltaj Düşümü: Paralel bağlantı ile akım kapasitesini artırın
• RF Girişim: Kısa PCB yolları ve kapasitör dekuplaj kullanın

Tasarım İpuçları

• DC-DC dönüştürücülerde serbest dönüş diyotu olarak ideal seçimdir
• Çalışma frekansı arttıkça ısınma artabilir, uygun soğutma sağlayın
• Ters polarite korumasında ileri voltaj düşümünü hesaba katın
• Yüksek frekanslı devrelerde mümkün olduğunca kısa PCB yolları kullanın
• Batarya uygulamalarında voltaj düşümünün etkisini minimize etmek için MOSFET'li koruma düşünün
• 1A üzerinde yükler için paralel bağlantı veya daha yüksek akım kapasiteli model seçin
