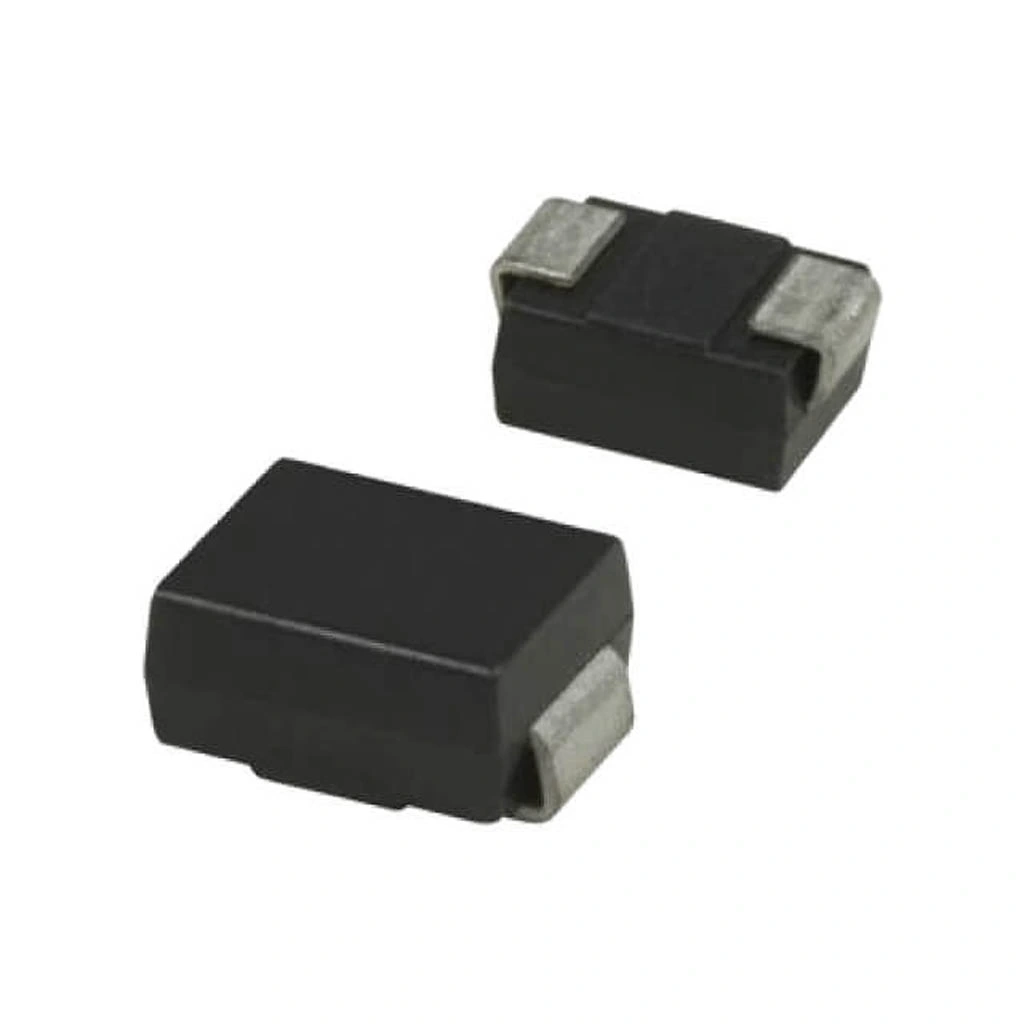

SMAJ180CA TVS 400W 180V Diyot
SMAJ180CA, yüksek performanslı bir Geçici Voltaj Bastırıcı (TVS) diyottur. 400W tepe güç dağıtımı ve 180V kırılma voltajı ile elektronik devreleri geçici aşırı gerilim darbelerine karşı korumak için tasarlanmıştır. Bu bidirectional (çift yönlü) diyot, her iki polaritede de koruma sağlayarak hassas bileşenlerin güvenliğini maksimize eder.
SMA (DO-214AC) SMD paketinde sunulan bu genel amaçlı diyot, kompakt boyutu, yüksek güç kapasitesi ve hızlı tepki süresi ile öne çıkar. Özellikle statik elektrik boşalmaları (ESD), elektriksel hızlı geçişler (EFT) ve anahtarlama geçişleri gibi geçici olaylara karşı koruma sağlar.
Endüstriyel ekipmanlar, güç kaynakları ve haberleşme sistemlerinde yaygın olarak kullanılan diyot, diğer elektronik komponentler ile birlikte, hassas elektrik ve elektronik devrelerin güvenilir bir şekilde çalışmasını sağlamak için koruma hattının önemli bir parçasıdır.
Teknik Özellikler
SMAJ180CA TVS 400W 180V Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.
- Diyot Tipi: TVS (Transient Voltage Suppressor)
- Yapı: Bidirectional (Çift Yönlü)
- Maksimum Tepe Güç Dağılımı (Ppp): 400.0W (10/1000μs darbe için)
- Kırılma Voltajı (VBR): 180V (±10%)
- Maksimum Kelepçe Voltajı (VC): 292.0V @ IPP
- Maksimum Ters Bekleme Voltajı (VRWM): 145.0V
- Maksimum Tepe Darbe Akımı (IPP): 1.37A
- Ters Akım (IR): <1μA @ VRWM
- Paket Tipi: SMA (DO-214AC)
- Tepki Süresi: <1ns (tipik)
- Montaj Tipi: SMD (Yüzey Montaj)
- Çalışma Sıcaklığı Aralığı (Tj): -55°C ile +150°C arası
- Depolama Sıcaklığı Aralığı (Tstg): -55°C ile +150°C arası
- Termal Direnç (Junction to Ambient): 100°C/W
- Termal Direnç (Junction to Lead): 20°C/W
- Junction Kapasitansı (Cj): Yaklaşık 25pF @ 0V
- Maksimum Darbe Dağılım Değeri: 0.31W
- ESD Koruması: IEC 61000-4-2 Level 4 uyumlu
- RoHS Uyumluluğu: Evet
- Boyutlar (yaklaşık): 4.0mm × 2.5mm × 2.0mm
- Darbe Şekli: 10/1000μs
- Kurşun (Pb) Durumu: Kurşunsuz
- Halojensiz: Evet
- Yükseklik: 2.01mm (maksimum)
- Genişlik: 2.69mm (maksimum)
- Uzunluk: 4.80mm (maksimum)
Kullanım Alanları
SMAJ180CA TVS 400W 180V Diyot'un kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Uygulamalar
- Fabrika otomasyon ekipmanları
- Motor sürücü koruması
- CNC makineleri
- Endüstriyel sensör sistemleri
- PLC ve kontrol sistemleri
Güç Elektroniği
- DC güç kaynakları
- Anahtarlamalı güç kaynakları (SMPS)
- AC/DC dönüştürücüler
- DC/DC dönüştürücüler
- UPS sistemleri
Haberleşme ve Veri Sistemleri
- Ethernet arayüzleri
- RS-232/422/485 arabirimleri
- Kablosuz iletişim ekipmanları
- Baz istasyonu koruması
- Veri hattı koruması
Avantajlar ve Özellikler
SMAJ180CA TVS 400W 180V Diyot'un sağladığı avantajlar ve çözümler.
- Çift Yönlü Koruma: Her iki polaritede de eşit koruma sağlama
- Yüksek Tepe Gücü: 400W tepe güç dağıtımı ile etkili darbe bastırma
- Ultra Hızlı Tepki: <1ns tepki süresi ile anlık koruma
- Düşük Kelepçe Oranı: VC/VBR oranı ile üstün bastırma performansı
- Kompakt Boyut: SMA paketi ile PCB alanından tasarruf
- Geniş Çalışma Sıcaklığı: -55°C ile +150°C arasında güvenilir çalışma
- Yüksek ESD Koruması: IEC 61000-4-2 Level 4 standartlarını karşılama
- RoHS Uyumlu: Çevre dostu ve düzenlemelere uygun tasarım
- Düşük Kaçak Akım: <1μA ile güç tüketiminde minimizasyon
- Yüksek Güvenilirlik: Tekrarlayan darbeler karşısında dayanıklılık
Montaj ve Kullanım
SMAJ180CA TVS 400W 180V Diyot'un montaj ve kullanım detayları hakkında bilgiler.
İpucu: SMAJ180CA çift yönlü TVS diyot, elektronik devreleri aşırı voltaj darbelerinden korumak için idealdir. Korunacak devrenin girişine, voltaj darbelerine karşı mümkün olduğunca yakın monte edin. Çift yönlü yapısı sayesinde polaritesine dikkat etmeye gerek yoktur.
Montaj tavsiyeleri:
- PCB Yerleşimi: Korunacak devreye mümkün olduğunca yakın yerleştirin
- Lehimleme Parametreleri: Reflow için 245-260°C, 30 saniyeden az
- İz Tasarımı: Kısa ve geniş izler kullanarak parazitik indüktansı minimize edin
- Termal Yönetim: PCB'de yeterli ısı dağıtım alanı sağlayın
- Temizleme: Yüksek saflıkta çözücüler kullanın, kalıntı bırakmayın
Kullanım önerileri:
- Giriş Koruması: Hassas sistemlerin güç ve sinyal girişlerinde
- Çoklu Koruma: Seriye empedans ve paralel TVS kombinasyonu
- Aşamalı Koruma: İlk savunma olarak daha yüksek kapasiteli TVS ile
- DC Hat Koruması: 145V DC hatları için ideal koruma
- ESD Bastırma: Statik elektrik boşalmalarını bastırmak için
Sorun Giderme ve İpuçları
SMAJ180CA TVS 400W 180V Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yetersiz Koruma: Uygun voltaj değerinde diyot seçildiğinden emin olun
- Aşırı Isınma: Daha yüksek güç kapasiteli model veya paralel bağlantı kullanın
- Kırılma Voltajının Altında Kırpma: Daha düşük toleranslı model seçin
- Zayıf ESD Performansı: Seriye küçük değerli direnç ekleyin
- Yüksek Kapasite Etkileri: Sinyal uygulamalarında daha düşük kapasiteli model değerlendirin
Tasarım İpuçları
- Koruma düzenini "dışarıdan içeriye" olacak şekilde planlayın
- Yıldırım ve güç darbelerine karşı çoklu koruma katmanları kullanın
- Toprak dönüş yollarını kısa ve düşük empedanslı tutun
- Kritik devrelerde her hat için ayrı TVS koruması düşünün
- PCB izlerindeki endüktansı minimize edin - yüksek frekanslı darbelerde kritiktir
- ESD darbelerini devrenin kaynağında durdurmak için giriş konektörlerine yakın yerleştirin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı değer ve türlerde diyotlar ile elektronik devrelerinizi tamamlayın.
Ürünleri İncele →
Çeşitli genel amaçlı diyotlar ile elektronik devreleriniz için temel koruma ve doğrultma çözümleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve koruma diyotları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
SMAJ180CA'nın çift yönlü olması ne anlama gelir?
Hem pozitif hem negatif gerilim darbelerine karşı eşit koruma sağlar. Polarite bağımsız olduğundan montajda yön gözetmeye gerek yoktur.
400W tepe güç kapasitesi ne kadar darbeyi bastırabilir?
10/1000μs darbe formu için 400W, yaklaşık 1.37A tepe akımında ve 292V kelepçe voltajında maksimum enerji soğurma kapasitesini gösterir.
Hangi gerilim için idealdir?
180V kırılma, 145V sürekli çalışma voltajlı sistemler için idealdir. Aşırı gerilim darbelerini 292V'a kelepçeler.
ESD koruması hangi seviyeye kadar sağlanır?
IEC 61000-4-2 Level 4 standardına göre 15kV hava boşalması ve 8kV kontak boşalması karşısında koruma sağlar.
Güneş enerjisi sistemlerinde nasıl kullanılabilir?
150V PV sistemlerde yıldırım kaynaklı darbeler ve aşırı gerilim dalgalanmalarına karşı inverter ve kontrol sistemlerini koruyabilir.
Endüstriyel haberleşme hatlarında nasıl kullanılır?
RS-485 gibi endüstriyel haberleşme hatları, yıldırım ve anahtarlama gürültülerine karşı korumak için SMAJ180CA ile hat uçlarında korunabilir.
Çoklu koruma tasarımında nasıl kullanılabilir?
İlk aşamada GDT, ikinci aşamada varistör ve son aşamada SMAJ180CA kullanarak kademeli koruma sağlanabilir.
SMA paketi montaj zorluğu yaratır mı?
SMA paket, standart SMD montaj ekipmanları ile kolayca monte edilebilir. Reflow ve dalga lehim yöntemleri ile uyumludur.
