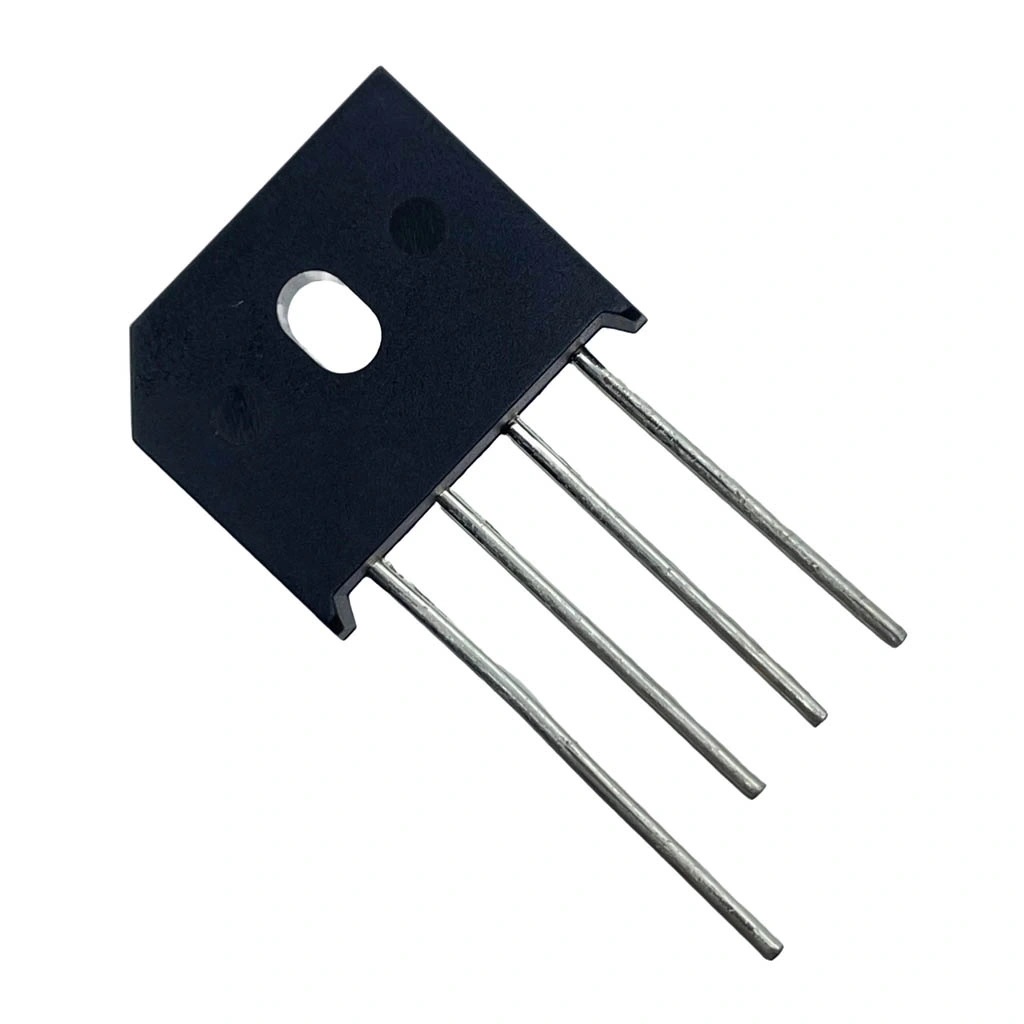

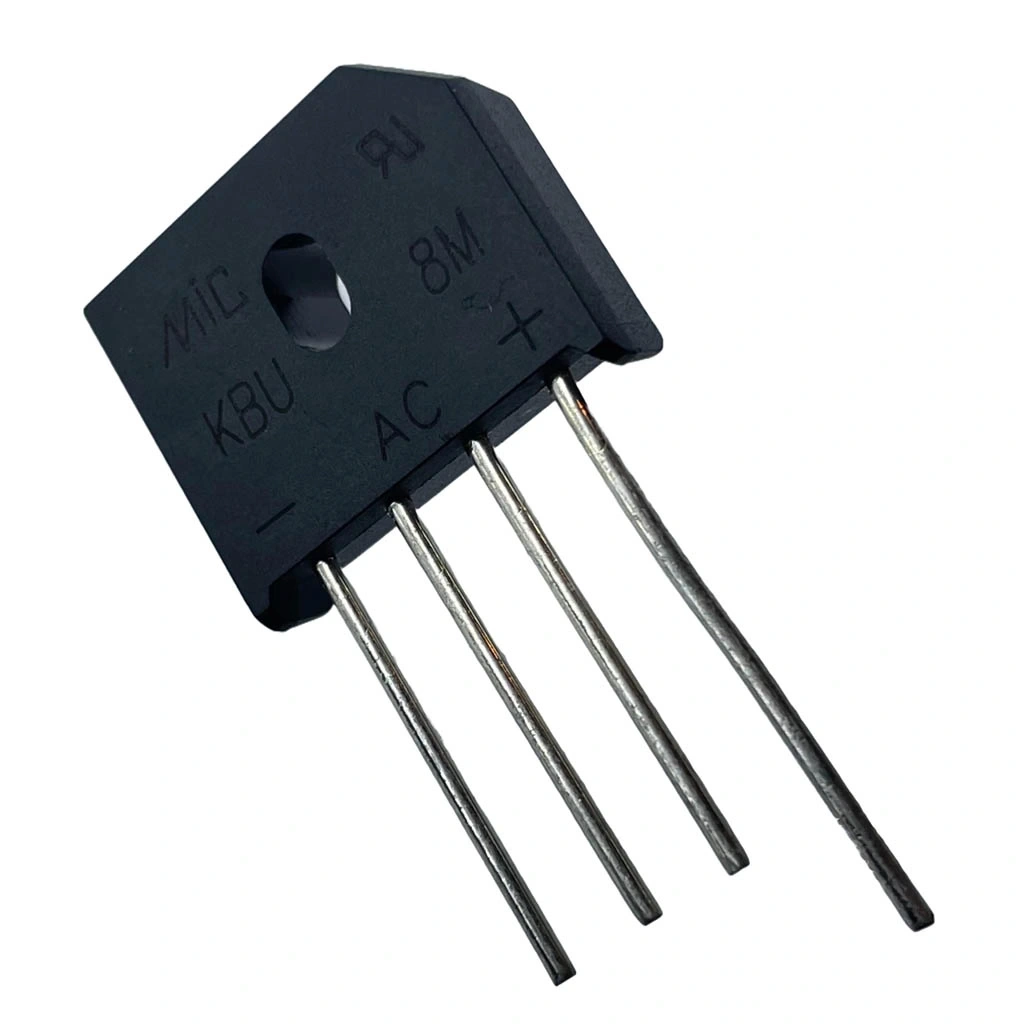

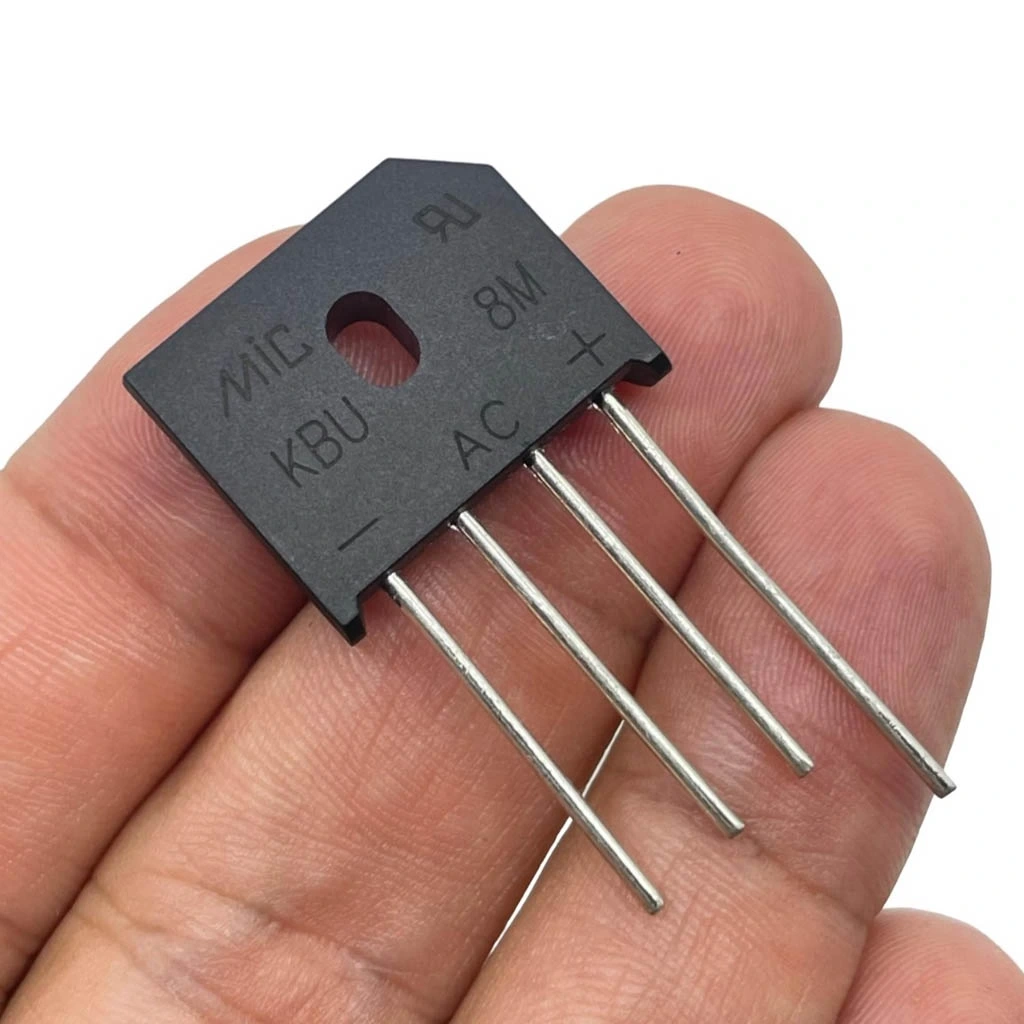

6A 1000V Köprü Diyot KBU6M

6A 1000V Köprü Diyot KBU6M

KBU6M 6A 1000V Köprü Diyot, tek pakette tam köprü doğrultucu devresi sunan güçlü bir diyot modülüdür. 6A sürekli akım, 1000V ters bloke voltajı ve kompakt KBU paketi ile güç kaynakları, motor sürücüler ve endüstriyel uygulamalar için ideal doğrultma çözümü sağlar.

Tek komponentte dört diyot içeren bu genel amaçlı diyot, alan tasarrufu, kolay montaj ve yüksek verimlilik gibi avantajlarla AC-DC dönüşümü ve yüksek güç uygulamalarında etkin performans sunar.

AC şebeke doğrultması, trafo çıkışı düzenleme ve yüksek voltajlı güç kaynakları için geliştirilen bu diyot, diğer elektronik komponentler ile birlikte güç elektroniği, motor kontrol ve endüstriyel uygulamalarda güvenilir bir çözüm sunmaktadır.

Teknik Özellikler

6A 1000V Köprü Diyot KBU6M'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Maksimum Sürekli İleri Akım (IF): 6.0A
• Maksimum Tekrarlı Ters Voltaj (VRRM): 1000V
• Maksimum Tepe İleri Akım (IFSM): 150A (10ms, yarım dalga)
• İleri Voltaj Düşümü (VF): ~1.1V @ 6A
• Kılıf Tipi: KBU
• Ters Akım (IR): <10μA @ 1000V, 25°C
• Çalışma Sıcaklığı (Tj): -55°C ile +150°C arası
• Montaj Tipi: Through-hole (delikli montaj)
• Diyot Tipi: Tam Köprü Doğrultucu
• Pin Sayısı: 4 (AC giriş x2, DC çıkış +/-)
• Pin Düzeni: + | AC | AC | -
• Termal Direnç (Rth j-a): 15°C/W
• Termal Direnç (Rth j-c): 2.5°C/W
• Dielektrik Dayanım: 2000VAC
• Fiziksel Boyutlar: ~18mm x 16mm x 5mm
• Montaj Delik Çapı: 1.2-1.3mm
• Maksimum Bağlantı Sıcaklığı: 260°C (10s için)
• RoHS Uyumluluğu: Evet
• I²t Değeri: ~93.75A²s
• Ağırlık: Yaklaşık 4g

Kullanım Alanları

6A 1000V Köprü Diyot KBU6M'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kaynağı Uygulamaları

• AC-DC güç kaynakları
• Lineer güç kaynakları
• SMPS primer kademesi
• Trafo çıkışı doğrultma
• Adaptörler ve şarj cihazları

Motor ve Endüstriyel Kontrol

• Motor sürücü devreleri
• Solenoid kontrol üniteleri
• Endüstriyel kontrol sistemleri
• PLC güç devreleri
• Automation sistemleri

Genel Elektrik Uygulamaları

• AC-DC dönüştürücüler
• UPS sistemleri
• Solar inverter doğrultucuları
• Battery şarj üniteleri
• Telekomünikasyon güç sistemleri

Avantajlar ve Özellikler

6A 1000V Köprü Diyot KBU6M'nin sağladığı avantajlar ve çözümler.

• Entegre Köprü Yapısı: Tek pakette 4 diyot
• Kompakt Tasarım: PCB alanından tasarruf
• Yüksek Akım Kapasitesi: 6A sürekli akım taşıma
• Yüksek Ters Bloke Voltajı: 1000V ile güvenli çalışma
• Güvenilir KBU Paketi: Endüstriyel standart
• Kolay Montaj: Doğru pozisyonda montaj kolaylığı
• Geniş Sıcaklık Aralığı: -55°C ile +150°C arası çalışma
• Düşük İleri Voltaj Düşümü: Verimli enerji kullanımı
• Güçlü Darbe Dayanımı: 150A tepe akım dayanımı
• Güvenli İzolasyon: 2000VAC dielektrik dayanımı

Montaj ve Kullanım

6A 1000V Köprü Diyot KBU6M'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Düzeni: + | AC | AC | - (üstten bakıldığında)
• PCB İz Genişliği: 6A için en az 2-2.5mm bakır genişliği önerilir
• Termal Yönetim: Geniş bakır alan veya soğutucu kullanın
• Lehimleme: Yeterli ısı kapasiteli havya kullanın
• Montaj Pozisyonu: Kolay ısı dağılımı için dikey pozisyon önerilir
• PCB Delik Çapı: 1.3-1.5mm optimal montaj için

Devre Tasarım İpuçları:

• Giriş Filtresi: EMI azaltmak için AC girişlere LC filtre ekleyin
• Çıkış Filtresi: 1000-4700μF kapasitör ile çıkışı düzleyin
• Akım Sınırlama: Ani akım için NTC veya yumuşak başlatma devresi kullanın
• Gerilim Koruması: Aşırı gerilim için varistör veya TVS ekleyin
• Soğutma: 4A üzeri uygulamalarda soğutucu kullanın

Sorun Giderme ve İpuçları

6A 1000V Köprü Diyot KBU6M kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin, akım değerini azaltın
• Çıkış Dalgalanması: Filtre kapasitörlerini artırın
• Düşük Çıkış Voltajı: Yük akımını azaltın, giriş voltajını kontrol edin
• Ani Arıza: Gerilim darbelerini sınırlayın, yumuşak başlatma ekleyin
• Gürültü Sorunları: EMI filtreleme iyileştirin

Verimli Kullanım İpuçları

• 6A nominal değerinin %70-80'i ile kullanım güvenilirliği artırır
• Çıkış voltajı, giriş voltajının 1.414 katından diyot kayıplarını çıkararak hesaplanır
• Yüksek voltajlı uygulamalarda çift izolasyon sağlayın
• Soğutucu kullanırken termal macun uygulayın
• Şebeke doğrultma için sigorta ve varistör koruması ekleyin

Paket İçeriği

• 6A 1000V Köprü Diyot KBU6M
