STTH1602CT 10A 200V Diyot

STTH1602CT 10A 200V Diyot

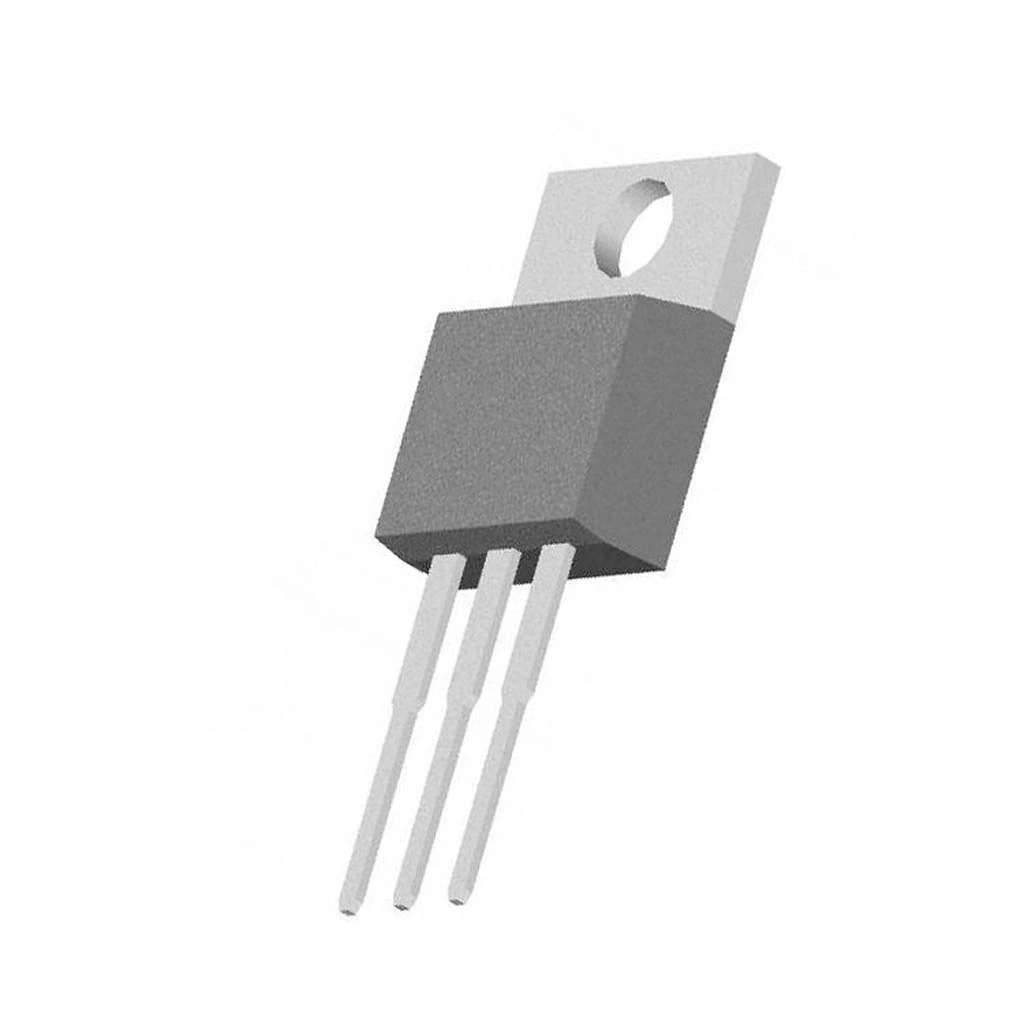

STTH1602CT 10A 200V Diyot, yüksek akım ve voltaj kapasitesine sahip çift hızlı recovery diyottur. 10A akım, 200V voltaj değeri ve hızlı anahtarlama özellikleri ile güç kaynakları, motor sürücüler ve endüstriyel uygulamalar için ideal olan TO-220AB paketinde sunulan güçlü bir komponenttir.

Common katot konfigürasyonunda iki bağımsız diyot içeren bu genel amaçlı diyot, düşük forward voltaj düşümü ve hızlı recovery zamanı ile yüksek frekanslı uygulamalarda verimli çalışma sağlar.

SMPS güç kaynakları, PFC devreleri ve doğrultucu uygulamaları için tasarlanmış bu diyot, diğer elektronik komponentler ile birlikte güç elektroniği, invertör ve endüstriyel uygulamalarda verimli bir çözüm sunmaktadır.

Teknik Özellikler

STTH1602CT 10A 200V Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics
• Maksimum Tekrarlı Ters Voltaj (VRRM): 200.0V
• Maksimum Sürekli İleri Akım (IF): 10A (her diyot için)
• Maksimum Tepe İleri Akım (IFSM): 80A (10ms, sinüs dalgası)
• Kılıf Tipi: TO-220AB
• İleri Voltaj Düşümü (VF): ~1.2V @ 10A
• Ters Recovery Zamanı (trr): 35ns (tipik)
• Ters Akım (IR): <10μA @ 200V, 25°C
• Konfigürasyon: Common Katot (Ortak katot)
• Çalışma Sıcaklığı (Tj): -40°C ile +175°C arası
• Montaj Tipi: Through-hole (delikli montaj)
• Diyot Tipi: Ultra Hızlı Recovery Doğrultucu
• Veri Sayfası Özelliği: TURBOSWITCH
• Pin Sayısı: 3 (Common Katot)
• Termal Direnç (Rth j-c): 2°C/W
• Termal Direnç (Rth j-a): 55°C/W (soğutucusuz)
• Ters Geri Kazanım Yükü (Qrr): 45nC (tipik)
• Maksimum Bağlantı Sıcaklığı: 260°C (10s için)
• RoHS Uyumluluğu: Evet
• Boyutlar (yaklaşık): 10.2 x 4.6 x 15.8mm

Kullanım Alanları

STTH1602CT 10A 200V Diyot'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kaynağı Uygulamaları

• SMPS (Anahtarlamalı Güç Kaynakları)
• PFC (Güç Faktörü Düzeltme) devreleri
• DC-DC dönüştürücüler
• Çıkış doğrultucu devreleri
• Freewheeling diyot uygulamaları

Endüstriyel ve Motor Kontrol

• H-köprü motor sürücü devreleri
• Endüstriyel invertörler
• Motor frenleme devreleri
• Endüktif yük sürücüleri
• Solar invertör devreleri

Doğrultma ve Koruma Uygulamaları

• Yüksek frekans doğrultucu devreleri
• Orta güç uygulamaları
• UPS sistemleri
• Yüksek frekanslı dengeleyici devreler
• İndüktif yük darbe bastırma

Avantajlar ve Özellikler

STTH1602CT 10A 200V Diyot'un sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 10A sürekli akım taşıma
• Ultra Hızlı Recovery: 35ns ile yüksek frekanslı çalışma
• Düşük İleri Voltaj Düşümü: Yaklaşık 1.2V ile düşük kayıp
• Çift Diyot Yapısı: Ortak katot ile alan tasarrufu
• TO-220AB Paketi: Kolay montaj ve iyi ısı dağılımı
• Geniş Sıcaklık Aralığı: -40°C ile +175°C arası çalışma
• Turboswitch Teknolojisi: Optimize edilmiş anahtarlama özellikleri
• Düşük Qrr: 45nC ile minimize anahtarlama kaybı
• Yüksek Darbeli Akım: 80A tepe akım dayanımı
• Yüksek Güvenilirlik: STMicroelectronics kalitesi

Montaj ve Kullanım

STTH1602CT 10A 200V Diyot'un PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Düzeni: Pin 1 (Anot 1), Pin 2 (Katot Ortak), Pin 3 (Anot 2)
• Soğutucu Kullanımı: 5A üzeri uygulamalarda önerilir
• PCB İz Genişliği: 10A için en az 3-4mm bakır genişliği önerilir
• Termal Yönetim: Diyot altına geniş bakır alan yerleştirin
• Lehimleme: Yüksek ısı kapasiteli havya kullanın
• Montaj Torku: Soğutucu ile montajda 0.6-0.8Nm tork önerilir

Devre Tasarım İpuçları:

• Snubber Devre: Yüksek dV/dt için RC snubber devreleri kullanın
• Paralelleştirme: Daha yüksek akımlar için balans dirençleri ile paralel bağlanabilir
• Ters Voltaj Koruması: Ters voltaj koruma devreleri ekleyin
• EMI Azaltma: Hızlı recovery nedeniyle EMI filtreleme düşünün
• Termal Analiz: Maksimum jonksiyon sıcaklığını aşmamak için hesap yapın

Sorun Giderme ve İpuçları

STTH1602CT 10A 200V Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin, akım değerini azaltın
• EMI Problemleri: Snubber devre ekleyin, layout iyileştirin
• Diyot Arızası: Ters voltaj ve akım sınırlarını aşmayın
• Anahtarlama Gürültüsü: Paralel küçük kapasitör ekleyin
• Verim Düşüklüğü: Devre tasarımınızı optimize edin

Verimli Kullanım İpuçları

• Hızlı recovery zamanı sayesinde 100kHz üzeri uygulamalarda verimli çalışır
• Düşük VF sayesinde güç kaybı minimize edilebilir
• Dikkatli termal yönetim ile tam kapasitede çalıştırılabilir
• PFC devrelerinde çalıştırırken EMI filtrelemeye dikkat edin
• Ortak katot yapısı sayesinde ikili uygulamalarda tek paket yeterlidir

Paket İçeriği

• STTH1602CT 10A 200V Diyot
