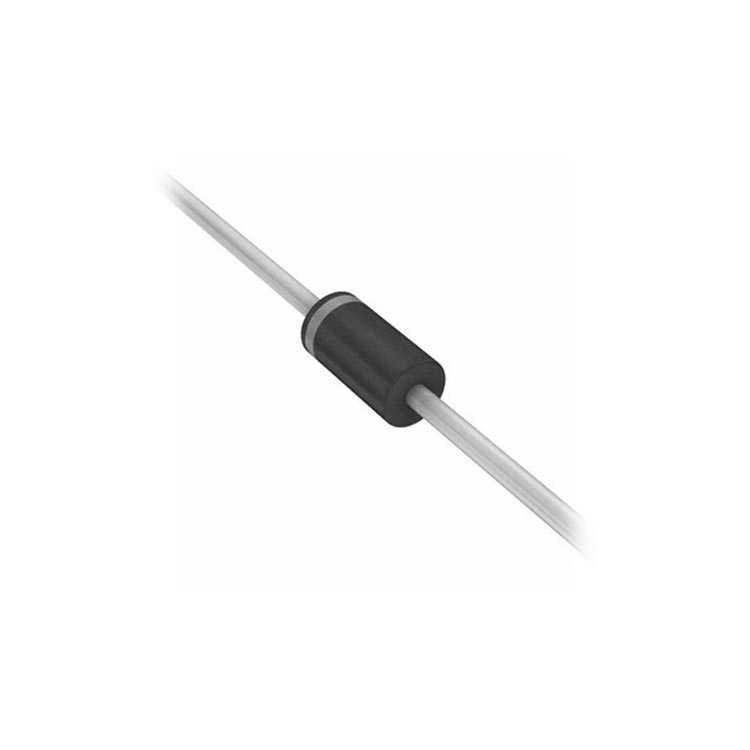

1N5355B-HT 5W 18V ±5% Zener Diyot

1N5355B HT 5W 18V 5% Zener Diyot

1N5355B HT 5W 18V 5% Zener Diyot, yüksek güç kapasitesine sahip voltaj regülasyonu ve koruması sağlayan bir zener diyottur. 5W güç kapasitesi, 18V kırılma voltajı ve %5 hassasiyet ile motor sürücüler, güç kaynakları ve endüstriyel uygulamalar için ideal bir koruma komponentidir.

Dayanıklı DO-15 (Axial) paketinde sunulan bu genel amaçlı diyot, yüksek güç dağıtımı, hassas voltaj regülasyonu ve koruma özellikleri ile güç elektroniği uygulamalarında sıklıkla tercih edilmektedir.

Endüstriyel güç devreleri, 12V-24V sistemler ve voltaj sınırlama uygulamaları için tasarlanmış bu diyot, diğer elektronik komponentler ile birlikte güç elektroniği, motor kontrol ve yüksek voltajlı regülasyon uygulamalarında güvenilir bir çözüm sunmaktadır.

Teknik Özellikler

1N5355B HT 5W 18V 5% Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 18.0V ±5%
• Maksimum Güç Kaybı (Pd): 5.0W
• Voltaj Toleransı: ±5%
• Kılıf Tipi: DO-15 (Axial Lead)
• Maksimum Zener Akımı (Iz): ~277mA
• Çalışma Sıcaklığı: -65°C ile +175°C arası
• Test Akımı (Izt): 27.0mA
• Maksimum Ters Akım (IR): <5μA @ 13.5V
• Dinamik Direnç (Zzt): <8 ohm
• Sıcaklık Katsayısı: +0.085%/°C
• Montaj Tipi: Through-hole (delikli montaj)
• Fiziksel Boyutlar: ~7.6mm (uzunluk) x 3.6mm (çap)
• Model Serisi: 1N5333B - 1N5388B serisi
• Darbeli Güç Kapasitesi: 175W (8.3ms, tekrarsız)
• Kurulma Süresi: <1μs
• RoHS Uyumluluğu: Evet
• Termal Direnç (Rth j-l): 15°C/W
• HT Derecesi: Yüksek Sıcaklık (High Temperature)
• ESD Hassasiyeti: Düşük
• Nem Hassasiyeti Seviyesi (MSL): MSL 1

Kullanım Alanları

1N5355B HT 5W 18V 5% Zener Diyot'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kaynağı Uygulamaları

• Şönt voltaj regülatörleri
• Gerilim referans devreleri
• Güç kaynağı overvoltage koruması
• 12V/24V sistem stabilizasyonu
• Aşırı voltaj bastırma

Endüstriyel ve Motor Kontrol

• Motor sürücü koruması
• İndüktif yük bastırma
• Solenoid ve röle koruması
• Endüstriyel kontrol sistemleri
• Transient gerilim koruması

Yüksek Güç Uygulamaları

• Yüksek akımlı şönt regülasyon
• Otomotiv gerilim düzenleme
• Solar panel regülasyonu
• Güç dağıtım sistemleri
• Endüstriyel otomasyon

Avantajlar ve Özellikler

1N5355B HT 5W 18V 5% Zener Diyot'un sağladığı avantajlar ve çözümler.

• Yüksek Güç Kapasitesi: 5W sürekli güç dağıtımı
• İdeal 18V Kırılma Gerilimi: 12V/24V sistemler için uygun
• Hassas Tolerans: ±5% ile güvenilir regülasyon
• Dayanıklı DO-15 Paketi: Yüksek güç dağıtımı
• Geniş Çalışma Sıcaklığı: -65°C ile +175°C arası
• Yüksek Darbe Dayanımı: 175W tepe güç kapasitesi
• HT Özelliği: Yüksek sıcaklık dayanımı
• Düşük Dinamik Direnç: <8 ohm ile etkin regülasyon
• Hızlı Tepki Süresi: <1μs ile etkin koruma
• Yüksek Güvenilirlik: Endüstriyel kalite standartları

Montaj ve Kullanım

1N5355B HT 5W 18V 5% Zener Diyot'un PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Polarite: Katot tarafı diyot üzerinde bantla işaretlenmiştir
• PCB Yerleşimi: Isı dağıtımı için yeterli alan bırakın
• Lead Aralığı: Yüksek akımda leads'leri uzun bırakın
• Lehimleme: Yeterli ısı kapasiteli havya kullanın
• Montaj Pozisyonu: Dikey montaj daha iyi soğutma sağlar
• Isı Yönetimi: 2W üzeri uygulamalarda soğutucu düşünün

Devre Tasarım İpuçları:

• Seri Direnç Hesabı: R = (Vs-18V)/Iz formülü ile hesaplayın
• Minimum Akım: Kararlı regülasyon için en az 5-10mA akım
• Maksimum Akım: 5W/18V = ~277mA'i aşmayın
• Transient Koruması: Yüksek gerilim darbeleri için RC snubber ekleyin
• Ek Filtreleme: Çıkışa paralel kapasitör ekleyin

Sorun Giderme ve İpuçları

1N5355B HT 5W 18V 5% Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin, akımı sınırlayın
• Kararsız Voltaj: Minimum akımın sağlandığından emin olun
• Diyot Arızası: Güç sınırlarını kontrol edin
• Yetersiz Voltaj Sınırlama: Seri direnci azaltın
• Sıcaklık Kaynaklı Sapmalar: Sıcaklık katsayısını hesaba katın

Verimli Kullanım İpuçları

• 18V zener 12V ve 24V sistemler arasında ideal arabirim sağlar
• Yüksek güç uygulamalarında nominal değerin %70-80'i ile çalışın
• Başka komponentleri korumak için hızlı tepki özelliğinden faydalanın
• Çoklu diyot gerektiğinde seri yerine paralel bağlantı daha güvenilirdir
• 18V zener ile 5V'luk regülatöre stabil giriş voltajı sağlanabilir

Paket İçeriği

• 1N5355B HT 5W 18V 5% Zener Diyot
