1N5408 Doğrultucu 1000V 3A - MIC Diyot

1N5408 Doğrultucu 1000V 3A MIC Diyot

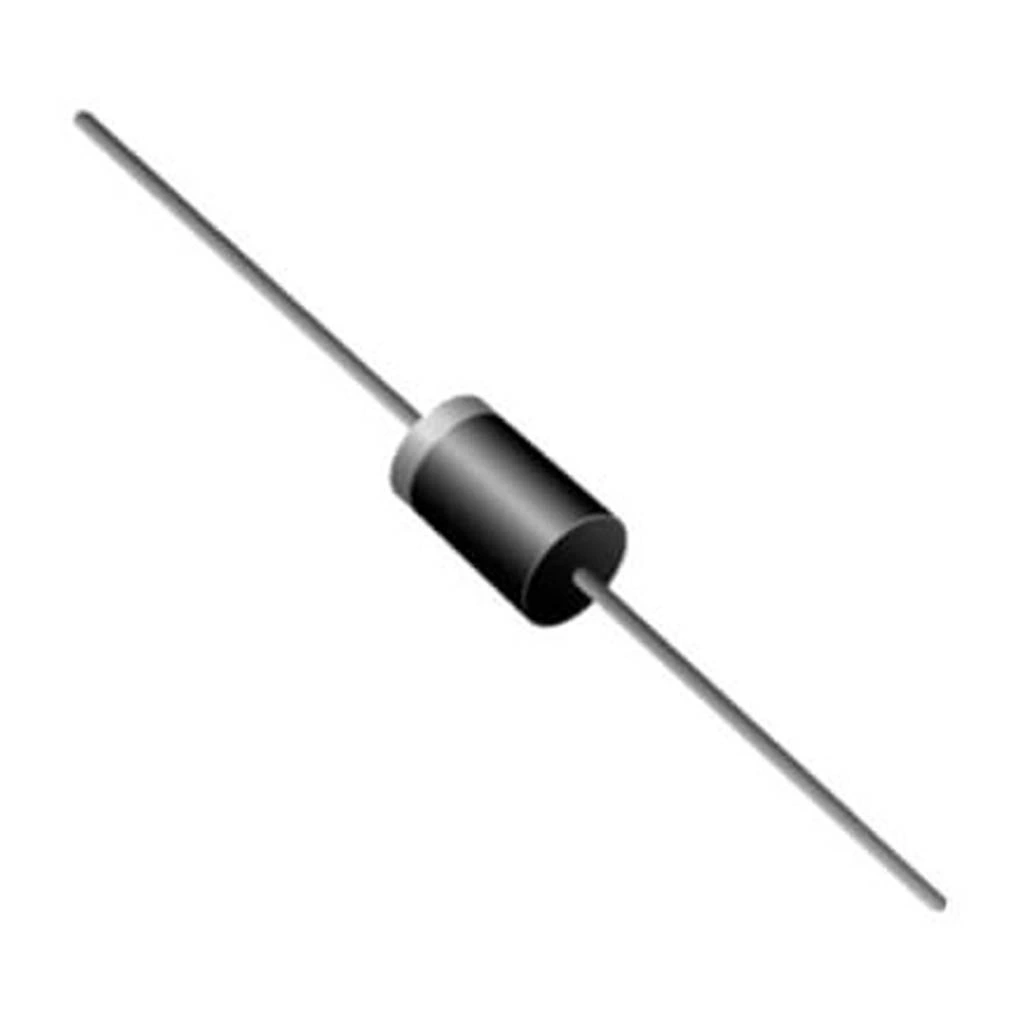

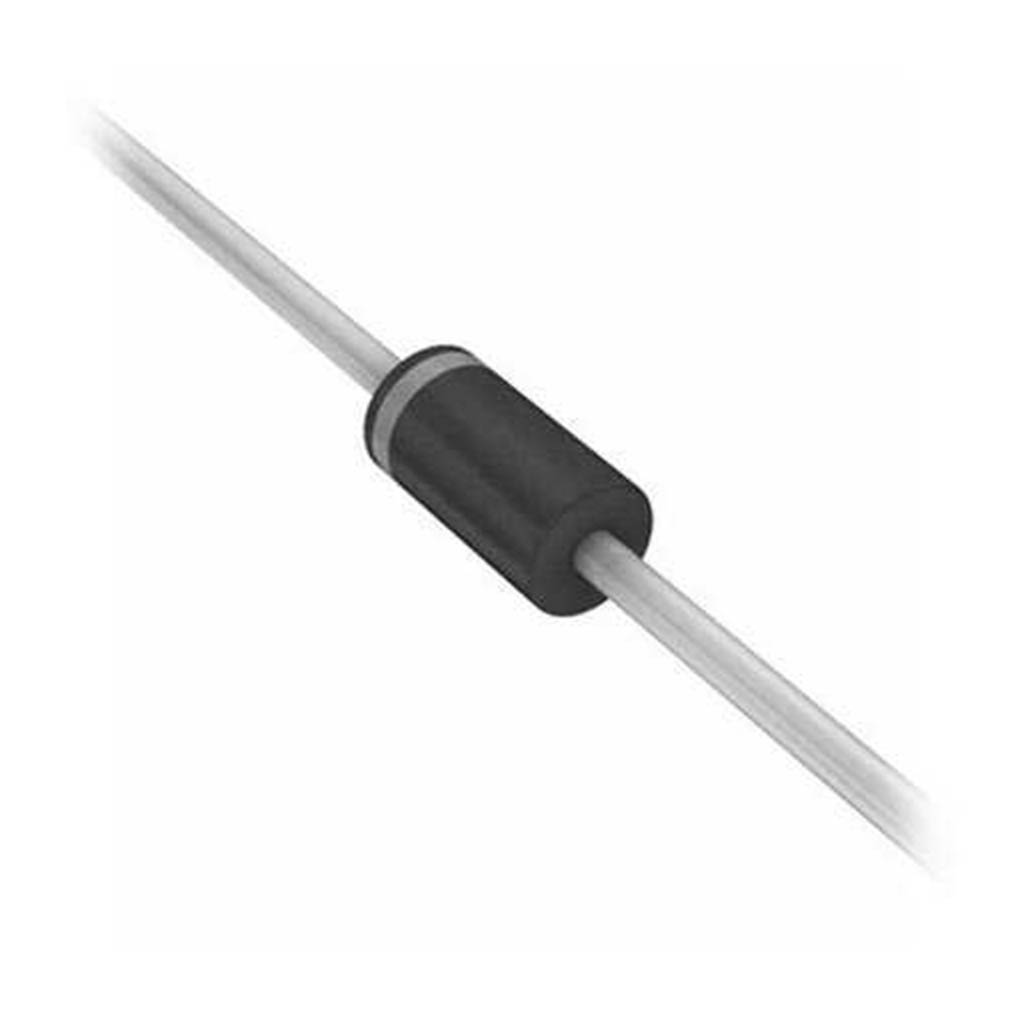

1N5408 Doğrultucu 1000V 3A MIC Diyot, yüksek voltaj ve akım kapasitesine sahip standart doğrultucu diyottur. 3A sürekli akım, 1000V ters bloke voltajı ve dayanıklı DO-201AD paketi ile güç kaynakları, endüstriyel uygulamalar ve AC-DC dönüşümü için ideal olan güçlü bir komponenttir.

Standart DO-201AD (DO-27) paketinde sunulan bu genel amaçlı diyot, yüksek gerilim ve akım doğrultma kapasitesiyle birlikte güvenilir performans sağlayan, orta güç uygulamaları için tercih edilen bir elemandır.

AC-DC doğrultma, güç kaynakları ve koruma devreleri için geliştirilen bu diyot, diğer elektronik komponentler ile birlikte güç elektroniği, motor kontrol ve endüstriyel uygulamalarda güvenilir bir çözüm sunmaktadır.

Teknik Özellikler

1N5408 Doğrultucu 1000V 3A MIC Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Maksimum Sürekli İleri Akım (IF): 3.0A
• Maksimum Tekrarlı Ters Voltaj (VRRM): 1000V
• Maksimum Tepe İleri Akım (IFSM): 200A (8.3ms, yarım dalga)
• İleri Voltaj Düşümü (VF): ~1.2V @ 3A
• Ters Akım (IR): <5μA @ 1000V, 25°C
• Kılıf Tipi: DO-201AD (DO-27)
• Çalışma Sıcaklığı (Tj): -55°C ile +150°C arası
• Montaj Tipi: Through-hole (delikli montaj)
• Diyot Tipi: Standart Doğrultucu
• Güç Dağıtımı: 3.0W
• Ters Recovery Zamanı (trr): ~2-5μs (tipik)
• Termal Direnç (Rth j-l): 20°C/W
• Termal Direnç (Rth j-a): 40°C/W
• I²t Değeri: 165A²s
• Fiziksel Boyutlar: ~9.5mm (uzunluk) x 5.3mm (çap)
• Maksimum Bağlantı Sıcaklığı: 230°C (10s için)
• Üretici: MIC ve diğer üreticiler
• RoHS Uyumluluğu: Evet
• Serisi: 1N540x serisi (1N5400-1N5408)
• Ağırlık: Yaklaşık 1.5g

Kullanım Alanları

1N5408 Doğrultucu 1000V 3A MIC Diyot'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Kaynağı Uygulamaları

• AC-DC dönüştürücüler
• Tam ve yarım dalga doğrultucuları
• Köprü doğrultucu devreleri
• Lineer güç kaynakları
• Adaptörler ve şarj cihazları

Endüstriyel ve Motor Kontrolü

• Motor sürücü doğrultma devreleri
• Endüstriyel güç devreleri
• Röle ve solenoid koruma
• İndüktif yük bastırma
• Freewheeling diyot uygulamaları

Koruma ve Genel Uygulamalar

• Yüksek voltaj koruma devreleri
• Sekonder doğrultma
• Kapasitör deşarj engelleme
• Aşırı voltaj koruması
• Ters polarite koruması

Avantajlar ve Özellikler

1N5408 Doğrultucu 1000V 3A MIC Diyot'un sağladığı avantajlar ve çözümler.

• Yüksek Voltaj Kapasitesi: 1000V ters bloke gerilimi
• Orta Düzey Akım Kapasitesi: 3A sürekli akım taşıma
• Güçlü Darbe Dayanımı: 200A tepe akım dayanımı
• Dayanıklı DO-201AD Paketi: Kolay montaj ve sağlam yapı
• Geniş Sıcaklık Aralığı: -55°C ile +150°C arası çalışma
• Endüstriyel Standart: Yaygın kullanım ve kolay temin
• Düşük Ters Akım: <5μA kaçak akım
• Yüksek Güvenilirlik: Kanıtlanmış dayanıklılık
• Düşük Maliyet: Ekonomik çözüm
• Geniş Uygulama Alanı: Çok amaçlı kullanım

Montaj ve Kullanım

1N5408 Doğrultucu 1000V 3A MIC Diyot'un PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Polarite: Katot tarafı diyot üzerindeki bant ile işaretlenmiştir
• PCB İz Genişliği: 3A için en az 1.5-2mm bakır genişliği önerilir
• Termal Yönetim: Geniş bakır alanları ile ısı dağılımı sağlayın
• Lehimleme: Standart lehimleme teknikleri uygulanabilir
• Montaj Pozisyonu: Dikey montaj alanı azaltır ve soğutmayı iyileştirir
• PCB Delik Çapı: 1.0-1.2mm optimal montaj için

Devre Tasarım İpuçları:

• Doğrultma Verimliliği: İki diyotlu tam dalga doğrultma için önerilir
• Köprü Doğrultucu: Dört diyot kullanarak tam köprü yapılabilir
• RC Snubber: İndüktif yüklerde darbe koruması ekleyin
• Filtreleme: 1000-2200μF kapasitör ile çıkışı düzleyin
• Ters Polarite Koruması: Seri olarak ana güç girişinde kullanın

Sorun Giderme ve İpuçları

1N5408 Doğrultucu 1000V 3A MIC Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Bakır alanını artırın, akım değerini düşürün
• Gerilim Düşümü: Diyot kayıplarını hesaba katın (3A'de ~1.2V)
• Yüksek Dalgalanma: Filtreleme kapasitörlerini artırın
• Diyot Arızası: Tepe akım sınırlarını kontrol edin
• EMI Sorunları: Snubber devre ekleyin

Verimli Kullanım İpuçları

• 3A nominal değerinin %70-80'i ile kullanım güvenilirliği artırır
• Yüksek voltaj uygulamalarında güvenlik payı bırakın
• Çoklu diyot gerektiren uygulamalarda aynı seriden kullanın
• Hızlı anahtarlama gerektiren uygulamalarda hızlı recovery diyotlar tercih edin
• Çalışma sıcaklığı için nominal değer kaybını göz önünde bulundurun

Paket İçeriği

• 1N5408 Doğrultucu 1000V 3A MIC Diyot
