BAV199 75V 160mA Smd Diyot Sot-23

BAV199 75V 160mA SMD Diyot SOT-23

BAV199, yüksek hızlı çift diyot entegrasyonu sağlayan bir SMD komponenttir. Tek bir SOT-23 paketi içerisinde, seri bağlı iki diyot barındıran bu devre elemanı, özellikle yüksek hızlı anahtarlama ve hassas sinyal işleme uygulamaları için optimize edilmiştir. 75V ters gerilim dayanımı ve 160mA ileri akım kapasitesi sunar.

4ns gibi çok düşük ters toparlanma süresi ile genel amaçlı diyotlardan üstün performans sunan bu komponent, özellikle RF devreler, anahtarlamalı güç kaynakları ve sinyal koruma uygulamalarında tercih edilir. Küçük SOT-23 paketi, yüzey montaj teknolojisi ile minimum PCB alanı kullanımı sağlar.

Düşük kapasitans ve yüksek anahtarlama hızı ile yüksek frekans uygulamalarında ideal olan bu diyot, diğer elektronik komponentler arasında, taşınabilir elektronik cihazlarda, mobil iletişim ekipmanlarında ve hassas sinyal koşullandırma devrelerinde sıklıkla kullanılır.

Teknik Özellikler

BAV199 75V 160mA SMD Diyot SOT-23'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Diyot Yapılandırması: Çift diyot (seri bağlı)
• Maksimum Ters Gerilim (VRRM): 75.0V
• Maksimum İleri Akım (IF): 160mA (sürekli)
• Maksimum Ani İleri Akım (IFSM): 500mA (1µs darbe)
• İleri Gerilim Düşümü (VF): 0.95V @ 100mA (tipik)
• Ters Toparlanma Zamanı (trr): 4ns (tipik)
• Ters Akım (IR): <0.1µA @ 75V (25°C)
• Diyot Kapasitansı (CD): 1.5pF @ 0V, 1MHz (tipik)

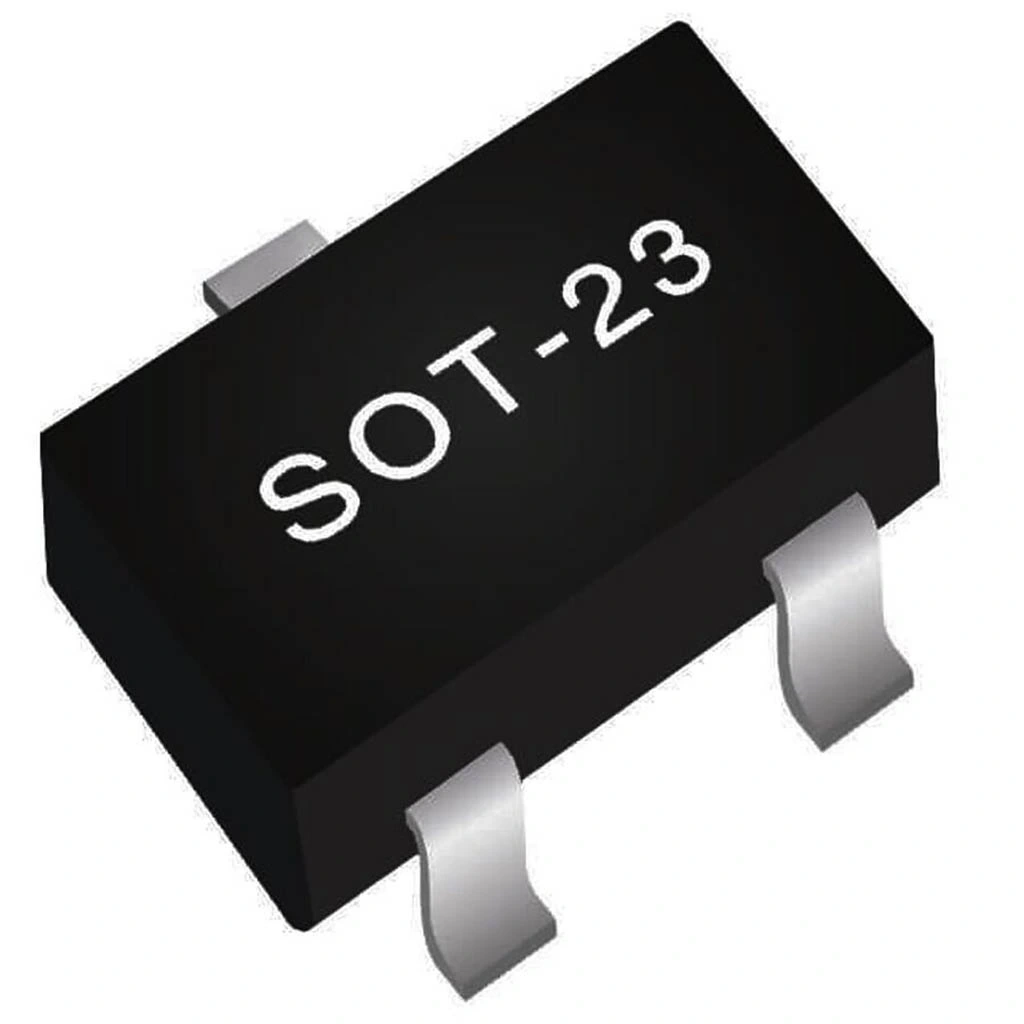

• Paket Tipi: SOT-23 (3 bacaklı)
• Pin Konfigürasyonu: Pin1 - Anot, Pin2 - Katot, Pin3 - Çiftli bağlantı
• Montaj Tipi: SMD (Yüzey Montaj)
• Çalışma Sıcaklığı Aralığı (Tj): -65°C ile +150°C arası
• Depolama Sıcaklığı Aralığı (Tstg): -65°C ile +150°C arası
• Maksimum Güç Dağılımı: 250mW
• Termal Direnç (Junction to Ambient): 500°C/W
• RoHS Uyumluluğu: Evet
• Halojensiz: Evet
• MSL (Nem Hassasiyet Seviyesi): 1

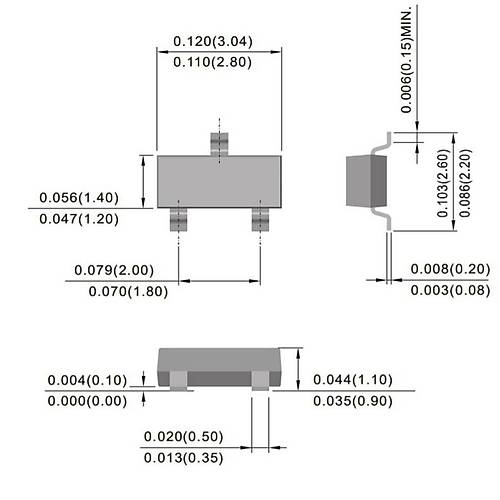

• Yaklaşık Boyutlar: 2.9mm × 1.3mm × 1.0mm
• Reflow Lehimleme Profili: 260°C maks.
• Üretici: Nexperia / NXP
• Diyot Tipi: Ultra Hızlı Silikon Diyot
• Frekans Aralığı: DC - 500MHz
• Eşdeğer Modeller: 2×BAS19, MMBD7000LT1G

Kullanım Alanları

BAV199 75V 160mA SMD Diyot SOT-23'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüksek Hızlı Anahtarlama Devreleri

• Yüksek frekans DC-DC dönüştürücüler
• SMPS (Anahtarlamalı Güç Kaynakları)
• Hızlı kıyıcı devreler
• Pulse jeneratörleri
• Kelepçe devreleri

Sinyal İşleme

• Yüksek frekans dedektör devreleri
• RF sinyal karıştırıcıları
• Sinyal şekillendirme devreleri
• Veri hattı koruma devreleri
• Sinyalleşme ve zamanlama devreleri

Mobil ve Haberleşme Ekipmanları

• Cep telefonu RF devreleri
• Bluetooth modülleri
• WiFi cihazları
• Taşınabilir veri terminalleri
• Dijital kameralar

Avantajlar ve Özellikler

BAV199 75V 160mA SMD Diyot SOT-23'ün sağladığı avantajlar ve çözümler.

• Seri Çift Diyot: Tek pakette iki diyot ile PCB alanından tasarruf
• Ultra Hızlı Anahtarlama: 4ns trr ile yüksek frekans uygulamalarında üstün performans
• Düşük Kapasitans: 1.5pF ile yüksek frekanslı sinyal hatlarında minimum distorsiyon
• Yüksek Gerilim Dayanımı: 75V ters gerilim kapasitesi ile geniş uygulama alanı
• Düşük İleri Voltaj Düşümü: 0.95V @ 100mA ile verimli güç kullanımı
• Kompakt SOT-23 Paketi: Minimum PCB alanı gerektiren yerleşim avantajı
• Geniş Sıcaklık Aralığı: -65°C ile +150°C arası güvenilir çalışma
• Düşük Kaçak Akım: <0.1µA ile minimum stand-by güç tüketimi
• RoHS ve Halojensiz: Çevre dostu ve düzenlemelere uygun yapı
• Yüksek Güvenilirlik: MSL-1 seviyesi ile kolay depolama ve taşıma

Montaj ve Kullanım

BAV199 75V 160mA SMD Diyot SOT-23'ün montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Yerleşimi: Mümkün olduğunca sinyal yoluna yakın konumlandırın
• Lehimleme Parametreleri: Reflow için 245-260°C, 10 saniyeden az
• Pin Bağlantıları: Pin 1 - Anot, Pin 2 - Katot (ortak bağlantı), Pin 3 - Anot
• Isı Yönetimi: Yüksek akım uygulamalarında termal viaları göz önünde bulundurun
• ESD Önlemleri: Montaj sırasında ESD koruması kullanın

Kullanım önerileri:

• RF Dedektör: Yüksek frekanslı sinyal dedektörü olarak kullanın
• Hızlı Kırpıcı: Sinyal kırpma ve şekillendirme için ideal
• Kelepçe Devresi: Aşırı gerilim sınırlama için çift diyot yapısını kullanın
• DC Restorasyon: Video sinyalleri için DC seviye yenileme devrelerinde
• Lojik Devreler: Lojik seviye kaydırıcılar ve koruma devreleri için uygundur

Sorun Giderme ve İpuçları

BAV199 75V 160mA SMD Diyot SOT-23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sıcak Çalışma: Akım limitlerinin aşılmadığından emin olun, PCB soğutma alanını artırın
• RF Performans Sorunları: PCB izlerini kısaltın, 50Ω empedans uyumunu sağlayın
• İleri Voltaj Sapması: Sıcaklık değişimini göz önüne alın, seri direnç ekleyin
• Yüksek Kaçak Akım: PCB kontaminasyonunu kontrol edin, temiz montaj sağlayın
• EMI Sorunları: Bypass kapasitörleri ekleyin, toprak düzlemini optimize edin

Tasarım İpuçları

• Akım sınırlamasını garanti etmek için güvenlik direnci kullanın
• Diferansiyel sinyaller için diyot çiftini simetrik yerleştirin
• Karşılıklı girişimi azaltmak için kritik sinyallerden uzağa konumlandırın
• Diyot üzerindeki gerilim düşümünü hesaplarken sıcaklık etkisini göz önünde bulundurun
• Hafif sinyal koşullandırması için küçük kapasitörler (10-100pF) ekleyin
• Gürültülü ortamlarda diyot bağlantılarını koruyucu topraklama ile çevreleyebilirsiniz

Paket İçeriği

• BAV199 75V 160mA SMD Diyot SOT-23
