5.6V 500mW ±5% SOD123 Zener Diyot

5.6V 500mW 5% SOD123 Zener Diyot

5.6V 500mW 5% SOD123 Zener Diyot, kompakt boyutlu bir yüzey montaj voltaj regülatör komponentidir. 5.6V'luk keskin kırılma voltajı ile elektronik devrelerde hassas gerilim düzenleme, referans voltaj oluşturma ve aşırı gerilim koruması sağlar. %5 tolerans ile yüksek hassasiyette çalışır ve güvenilir performans sunar.

SOD123 paketinde sunulan bu diyot, kompakt boyutu sayesinde yüksek yoğunluklu PCB tasarımlarında, taşınabilir elektronik cihazlarda ve hassas ölçüm devrelerinde kullanım için idealdir. 500mW güç kapasitesi, genel koruma uygulamaları için yeterli esnekliği sağlar.

Voltaj düzenleme, koruma ve referans devrelerde yaygın olarak kullanılan genel amaçlı diyot, diğer elektronik komponentler ile birlikte, hassas elektronik projelerde, mobil cihazlarda ve endüstriyel kontrol sistemlerinde sıklıkla tercih edilmektedir.

Teknik Özellikler

5.6V 500mW 5% SOD123 Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 5.6V (±5% tolerans)
• Maksimum Güç Dağılımı: 500mW
• Test Akımı (Izt): 5.0mA (tipik)
• Maksimum Ters Akım (Izk): 80mA
• Maksimum Ters Akım (Ir): <5µA @ 1.0V
• Dinamik Direnç (Zzt): 10Ω (tipik @ 5mA)

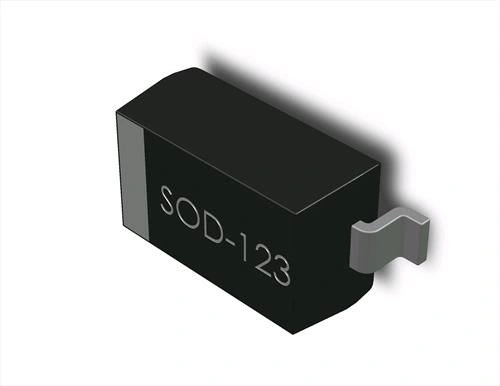

• Paket Tipi: SOD123 (SMD)
• Çalışma Sıcaklığı Aralığı: -65°C ile +150°C arası
• Depolama Sıcaklığı Aralığı: -65°C ile +150°C arası
• Maksimum Jonksiyon Sıcaklığı: 150°C
• Termal Direnç (Rth j-a): 350°C/W
• Termal Direnç (Rth j-l): 130°C/W
• Boyutlar: 3.68mm × 1.65mm × 1.60mm (yaklaşık)
• Montaj Tipi: SMD (Yüzey Montaj)
• Polarite İşareti: Katot ucu bant ile işaretli
• RoHS Uyumluluğu: Evet
• Halojensiz: Evet
• Malzeme: Silikon yarıiletken
• Sıcaklık Katsayısı: Yaklaşık ±5.5mV/°C
• Paket İçeriği: Tek diyot
• Üretici: Nexperia/NXP/ON Semiconductor
• Eşdeğer Modeller: BZX84C5V6, MMBZ5232B
• MSL (Nem Hassasiyet Seviyesi): 1
• Lehimleme Profili: 260°C (10s maks.)

Kullanım Alanları

5.6V 500mW 5% SOD123 Zener Diyot'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Voltaj Regülasyonu

• Düşük güçlü şönt regülatörler
• Referans voltaj devreleri
• Analog devrelerde besleme düzenleme
• Op-amp besleme voltaj sabitleme
• Hassas ölçüm cihazları

Koruma Devreleri

• Mikrodenetleyici giriş koruması
• Hassas transistör devreleri
• LED sürücü devreleri
• Veri hatları koruma
• RF sinyal devreleri koruması

Mobil ve Taşınabilir Cihazlar

• Batarya ile çalışan sensör devreleri
• Giyilebilir elektronik cihazlar
• IoT sensör modülleri
• Taşınabilir test ekipmanları
• Düşük güçlü RF cihazları

Avantajlar ve Özellikler

5.6V 500mW 5% SOD123 Zener Diyot'un sağladığı avantajlar ve çözümler.

• Kompakt Boyut: SOD123 paketi ile minimum PCB alanı gereksinimi
• Yüksek Hassasiyet: %5 tolerans ile güvenilir voltaj referansı
• Genel Kullanım Voltajı: 5.6V ile yaygın elektronik sistemlere uyumluluk
• SMD Montaj: Otomatik pick-and-place montaj ile üretim kolaylığı
• Termal Kararlılık: Düşük sıcaklık katsayısı ile kararlı performans
• RoHS Uyumluluğu: Çevre dostu ve yönetmeliklere uygun yapı
• Yeterli Güç: 500mW kapasitesi ile çoğu düşük güç uygulaması için yeterli
• Geniş Çalışma Sıcaklığı: -65°C ile +150°C arası güvenilir çalışma
• Düşük Kaçak Akım: <5µA ile minimum güç tüketimi
• Uygun Maliyetli: Ekonomik fiyatla yüksek performans sunma

Montaj ve Kullanım

5.6V 500mW 5% SOD123 Zener Diyot'un montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Polarite Kontrolü: Katot tarafının doğru yönde monte edildiğinden emin olun
• Lehimleme Parametreleri: Reflow için 245-260°C, 10 saniyeden az
• PCB Yerleşimi: Isı üreten komponentlerden uzak konumlandırın
• ESD Koruması: Montaj sırasında ESD önlemleri alın
• Termal Tasarım: PCB üzerinde yeterli bakır alan bırakın

Temel kullanım devreleri:

• Şönt Regülatör: Seri direnç + zener yapısı ile basit voltaj regülasyonu
• Referans Kaynağı: Akım kaynağı ile beslenen hassas referans
• Aşırı Voltaj Koruması: Hassas devrelerin girişine paralel bağlama
• LED Sürücü: Sabit voltaj LED çalışması için referans
• Seviye Kaydırıcı: Voltaj seviyelerini 5.6V'a sınırlama

Sorun Giderme ve İpuçları

5.6V 500mW 5% SOD123 Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Kararsızlığı: Daha yüksek çalışma akımı kullanın
• Aşırı Isınma: Seri direnç değerini artırın veya PCB soğutma alanını genişletin
• Yetersiz Koruma: Daha düşük değerli bir seri direnç deneyin
• Gürültülü Çıkış: Bypass kapasitörü ekleyin (0.1µF seramik)
• Zayıf Tepki Süresi: PCB yollarını kısaltın, paralel kapasitörü azaltın

Tasarım İpuçları

• Referans devrelerinde sıcaklık etkilerini minimize etmek için diyotu yalıtın
• Şönt regülatörler için, seri dirençte mümkün olduğunca az ısı üretecek değer seçin
• Düşük gürültülü uygulamalarda, diyotu metal ekranlama ile koruyun
• Yük değişimine bağlı voltaj stabilitesi için yeterli akım marjı bırakın
• Batarya uygulamalarında, minimum akım tüketimi için optimum çalışma akımını seçin
• Kalıcı zener davranışı için, diyotun bir süre "burn-in" edilmesi faydalı olabilir

Paket İçeriği

• 5.6V 500mW 5% SOD123 Zener Diyot
