LM385Z Düşük Gerilim Referans Diyotu 1.2V To-92

LM385Z Düşük Gerilim Referans Diyotu 1.2V TO-92

LM385Z, yüksek hassasiyetli 1.2V voltaj referans diyotudur. TO-92 paketinde sunulan bu entegre devre, klasik zener diyotlara göre çok daha düşük dinamik empedans ve sıcaklık katsayısı sunar. Özellikle hassas ölçüm devreleri, A/D dönüştürücüler ve hassas güç kaynakları için ideal bir referans kaynağıdır.

10µA ile 20mA arasında geniş bir çalışma akımı aralığına sahip genel amaçlı diyotlara kıyasla çok daha kararlı voltaj referansı sağlar. Düşük akım tüketimi ve geniş voltaj aralığı, batarya ile çalışan uygulamalarda tercih edilmesini sağlar.

Hassas voltaj referansı, sıcaklık sensörleri ve enstrümantasyon devrelerinde yaygın olarak kullanılan diyot, diğer elektronik komponentler ile birlikte, laboratuvar ekipmanlarından batarya şarj devrelerine kadar geniş bir uygulama yelpazesine sahiptir.

Teknik Özellikler

LM385Z Düşük Gerilim Referans Diyotu 1.2V TO-92'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Referans Voltajı: 1.235V (±2% tolerans)
• Çalışma Akımı Aralığı: 10µA - 20.0mA
• Dinamik Empedans (Zz): 1.0Ω (tipik @ 100µA)
• Sıcaklık Katsayısı: 30ppm/°C (tipik)
• Gürültü Voltajı: 20µV RMS (tipik, 10Hz-10kHz)
• Uzun Dönem Kararlılık: 20ppm/1000 saat (tipik)
• Paket Tipi: TO-92 (3 bacaklı)
• Maksimum Ters Voltaj: 30.0V
• Çalışma Sıcaklığı Aralığı: -40°C ile +85°C
• Depolama Sıcaklığı Aralığı: -65°C ile +150°C
• Maksimum Jonksiyon Sıcaklığı: 150°C
• Termal Direnç (Junction to Ambient): 180°C/W
• Güç Dağılımı: 500mW (maksimum)

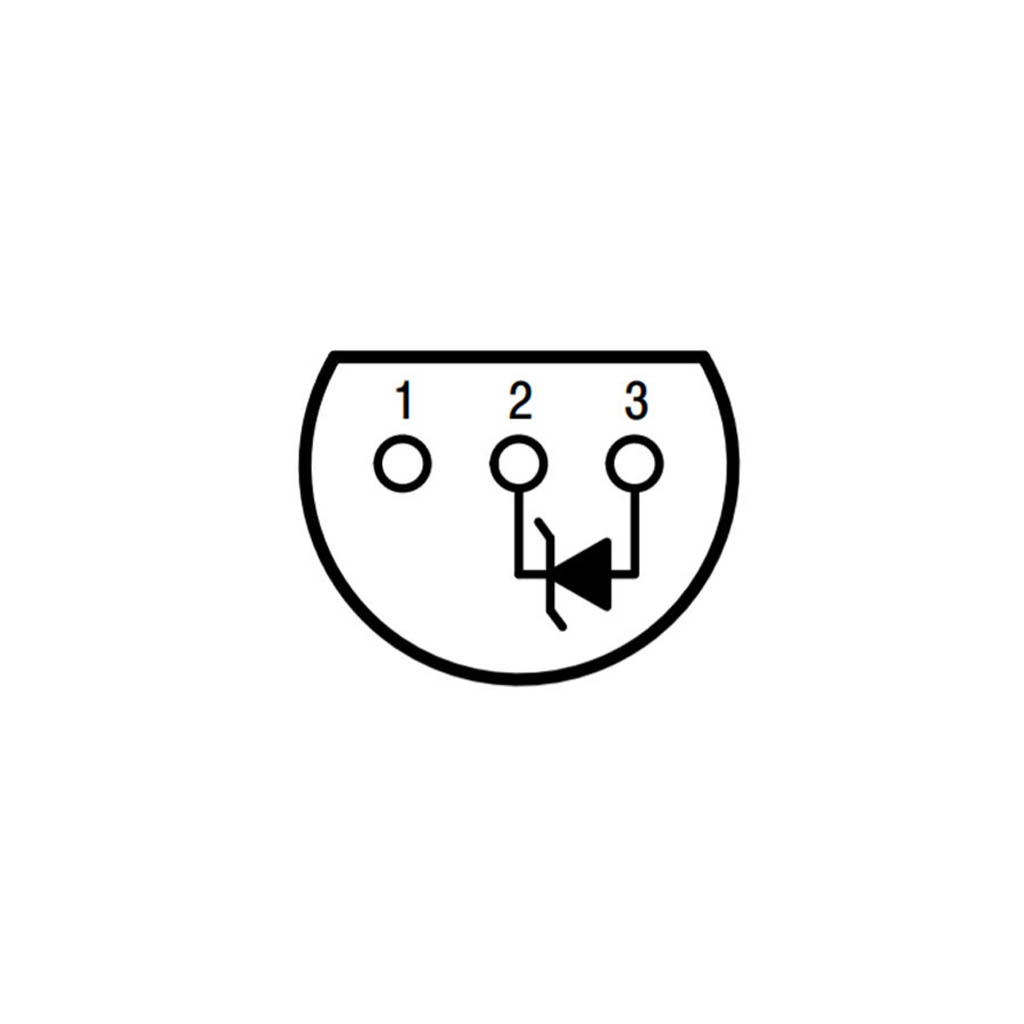

• Pin Konfigürasyonu: Anot (1), Katot (2), NC (3)
• Montaj Tipi: THT (Through-Hole Technology)
• Voltaj Kırılma Karakteristiği: Keskin (Sharp)
• Programlanabilir Versiyon: Hayır
• RoHS Uyumluluğu: Evet
• Bacak Materyal Tipi: Kalay kaplı bakır
• Boyutlar (yaklaşık): 4.45mm × 4.10mm × 3.30mm
• Üretici: Texas Instruments / National Semiconductor
• Referans Tipik Akımı: 400µA
• Üretim Teknolojisi: Bipolar

Kullanım Alanları

LM385Z Düşük Gerilim Referans Diyotu 1.2V TO-92'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ölçüm ve Enstrümantasyon

• Hassas ölçüm devreleri
• Analog-Dijital dönüştürücüler
• Dijital voltmetreler
• Sensör arayüzleri
• Skala ayar devreleri

Güç Devreleri

• Lineer regülatör devreleri
• Hassas güç kaynakları
• Batarya şarj devreleri
• Akım sınırlama devreleri
• Voltaj monitörleri

Analog Devreler

• Op-amp referans devreleri
• Karşılaştırıcılar
• Osilatör devreleri
• Fonksiyon jeneratörleri
• Gerilim kontrollü osilatörler

Avantajlar ve Özellikler

LM385Z Düşük Gerilim Referans Diyotu 1.2V TO-92'nin sağladığı avantajlar ve çözümler.

• Yüksek Kararlılık: Çok düşük sıcaklık katsayısı ile güvenilir referans
• Düşük Dinamik Empedans: 1Ω değeri ile mükemmel yük regülasyonu
• Geniş Çalışma Akımı: 10µA-20mA aralığında kullanılabilme esnekliği
• Düşük Gürültü: 20µV RMS ile hassas uygulamalarda ideal
• TO-92 Paketi: Kolay kullanım ve standart breadboard uyumluluğu
• Düşük Güç Tüketimi: 10µA ile çalışabilme özelliği sayesinde batarya ömrü koruması
• Uzun Dönem Kararlılık: 20ppm/1000 saat değeri ile güvenilir çalışma
• Keskin Diz Karakteristiği: Hassas ve tekrarlanabilir referans voltajı
• Geniş Çalışma Sıcaklığı: -40°C ile +85°C arasında güvenilir performans
• Düşük Fiyat/Performans Oranı: Ekonomik maliyetle profesyonel sonuçlar

Montaj ve Kullanım

LM385Z Düşük Gerilim Referans Diyotu 1.2V TO-92'nin montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Pin Bağlantısı: Anot-Katot-NC pin sıralamasına dikkat edin
• Isı Yönetimi: Isı kaynaklarından uzakta konumlandırın
• Breadboard Montajı: Standart 0.1" (2.54mm) aralıklı breadboard uyumlu
• PCB Tasarımı: Temiz toprak bağlantısı ve kısa izler kullanın
• Gürültü Önleme: Katottan toprağa bypass kapasitör ekleyin

Temel kullanım devreleri:

• Basit Referans: Seri direnç ve LM385Z temel yapılandırması
• Buffered Referans: Op-amp ile tamponlama yapılmış referans
• Ayarlanabilir Referans: Potansiyometre ile ince ayar imkanı
• Yüksek Voltaj Referansı: Op-amp ile yükseltilmiş referans
• Akım Referansı: Sabit akım kaynağı olarak kullanım

Sorun Giderme ve İpuçları

LM385Z Düşük Gerilim Referans Diyotu 1.2V TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Voltaj: Seri direnç değerini düşürerek çalışma akımını artırın
• Yüksek Gürültü: Bypass kapasitörü ekleyin, PCB düzenine dikkat edin
• Çalışma Sorunu: Minimum 10µA akımın sağlandığından emin olun
• Sıcaklık Sapması: Termal izolasyon veya kompanzasyon devresi kullanın
• Yüksek Ölçüm Hatası: Kelvin bağlantı tekniği kullanın

Tasarım İpuçları

• ADC referansında tamponlama için yüksek empedanslı op-amp kullanın
• Yük değişimine karşı duyarlılığı azaltmak için daha yüksek çalışma akımı seçin
• Yüksek hassasiyet gerektiren uygulamalarda termal izolasyon düşünün
• Hızlı geçiş tepkisi için katottan toprağa küçük kapasitör ekleyin
• Batarya uygulamalarında düşük akım modu (10-50µA) ile güç tasarrufu yapın
• Op-amp ile kullanımda kapalı çevrim stabilizasyonuna dikkat edin
