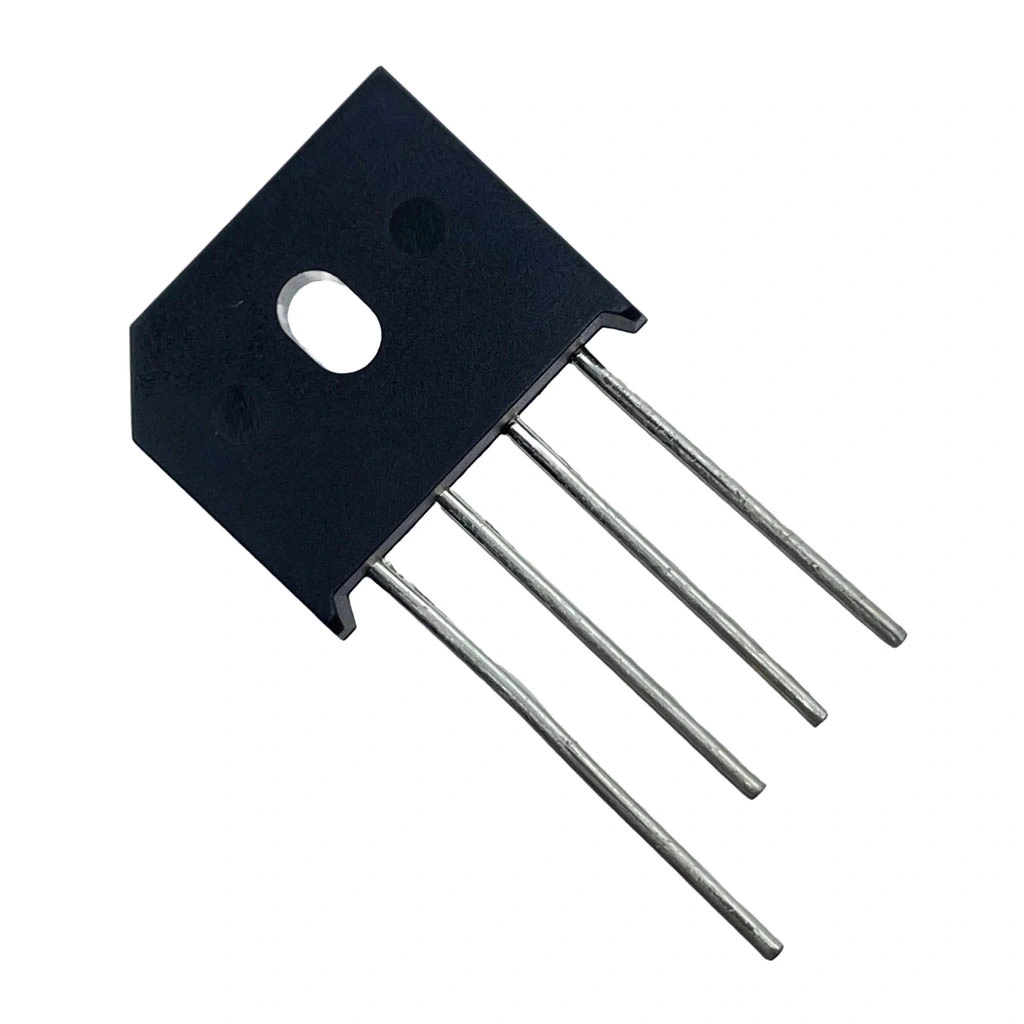

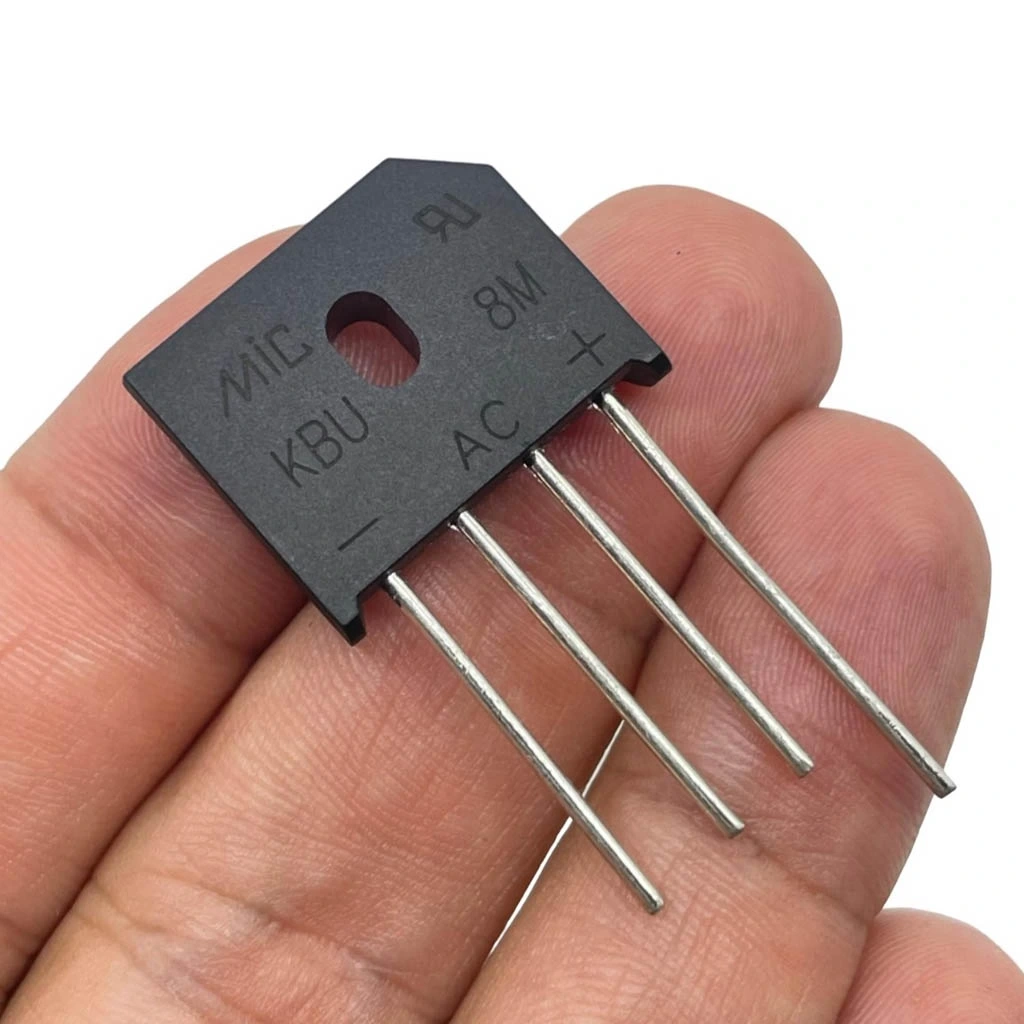

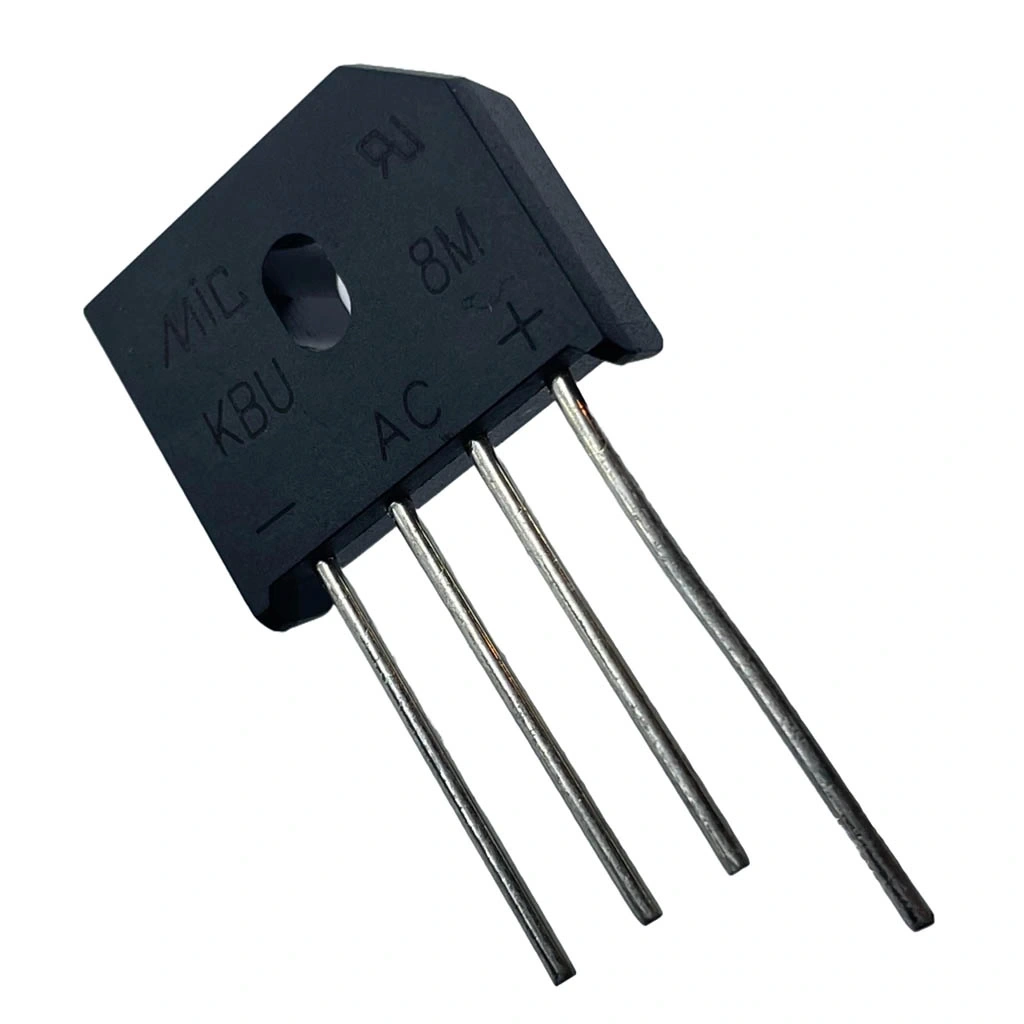

8A 1000V Köprü Diyot KBU8M

8A 1000V Köprü Diyot KBU8M

KBU8M, yüksek akım ve yüksek gerilim kapasitesine sahip, tam dalga köprü doğrultucu diyottur. 8A sürekli akım ve 1000V ters gerilim dayanımı ile, bu köprü diyot güç kaynakları ve endüstriyel uygulamalar için güçlü ve güvenilir bir çözüm sunar. Kompakt KBU paketi, standart köprü doğrultuculara göre daha iyi ısı dağıtımı sağlar.

Tek paket içerisinde dört diyot içeren bu genel amaçlı diyot düzeneği, AC-DC dönüşüm devreleri için ideal bir seçimdir. Düşük ileri yön gerilim düşümü ile verimli çalışma sağlarken, geniş çalışma sıcaklığı aralığı zorlu ortamlarda güvenilir performans sunar.

Modern elektronik cihazların güç kaynağı tasarımında yaygın olarak kullanılan diyot köprüsü, diğer elektronik komponentler ile birlikte, SMPS devreleri, endüstriyel motor kontrol sistemleri, aydınlatma ekipmanları ve şarj cihazları gibi birçok uygulamada kullanılmaktadır.

Teknik Özellikler

8A 1000V Köprü Diyot KBU8M'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Maksimum Sürekli İleri Akım (IF): 8.0A
• Maksimum Ters Gerilim (VRRM): 1000V
• Maksimum Ani İleri Akım (IFSM): 200A (60Hz, 1 çevrim)
• İleri Gerilim Düşümü (VF): 1.0V @ 8A (maksimum)
• Ters Akım (IR): <5µA @ 1000V (25°C)
• Yapı: Tek fazlı tam dalga köprü doğrultucu
• Paket Tipi: KBU (Köprü Doğrultucu)
• Bağlantı Sayısı: 4 pin
• Montaj Tipi: THT (Through-Hole Technology)
• Çalışma Sıcaklığı Aralığı (Tj): -55°C ile +150°C arası
• Depolama Sıcaklığı Aralığı (Tstg): -55°C ile +150°C arası
• Termal Direnç (Junction to Case): 2.0°C/W
• Termal Direnç (Junction to Ambient): 30°C/W
• Dayanma Gerilimi (RMS): 700V
• Pin Konfigürasyonu: "+" ve "-" DC çıkışlar, "~" AC girişler
• Malzeme: Silikon yarıiletken
• Maksimum Güç Dağılımı: 80W
• Dielektrik Gücü: 1500V RMS
• RoHS Uyumluluğu: Evet
• Boyutlar (Yaklaşık): 15.2mm × 15.7mm × 4.8mm
• Ağırlık (Yaklaşık): 2.0g
• Kurşunsuz: Evet
• Sertifikasyon: UL, cUL (dosya numarası E54214)
• Soğutucu Montaj Desteği: Var (Merkez delikli)

Kullanım Alanları

8A 1000V Köprü Diyot KBU8M'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Kaynakları

• Lineer AC/DC güç kaynakları
• SMPS (Anahtarlamalı güç kaynakları)
• UPS (Kesintisiz güç kaynakları)
• Adaptörler ve şarj cihazları
• Endüstriyel güç üniteleri

Motor Kontrol Sistemleri

• DC motor sürücüleri
• Küçük ve orta güçlü motor kontrolörleri
• Elektromanyetik frenleme sistemleri
• Endüstriyel otomasyon ekipmanları
• Fan ve pompa kontrol devreleri

Diğer Uygulamalar

• LED aydınlatma sürücüleri
• Batarya şarj devreleri
• Welding (kaynak) ekipmanları
• Endüstriyel kontrol devreleri
• Elektrikli ev aletleri

Avantajlar ve Özellikler

8A 1000V Köprü Diyot KBU8M'nin sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 8A sürekli ile endüstriyel uygulamalar için ideal
• Yüksek Gerilim Dayanımı: 1000V ters gerilim ile güvenli çalışma marjı
• Kompakt KBU Paketi: Verimli ısı dağıtımı ve kolay montaj
• Düşük Voltaj Düşümü: 1.0V @ 8A ile verimli enerji kullanımı
• Tek Paket Çözüm: Dört diyotlu entegre yapı ile PCB alan tasarrufu
• Geniş Sıcaklık Aralığı: -55°C ile +150°C arası güvenilir çalışma
• Delik Montaj Desteği: Soğutucu ile kullanım için merkez montaj deliği
• Yüksek Güç Kapasitesi: 80W güç dağıtımı ile zorlu uygulamalar için uygun
• Yüksek Surge Dayanımı: 200A darbe akımı ile güvenilir çalışma
• Endüstriyel Standartlara Uyum: UL ve cUL sertifikasyonları

Montaj ve Kullanım

8A 1000V Köprü Diyot KBU8M'nin montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Soğutucu Kullanımı: >4A sürekli uygulamalarda termal macun ile soğutucu kullanın
• PCB Tasarımı: Güç izleri için minimum 3mm genişlik kullanın
• Montaj Pozisyonu: Maksimum hava akışı için dikey konumlandırın
• Lehimleme Parametreleri: 260°C maksimum, 10 saniyeden az
• İzolasyon Mesafesi: 1000V için en az 4mm creepage mesafesi bırakın

Temel kullanım devreleri:

• Temel AC/DC Dönüşüm: Transformatör + köprü diyot + filtre kapasitör
• Tam Dalga Doğrultma: İki AC giriş, iki DC çıkış ile klasik köprü yapısı
• Şarj Devresi: Transformatör + köprü + regülatör
• Korumalı Besleme: Köprü diyot + varistör + sigorta kombinasyonu
• Yüksek Akım Uygulaması: Paralel köprüler ile akım kapasitesi artırma

Sorun Giderme ve İpuçları

8A 1000V Köprü Diyot KBU8M kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu ekleyin veya daha büyük soğutucu kullanın
• Çıkış Dalgalanması: Daha büyük filtre kapasitörleri kullanın
• Düşük Verim: AC giriş ve DC çıkış izlerinin genişliğini artırın
• Başlangıç Akımı Sorunları: Soft-start devresi veya NTC termistör ekleyin
• EMI/Gürültü: Giriş ve çıkışa uygun filtre kapasitörleri ekleyin

Tasarım İpuçları

• Yüksek akım uygulamalarında köprü çevresine hava akışını optimize edin
• Darbe akımını sınırlamak için AC girişe seri küçük bir direnç ekleyin
• Çalışma sıcaklığını düzenli kontrol edin, 100°C üzeri sıcaklıklar diyot ömrünü kısaltır
• RF girişimleri azaltmak için çıkışa seramik bypass kapasitörleri ekleyin
• İndüktif yükler için snubber devresi ekleyerek gerilim sıçramalarını önleyin
• Trafo seçiminde sekonder akımını 8A * 1.5 = 12A olarak boyutlandırın

Paket İçeriği

• 8A 1000V Köprü Diyot KBU8M
