1N5348B 5W 11V ±5% Zener Diyot

1N5348B 5W 11V 5% Zener Diyot

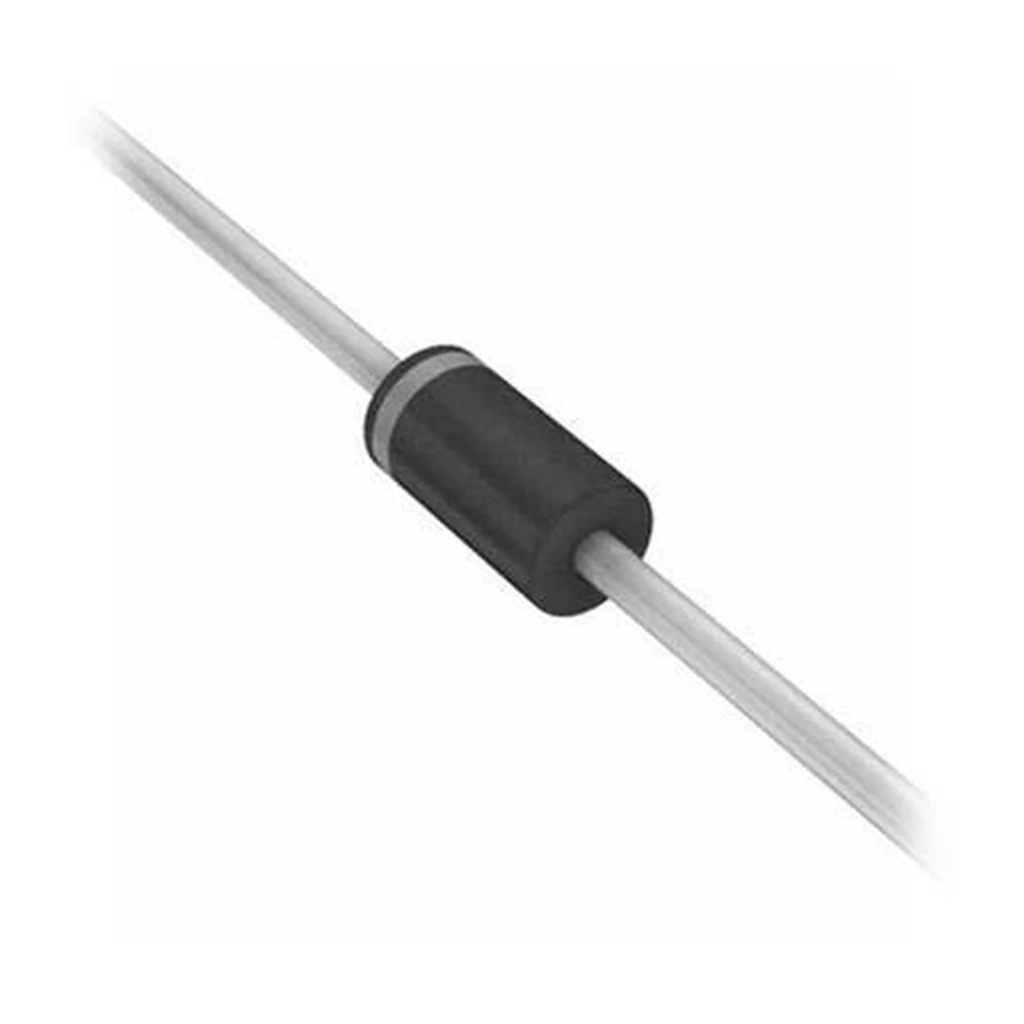

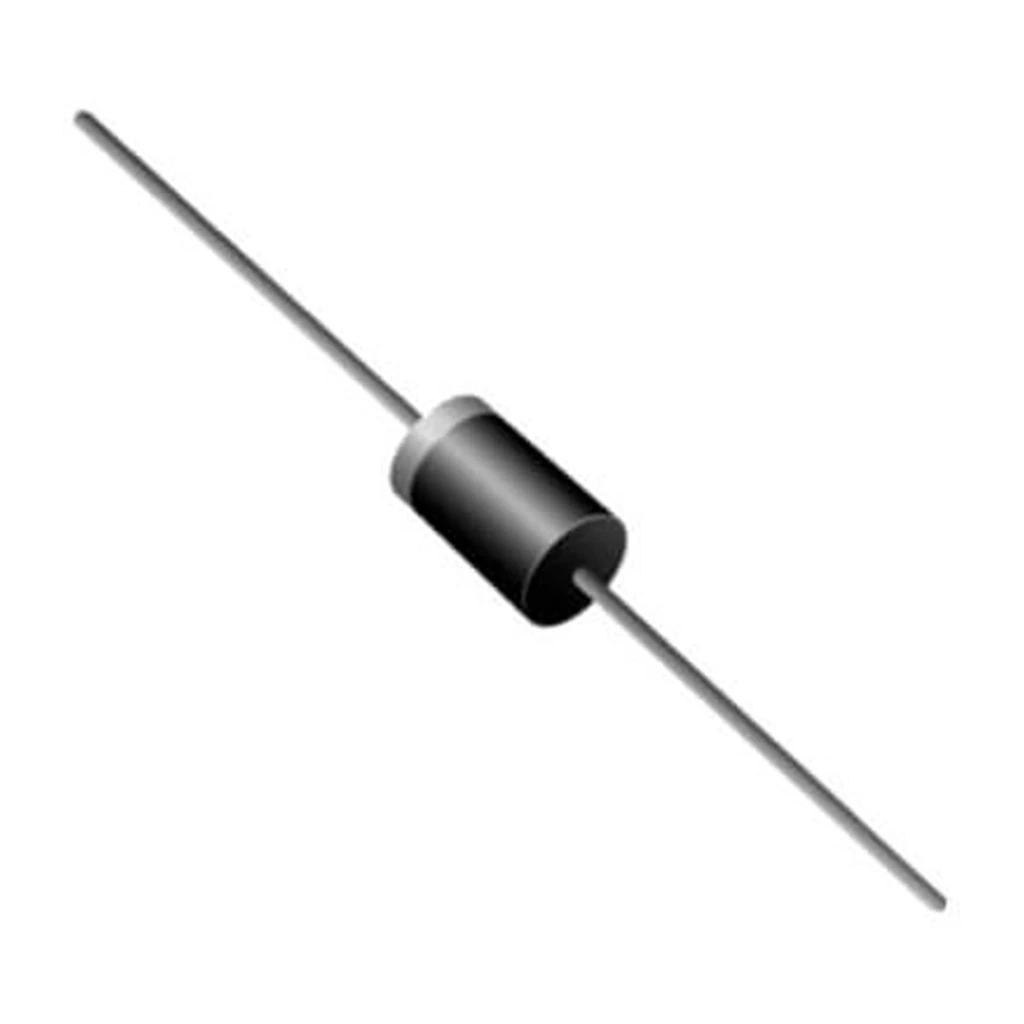

1N5348B, 5W güç kapasitesine sahip yüksek performanslı bir zener diyottur. 11V zener voltajı ile gelişmiş voltaj regülasyonu ve aşırı gerilim koruması sağlayan bu komponent, DO-15 (Axial) paketinde sunulmaktadır. %5 tolerans ile hassas voltaj regülasyonu gerektiren uygulamalarda güvenilir performans sunar.

Standart düşük güçlü diyotlara kıyasla çok daha yüksek güç kapasitesi ile, endüstriyel ekipmanlar, güç kaynakları ve motor sürücü devrelerinde daha güçlü koruma ve regülasyon imkanı sağlar. Geniş çalışma sıcaklığı aralığı zorlu ortamlarda güvenilir çalışma sunar.

Güç elektroniği ve endüstriyel kontrol uygulamalarında yaygın olarak kullanılan genel amaçlı diyotlara göre daha yüksek güç dayanımı sunan bu komponent, diğer elektronik komponentler ile birlikte, güç kaynakları, aydınlatma sistemleri ve batarya şarj devrelerinde sıklıkla kullanılmaktadır.

Teknik Özellikler

1N5348B 5W 11V 5% Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 11.0V (±5% tolerans)
• Maksimum Güç Dağılımı: 5.0W
• Test Akımı (Izt): 170mA
• Maksimum Zener Empedansı (Zzt): 2.5Ω
• Maksimum Ters Akım (Ir): 10.0µA @ 8V
• Paket Tipi: DO-15 (Axial)
• Maksimum İleri Voltaj (Vf): 1.2V @ 200mA
• Çalışma Sıcaklığı Aralığı: -65°C ile +175°C arası
• Depolama Sıcaklığı Aralığı: -65°C ile +175°C arası
• Termal Direnç (Junction to Lead): 15°C/W
• Termal Direnç (Junction to Ambient): 35°C/W
• Maksimum Jonksiyon Sıcaklığı (Tj): 175°C
• Montaj Tipi: THT (Through-Hole Technology)
• Polarite İşareti: Katot bandı ile işaretli
• RoHS Uyumluluğu: Evet
• Halojensiz: Evet
• Sıcaklık Katsayısı: Yaklaşık 0.075%/°C
• Paket Boyutları: 7.5mm × 3.7mm (tipik)
• Bacak Uzunluğu: 28.5mm (tipik)
• Bacak Çapı: 0.8mm (tipik)
• Üretici: Vishay/Microsemi
• Eşdeğer Modeller: NTE5126A, 1N5348B
• Darbe Dayanımı: 550W (10ms darbe)

Kullanım Alanları

1N5348B 5W 11V 5% Zener Diyot'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Kaynakları

• Lineer güç kaynakları
• Şönt regülatörler
• Aşırı gerilim koruması
• Referans voltaj devreleri
• Kesintisiz güç kaynakları

Endüstriyel Uygulamalar

• Motor sürücü devreleri
• Endüstriyel kontrol sistemleri
• Otomasyon ekipmanları
• Sensör arabirimleri
• PLC giriş koruması

Aydınlatma ve Enerji Sistemleri

• LED sürücüler
• Batarya şarj kontrol devreleri
• Solar enerji sistemleri
• Aydınlatma kontrol devreleri
• Güç izleme ekipmanları

Avantajlar ve Özellikler

1N5348B 5W 11V 5% Zener Diyot'un sağladığı avantajlar ve çözümler.

• Yüksek Güç Kapasitesi: 5W değeri ile güçlü koruma ve regülasyon
• Hassas Tolerans: %5 değeri ile güvenilir voltaj referansı
• Düşük Dinamik Direnç: 2.5Ω empedans ile mükemmel yük regülasyonu
• Yaygın Kullanılan Voltaj: 11V ile 12V sistemler için ideal
• DO-15 Paketi: Kolay montaj ve yüksek ısı dağıtımı
• Geniş Çalışma Sıcaklığı: -65°C ile +175°C arası güvenilir çalışma
• Yüksek Darbe Dayanımı: 550W tepe güç kapasitesi
• Kolay Temin Edilebilirlik: Endüstri standardı model
• Düşük Sıcaklık Katsayısı: Sıcaklık değişimlerine karşı kararlı voltaj
• Uzun Ömür: Yüksek güç uygulamalarında dayanıklılık

Montaj ve Kullanım

1N5348B 5W 11V 5% Zener Diyot'un montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• Polarite Kontrolü: Katot bandının doğru yönde olduğundan emin olun
• Isı Yönetimi: Yüksek güçlerde soğutucu veya geniş bakır alanları kullanın
• Lehimleme Parametreleri: 260°C maksimum, 10 saniyeden az
• PCB Tasarımı: Diyot çevresinde geniş bakır alanlar bırakın
• Mekanik Destek: Uzun bacaklar mekanik stres oluşturabilir, kısaltın

Temel kullanım devreleri:

• Şönt Regülatör: Seri direnç + zener yapısı ile basit voltaj regülasyonu
• Aşırı Gerilim Koruması: Korunacak devreye paralel bağlantı
• Referans Voltajı: Op-amp veya komparatör devrelerinde referans kaynağı
• LED Sürücü: Sabit akım kaynağı için referans voltajı
• Batarya Şarj Kontrolü: Maksimum şarj voltajını sınırlama

Sorun Giderme ve İpuçları

1N5348B 5W 11V 5% Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu veya daha düşük çalışma akımı kullanın
• Kararsız Voltaj: Seri direnç değerini azaltarak zener akımını artırın
• Yetersiz Regülasyon: Minimum zener akımının (20mA) sağlandığından emin olun
• Diyot Arızası: Gerilim sıçramalarına karşı TVS diyot veya varistör ekleyin
• Yük Değişimleri: Daha düşük çıkış empedansı için tamponlama op-amp kullanın

Tasarım İpuçları

• Hassas uygulamalar için zener diyotu akım kaynağı ile besleyin
• Geçici darbelere karşı paralel seramik kapasitör (0.1µF) ekleyin
• Daha kararlı referans için sıcaklık kompanzasyonu devresi kullanın
• Kritik uygulamalarda yedekli koruma için çift diyot düşünün
• 12V sistemlerde 11V zener, optimal koruma marjı sağlar
• Daha yüksek akım gerektiren uygulamalarda transistör ile akım artırımı yapılabilir

Paket İçeriği

• 1N5348B 5W 11V 5% Zener Diyot
