5mm Ldr Işık Sensörü

5mm LDR Işık Sensörü

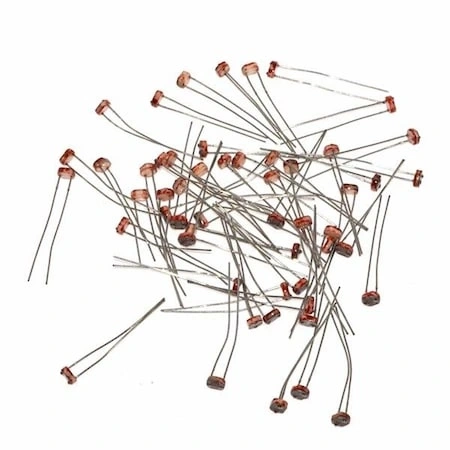

5mm LDR Işık Sensörü, ortam ışığındaki değişimleri algılamak için kullanılan basit fakat etkili bir fotodirençtir. Işık şiddetine bağlı olarak direnci değişen bu bileşen, ışık arttıkça direnç azalması prensibine dayanarak çalışır.

Bu ışık sensörü, Arduino ve diğer mikrodenetleyici projeleri için ideal bir bileşendir. Basit bir gerilim bölücü devresiyle kullanılarak gün ışığı sensörleri, otomatik aydınlatma sistemleri ve ışık seviyesi kontrolleri yapmak mümkündür.

Kompakt 5mm boyutu ve geniş çalışma aralığı ile Modüller kategorisinde bulunan LDR sensörü, çevresel ışık koşullarını izlemek ve buna tepki veren akıllı sistemler için ekonomik bir çözüm sunar.

Teknik Özellikler

5mm LDR Işık Sensörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Fotodirenç (LDR - Light Dependent Resistor).
• Çap: 5mm
• Direnç Aralığı: Karanlıkta 0.5MΩ - 2MΩ, Aydınlıkta 2kΩ - 5kΩ,
• Maksimum Voltaj: 150V DC
• Maksimum Güç: 100mW
• Spektral Tepki Dalga Boyu: 540nm (yeşil ışık)
• Tepki Süresi: Aydınlık → Karanlık: ~20ms, Karanlık → Aydınlık: ~30ms
• Çalışma Sıcaklığı: -30°C ~ +70°C
• Direnç Değişim Oranı: >1:1000 (aydınlık:karanlık)
• Gama Değeri: 0.7
• Bağlantı: 2 adet esnek metal bacak
• Bacak Uzunluğu: Yaklaşık 30mm
• Bacak Çapı: 0.5mm
• Polarite: Yok (iki yönlü bağlanabilir)
• Malzeme: Kadmiyum Sülfit (CdS) fotoiletken malzeme
• Histerezis: <10%

Bağlantı ve Kullanım

5mm LDR Işık Sensörünün Arduino ve diğer elektronik sistemlerle bağlantısı ve kullanım talimatları.

Temel bağlantı şeması:

• Gerilim Bölücü Devresi (En Yaygın Kullanım):
  • LDR'nin bir bacağını Arduino 5V veya 3.3V pinine bağlayın
  • LDR'nin diğer bacağını Arduino'nun analog girişine (örn. A0) bağlayın
  • Aynı analog giriş ile GND arasına 10kΩ direnç bağlayın

Bu bağlantı şeması, ışık seviyesi arttıkça analog pin değerinin artacağı şekilde çalışır. Tersi bir davranış için LDR ve sabit direnç yerlerini değiştirebilirsiniz.

Arduino ile kullanım adımları:

• Gerilim bölücü devresini kurun
• Arduino IDE ile analog değer okuma kodunu yükleyin
• Serial Monitor veya Serial Plotter ile değerleri gözlemleyin
• Projeniz için uygun eşik değerlerini belirleyin

LDR sensörünün hassasiyeti ve cevap süresi, ortamdaki ışık koşullarına ve sıcaklığa bağlı olarak değişebilir. Daha hassas ve kararlı okumalar için bir filtreleme algoritması veya ortalama alma yaklaşımı kullanabilirsiniz.

Pratik uygulamalar için öneriler:

• Doğrudan güneş ışığı altında çalışırken, sensörün üzerine hafif bir difüzör ekleyerek aşırı doygunluğu önleyebilirsiniz
• Karanlık ortamlarda ölçüm yaparken, parazitli okumaları önlemek için ek filtreleme gerekebilir
• Sensörü dış etkenlerden korumak için şeffaf bir muhafaza içine yerleştirebilirsiniz
• Sıcaklık değişimlerinin LDR okumaları üzerindeki etkisini göz önünde bulundurun

Uygulama Alanları

5mm LDR Işık Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Akıllı Aydınlatma Sistemleri

• Gün ışığına bağlı otomatik ışık kontrolü
• Enerji tasarruflu akıllı ev aydınlatması
• Gece lambası otomasyonu
• Akıllı perde/jaluzi kontrolü
• Güneş takip sistemleri

Çevresel İzleme

• Bitki yetiştirme sistemleri
• Hava durumu izleme istasyonları
• Güneş ışığı yoğunluğu ölçümü
• İç mekan aydınlatma kalitesi takibi
• Kamera otomasyonu ve pozlama kontrolü

Eğitim ve Hobi Projeleri

• Işığa tepki veren robotlar
• Elektronik renk algılama uygulamaları
• Işık takip eden sistemler
• Basit alarm sistemleri
• İnteraktif sanat projeleri

Proje Örnekleri

5mm LDR Işık Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Otomatik Gece Lambası

Arduino Nano, LDR ışık sensörü, LED'ler ve 3D baskı muhafaza kullanarak akıllı bir gece lambası yapabilirsiniz. LDR, ortam ışığını sürekli olarak ölçer. Oda karanlıklaştığında, LED'ler otomatik olarak yanar ve odayı hafif bir şekilde aydınlatır. Arduino, LED'lerin parlaklığını ortam ışığına göre kademeli olarak ayarlayabilir - oda ne kadar karanlıksa, ışık o kadar parlak olur. Sistem, hareket sensörü ile geliştirilebilir: hareket algılandığında ışıklar yanar, belirli bir süre hareket olmazsa kısılır veya kapanır. Düşük güç tüketimi için LED'ler PWM ile kontrol edilir. Bu enerji verimli ve kullanışlı gece lambası, çocuk odaları, koridorlar veya yatak odaları için idealdir.

Bitkiler İçin Otomatik Sulama Sistemi

Arduino Uno, LDR sensörü, toprak nemi sensörü, su pompası ve LCD ekran kullanarak akıllı bir bitki bakım sistemi geliştirebilirsiniz. LDR sensörü, bitkinin aldığı ışık miktarını ölçerek gün içindeki ışık süresini takip eder. Sistem, toprak nemi sensörünün verileriyle birlikte ışık verilerini değerlendirerek bitkinin ihtiyacına göre sulama programı oluşturur. Örneğin, çok fazla güneş alan bitkilerin daha fazla suya ihtiyacı olabilir. LCD ekran, ışık seviyesi, toprak nemi ve son sulama zamanı gibi bilgileri gösterir. Batarya ile çalışabilecek kompakt bir tasarımla, ev bitkilerinizi otomatik olarak izleyip sulayabilirsiniz. Bu sistem, sık seyahat edenler veya bitki bakımında zorlananlar için ideal bir çözümdür.

Güneş Enerjisi Verimliliği İzleme Cihazı

Arduino Pro Mini, LDR sensörü, ESP8266 WiFi modülü ve küçük güneş paneli kullanarak güneş enerjisi verimliliğini izleyen bir sistem oluşturabilirsiniz. LDR, gün boyunca ışık seviyesini ölçerken, güneş paneli ürettiği voltajı Arduino'ya gönderir. Sistem, ışık seviyesi ve üretilen enerji arasındaki ilişkiyi analiz ederek güneş panelinin verimliliğini hesaplar. ESP8266 modülü, verileri bir bulut platformuna göndererek uzaktan izleme sağlar. Web uygulaması veya mobil uygulama üzerinden günlük, haftalık ve aylık güneş enerjisi üretim verileri grafiklerle gösterilir. Sistem ayrıca panel yerleşimi için en iyi konumu belirlemeye yardımcı olabilir. Bu cihaz, güneş enerjisi sistemleri kullanan ev sahipleri veya küçük işletmeler için maliyet tasarrufu sağlayan bir araçtır.

Sorun Giderme ve İpuçları

5mm LDR Işık Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Okumalar: Analog okumalarda dalgalanmalar için ortalama alma yöntemi kullanın veya kapasitör ile filtreleme yapın.
• Düşük Hassasiyet: Pull-down direnç değerini ayarlayın. 10kΩ yerine 47kΩ veya 100kΩ deneyebilirsiniz.
• Işık Değişimlerine Yavaş Tepki: LDR'nin tepki süresini dikkate alın ve yazılımda gecikme ekleyin.
• Aşırı Duyarlılık: LDR üzerine yarı saydam bir difüzör yerleştirerek aşırı hassasiyeti azaltabilirsiniz.
• Yanlış Değer Aralığı: Ortamınıza uygun min/max değerler için map() fonksiyonu ile değerleri ölçekleyin.

Performans İpuçları

• Farklı ışık koşullarında kalibrasyon yaparak daha doğru sonuçlar elde edin
• LDR'yi doğrudan güneş ışığından ve ısı kaynaklarından koruyun
• Yüksek hassasiyet için operasyonel amplifikatör (op-amp) devresi kullanabilirsiniz
• Dijital giriş gerektiğinde, komparatör devresi ekleyerek LDR'yi dijital okumalarda kullanabilirsiniz
• Uzun kablo kullanımında sinyal bozulmasını önlemek için LDR'yi mikrodenetleyiciye yakın konumlandırın

Paket İçeriği

• 5mm LDR Işık Sensörü
