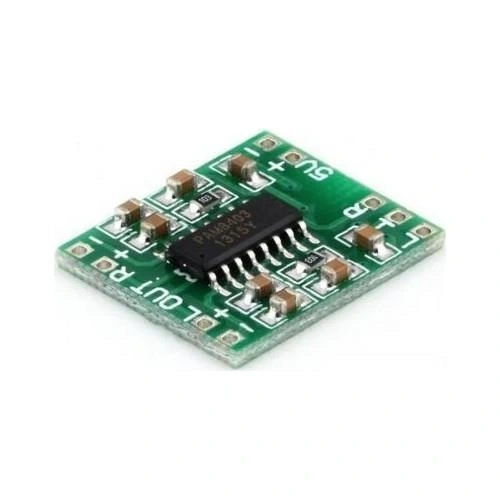

2 Kanal 3W Mini Amfi Modülü - PAM8403 Devresi

2 Kanal 3W Mini Amfi Modülü - PAM8403 Devresi

2 Kanal 3W Mini Amfi Modülü - PAM8403 Devresi, ultra kompakt boyutta stereo ses yükseltme imkanı sunan yüksek verimli bir Class D amplifikatör modülüdür. PAM8403 entegresini kullanan bu mini amplifikatör, küçük boyutuna rağmen kanal başına 3W güç çıkışı sağlar.

Düşük güç tüketimi ve yüksek ses kalitesi sunan bu modül, Arduino projeleri, taşınabilir müzik cihazları ve DIY hoparlör sistemleri için ideal bir ses yükseltme çözümüdür.

5V besleme voltajı ile çalışan ve çift kanallı stereo ses çıkışı sağlayan bu amfi kartı, modüller kategorisindeki en kullanışlı ses amplifikasyon ürünlerinden biridir.

Teknik Özellikler

2 Kanal 3W Mini Amfi Modülü - PAM8403 Devresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

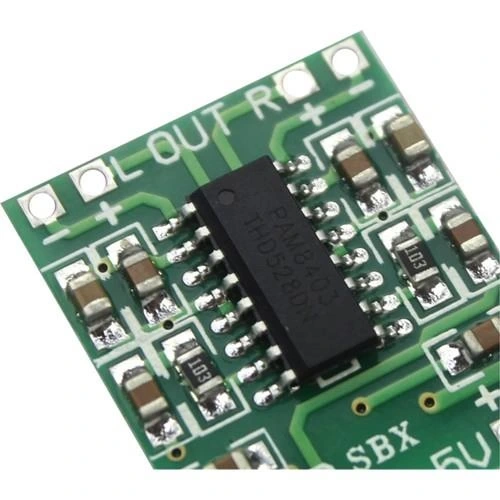

• Amplifikatör Entegresi: PAM8403
• Amplifikatör Sınıfı: Class D
• Kanal Sayısı: 2 (Stereo)
• Çıkış Gücü: 2 x 3W (4Ω yükte, 5V beslemede)
• Çalışma Gerilimi: 2.5V - 5.5V DC
• Verimlilik: %87 (tipik)
• THD+N (Toplam Harmonik Distorsiyon): %1 (1kHz, 3W)
• Sinyal/Gürültü Oranı (SNR): >85dB
• Frekans Yanıtı: 20Hz - 20kHz
• Giriş Empedansı: 10kΩ
• Önerilen Hoparlör Empedansı: 4Ω - 8Ω
• Güç Tüketimi (Boşta): <10mA

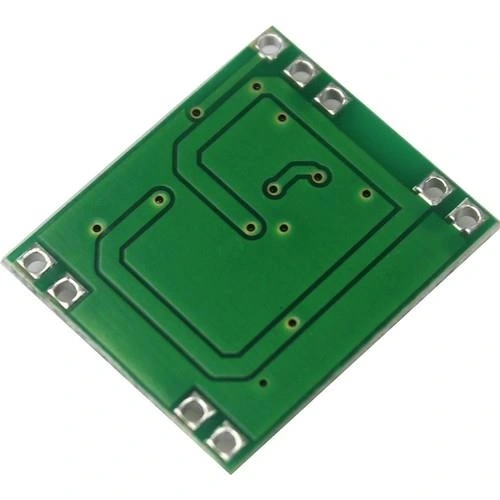

• PCB Boyutları: Yaklaşık 20mm x 20mm x 4mm
• Montaj Delikleri: 4 adet, 2mm çap
• Potansiyometre: Ses seviyesi kontrolü (bazı versiyonlarda)

Kullanım Alanları

2 Kanal 3W Mini Amfi Modülü - PAM8403 Devresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Taşınabilir Ses Sistemleri

• DIY bluetooth hoparlörler
• Pilli müzik çalarlar
• Taşınabilir MP3 yükselticiler
• Cep telefonu amplifikatörleri
• Mini masaüstü hoparlörler

Elektronik Projeler

• Arduino ses projeleri
• Müzik kutuları
• Oyuncak ses devreleri
• Eğitim amaçlı amplifikatör deney setleri
• Elektronik müzik enstrümanları

Ev ve Hobi Uygulamaları

• PC hoparlör sistemleri
• Model araç ses sistemleri
• Mini TV ses güçlendiricileri
• Mobilya içi gizli hoparlör sistemleri
• Akıllı ev ses modülleri

Avantajlar ve Özellikler

2 Kanal 3W Mini Amfi Modülü - PAM8403 Devresi'nin sağladığı avantajlar ve çözümler.

• Ultra Kompakt Boyut: Minyatür PCB tasarımı
• Stereo Ses: Çift kanallı yüksek kalite
• Yüksek Verimlilik: Class D teknolojisi ile düşük ısı üretimi
• Düşük Güç Tüketimi: Pilli uygulamalar için ideal
• Yüksek Ses Kalitesi: Düşük distorsiyon ve geniş frekans aralığı
• Kolay Entegrasyon: Basit bağlantı yapısı
• Düşük Voltaj Çalışma: 5V USB beslemesi ile kullanım
• Düşük Maliyet: Ekonomik ses yükseltme çözümü
• Hafif Ağırlık: Taşınabilir projeler için uygun
• Çoklu Uygulama: Farklı ses kaynaklarıyla uyumlu

Kurulum ve Bağlantı

2 Kanal 3W Mini Amfi Modülü - PAM8403 Devresi'nin kurulum ve bağlantı süreci hakkında bilgiler.

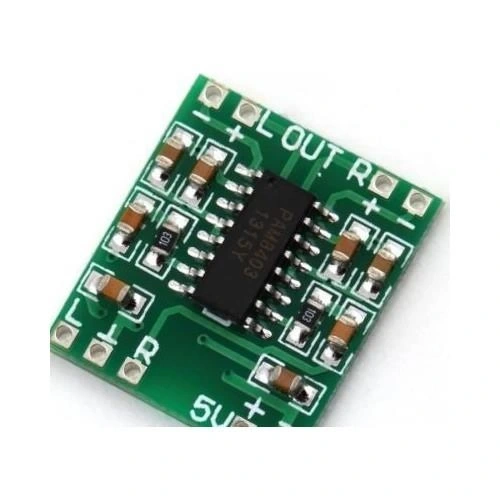

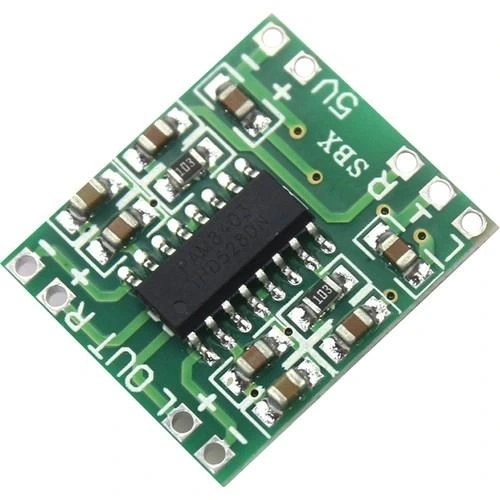

Temel bağlantı pinleri:

• VCC: 5V güç kaynağı bağlantısı
• GND: Toprak bağlantısı
• L: Sol kanal ses girişi
• R: Sağ kanal ses girişi
• L+/L-: Sol hoparlör çıkışı (pozitif/negatif)
• R+/R-: Sağ hoparlör çıkışı (pozitif/negatif)

Kurulum adımları:

• Güç Bağlantısı: 5V güç kaynağını VCC ve GND pinlerine bağlayın
• Ses Kaynağı Bağlantısı: MP3 çalar, telefon veya Arduino ses çıkışını L ve R girişlerine bağlayın
• Hoparlör Bağlantısı: 4Ω veya 8Ω hoparlörleri L+/L- ve R+/R- çıkışlarına bağlayın
• Ses Seviyesi Kontrolü: Girişe potansiyometre bağlayarak ses seviyesini ayarlayabilirsiniz

Arduino ile bağlantı örneği:

• Güç: Arduino 5V ve GND pinlerine bağlayın
• Ses Girişi: Arduino'nun PWM pinlerinden üretilen ses sinyalini 100-1000Ω direnç üzerinden L ve R girişlerine bağlayın

Potansiyometre eklemek için:

• 10kΩ potansiyometrenin ortadaki bacağını amplifikatörün L/R girişlerine bağlayın
• Potansiyometrenin bir ucunu ses kaynağının çıkışına, diğer ucunu GND'ye bağlayın

Sorun Giderme ve İpuçları

2 Kanal 3W Mini Amfi Modülü - PAM8403 Devresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ses Yok: Güç kaynağını, bağlantıları ve ses seviyesini kontrol edin
• Düşük Ses Seviyesi: Giriş sinyalinin yeterli olduğundan emin olun, preamplifikatör ekleyin
• Cızırtılı Ses: Güç kaynağını kontrol edin, filtre kapasitörleri ekleyin
• Tek Kanaldan Ses Geliyor: Kablo bağlantılarını ve lehimleri kontrol edin
• Aşırı Isınma: Hoparlör empedansını kontrol edin, yüksek sesle uzun süre kullanmayın

Verimli Kullanım İpuçları

• Yüksek kaliteli 5V güç kaynağı kullanarak temiz ses elde edin
• Kısa ve kaliteli kablolar kullanarak sinyal kaybını azaltın
• Uzun kablo kullanımında ekranlı (shielded) ses kablosu tercih edin
• 4Ω hoparlörler ile maksimum güç elde edin, 8Ω hoparlörler ile daha az güç ancak daha temiz ses elde edin
• Termal sorunları önlemek için uzun süre maksimum güçte çalıştırmayın
• Gürültüyü azaltmak için amplifikatör modülünü diğer elektronik komponentlerden uzak tutun

Paket İçeriği

• 2 Kanal 3W Mini Amfi Modülü - PAM8403 Devresi
