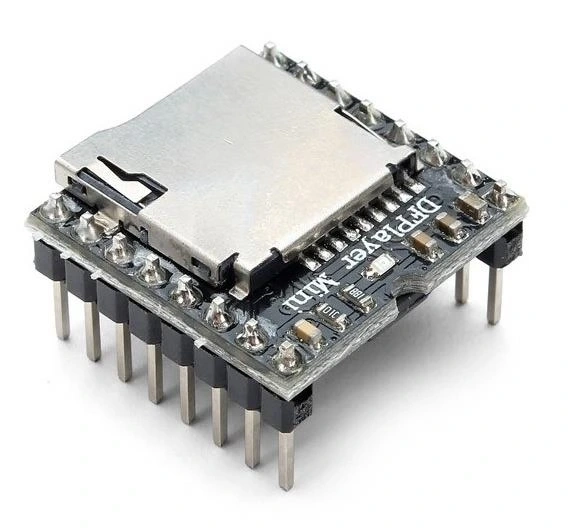

DF Player Mini MP3 Player Modülü (Mini MP3 Ses Kartı)

DF Player Mini MP3 Player Modülü, Arduino ve diğer mikrodenetleyiciler ile ses oynatma projeleriniz için kompakt bir çözümdür. Dahili amplifikatörü sayesinde hoparlöre doğrudan bağlanabilen bu modül, TF kart üzerindeki MP3 dosyalarını kolaylıkla çalar. Robotik projeler, interaktif sergiler ve sesli bildirim sistemleri için idealdir.

Sadece UART seri haberleşme arayüzüyle kontrol edilen bu kompakt modül, basit komutlarla müzik çalma, ses seviyesi ayarlama ve dosya seçimi yapabilmenizi sağlar. 24-bit DAC çıkışı ve 3W amplifikatörü ile kaliteli ses üretir. 3.2V-5V çalışma voltajı aralığı sayesinde farklı mikrodenetleyici platformlarıyla uyumludur.

DF Player Mini MP3 Player Modülü, Arduino ile uyumlu çalışan kullanıcı dostu bir ses çözümüdür. Sesli uyarı sistemleri, müzik kutuları, oyuncaklar ve etkileşimli sanat enstalasyonları gibi çeşitli projelerinizi kolayca geliştirebilirsiniz.

Teknik Özellikler

DF Player Mini MP3 Player Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Mikrodenetleyici: YX5200-24SS
• Çalışma Voltajı: 3.2V - 5.0V DC
• Çalışma Akımı: 20mA
• Desteklenen Depolama: Micro SD Kart (TF Kart), 32GB'a kadar
• Desteklenen Dosya Sistemi: FAT16, FAT32
• Desteklenen Ses Formatları: MP3, WAV, WMA
• MP3 Bit Hızı: 8Kbps - 320Kbps
• Çıkış Gücü: 3W (8 ohm yükte, 5V güç kaynağı ile)
• Ses Çıkışları: Hoparlör çıkışı (DAC + Amplifikatör), kulaklık çıkışı (DAC)
• DAC Çözünürlüğü: 24-bit
• SNR (Sinyal-Gürültü Oranı): 85dB
• Haberleşme Protokolü: Standart Seri UART (Varsayılan 9600bps)
• Kontrol Arayüzleri: UART, AD tuş girişi, Basit IO bağlantısı
• Aranabilir Klasör Sayısı: 100 (00-99)
• Desteklenen Parça Sayısı: Klasör başına 255 parça
• Ses Seviyesi Ayarı: 30 seviye (0-30)
• Ekolayzer Ayarları: 6 farklı mod
• Fiziksel Boyutlar: 20mm × 20mm × 8mm
• Depolama Sıcaklığı: -40°C ~ +85°C
• Çalışma Sıcaklığı: -20°C ~ +75°C

Bağlantı ve Kullanım

DF Player Mini MP3 Player Modülünün bağlantısı ve kullanımı ile ilgili bilgiler.

Arduino ile Bağlantı

DF Player Mini MP3 Player Modülünün Arduino ile bağlantı detayları:

• Temel Bağlantı Şeması
  • VCC → Arduino 5V
  • GND → Arduino GND
  • RX → Arduino pin üzerinden 1K direnç ile (örneğin D10)
  • TX → Arduino (örneğin D11)
  • SPK_1 ve SPK_2 → 3W 8 ohm hoparlör
• Ek Bağlantı Seçenekleri
  • BUSY → Arduino dijital pin (isteğe bağlı, çalma durumunu algılamak için)
  • DAC_R ve DAC_L → Kulaklık veya harici amplifikatör (isteğe bağlı)
  • IO_1 ve IO_2 → İsteğe bağlı basit kontrol butonları
  • ADKEY_1 → Direnç ağı ile kontrol tuşları (isteğe bağlı)
• Güç Beslemesi Notları
  • Modül 3.2V - 5V arasında çalışır
  • Hoparlör kullanımında yeterli akım sağlayan güç kaynağı gereklidir
  • USB gücü ile çalıştırırken yüksek ses seviyelerinde performans düşebilir
  • Harici güç kaynağı kullanılacaksa ortak GND bağlantısı yapılmalıdır
• Micro SD Kart Hazırlama
  • FAT16 veya FAT32 formatında biçimlendirin
  • MP3 dosyaları doğrudan kök dizine veya numaralı klasörlere yerleştirin
  • Dosya isimleri 001.mp3, 002.mp3 şeklinde sıralı olmalıdır
  • Klasörler 01, 02, ... şeklinde adlandırılmalıdır

Arduino Kütüphanesi Kurulumu

DF Player Mini modülünü kullanmak için Arduino kütüphanesinin kurulumu:

• Arduino IDE üzerinden Kurulum
  • Arduino IDE'yi açın
  • Araçlar > Kütüphane Yöneticisi'ni seçin
  • Arama kutusuna "DFRobotDFPlayerMini" yazın
  • DFRobot tarafından geliştirilen kütüphaneyi bulup "Yükle" butonuna tıklayın
• Manuel Kurulum
  • GitHub'dan DFRobotDFPlayerMini kütüphanesini indirin
  • İndirilen ZIP dosyasını açın
  • Klasörü Arduino/libraries/ dizinine kopyalayın
  • Arduino IDE'yi yeniden başlatın
• Kütüphane Kullanımı
  • #include "DFRobotDFPlayerMini.h" ile kütüphaneyi dahil edin
  • SoftwareSerial veya HardwareSerial üzerinden bağlantı kurun
  • mp3.begin(serialPort) ile başlatın
  • Hazır fonksiyonlarla MP3 kontrolü yapın

Temel Komutlar

DF Player Mini modülünün temel kullanım komutları:

• Oynatma Komutları
  • mp3.play(track) - Belirli parçayı çalar
  • mp3.playFolder(folder, track) - Belirli klasördeki parçayı çalar
  • mp3.playMp3Folder(track) - MP3 klasöründen parça çalar
  • mp3.next() - Sonraki parçaya geçer
  • mp3.previous() - Önceki parçaya geçer
• Kontrol Komutları
  • mp3.pause() - Çalmayı duraklatır
  • mp3.start() - Duraklatılmış parçayı devam ettirir
  • mp3.stop() - Çalmayı durdurur
  • mp3.loop(track) - Parçayı sürekli tekrarlar
  • mp3.loopFolder(folder) - Klasördeki tüm parçaları döngüsel çalar
• Ayar Komutları
  • mp3.volume(volume) - Ses seviyesini ayarlar (0-30)
  • mp3.volumeUp() - Ses seviyesini artırır
  • mp3.volumeDown() - Ses seviyesini azaltır
  • mp3.EQ(eq) - Ekolayzer modunu ayarlar (0-5)
  • mp3.outputDevice(device) - Çıkış cihazını seçer
• Durum Sorgulama
  • mp3.readState() - Mevcut durumu okur
  • mp3.readVolume() - Ses seviyesini okur
  • mp3.readEQ() - Ekolayzer modunu okur
  • mp3.readFileCounts() - Toplam dosya sayısını okur
  • mp3.readCurrentFileNumber() - Çalan dosya numarasını okur

Uygulama Alanları

DF Player Mini MP3 Player Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Eğitim ve Hobi Projeleri

DF Player Mini ile eğitim ve hobi amaçlı kullanım:

• İnteraktif Eğitim Araçları
  • Sesli alfabe ve sayı öğretme oyuncakları
  • Dil öğrenimi için telaffuz cihazları
  • Sesli matematik ve bilim deneyleri
  • Dokunmatik sesli haritalar
• Müzik Kutuları
  • Özelleştirilebilir müzik kutuları
  • Doğum günü kartları ve hediyelik eşyalar
  • Sensörle aktifleşen müzik sistemleri
  • Antika müzik kutusu replikaları
• Oyuncak Geliştirme
  • Konuşan bebek ve hayvan figürleri
  • Sesli araba ve model araçlar
  • İnteraktif oyun setleri
  • RFID ile aktifleşen sesli oyuncaklar
• Sanat Projeleri
  • Etkileşimli sanat enstalasyonları
  • Ses ile kontrol edilen kinetik heykeller
  • Çoklu medya sergiler
  • Otomatik ses performansları

Ev ve Ofis Uygulamaları

Ev ve ofis ortamlarında DF Player Mini uygulamaları:

• Akıllı Ev Sistemleri
  • Sesli bildirim sistemleri
  • Kapı zili ve duyuru sistemleri
  • Programlanabilir alarm saatleri
  • Hava durumu ve bilgi anonsları
• Güvenlik Uygulamaları
  • Hareket algılama ile sesli uyarı sistemleri
  • Sahte varlık simülatörleri
  • Acil durum anons sistemleri
  • Hırsız caydırıcı sesli sistemler
• Erişilebilirlik Çözümleri
  • Görme engelliler için sesli yönlendirme
  • Sesli kitap okuyucular
  • Hatırlatıcı ve bilgi sistemleri
  • Dokunmatik kontrollü ses asistanları
• Eğlence ve Dekorasyon
  • Sesli fotoğraf çerçeveleri
  • Tema partileri için özel ses efektleri
  • Tatil dekorasyonları için müzik ve sesler
  • Çocuk odası için ninni çalar

Endüstriyel ve Ticari Uygulamalar

Endüstri ve ticari alanlarda DF Player Mini kullanımı:

• Perakende ve Sunum
  • Ürün tanıtım standları
  • İnteraktif vitrin gösterimleri
  • Sensörle aktifleşen mağaza anonsları
  • Müze ve sergi sesli rehberleri
• Endüstriyel Uyarı Sistemleri
  • Makine durum bildirimleri
  • Sesli iş güvenliği uyarıları
  • Üretim hattı bildirim sistemleri
  • Endüstriyel acil durum anonsları
• Taşıtlar ve Ulaşım
  • Araç içi bilgi ve eğlence sistemleri
  • Bisiklet ve spor ekipmanları için sesli geri bildirim
  • Drone ve RC araçlarda ses efektleri
  • Araç simülatörleri
• Otomatlar ve Kiosk Sistemleri
  • Otomat makineleri için sesli arayüz
  • Self-servis kiosk sistemleri
  • Bilgi terminalleri
  • İnteraktif harita ve yönlendirme sistemleri

Robotik ve IoT Uygulamaları

Robotik ve IoT projelerinde DF Player Mini kullanımı:

• Robotik Projeler
  • Konuşan ve müzik çalan robotlar
  • Eğitim robotları için sesli arayüz
  • Yarışma robotları için ses bildirimleri
  • Robotik oyuncaklarda kişilik ekleme
• IoT ve Akıllı Cihazlar
  • Wi-Fi veya Bluetooth üzerinden kontrol edilen müzik sistemleri
  • Uzaktan kontrol edilebilir anons cihazları
  • Akıllı ev entegrasyonları için ses modülleri
  • Sesli veri geri bildirimi veren sensörler
• Giyilebilir Teknolojiler
  • Sesli yönlendirme yapan akıllı kıyafetler
  • Spor ekipmanları için sesli koçluk
  • Dokunmatik veya hareket kontrollü müzik cihazları
  • Acil durum bildirimi yapan giyilebilir cihazlar
• Ev Otomasyonu
  • Hava durumu ve sıcaklık sesli bildirimleri
  • Zaman ve görev hatırlatıcıları
  • Sensör verilerinin sesli raporlanması
  • Uzaktan kontrol edilebilir müzik sistemleri

Örnek Projeler

DF Player Mini MP3 Player Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Interaktif Sesli Hikaye Kutusu

Çocuklar için etkileşimli sesli hikaye kutusu projesi:

• Gerekli Malzemeler
  • DF Player Mini MP3 Player Modülü
  • Arduino Nano/UNO
  • RFID Okuyucu Modülü ve Etiketler
  • 3W Hoparlör
  • Micro SD Kart
  • 3-5V Güç Kaynağı
  • Ahşap veya Plastik Kutu
• Proje Açıklaması
  • RFID etiketleri farklı hikaye karakterlerini temsil eder
  • Etiketler okuyucuya yaklaştırıldığında ilgili hikaye parçası çalar
  • Sıralı etiketler tam bir hikaye oluşturur
  • Farklı kombinasyonlar farklı hikayeler oluşturabilir
• Uygulama Alanları
  • Okul öncesi eğitimde dil gelişimi
  • Kütüphaneler ve çocuk oyun alanları
  • Terapi ve özel eğitim merkezleri
  • Ev eğlence sistemleri

Sensörlü Müzik Kutusu

Hareket veya mesafe sensörüyle aktifleşen müzik kutusu:

• Gerekli Malzemeler
  • DF Player Mini MP3 Player Modülü
  • Arduino Nano
  • HC-SR04 Ultrasonik Sensör veya PIR Hareket Sensörü
  • 3W Hoparlör
  • 5V Güç Kaynağı
  • RGB LED (isteğe bağlı)
  • Dekoratif Kutu
• Proje Açıklaması
  • Sensör hareket algıladığında müzik çalmaya başlar
  • Mesafe değişimi farklı parçaları tetikleyebilir
  • RGB LED müzikle senkronize olarak renk değiştirir
  • Belirli bir süre hareket algılanmazsa otomatik kapanır
• Uygulama Alanları
  • Hediye ve dekorasyon eşyaları
  • Mağaza ve sergi alanları
  • İnteraktif sanat eserleri
  • Kapı zili ve karşılama sistemleri

Akıllı Alarm Saati

Kişiselleştirilebilir sesli alarmlar ve bildirimler:

• Gerekli Malzemeler
  • DF Player Mini MP3 Player Modülü
  • Arduino Mega/ESP32
  • RTC (Real Time Clock) Modülü
  • 16x2 LCD veya OLED Ekran
  • Butonlar veya Dokunmatik Sensörler
  • 3W Hoparlör
  • IR Alıcı ve Kumanda (opsiyonel)
• Proje Açıklaması
  • Farklı günler için farklı alarm sesleri programlanabilir
  • Aşamalı artan ses seviyesi ile nazik uyanış
  • Hava durumu, tarih ve önemli gün bildirimleri
  • Uzaktan kumanda veya butonlar ile kolay kontrol
• Uygulama Alanları
  • Kişisel yatak odası sistemleri
  • Ofis hatırlatıcıları
  • Yaşlı ve özel ihtiyaç sahibi bireyler için hatırlatma sistemleri
  • Zaman yönetimi eğitim araçları

DIY Akıllı Zil Sistemi

Özelleştirilebilir müzikli kapı zili projesi:

• Gerekli Malzemeler
  • DF Player Mini MP3 Player Modülü
  • Arduino Nano/ESP8266
  • Buton veya Temassız IR Sensör
  • 3W Hoparlör
  • Li-ion Pil ve Şarj Devresi veya 5V Adaptör
  • Su Geçirmez Kutu (dış mekan için)
  • LED Göstergeler
• Proje Açıklaması
  • Gün içinde farklı saatlerde farklı zil sesleri çalabilir
  • Wi-Fi kontrolü ile uzaktan ses yükleme imkanı
  • Ziyaretçi sayısı kaydı tutabilir
  • Akıllı telefon bildirimleri gönderebilir
• Uygulama Alanları
  • Ev ve apartman daireleri
  • Küçük işletmeler ve ofisler
  • Tatil evleri ve uzak mülkler
  • Sezonluk dekorasyonlar ve özel günler

Sorun Giderme ve Bakım

DF Player Mini MP3 Player Modülü ile ilgili yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

DF Player Mini kullanırken karşılaşılabilecek sorunlar:

• Ses Çıkışı Yok
  • Güç kaynağının yeterli olduğunu kontrol edin
  • SD kartın doğru biçimlendirildiğinden emin olun
  • Dosya adlarının ve formatlarının uygun olduğunu doğrulayın
  • Hoparlör bağlantılarını kontrol edin
• İletişim Hataları
  • RX hattında 1K direnç olduğunu doğrulayın
  • Baud rate ayarını kontrol edin (varsayılan 9600)
  • TX/RX hatlarının çapraz bağlandığından emin olun
  • SoftwareSerial kullanıyorsanız pin çakışmalarını kontrol edin
• Düşük Ses Kalitesi
  • MP3 dosyalarının bit hızını kontrol edin
  • Güç kaynağının temiz ve yeterli olduğundan emin olun
  • Hoparlör empedansının uygun olup olmadığını kontrol edin
  • Parazit kaynaklarından uzaklaştırın
• Rastgele Çalma/Durma
  • BUSY pin bağlantısını ekleyin ve kontrol edin
  • Güç kaynağı kararlılığını iyileştirin
  • Komutlar arasında yeterli gecikme ekleyin
  • SD kartı daha düşük kapasiteli veya farklı marka ile değiştirin

Performans İyileştirme İpuçları

DF Player Mini'den en iyi performansı almak için öneriler:

• SD Kart Optimizasyonu
  • Yüksek kaliteli Class 10 veya üzeri SD kart kullanın
  • 8GB veya daha düşük kapasiteli kartları tercih edin
  • Kullanmadan önce FAT32 olarak biçimlendirin
  • Dosya isimlerinde özel karakter ve boşluk kullanmayın
• Ses Kalitesi Optimizasyonu
  • 128-192 Kbps MP3 dosyaları ideal denge sağlar
  • Harici amplifikatör ile daha yüksek kalite elde edebilirsiniz
  • Ses filtresi devresi ekleyerek gürültüyü azaltabilirsiniz
  • Kaliteli hoparlör kullanımı ses performansını artırır
• Güç Kaynağı İyileştirmeleri
  • Temiz ve regüle 5V güç kaynağı kullanın
  • Filtreleme kondansatörleri ekleyin (100µF ve 0.1µF)
  • Güç hatlarını diğer sinyal hatlarından ayrı tutun
  • Yeterli akım kapasitesine sahip güç kaynağı seçin
• Yazılım Optimizasyonu
  • Komutlar arasında en az 200ms gecikme ekleyin
  • Hata kontrolü ve yeniden deneme mekanizmaları ekleyin
  • BUSY pin ile çalma durumunu izleyin
  • Seri port tamponunu düzenli olarak temizleyin

Bakım ve Uzun Ömür

DF Player Mini modülünü korumak ve ömrünü uzatmak için öneriler:

• Fiziksel Koruma
  • Modülü tozdan ve nemden koruyun
  • Uygun muhafaza içine yerleştirin
  • Aşırı sıcaklıklardan koruyun
  • Bağlantı pinlerini korumak için header pin kullanın
• Elektriksel Koruma
  • Statik elektrik önlemleri alın
  • Polarite koruması ekleyin
  • Ani akım değişimlerine karşı buffer devresi kullanın
  • Voltaj regülatörü ile sabit güç sağlayın
• SD Kart Bakımı
  • SD kartı düzenli olarak yedekleyin
  • Cihaz kapalıyken SD kartı çıkarıp takın
  • SD kartın temas noktalarını temiz tutun
  • 1-2 yılda bir SD kartı yenileyin
• Periyodik Kontrol
  • Bağlantıları düzenli olarak kontrol edin
  • Hoparlör ve ses çıkışını test edin
  • Yazılım güncellemelerini kontrol edin
  • Uzun süreli kullanılmayacaksa SD kartı çıkarın

İlgili Ürün Kategorilerimiz

Ürün Hakkında Sıkça Sorulan Sorular
